技术比武试题(参考答案) VIP免费

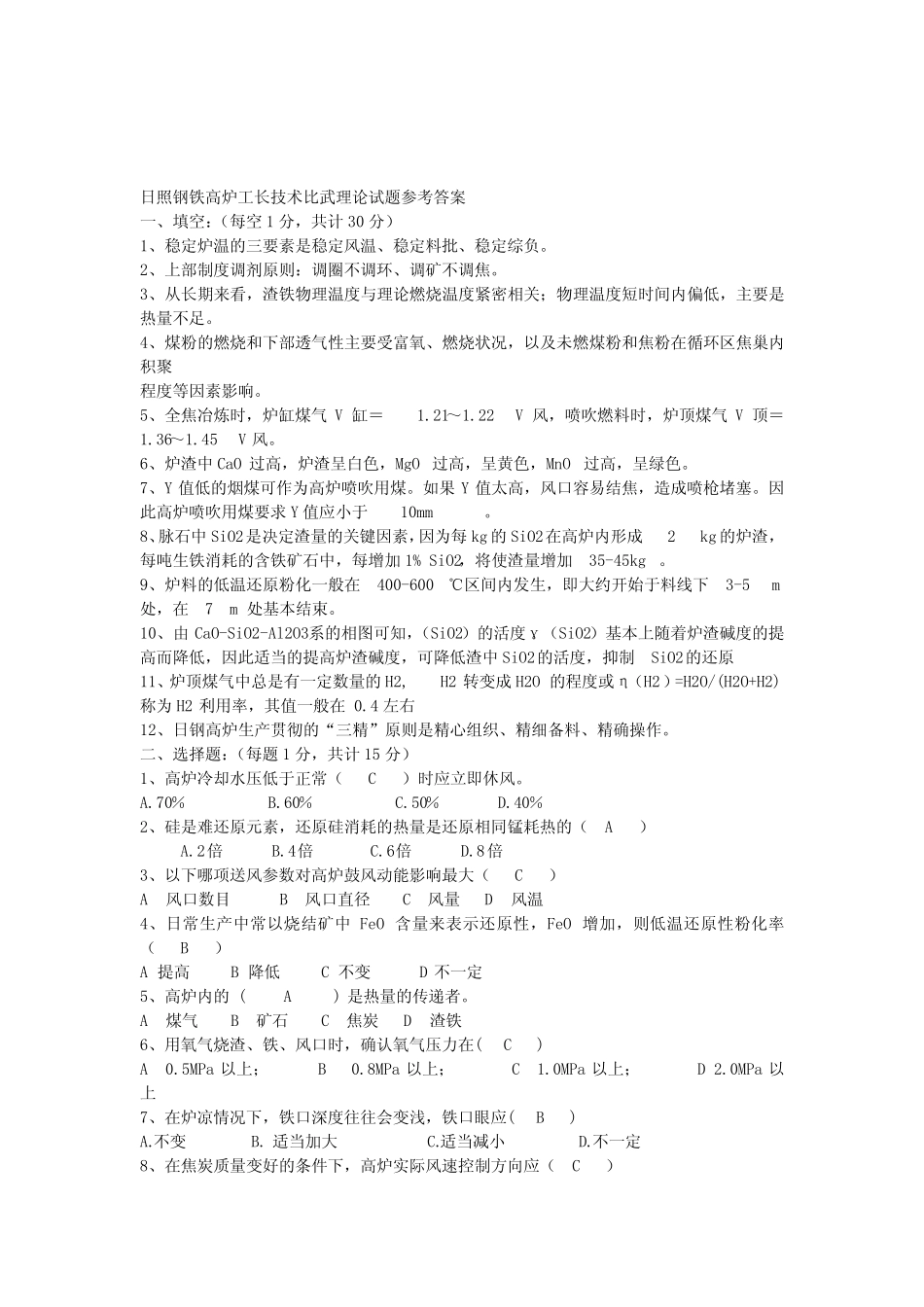

日照钢铁高炉工长技术比武理论试题参考答案一、填空：（每空1分，共计30分）1、稳定炉温的三要素是稳定风温、稳定料批、稳定综负。2、上部制度调剂原则：调圈不调环、调矿不调焦。3、从长期来看，渣铁物理温度与理论燃烧温度紧密相关；物理温度短时间内偏低，主要是热量不足。4、煤粉的燃烧和下部透气性主要受富氧、燃烧状况，以及未燃煤粉和焦粉在循环区焦巢内积聚程度等因素影响。5、全焦冶炼时，炉缸煤气V缸＝1.21～1.22V风，喷吹燃料时，炉顶煤气V顶＝1.36～1.45V风。6、炉渣中CaO过高，炉渣呈白色，MgO过高，呈黄色，MnO过高，呈绿色。7、Y值低的烟煤可作为高炉喷吹用煤。如果Y值太高，风口容易结焦，造成喷枪堵塞。因此高炉喷吹用煤要求Y值应小于10mm。8、脉石中SiO2是决定渣量的关键因素，因为每kg的SiO2在高炉内形成2kg的炉渣，每吨生铁消耗的含铁矿石中，每增加1%SiO2，将使渣量增加35-45kg。9、炉料的低温还原粉化一般在400-600℃区间内发生，即大约开始于料线下3-5m处，在7m处基本结束。10、由CaO-SiO2-Al2O3系的相图可知，（SiO2）的活度γ（SiO2）基本上随着炉渣碱度的提高而降低，因此适当的提高炉渣碱度，可降低渣中SiO2的活度，抑制SiO2的还原11、炉顶煤气中总是有一定数量的H2,H2转变成H2O的程度或η（H2）=H2O/(H2O+H2)称为H2利用率，其值一般在0.4左右12、日钢高炉生产贯彻的“三精”原则是精心组织、精细备料、精确操作。二、选择题：（每题1分，共计15分）1、高炉冷却水压低于正常（C）时应立即休风。A.70％B.60％C.50％D.40％2、硅是难还原元素，还原硅消耗的热量是还原相同锰耗热的（A）A.2倍B.4倍C.6倍D.8倍3、以下哪项送风参数对高炉鼓风动能影响最大（C）A风口数目B风口直径C风量D风温4、日常生产中常以烧结矿中FeO含量来表示还原性，FeO增加，则低温还原性粉化率（B）A提高B降低C不变D不一定5、高炉内的(A)是热量的传递者。A煤气B矿石C焦炭D渣铁6、用氧气烧渣、铁、风口时，确认氧气压力在(C)A0.5MPa以上；B0.8MPa以上；C1.0MPa以上；D2.0MPa以上7、在炉凉情况下，铁口深度往往会变浅，铁口眼应(B)A.不变B.适当加大C.适当减小D.不一定8、在焦炭质量变好的条件下，高炉实际风速控制方向应（C）A.减小B.不变C.增大D.不一定9、炉缸边缘堆积时，易烧化(D)。A．中套下部B．中套上部C．小套下部D．小套上部10、炉温剧凉而又悬料时，处理过程中（B）A.以处理悬料为主B.以处理炉凉为主C.见渣后坐料11、高炉喷煤后综合焦比降低的原因是(B)。A．煤粉的热值高B．间接还原发展C．煤气量增加D．直接还原发展12、影响炉缸和整个高炉内各种过程中的最重要的因素是(C)。A．矿石的还原与熔化B．炉料与煤气的运动C．风口前焦炭的燃烧D渣铁的排放13、公司三级质量事故是指（C）A.同一高炉同一班次产生两炉或两炉以上非炼钢铁；B.同一高炉同一班次连续产生两炉非炼钢铁；C.同一高炉同一班次产生两炉非炼钢铁；D.同一高炉同一班次产生四炉非炼钢铁。14、高压操作使炉内压差降低的原因是(C)。A．冶炼强度较低B．风压降低C．煤气体积缩小D．煤气分布合理15、炉渣中那种成分对其脱硫能力影响最大（C）A.SiO2B.Al2O3C.FeOD.MnO三、判断题：（对的划∨，错的划×，每题1分，共计10分）1、风口小套主要是受到炉内的高温气流而烧坏。（×）2、影响炉渣黏度的主要因素是碱度。（×）3、高炉结瘤时，结瘤侧第一点CO2值升高。（√）4、边缘气流发展严重时会造成风口自动灌渣。（√）5、提高高炉下部温度能够促进硅还原。（√）6、炉料中存在碳酸盐时，其分解反映约有50%在高温区进行。(√)7、富氧鼓风是因燃烧热量增加而使得理论燃烧温度提高的。（×）8、炉渣含S量与铁含S量的比值称渣的硫容量。(×)9、风量调剂是控流分布和产量影响最大的调剂。（√）10、高炉操作调剂中,通常软溶带的形状与分布是通过上、下部调剂来控制的。（√）四、问答题：（共计20分）1、连续崩料的原因与处理？（6分）原因：1）炉温高煤气浮力增加后和料柱的透气性不适应；2）炉缸工作失常后导致煤气流分布失常；3）原燃料质量下降后粉末增多，风量、风压不对称，调整不及时；4）对轻微或偶然的崩料未引起重视...
