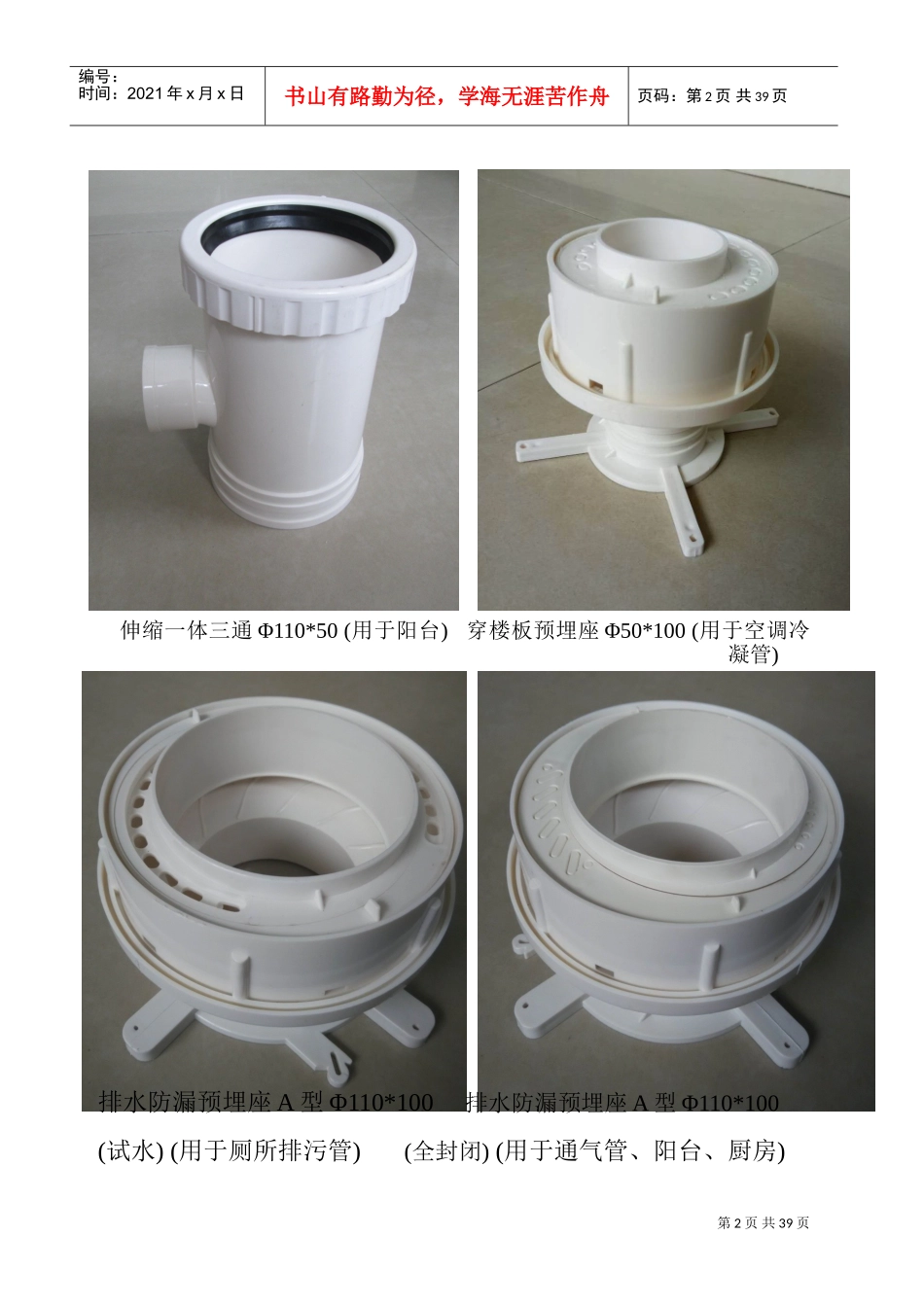

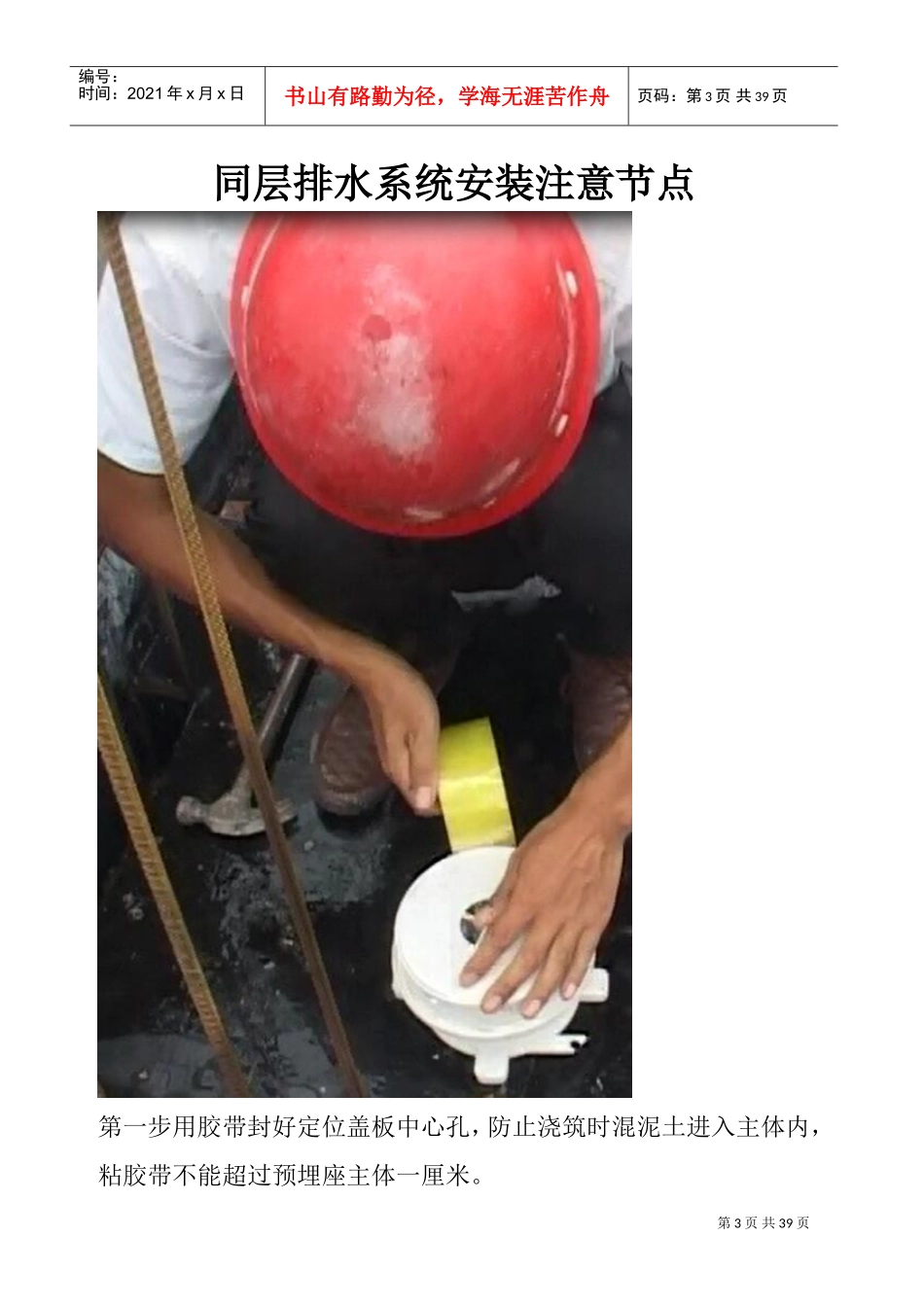

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页湖南天元·同层排水系统产品展示直插式伸缩顺水三通Φ110*50带检预埋地漏Φ50*100(用于厨房)(用于厕所)H管带伸缩节Φ110*75*110(用于厕所)顺水三通Φ110*110(用于厕所)第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页伸缩一体三通Φ110*50(用于阳台)穿楼板预埋座Φ50*100(用于空调冷凝管)排水防漏预埋座A型Φ110*100排水防漏预埋座A型Φ110*100(试水)(用于厕所排污管)(全封闭)(用于通气管、阳台、厨房)第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页同层排水系统安装注意节点第一步用胶带封好定位盖板中心孔，防止浇筑时混泥土进入主体内，粘胶带不能超过预埋座主体一厘米。第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页量边线以边线12--14之间，左右两边交叉点，定好模板上中心点第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页找好预埋座定位中心点后，在中心点的位置模板上开一个2厘米左右的孔，以便拆模前层箱积水的排除。第6页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页预埋座中心距离连接国标是180公分，按集团要求中心距离不小于220公分，那在中间连接一个4公分加长脚连接，用铁钉固定就行，注意固定铁钉不要超过模板的厚度，工地一般用5公分的铁钉那么钉入一半折弯即可钢筋绑扎，钢筋工不要移动预埋座，正好有钢筋要穿过预埋座时请从预埋座周边固定，需要在预埋座周边布设钢筋，加强结构力。第7页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共39页安装完后，浇筑混泥土时在预埋座周边振捣密实，不能空鼓及漏振。振捣密实后，泥工要把覆盖在预埋座定位保护盖板上多余混泥土清理，露出保护盖板，注意由于预埋座带层箱地漏功能，整个层箱的积水要从此处排出，这个点应该是层箱最低点，并把预埋座周边磨第8页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共39页平收口。浇筑后厕所层箱的养护浇水后及雨水，预埋座定位保护盖板没有破坏，积水无法排出，其实是第一次结构试水，由于前期在模板上预先开了一个孔洞，戳破定位保护盖板上的胶带纸即可排除层箱积水，同时也给后续模板工人拆模提供良好操作环境。第9页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共39页拆模前排除层箱积水层箱结构试水试验第10页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共39页结构找坡前做层箱结构试水，首先清扫干净层箱内杂质，用透明胶带封堵好原定位保护盖板上第一次层箱排水的戳破的洞。然后放水做层箱的结构试水。按试水规定时间内，结构没有渗漏前提下排除积水。第11页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共39页在确认结构没有渗漏以后，就开始层箱找平层，第一步清扫层箱剩余积水，盖好预埋座定位保护盖板防止砂浆流入预埋座内。撒素水泥灰，然后用砂浆找坡压实压光，保持预埋座是层箱最低点便于层第12页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共39页箱积水排除。第13页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共39页找坡层完成后，在刷防水层前先清扫干净找坡层，然后按要求把防水层刷密实，不能漏刷。防水层做好后在安装厕所管道前，要做一道防水砂浆保护层。保护层高度跟防水层一致，厚度按规范要求。第14页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共39页立管安装第一步揭开预埋座定位保护盖板，清扫预埋座内杂物，放入调节圈，注意调节圈通气管为全封闭调节圈，污水管为带地漏功能调节圈。第二步，在立管底部安装防堵砂浆保护盖板，污水管插上直插式顺第15页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
