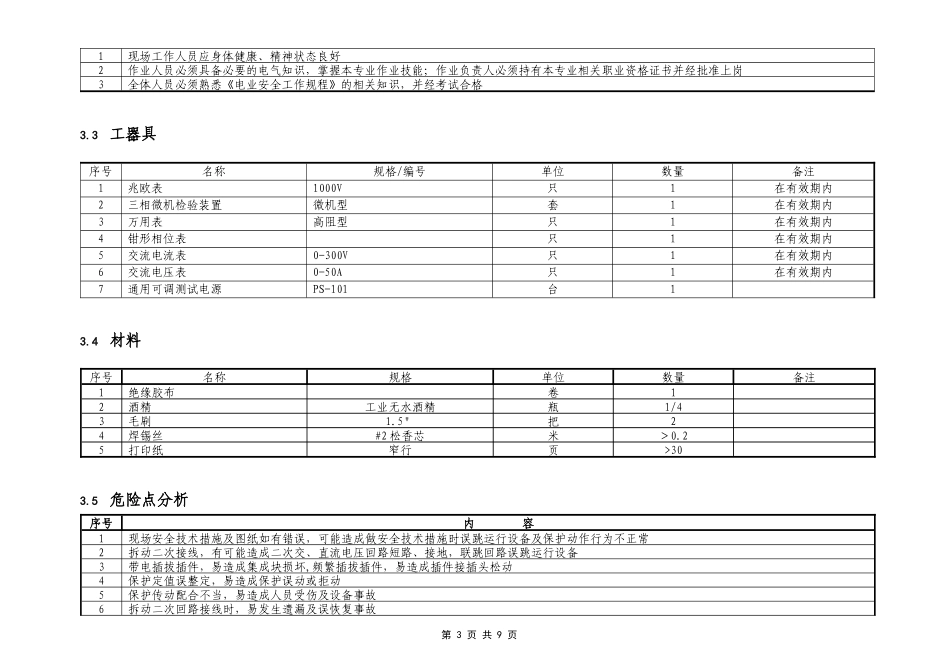

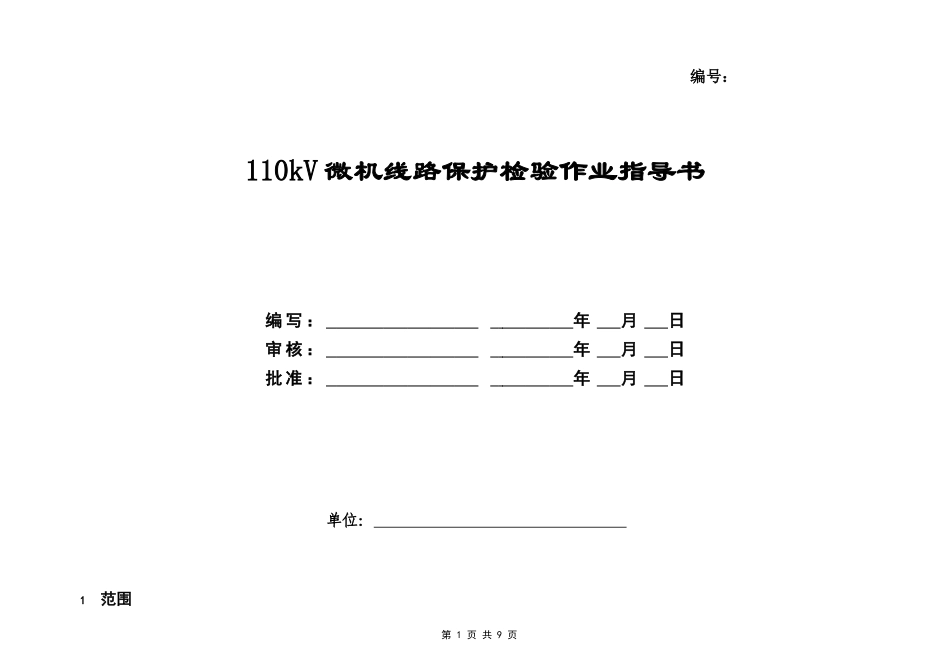

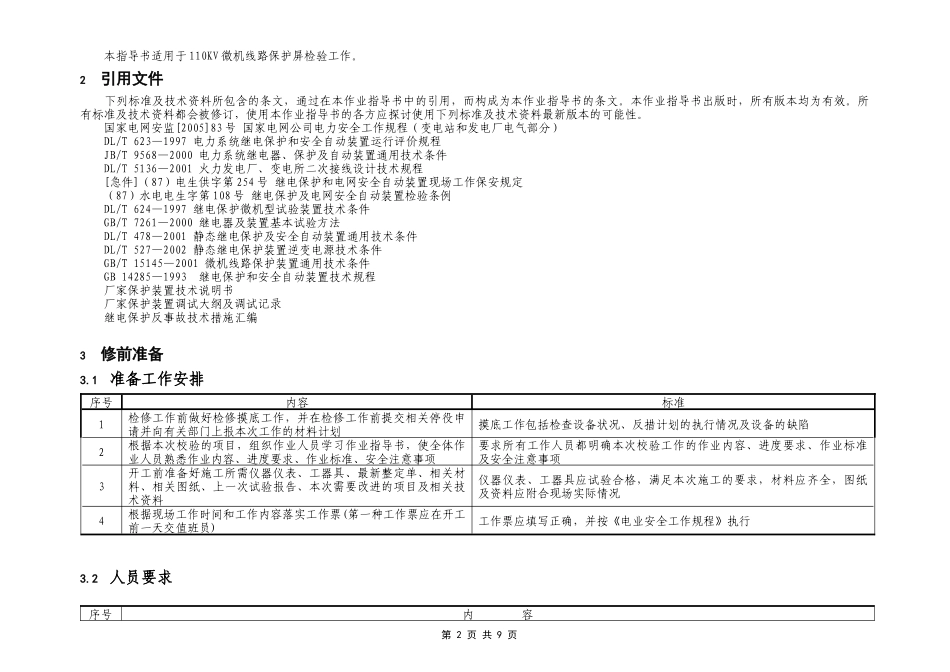

编号：110kV微机线路保护检验作业指导书编写：年月日审核：年月日批准：年月日单位：1范围第1页共9页本指导书适用于110KV微机线路保护屏检验工作。2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。国家电网安监[2005]83号国家电网公司电力安全工作规程（变电站和发电厂电气部分）DL/T623—1997电力系统继电保护和安全自动装置运行评价规程JB/T9568—2000电力系统继电器、保护及自动装置通用技术条件DL/T5136—2001火力发电厂、变电所二次接线设计技术规程[急件]（87）电生供字第254号继电保护和电网安全自动装置现场工作保安规定（87）水电电生字第108号继电保护及电网安全自动装置检验条例DL/T624—1997继电保护微机型试验装置技术条件GB/T7261—2000继电器及装置基本试验方法DL/T478—2001静态继电保护及安全自动装置通用技术条件DL/T527—2002静态继电保护装置逆变电源技术条件GB/T15145—2001微机线路保护装置通用技术条件GB14285—1993继电保护和安全自动装置技术规程厂家保护装置技术说明书厂家保护装置调试大纲及调试记录继电保护反事故技术措施汇编3修前准备3.1准备工作安排序号内容标准1检修工作前做好检修摸底工作，并在检修工作前提交相关停役申请并向有关部门上报本次工作的材料计划摸底工作包括检查设备状况、反措计划的执行情况及设备的缺陷2根据本次校验的项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、进度要求、作业标准、安全注意事项要求所有工作人员都明确本次校验工作的作业内容、进度要求、作业标准及安全注意事项3开工前准备好施工所需仪器仪表、工器具、最新整定单、相关材料、相关图纸、上一次试验报告、本次需要改进的项目及相关技术资料仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况4根据现场工作时间和工作内容落实工作票(第一种工作票应在开工前一天交值班员)工作票应填写正确，并按《电业安全工作规程》执行3.2人员要求序号内容第2页共9页1现场工作人员应身体健康、精神状态良好2作业人员必须具备必要的电气知识，掌握本专业作业技能；作业负责人必须持有本专业相关职业资格证书并经批准上岗3全体人员必须熟悉《电业安全工作规程》的相关知识，并经考试合格3.3工器具序号名称规格/编号单位数量备注1兆欧表1000V只1在有效期内2三相微机检验装置微机型套1在有效期内3万用表高阻型只1在有效期内4钳形相位表只1在有效期内5交流电流表0-300V只1在有效期内6交流电压表0-50A只1在有效期内7通用可调测试电源PS-101台13.4材料序号名称规格单位数量备注1绝缘胶布卷12酒精工业无水酒精瓶1/43毛刷1.5＂把24焊锡丝#2松香芯米＞0.25打印纸窄行页>303.5危险点分析序号内容1现场安全技术措施及图纸如有错误，可能造成做安全技术措施时误跳运行设备及保护动作行为不正常2拆动二次接线，有可能造成二次交、直流电压回路短路、接地，联跳回路误跳运行设备3带电插拔插件，易造成集成块损坏,频繁插拔插件，易造成插件接插头松动4保护定值误整定，易造成保护误动或拒动5保护传动配合不当，易造成人员受伤及设备事故6拆动二次回路接线时，易发生遗漏及误恢复事故第3页共9页7保护室内使用无线通讯设备，易造成保护不正确动作8工作中可能误跳运行断路器9电流互感器与相邻设备公用，电流可能通入运行设备，可能误拆运行设备电流回路接地点10漏拆联跳接线或漏取压板，易造成误跳运行设备或影响母差等公共设备的正常运行11电流回路开路或失去接地点，易引起人员伤亡及设备损坏12表计量程选择不当或用低内阻电压表测量联跳回路，易造成误跳运行设备3.6安全措施序号内容1检查被试保护作用的断路器及隔离开关在断开位置2检查被试保护屏上应有“在此工作”标示牌3检查被试保护屏相邻设备上有明显的运行标志4做安全技术措施前应先检查《现场安全技术措施》和实际接线及图纸是否一致，如发现不一致，应及时向专业技术...
