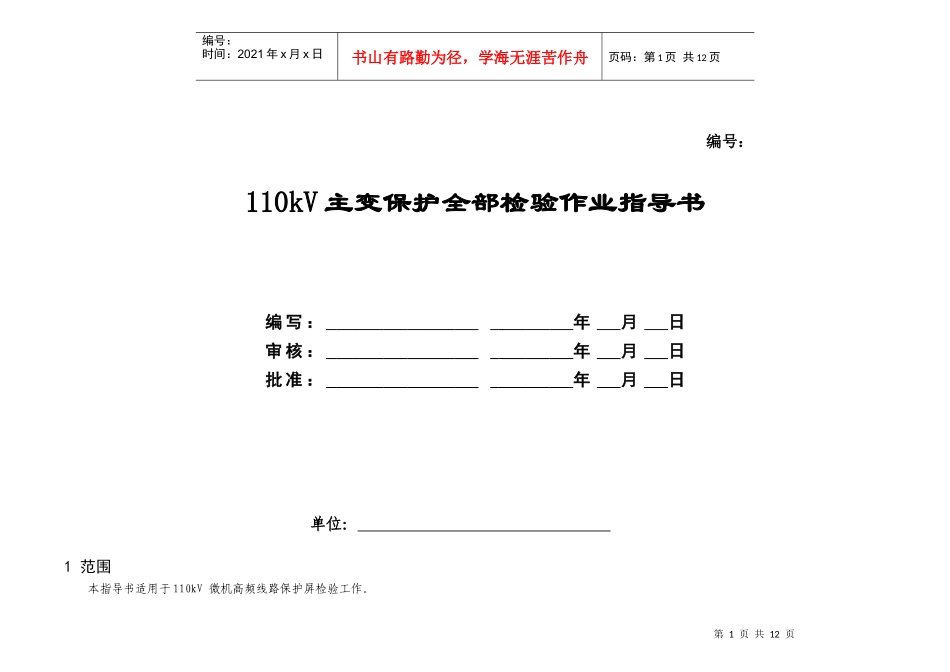

01-110kV微机型主变保护校验标准化作业指导书_第1页
1/12

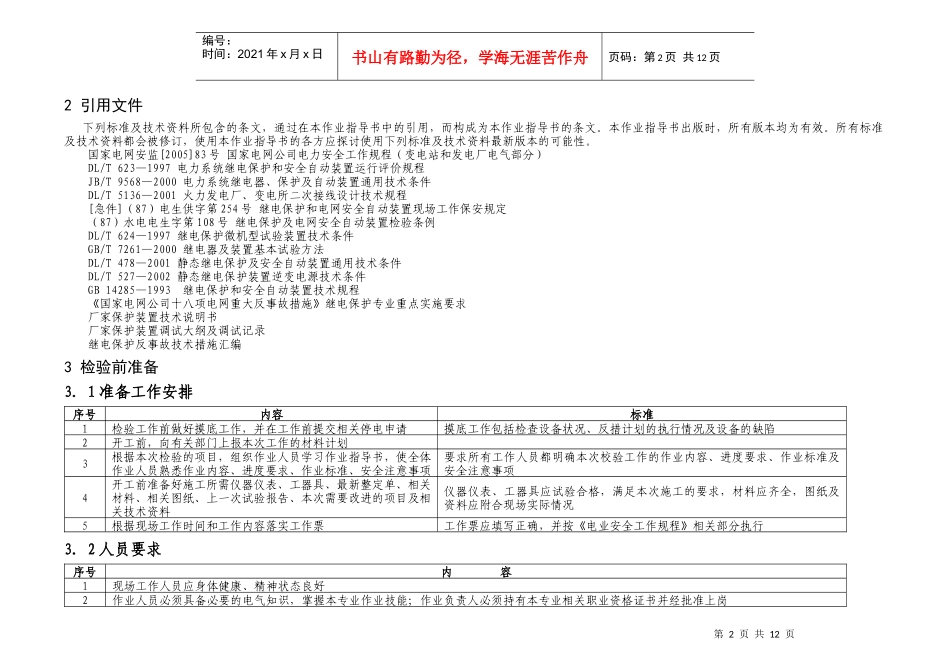

01-110kV微机型主变保护校验标准化作业指导书_第2页
2/12

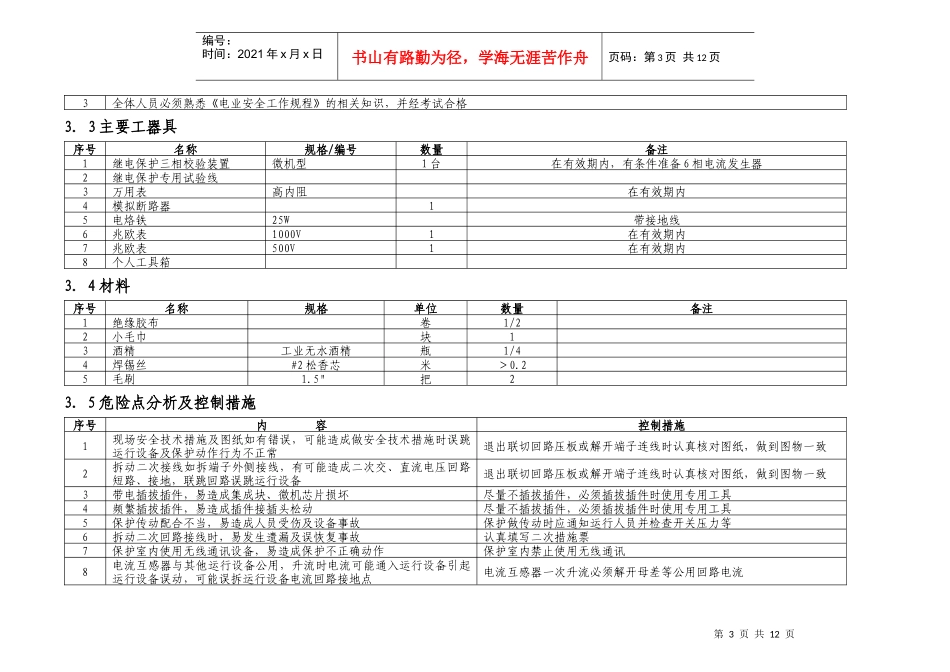

01-110kV微机型主变保护校验标准化作业指导书_第3页
3/12
第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页编号:110kV主变保护全部检验作业指导书编写:年月日审核:年月日批准:年月日单位:1范围本指导书适用于110kV微机高频线路保护屏检验工作。第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。本作业指导书出版时,所有版本均为有效。所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。国家电网安监[2005]83号国家电网公司电力安全工作规程(变电站和发电厂电气部分)DL/T623—1997电力系统继电保护和安全自动装置运行评价规程JB/T9568—2000电力系统继电器、保护及自动装置通用技术条件DL/T5136—2001火力发电厂、变电所二次接线设计技术规程[急件](87)电生供字第254号继电保护和电网安全自动装置现场工作保安规定(87)水电电生字第108号继电保护及电网安全自动装置检验条例DL/T624—1997继电保护微机型试验装置技术条件GB/T7261—2000继电器及装置基本试验方法DL/T478—2001静态继电保护及安全自动装置通用技术条件DL/T527—2002静态继电保护装置逆变电源技术条件GB14285—1993继电保护和安全自动装置技术规程《国家电网公司十八项电网重大反事故措施》继电保护专业重点实施要求厂家保护装置技术说明书厂家保护装置调试大纲及调试记录继电保护反事故技术措施汇编3检验前准备3.1准备工作安排序号内容标准1检验工作前做好摸底工作,并在工作前提交相关停电申请摸底工作包括检查设备状况、反措计划的执行情况及设备的缺陷2开工前,向有关部门上报本次工作的材料计划3根据本次检验的项目,组织作业人员学习作业指导书,使全体作业人员熟悉作业内容、进度要求、作业标准、安全注意事项要求所有工作人员都明确本次校验工作的作业内容、进度要求、作业标准及安全注意事项4开工前准备好施工所需仪器仪表、工器具、最新整定单、相关材料、相关图纸、上一次试验报告、本次需要改进的项目及相关技术资料仪器仪表、工器具应试验合格,满足本次施工的要求,材料应齐全,图纸及资料应附合现场实际情况5根据现场工作时间和工作内容落实工作票工作票应填写正确,并按《电业安全工作规程》相关部分执行3.2人员要求序号内容1现场工作人员应身体健康、精神状态良好2作业人员必须具备必要的电气知识,掌握本专业作业技能;作业负责人必须持有本专业相关职业资格证书并经批准上岗第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页3全体人员必须熟悉《电业安全工作规程》的相关知识,并经考试合格3.3主要工器具序号名称规格/编号数量备注1继电保护三相校验装置微机型1台在有效期内,有条件准备6相电流发生器2继电保护专用试验线3万用表高内阻在有效期内4模拟断路器15电烙铁25W带接地线6兆欧表1000V1在有效期内7兆欧表500V1在有效期内8个人工具箱3.4材料序号名称规格单位数量备注1绝缘胶布卷1/22小毛巾块13酒精工业无水酒精瓶1/44焊锡丝#2松香芯米>0.25毛刷1.5"把23.5危险点分析及控制措施序号内容控制措施1现场安全技术措施及图纸如有错误,可能造成做安全技术措施时误跳运行设备及保护动作行为不正常退出联切回路压板或解开端子连线时认真核对图纸,做到图物一致2拆动二次接线如拆端子外侧接线,有可能造成二次交、直流电压回路短路、接地,联跳回路误跳运行设备退出联切回路压板或解开端子连线时认真核对图纸,做到图物一致3带电插拔插件,易造成集成块、微机芯片损坏尽量不插拔插件,必须插拔插件时使用专用工具4频繁插拔插件,易造成插件接插头松动尽量不插拔插件,必须插拔插件时使用专用工具5保护传动配合不当,易造成人员受伤及设备事故保护做传动时应通知运行人员并检查开关压力等6拆动二次回路接线时,易发生遗漏及误恢复事故认真填写二次措施票7保护室内使用无线通讯设备,易造成保护不正确动作保护室内禁止使用无线通讯8电流互感器与其...
