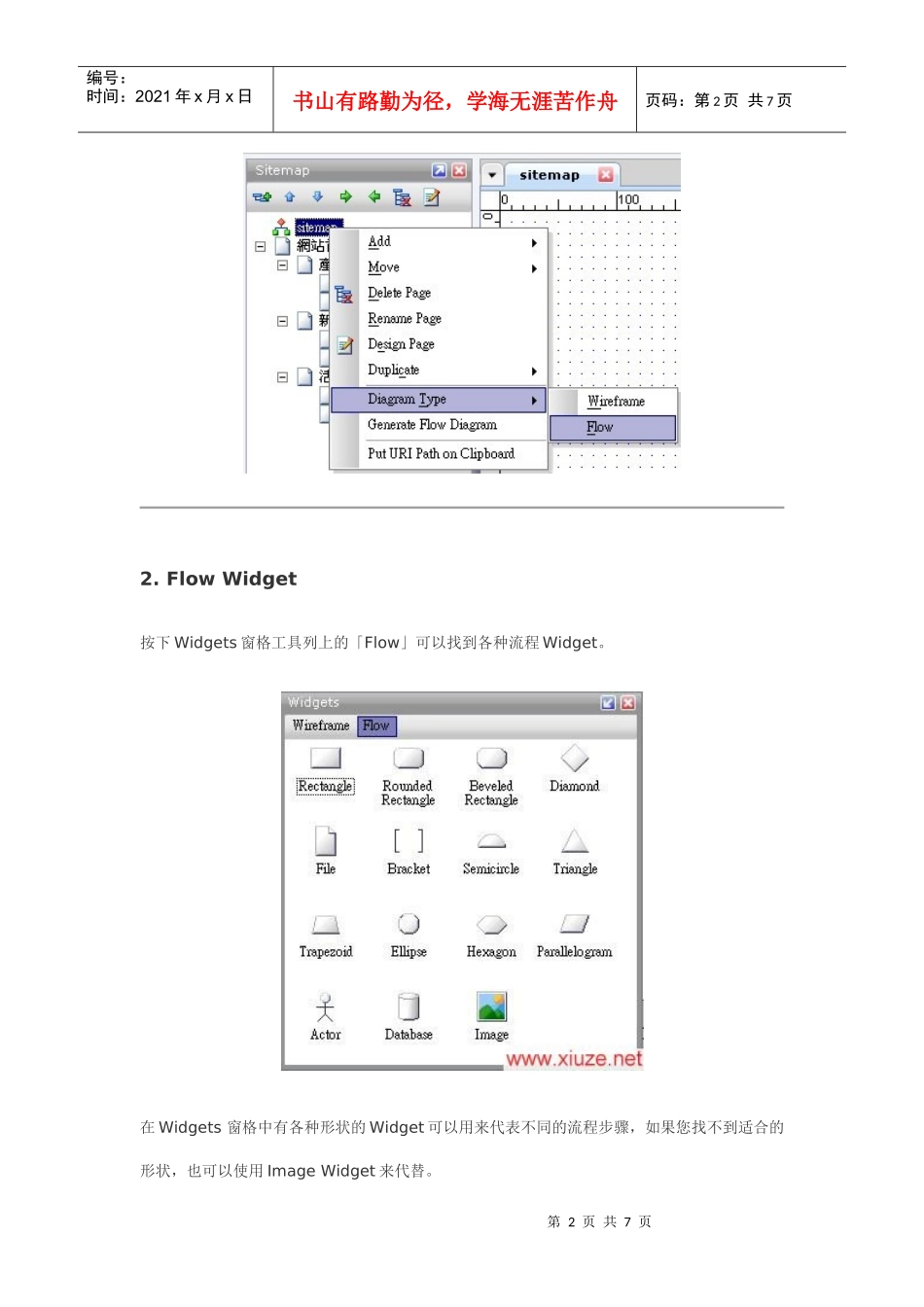

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页axure教程如何用axurerp画流程图？axure系列教程这一章的主要内容是讲述如何用axurerp画流程图：1.流程图2.FlowWidget3.建立流程图4.关联网页5.输出流程图6.秘技(QuickTips)1.流程图流程图可以用来表达各式各样的流程，包括：UseCase、商业流程与网页流程，在AxureRP中，流程图常被用来提供一个高阶视角(highlevelview)来看网页设计可以达成的工作。在Sitemap窗格中的网页标示图案，预设为网页形状的ICON，您可以在Sitemap中的网页上按鼠标右键并选择「DiagramType->Flow」，将网页标示图案设定为流程图ICON。不过，这不是建立流程图所必要的动作。这个动作与绘制流程图没有关联性，只是用来辨识这个页面放置流程图或线框图。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页2.FlowWidget按下Widgets窗格工具列上的「Flow」可以找到各种流程Widget。在Widgets窗格中有各种形状的Widget可以用来代表不同的流程步骤，如果您找不到适合的形状，也可以使用ImageWidget来代替。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页依惯例，在流程图中不同的形状的图形分别代表着特定的意义，但是AxureRP并没有限制这些图形的使用，一般来说，只要您的客户看的懂就是最好的规则。3.建立流程图就像WireframeWidget一样，FlowWidget也可以直接从Widgets窗格中拖拉到Wireframe窗格，然后透过工具列或快捷菜单(ContextMenu)来编辑样式与属性，如果要改变流程形状的话，可以按鼠标右键并选择「EditFlowShape」子选单中的项目。连接线FlowWidget和WireframeWidget最主要的不同就是FlowWidget具有可以附加连接线的连接点。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页想要加上连接线的话，请先按下工具列上的【ConnectorMode(F11)】钮，将Wireframes窗格改变为ConnectorMode，若是要将Wireframe窗格切换回PointerMode的话，则请按下【PointerMode(F9)】钮。切换到ConnectorMode后，在Wireframe窗格中按一下鼠标左键并拖曳，就可以画出一条连接线。若是要连接两个FlowWidget的，请在其中一个Widget上的连接点按住鼠标左键，拖拉连接线到另一个Widget上的连接点后放开鼠标，就可以新增一条连接线；您也可以利用拖曳连接点的方式将已经建立好的连接线附加到另一个FlowWidget的连接点上。连接线也可以套用线条末端(例如：箭头)与线条样式(例如：虚线)，只要先选好您要设定的连接线，再使用工具列上的LinePattern与LineEnds按钮即可。4.关联网页第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页FlowWidget可以关联到任意指定的一个参考网页，一旦指定了关联网页，FlowWidget上会显示这个网页的名称，而在Prototype中，这个FlowWidget与网页间会自动建立Hyperlink连结。从Sitemap窗格中，将任一网页拖拉到Wireframe窗格中，也会建立一个以这个网页当作关联网页的FlowWidget。FlowWidget上的关联网页可以透过在Widget上按鼠标右键，并选择「EditFlowShape->EditReferencePage」来编辑或清除。5.输出流程图在AuxreRP绘制的流程图，可以输出成图档或网页。输出成图档:第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页选择「File>ExporttoImage」，就可以把单独这页流程图转成图档。如果您想把流程图放到Powerpoint或Word文件，可以直接全选整个AxureRP流程图，以Coyp/Paste的操作方式贴到Powerpoint或Word文件中。输出成Prototype:是的，流程图可以直接在浏览器上观看。输出流程图到HtmlPrototype方式跟输出其它网页到Prototype相同，请按下AxureRP软件上方主功能选单「Generate」菜单，选择「Prototype(F5)」即可。第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页6.秘技(QuickTips)秘技一.固定连接线，取消自动绕图:在预设的情况下，连接线会自动绕过中间阻碍的Widget来连接两个连接点，为了避免连接线或Widget移动时连接线不断的自动改变路径，您可以按鼠标右键并选择「EditConnector->DoNotAutoreflowConnector」来停止这个功能。
