(完整版)所有塑胶原料特性汇总VIP免费

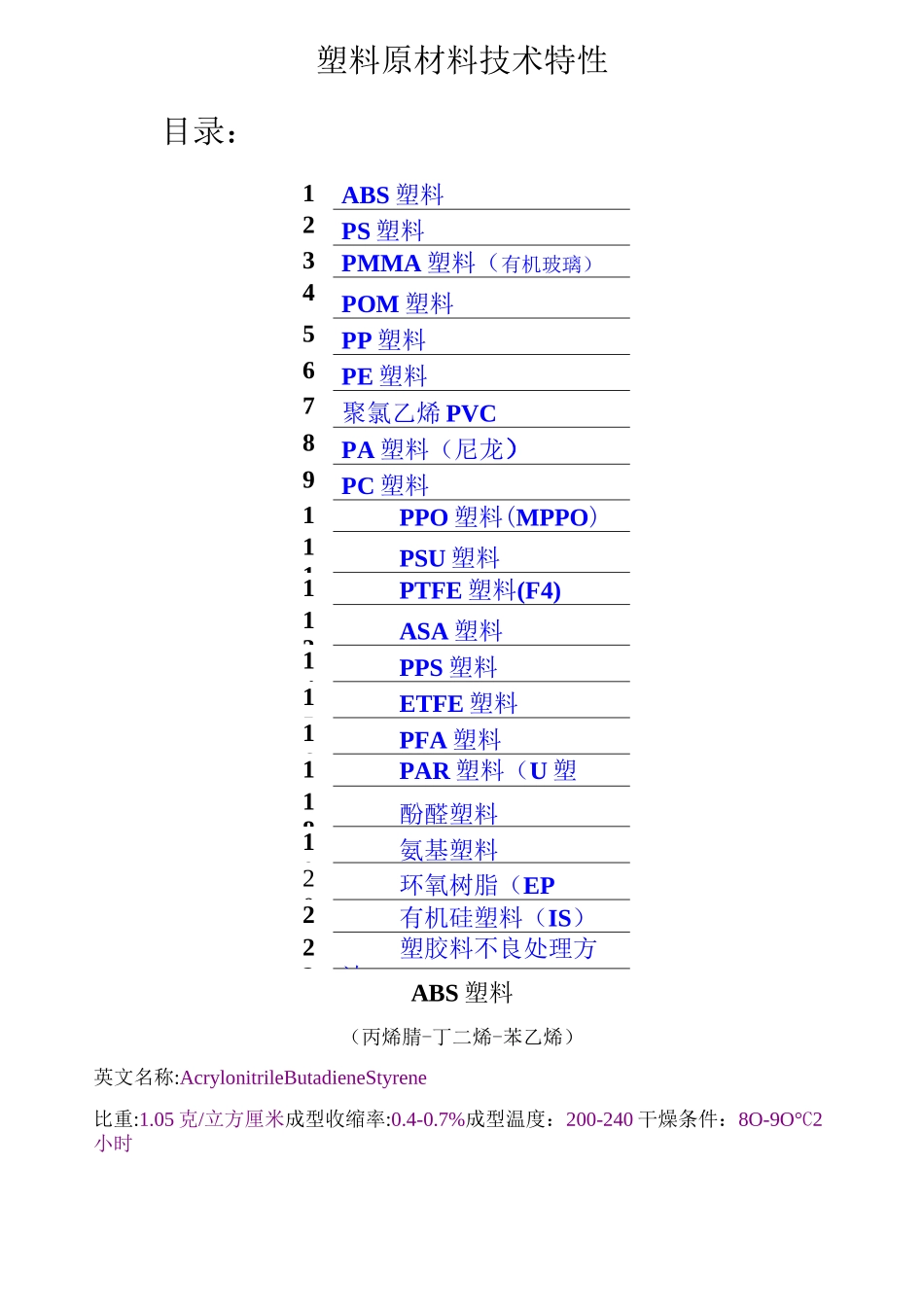

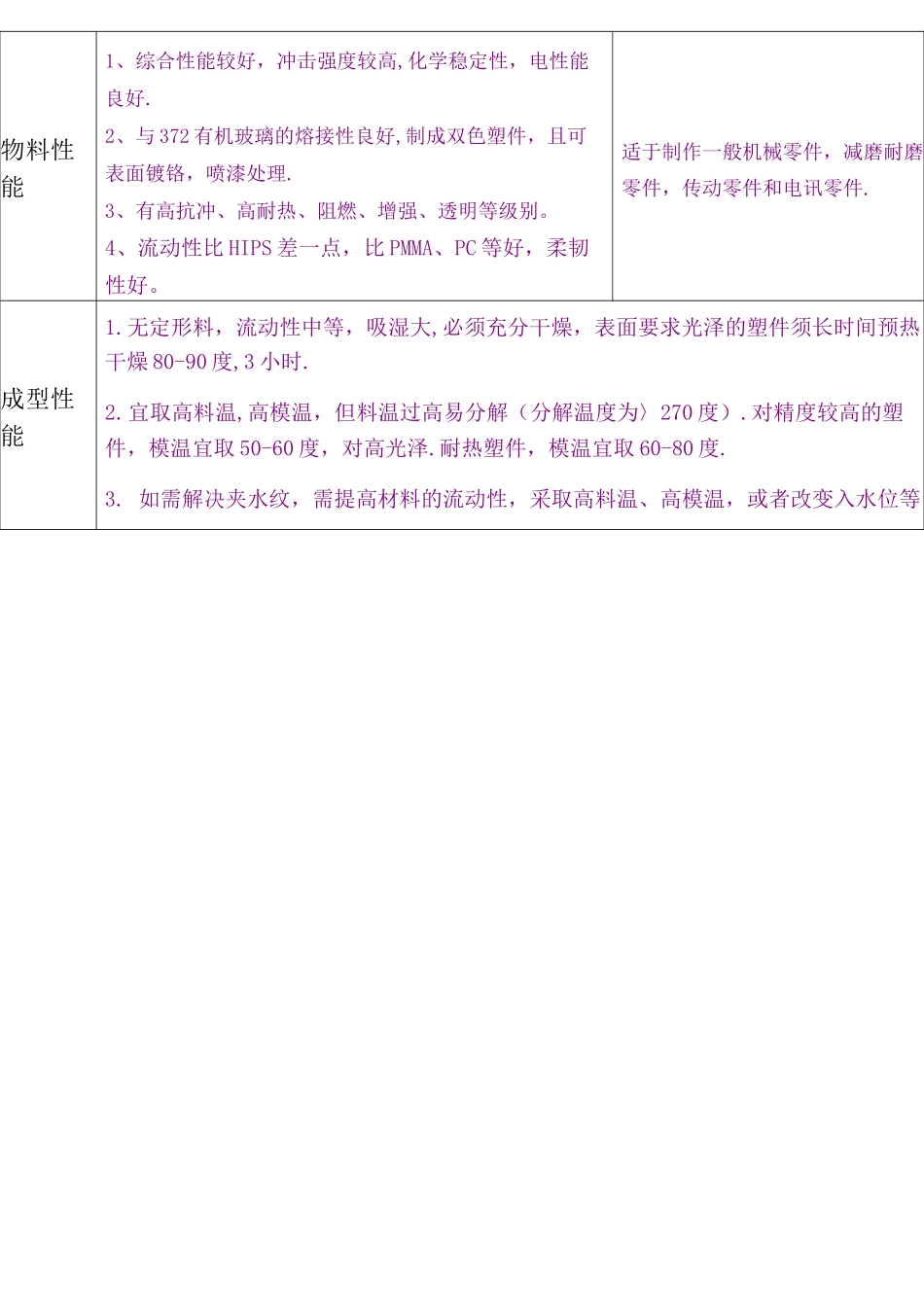

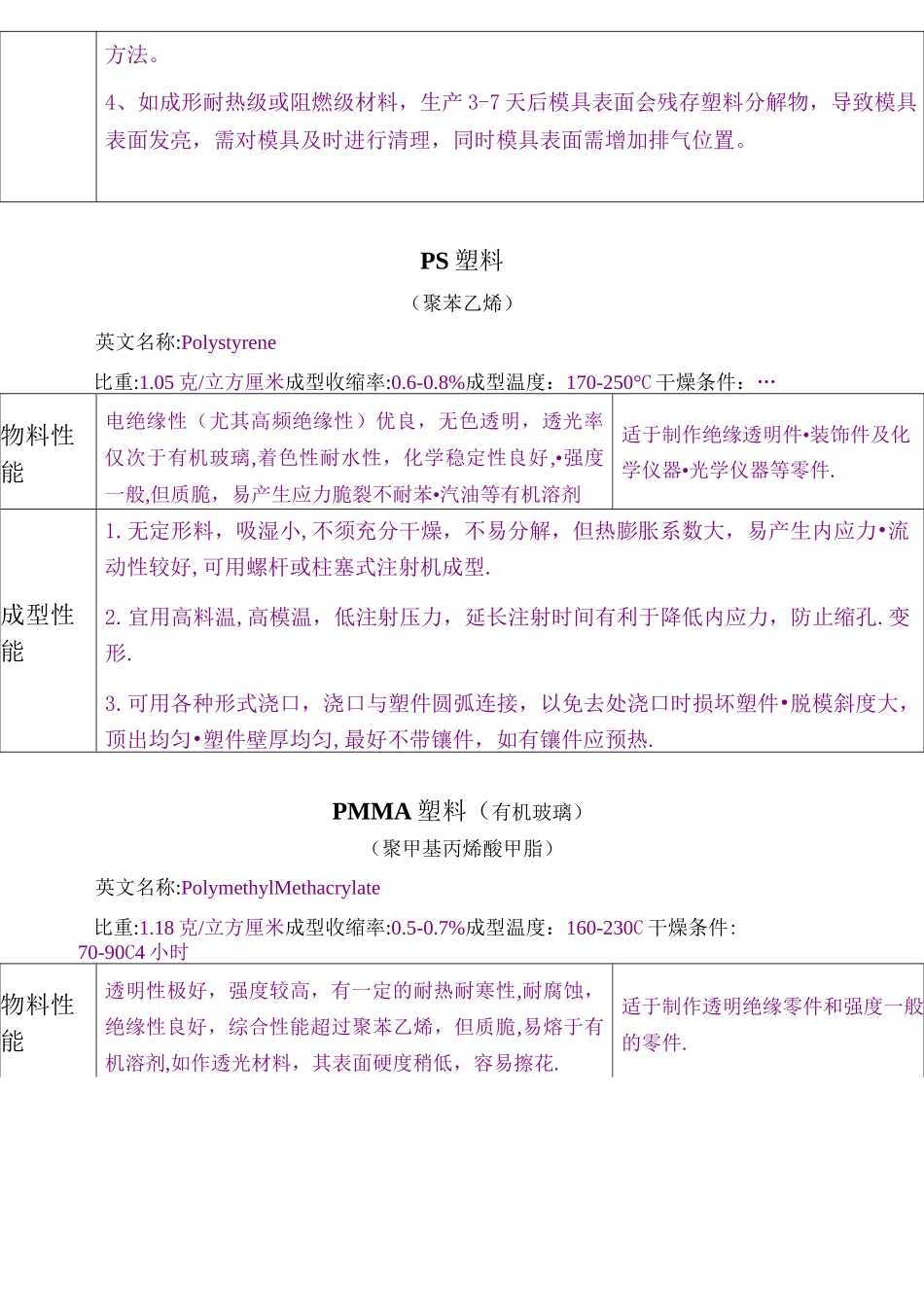

塑料原材料技术特性目录：1、ABS塑料2、PS塑料3、PMMA塑料（有机玻璃）4、POM塑料5、PP塑料6、PE塑料7、聚氯乙烯PVC8、PA塑料（尼龙）9、PC塑料10PPO塑料(MPPO)11PSU塑料12PTFE塑料(F4)13ASA塑料14PPS塑料15ETFE塑料16PFA塑料17PAR塑料（U塑料）18酚醛塑料19氨基塑料20环氧树脂（EP21有机硅塑料（IS）22塑胶料不良处理方法ABS塑料（丙烯腈-丁二烯-苯乙烯）英文名称:AcrylonitrileButadieneStyrene比重:1.05克/立方厘米成型收缩率:0.4-0.7%成型温度：200-240干燥条件：8O-9O°C2小时物料性能1、综合性能较好，冲击强度较高,化学稳定性，电性能良好.2、与372有机玻璃的熔接性良好,制成双色塑件，且可表面镀铬，喷漆处理.3、有高抗冲、高耐热、阻燃、增强、透明等级别。4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。适于制作一般机械零件，减磨耐磨零件，传动零件和电讯零件.成型性能1.无定形料，流动性中等，吸湿大,必须充分干燥，表面要求光泽的塑件须长时间预热干燥80-90度,3小时.2.宜取高料温,高模温，但料温过高易分解（分解温度为〉270度）.对精度较高的塑件，模温宜取50-60度，对高光泽.耐热塑件，模温宜取60-80度.3.如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。4、如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。PS塑料（聚苯乙烯）英文名称:Polystyrene比重:1.05克/立方厘米成型收缩率:0.6-0.8%成型温度：170-250°C干燥条件：…物料性能电绝缘性（尤其高频绝缘性）优良，无色透明，透光率仅次于有机玻璃,着色性耐水性，化学稳定性良好,•强度一般,但质脆，易产生应力脆裂不耐苯•汽油等有机溶剂适于制作绝缘透明件•装饰件及化学仪器•光学仪器等零件.成型性能1.无定形料，吸湿小,不须充分干燥，不易分解，但热膨胀系数大，易产生内应力•流动性较好,可用螺杆或柱塞式注射机成型.2.宜用高料温,高模温，低注射压力，延长注射时间有利于降低内应力，防止缩孔.变形.3.可用各种形式浇口，浇口与塑件圆弧连接，以免去处浇口时损坏塑件•脱模斜度大，顶出均匀•塑件壁厚均匀,最好不带镶件，如有镶件应预热.PMMA塑料（有机玻璃）（聚甲基丙烯酸甲脂）英文名称:PolymethylMethacrylate比重:1.18克/立方厘米成型收缩率:0.5-0.7%成型温度：160-230C干燥条件:70-90C4小时物料性能透明性极好，强度较高，有一定的耐热耐寒性,耐腐蚀，绝缘性良好，综合性能超过聚苯乙烯，但质脆,易熔于有机溶剂,如作透光材料，其表面硬度稍低，容易擦花.适于制作透明绝缘零件和强度一般的零件.成型性能1.无定形料，吸湿大,需干燥，不易分解，流动性中等，易发生填充不良，粘模，收缩，熔接痕等.2.宜高压注射，在不出现缺陷的条件下取高料温，高模温，以增加流动性，降低内应力，改善透明性及强度•模具浇注系统表面应光洁，脱模斜度大，顶出均匀.同时设排气口，以防出现起泡.POM塑料（聚甲醛）英文名称:Polyoxymethylene（Polyformaldehyde）比重：1.41-1.43克/立方厘米成型收缩率:1.2-3.0%成型温度：170-200C干燥条件:80-90C2小时物料性能综合性能较好，强度、刚度高，减磨耐磨性好，吸水小，尺寸稳定性好，但热稳定性差，易燃烧，在大气中暴晒易老化。适于制作减磨耐磨零件，传动零件,以及化工，仪表等零件成型性能1.结晶料，熔融范围窄，熔融和凝固快，料温稍低于熔融温度即发生结晶。流动性中等。吸湿小，可不经干燥处理。2•摩擦系数低，弹性好，塑件表面易产生皱纹花样的表面缺陷。3•极易分解，分解温度为240度。分解时有刺激性和腐蚀性气体发生。故模具钢材宜选用耐腐蚀性的材料制作。PP塑料（聚丙烯）英文名称:Polypropylene比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5%成型温度：160-220°C干燥条件：…物料性能密度小，强度刚度，硬度耐热性均优于低压聚乙烯，可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响，但低温时变脆，不耐模易老化.适于制作一般机械零件，耐腐蚀零件和绝缘零件成型性能1.结晶料，吸湿性小，易发生融体破裂,长期与热...
