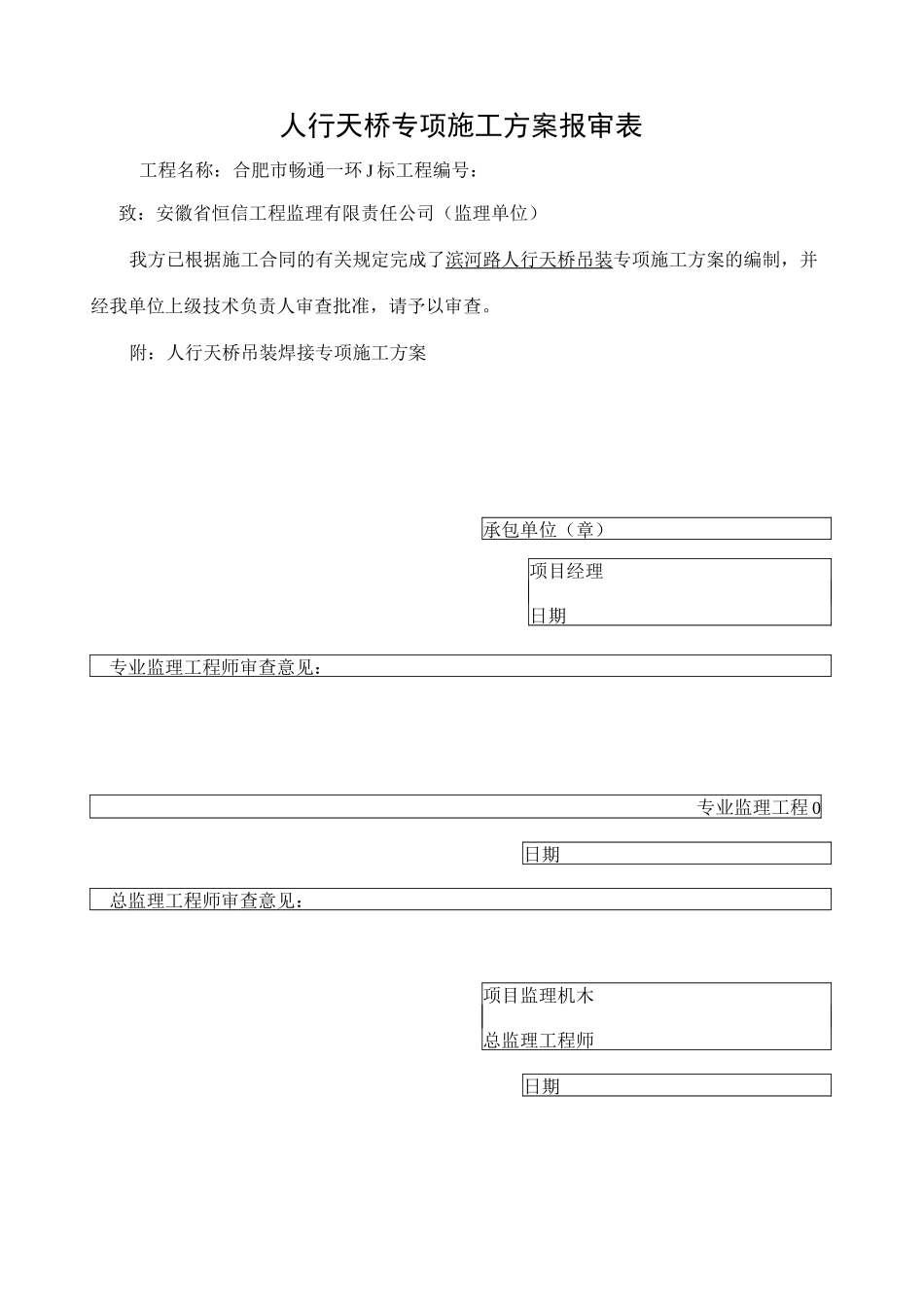

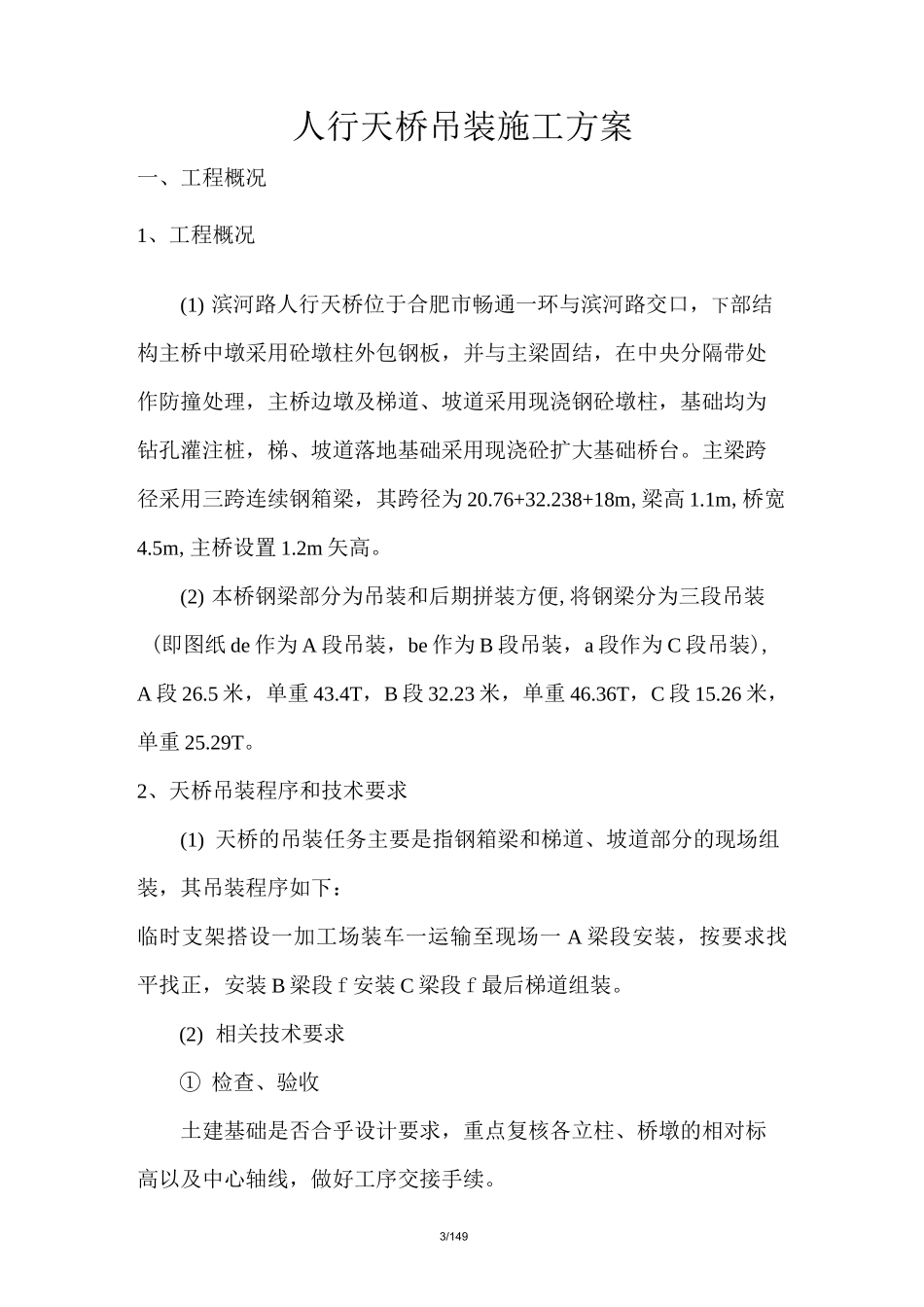

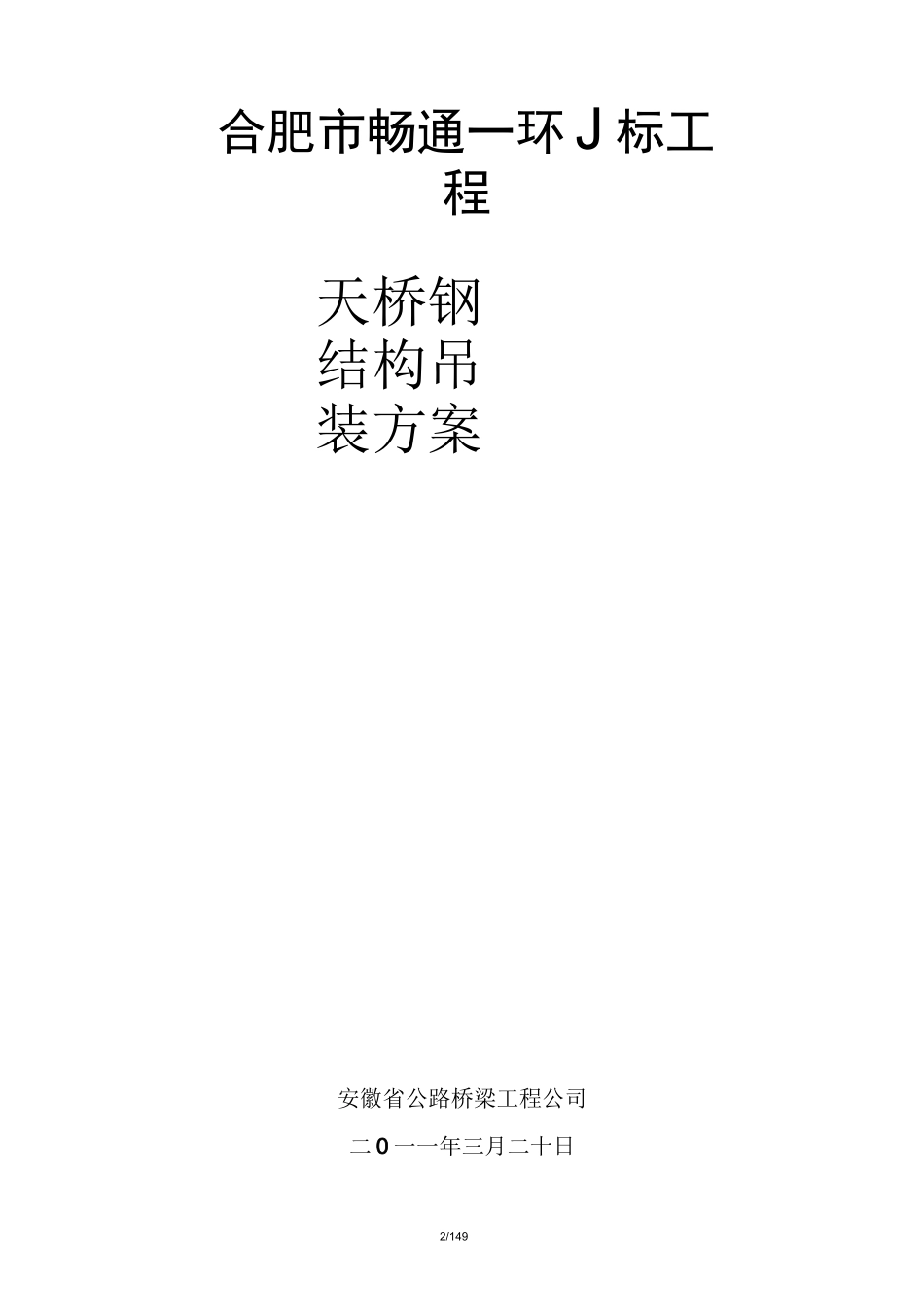

人行天桥专项施工方案报审表工程名称：合肥市畅通一环J标工程编号：致：安徽省恒信工程监理有限责任公司（监理单位）我方已根据施工合同的有关规定完成了滨河路人行天桥吊装专项施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：人行天桥吊装焊接专项施工方案承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程0日期总监理工程师审查意见：项目监理机木总监理工程师日期2/149合肥市畅通一环J标工程天桥钢结构吊装方案安徽省公路桥梁工程公司二0一一年三月二十日3/149人行天桥吊装施工方案一、工程概况1、工程概况(1)滨河路人行天桥位于合肥市畅通一环与滨河路交口，下部结构主桥中墩采用砼墩柱外包钢板，并与主梁固结，在中央分隔带处作防撞处理，主桥边墩及梯道、坡道采用现浇钢砼墩柱，基础均为钻孔灌注桩，梯、坡道落地基础采用现浇砼扩大基础桥台。主梁跨径采用三跨连续钢箱梁，其跨径为20.76+32.238+18m,梁高1.1m,桥宽4.5m,主桥设置1.2m矢高。(2)本桥钢梁部分为吊装和后期拼装方便,将钢梁分为三段吊装(即图纸de作为A段吊装，be作为B段吊装，a段作为C段吊装),A段26.5米，单重43.4T，B段32.23米，单重46.36T，C段15.26米，单重25.29T。2、天桥吊装程序和技术要求(1)天桥的吊装任务主要是指钢箱梁和梯道、坡道部分的现场组装，其吊装程序如下：临时支架搭设一加工场装车一运输至现场一A梁段安装，按要求找平找正，安装B梁段f安装C梁段f最后梯道组装。(2)相关技术要求①检查、验收土建基础是否合乎设计要求，重点复核各立柱、桥墩的相对标高以及中心轴线，做好工序交接手续。4/149②核对吊装机具参数，应保留足够的安全系数。③钢箱梁对接合拢时，应控制各部件在板厚方向的错位不大于1mm。④钢箱梁组装允许误差：长度L<+3，宽度D<+2。⑤钢箱对接应预留2〜3mm的焊接间隙，并应开具好“V”坡口。3、天桥吊装施工准备。(1)成立吊装专业作业指导小组，进行整个程序过程的组织、协调工作。(2)告知交警等部门吊装的具体时间、远输路线，以便于交通管制工作的开展。(3)出厂前，钢箱梁进行预拼装，复测柱顶标高和及轴线距离，并核对各种相关尺寸，尽量完善地面工作；梯道部分组合件要编号，有序进行装卸，避免现场的二次倒运。(4)在吊装前对吊装现场进行测量，计算A、B梁到路前面的距离。用槽钢制作1个支架，支架高度小于B梁到路面的距离约30cm。4、钢梁运输(1)计划安排两台运梁炮车运梁，钢箱梁装车完毕，对其进行临时加固，切实防止钢箱梁箱体及接口变形。(2)本次运输超长、超宽类运输，沿线慢速行驶，遵守交通规则。(3)运输线路经与吊车、拖车司机探路，确定如下路线：5/149梁段加工场地(吴山)一合淮路一北二环一铜陵路北一长江东路f滨河路f人行天桥现场。70T汽车吊主譬起重性6/1495、荷载验算本次钢梁安装采用两台75t吊车，根据75t吊车参数表可知（附后），吊车半径在7m范围内臂杆长度低于15.05m起吊重量为26.5t,其起吊高度为：BO"=13.3m>5.2m（桥高）+1.5m（起吊钢丝绳高）满足起吊高度。取最重梁段验算荷载，本次吊装A梁最重47t,采用两端起吊，则每端的起吊重量为46.4t/2=23.21<28.71,安全系数为1.24，则满足起吊要求。工作S_LE]1[rr』5T+T.I吉：忡至1测方后方件聊1t€1&6I19.6|2l5F31.537.90I3Q70000500004QODO3.56300050000^CODO200004.05S00047000400D02&0004.552000"ODO280001BOOO5.040000^20003801XJ2700018000'&吕43000390003C0D0260001B0006.03900037000340D02500018000T4000€.53500033000315D02400018000i^non7,03DDOO287002S7D0^300018000140001D0G07.52650025000250D0220001800014000100008.023500?2500225D03100017500140001D0009.01B?001&200182D01S50Q16000MO00P10014700147D0153001450013000seoo11.012200122D012700130001200095001?(110200102D01100011500?100fJ900D14.071008200880093D0BOOO16.0530060006700720070001B.0470052005500350D4000^■300^600220310033003W0240230025OD30006、天桥吊装（1）因本项目为全封闭施工，故不需要对道路进行封闭吊装，只需在运梁过程中提前告知交警等部门，运输时加强道路疏导，具体日期、时...
