多用电表的使用__经典练习题(含答案详解)VIP免费

多用电表的使用__经典练习题(含答案详解)_第1页
1/4
多用电表的使用__经典练习题(含答案详解)_第2页
2/4
多用电表的使用__经典练习题(含答案详解)_第3页
3/4

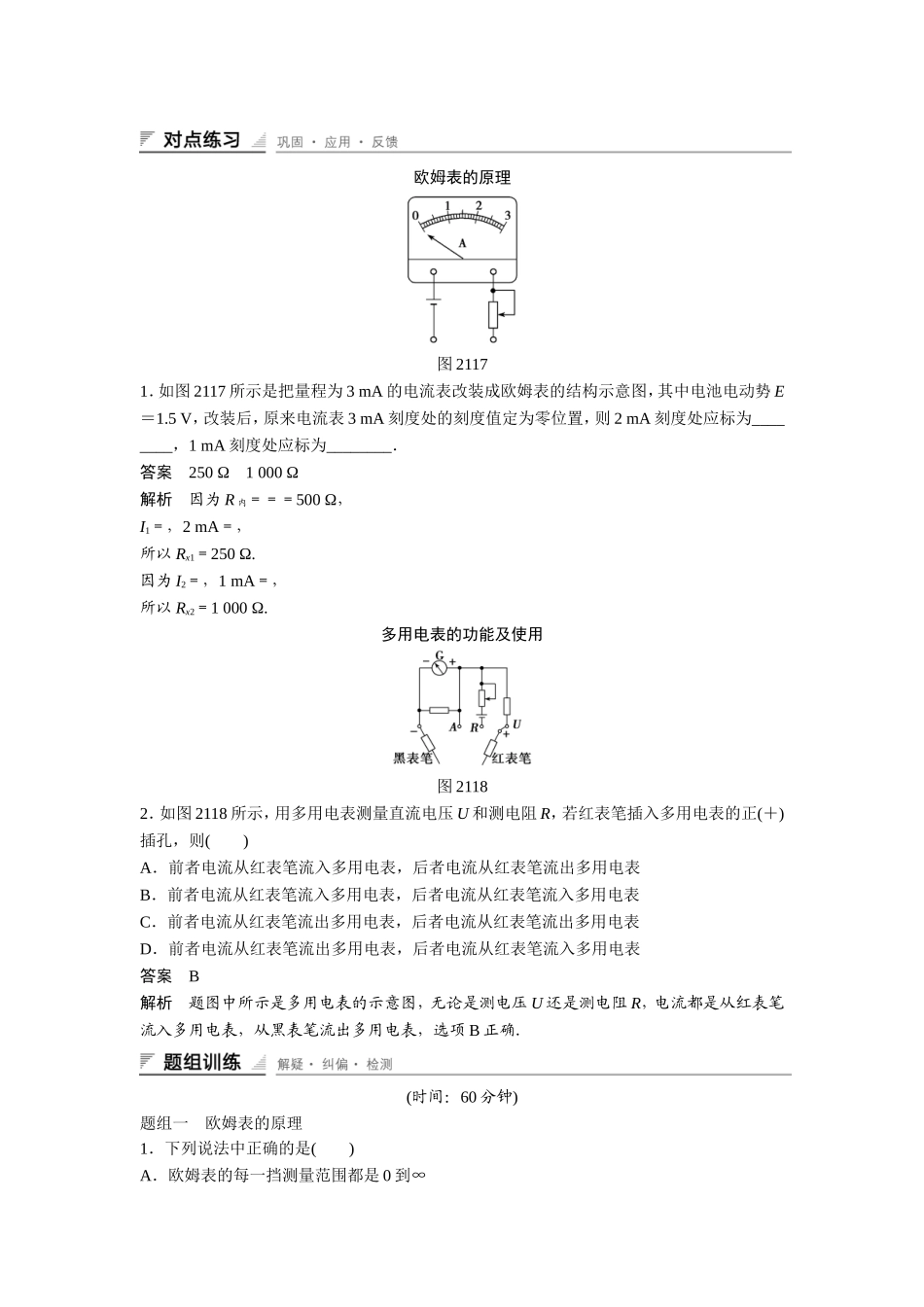

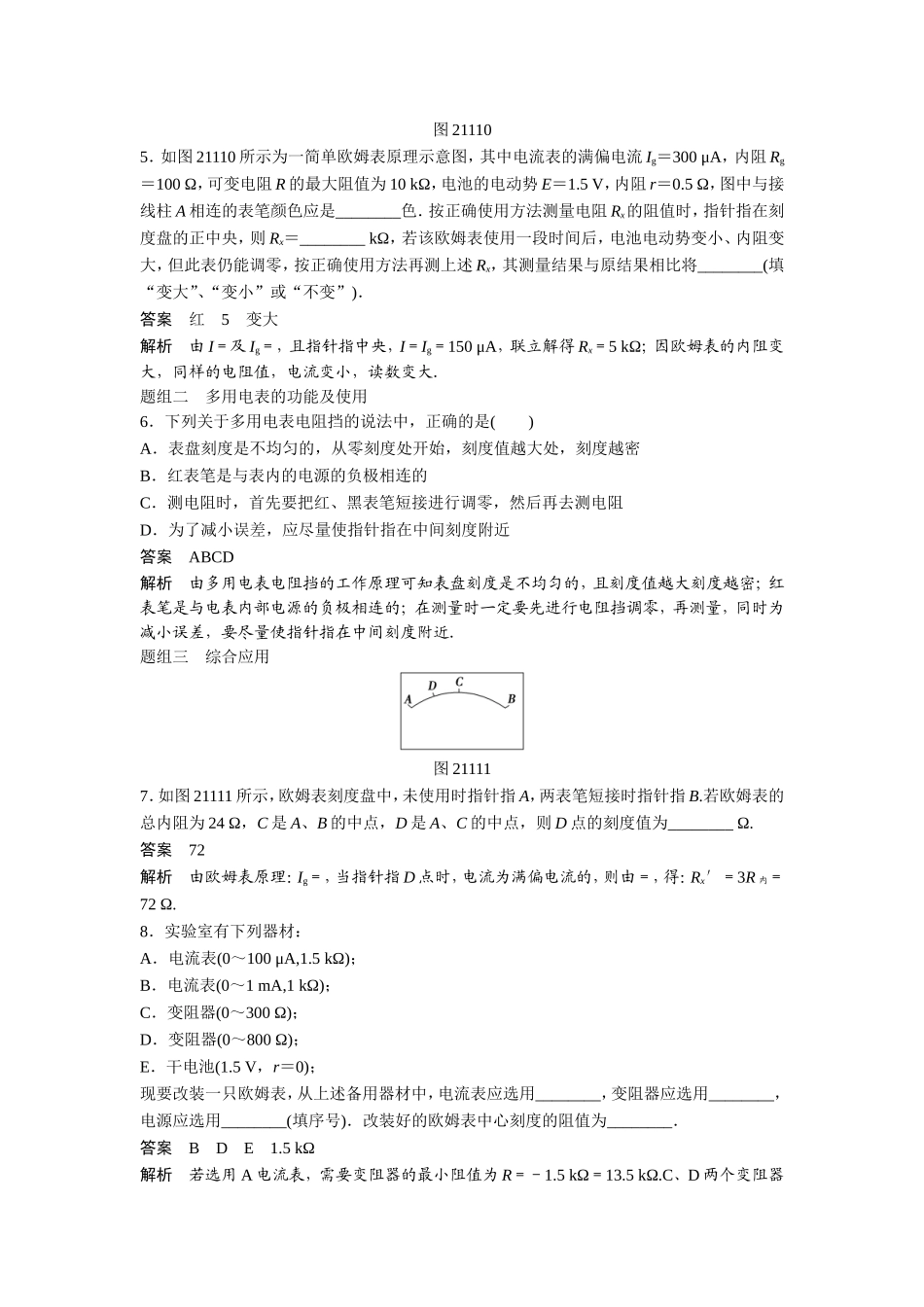

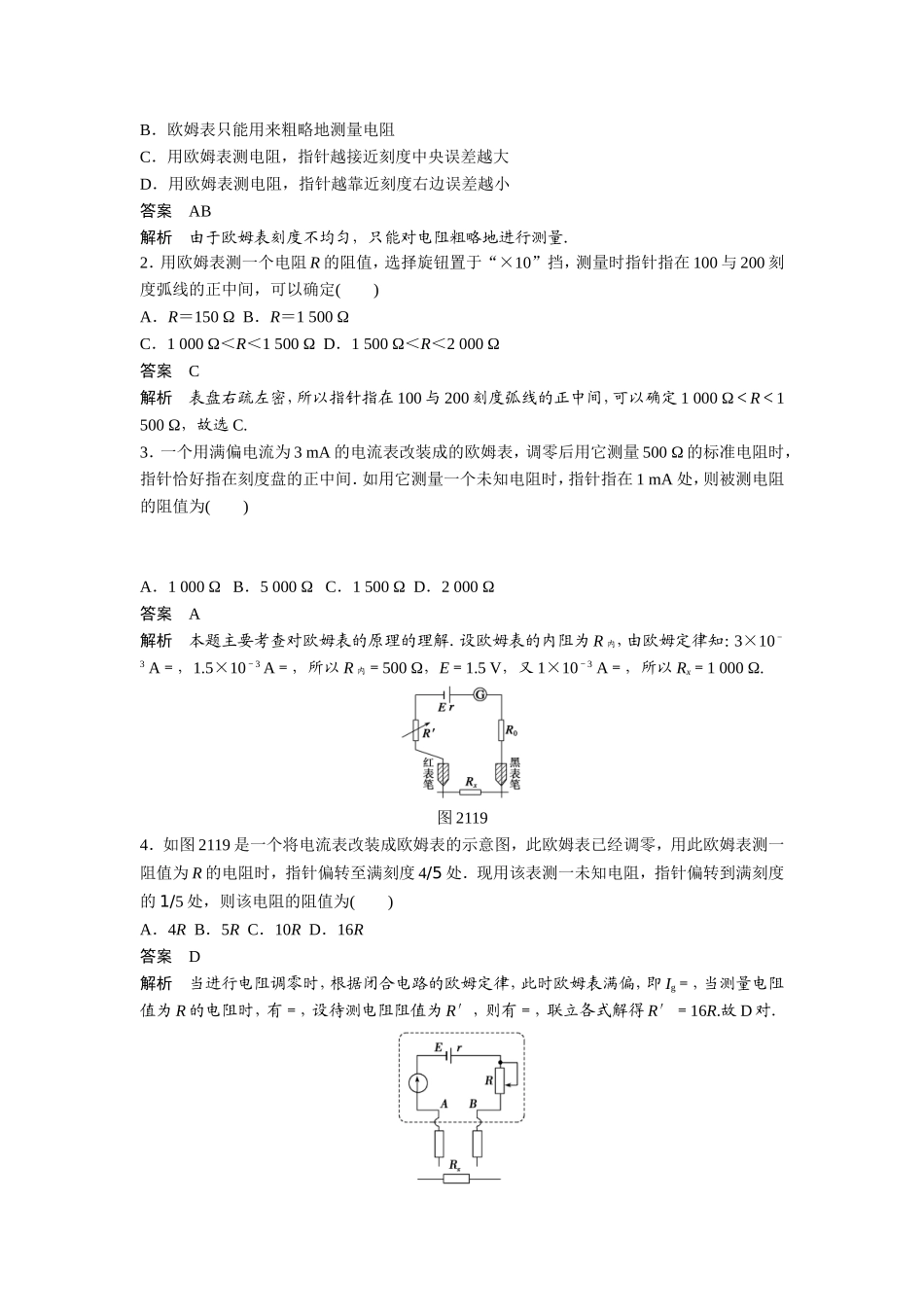

欧姆表的原理图21171.如图2117所示是把量程为3mA的电流表改装成欧姆表的结构示意图,其中电池电动势E=1.5V,改装后,原来电流表3mA刻度处的刻度值定为零位置,则2mA刻度处应标为________,1mA刻度处应标为________.答案250Ω1000Ω解析因为R内===500Ω,I1=,2mA=,所以Rx1=250Ω.因为I2=,1mA=,所以Rx2=1000Ω.多用电表的功能及使用图21182.如图2118所示,用多用电表测量直流电压U和测电阻R,若红表笔插入多用电表的正(+)插孔,则()A.前者电流从红表笔流入多用电表,后者电流从红表笔流出多用电表B.前者电流从红表笔流入多用电表,后者电流从红表笔流入多用电表C.前者电流从红表笔流出多用电表,后者电流从红表笔流出多用电表D.前者电流从红表笔流出多用电表,后者电流从红表笔流入多用电表答案B解析题图中所示是多用电表的示意图,无论是测电压U还是测电阻R,电流都是从红表笔流入多用电表,从黑表笔流出多用电表,选项B正确.(时间:60分钟)题组一欧姆表的原理1.下列说法中正确的是()A.欧姆表的每一挡测量范围都是0到∞B.欧姆表只能用来粗略地测量电阻C.用欧姆表测电阻,指针越接近刻度中央误差越大D.用欧姆表测电阻,指针越靠近刻度右边误差越小答案AB解析由于欧姆表刻度不均匀,只能对电阻粗略地进行测量.2.用欧姆表测一个电阻R的阻值,选择旋钮置于“×10”挡,测量时指针指在100与200刻度弧线的正中间,可以确定()A.R=150ΩB.R=1500ΩC.1000Ω<R<1500ΩD.1500Ω<R<2000Ω答案C解析表盘右疏左密,所以指针指在100与200刻度弧线的正中间,可以确定1000Ω<R<1500Ω,故选C.3.一个用满偏电流为3mA的电流表改装成的欧姆表,调零后用它测量500Ω的标准电阻时,指针恰好指在刻度盘的正中间.如用它测量一个未知电阻时,指针指在1mA处,则被测电阻的阻值为()A.1000ΩB.5000ΩC.1500ΩD.2000Ω答案A解析本题主要考查对欧姆表的原理的理解.设欧姆表的内阻为R内,由欧姆定律知:3×10-3A=,1.5×10-3A=,所以R内=500Ω,E=1.5V,又1×10-3A=,所以Rx=1000Ω.图21194.如图2119是一个将电流表改装成欧姆表的示意图,此欧姆表已经调零,用此欧姆表测一阻值为R的电阻时,指针偏转至满刻度4/5处.现用该表测一未知电阻,指针偏转到满刻度的1/5处,则该电阻的阻值为()A.4RB.5RC.10RD.16R答案D解析当进行电阻调零时,根据闭合电路的欧姆定律,此时欧姆表满偏,即Ig=,当测量电阻值为R的电阻时,有=,设待测电阻阻值为R′,则有=,联立各式解得R′=16R.故D对.图211105.如图21110所示为一简单欧姆表原理示意图,其中电流表的满偏电流Ig=300μA,内阻Rg=100Ω,可变电阻R的最大阻值为10kΩ,电池的电动势E=1.5V,内阻r=0.5Ω,图中与接线柱A相连的表笔颜色应是________色.按正确使用方法测量电阻Rx的阻值时,指针指在刻度盘的正中央,则Rx=________kΩ,若该欧姆表使用一段时间后,电池电动势变小、内阻变大,但此表仍能调零,按正确使用方法再测上述Rx,其测量结果与原结果相比将________(填“变大”、“变小”或“不变”).答案红5变大解析由I=及Ig=,且指针指中央,I=Ig=150μA,联立解得Rx=5kΩ;因欧姆表的内阻变大,同样的电阻值,电流变小,读数变大.题组二多用电表的功能及使用6.下列关于多用电表电阻挡的说法中,正确的是()A.表盘刻度是不均匀的,从零刻度处开始,刻度值越大处,刻度越密B.红表笔是与表内的电源的负极相连的C.测电阻时,首先要把红、黑表笔短接进行调零,然后再去测电阻D.为了减小误差,应尽量使指针指在中间刻度附近答案ABCD解析由多用电表电阻挡的工作原理可知表盘刻度是不均匀的,且刻度值越大刻度越密;红表笔是与电表内部电源的负极相连的;在测量时一定要先进行电阻挡调零,再测量,同时为减小误差,要尽量使指针指在中间刻度附近.题组三综合应用图211117.如图21111所示,欧姆表刻度盘中,未使用时指针指A,两表笔短接时指针指B.若欧姆表的总内阻为24Ω,C是A、B的中点,D是A、C的中点,则D点的刻度值为________Ω.答案72解析由欧姆表原理:Ig=,当指针指D点时,电流为满偏...
