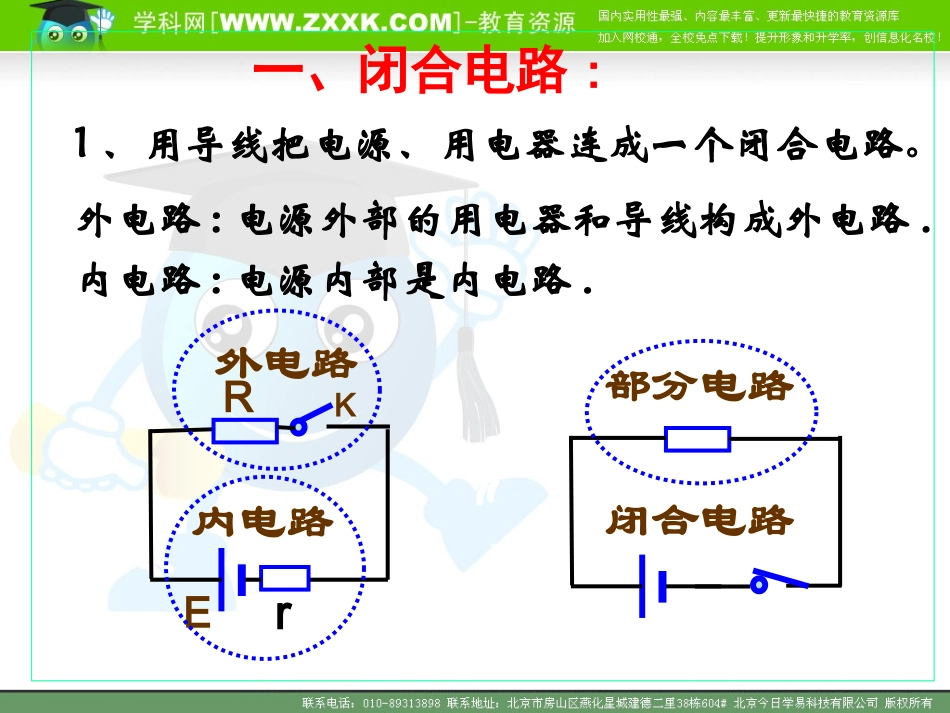

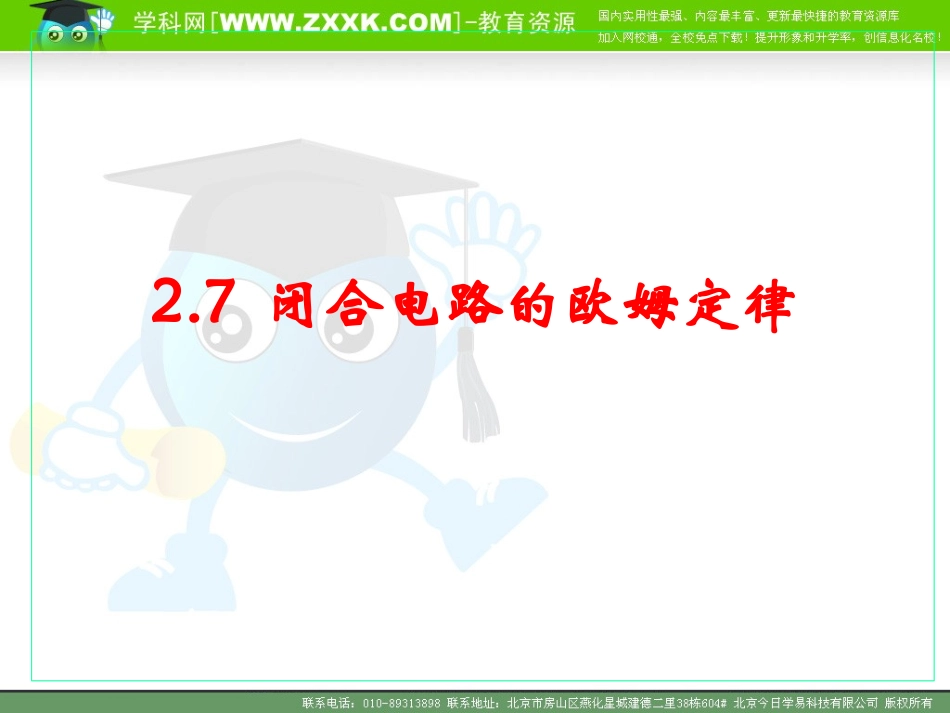

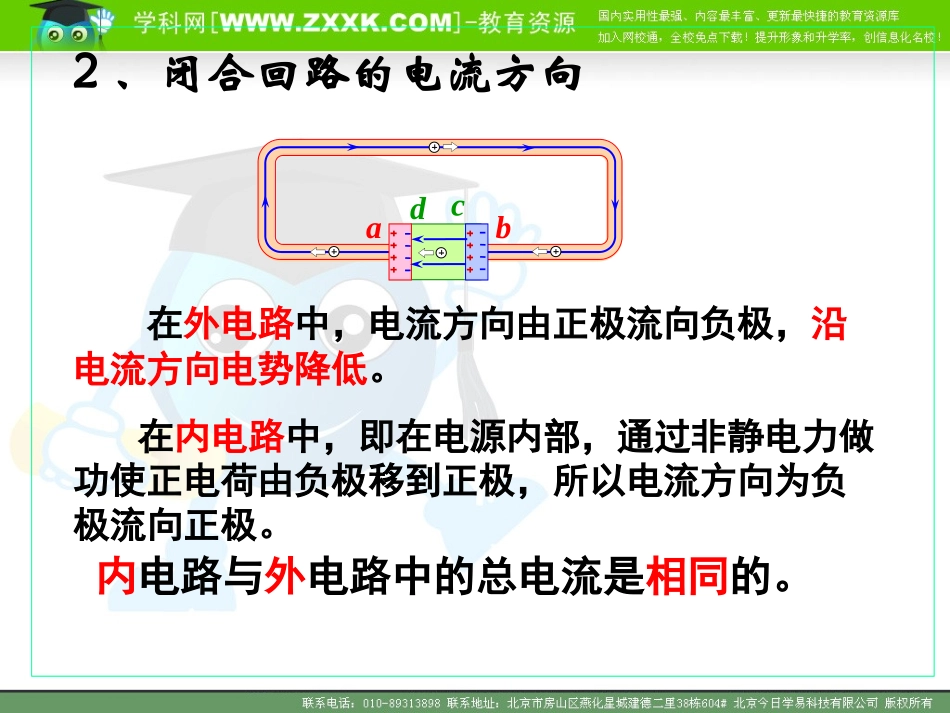

2.7闭合电路的欧姆定律一、闭合电路:1、用导线把电源、用电器连成一个闭合电路。外电路:电源外部的用电器和导线构成外电路.内电路:电源内部是内电路.闭合电路部分电路rERK内电路外电路在外电路中，电流方向由正极流向负极，沿电流方向电势降低。在内电路中，即在电源内部，通过非静电力做功使正电荷由负极移到正极，所以电流方向为负极流向正极。2、闭合回路的电流方向内电路与外电路中的总电流是相同的。abcdbdacababcd43、电路中的电势变化情况（1）在外电路中，正电荷受静电力作用，从高电势向低电势运动。故沿电流方向电势降低。（2）在内电路中，一方面，由于存在内阻，沿电流方向电势也降低；另一方面，由于非静电力把正电荷从电势低处移到电势高处，沿电流方向存在电势“跃升”。4、电路中的能量转化情况课本P601.2.3.闭合电路欧姆定律推导２、表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．１、对纯电阻电路rREIIrIRE即rREI二、闭合电路欧姆定律rREIIrIRE说明：二、闭合电路欧姆定律：1、是外电路上总的电势降落，习惯上叫路端电压.IRU外IrU内2、是内电路上的电势降落，习惯上叫内电压.E=U+UEIRIr外内3、三、路端电压跟负载的关系•外电路两端的电压叫路端电压．R增大，电流减小，路端电压增大R减小，电流增大，路端电压减小路端电压:IrEU对给定的电源，E、r均为定值，外电阻变化时，电路中的电流如何变化？路端电压如何变化２、两个特例：（2）外电路短路时0/0端，，UrEIR0RIE端，，U（1）外电路断路时IrEU３、电源的外特性曲线——路端电压U随电流I变化的图象．（1）图象的函数表达：IrEUU—I图象I/AU/V●●（0，E）（E/r，0）0断路I=0,U=E短路R=0,I=E/r（2）图象的物理意义①在纵轴上的截距表示电源的电动势E．rEI/短②在横轴上的截距表示电源的短路电流③图象斜率的绝对值表示电源的内阻，内阻越大，图线倾斜得越厉害．I/AU/V●●（0,E）0如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,电流表读数I1=0.2A；当开关处于位置2时,电流表读数I2=0.3A求电源的电动势E和内电阻r。1AR1R22Er例题解：根据闭合电路欧姆定律，由题述的两种情况可以列出以下两个方程122211IIRIRIrE=I1R1+I1r①E=I2R2+I2r②消去E，解出r，得代入数据，得r=1Ωr=1Ω代入①式，得E＝3vB课堂训练1、在如图所示的电路中，R1=10Ω，R2=20Ω，滑动变阻器R的阻值为0-50Ω，当滑动触头P由a向b滑动的过程中，灯泡L的亮度变化情况是_______A.逐渐变亮B.逐渐变暗C.先变亮后变暗D.先变暗后变亮2、如图所示的电路中，当滑动变阻器的触点向右动时，各电流表、电压表示数如何变化？当滑动变阻器的触点向右动时，R2变大，外电路总电阻变大.电路的总电流I减小，读数变小，路端电压U变大.读数变大。A1V1由于电路的总电流I减小，R1上的电压UR1=IR1变小，而路端电压变大.所以R3和R2并联的电压U并＝U－UR1增大，即读数变大。V2由于R3上的电压变大，所以通过R3的电流I2增大，而电路的总电流I减小，所以通过R2的电流I1=I-I2减小即读数变小。A2课堂训练3、如图，R＝0.8Ω当开关S断开时电压表的读数为1.5V；当开关S闭合时电压表的读数为1.2V则该电源的电动势和内电阻分别为多少?E=1.5VE=1.5V，，rr=1.5Ω=1.5Ω3、如图所示电路中，R1=0.8Ω，R3=6Ω，滑动变阻器的全值电阻R2=12Ω，电源电动势E=6V，内阻r=0.2Ω，当滑动变阻器的滑片在变阻器中央位置时，闭合开关S，电路中的电流表和电压表的读数各是多少?解析：外电路的总电阻为8.38.066662212323RRRRRRAArREI5.12.08.36根据闭合电路欧姆定律可知，电路中的总电流为即电流表A1的读数为1.5A对于R2与R3组成的并联电路，根据部分电路欧姆定律，并联部分的电压为vvRRRRIIRU5.435.12223232并即电压表V2的读数为4.5V对于含有R2的支路，根据部分电路欧姆定律，通过R2的电流为AARUI75.065.42/222即电流表A2的读数为0.75A电压表V1测量电源的路端电压，根据E=U外+U内得U1=E-Ir=6V-1.5×0.2V=5.7V即电压表V1的读数为5.7V.
