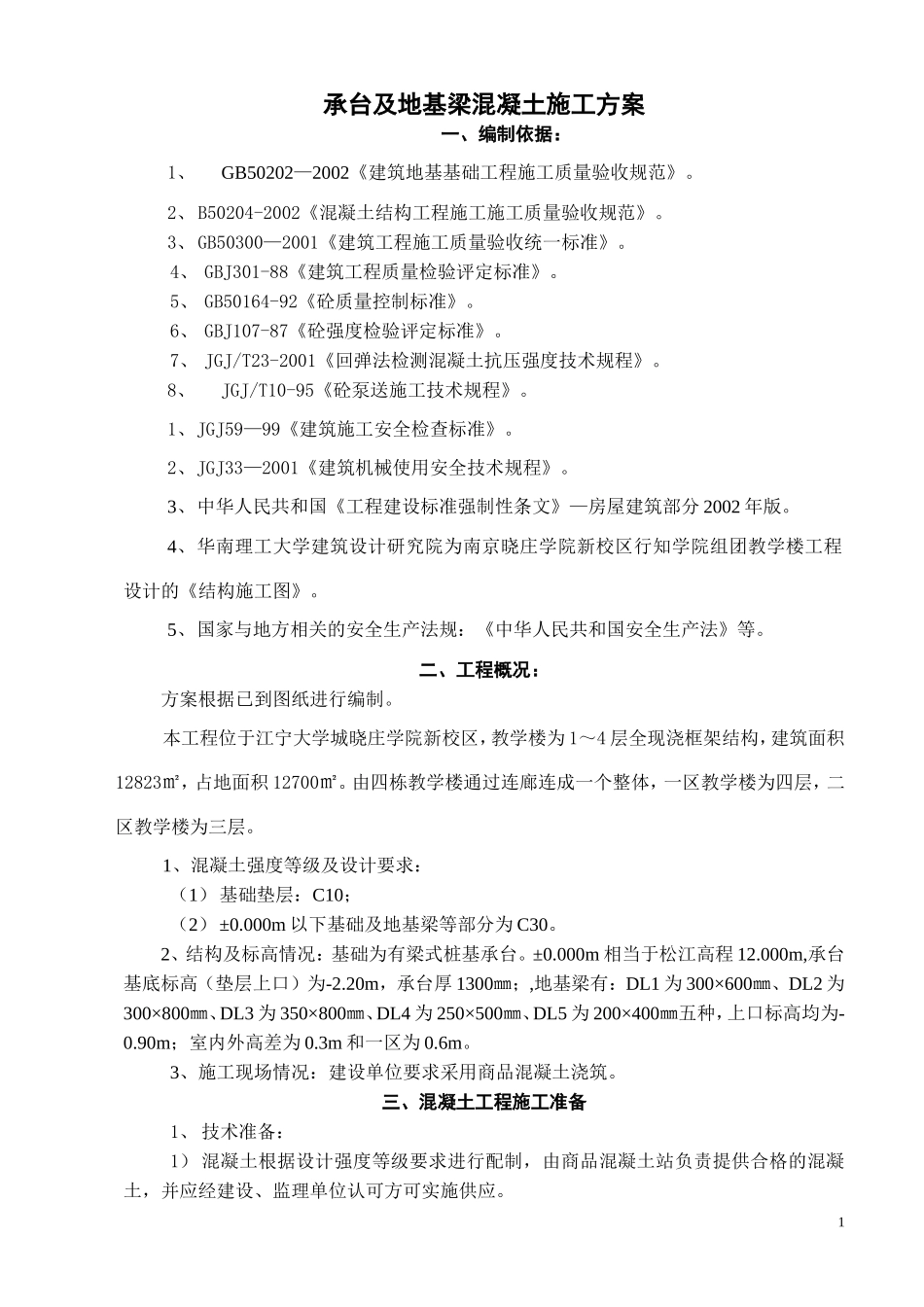

承台及地基梁混凝土施工方案一、编制依据：1、GB50202—2002《建筑地基基础工程施工质量验收规范》。2、B50204-2002《混凝土结构工程施工施工质量验收规范》。3、GB50300—2001《建筑工程施工质量验收统一标准》。4、GBJ301-88《建筑工程质量检验评定标准》。5、GB50164-92《砼质量控制标准》。6、GBJ107-87《砼强度检验评定标准》。7、JGJ/T23-2001《回弹法检测混凝土抗压强度技术规程》。8、JGJ/T10-95《砼泵送施工技术规程》。1、JGJ59—99《建筑施工安全检查标准》。2、JGJ33—2001《建筑机械使用安全技术规程》。3、中华人民共和国《工程建设标准强制性条文》—房屋建筑部分2002年版。4、华南理工大学建筑设计研究院为南京晓庄学院新校区行知学院组团教学楼工程设计的《结构施工图》。5、国家与地方相关的安全生产法规：《中华人民共和国安全生产法》等。二、工程概况：方案根据已到图纸进行编制。本工程位于江宁大学城晓庄学院新校区，教学楼为1～4层全现浇框架结构，建筑面积12823㎡，占地面积12700㎡。由四栋教学楼通过连廊连成一个整体，一区教学楼为四层，二区教学楼为三层。1、混凝土强度等级及设计要求：（1）基础垫层：C10；（2）±0.000m以下基础及地基梁等部分为C30。2、结构及标高情况：基础为有梁式桩基承台。±0.000m相当于松江高程12.000m,承台基底标高（垫层上口）为-2.20m，承台厚1300㎜；,地基梁有：DL1为300×600㎜、DL2为300×800㎜、DL3为350×800㎜、DL4为250×500㎜、DL5为200×400㎜五种，上口标高均为-0.90m；室内外高差为0.3m和一区为0.6m。3、施工现场情况：建设单位要求采用商品混凝土浇筑。三、混凝土工程施工准备1、技术准备：1）混凝土根据设计强度等级要求进行配制，由商品混凝土站负责提供合格的混凝土，并应经建设、监理单位认可方可实施供应。12）编制混凝土浇筑方案，并进行技术交底。2、施工机械准备：1）根据工程量和现场情况，混凝土的拌制、搅拌、运输、混凝土输送泵车等机械，由商品混凝土站按配套提供，可以满足工程施工的需要，不细述。2）混凝土振捣机械：配行星式插入式振动机3～5台，棒头有Ф30、50、70mm直径，棒管长度为6m、8m两种型号，根据需要配套。3）垂直运输机械：我公司在施工现场组装4台QTZ20A型塔式起重机。3、混凝土配比要求:1、基础垫层已由南京建校一级试验室做好混凝土配比，由试验员调成现场配比2、由商砼供应商负责根据有关冬施的要求进行试配，并按气温情况掺防冻剂。4、现场混凝土质量抽检：5、由现场试验员随机取样制作试块，送距施工地点较近的，由有资质的试验室进行标养和试压。四、施工流水段划分1、施工流水段划分：见图4-1。二区Ⅰ段一区Ⅰ段一区Ⅱ段二区Ⅱ段施工流水段划分示意图图4—12、施工缝位置：⑴、一区地基梁的施工缝位置留在1-2轴及1-4轴线上，从1F轴向北2500㎜处。⑵、二区地基梁的施工缝位置留在1/2-5轴、2-6轴及2-7轴线上，从2H轴向南1850㎜处。五、施工安排：1、工期安排：由于地质构造情况复杂，人工挖孔施工难度较大，根据建设单位对总工期要求较短的情况，预定30天做挖孔桩。但由于不定因素较多，为了保证预定工期按时，挖桩时先从二区开始，然后向一区推进，桩心混凝土由我公司瓦工队浇灌，使桩基承台及基础梁施工工序可以提前插入，挖孔桩也可少占用一点做基础的时间。22、劳动力安排：由两个瓦工队进行浇灌桩心混凝土，一个队采用自拌混凝土浇灌，另一个队浇灌商品混凝土。3、混凝土浇灌的时间安排：从二○○四年元月五日开始到元月十五日分二次浇灌完成。4、混凝土浇灌的顺序安排：二区和一区均分成两次按施工流水段支模与浇筑，六、泵送路线及泵车布置混凝土输送泵车位置的布置：应根据现场情况以方便施工为宜，留下安放砼搅拌运输车的进出倒车的位置，具体位置应和商砼浇桩方案基本相同。七、主要施工方法：1、基础垫层混凝土浇筑：⑴、在地基基槽交验合格后，方可进行基础垫层混凝土的浇筑。基础垫层采用现场搅拌的混土进行浇筑。在浇筑过程中要按标高线拉线检查，所浇的混凝土垫层标高应准确。可采用平板式振捣器或压辊进行振捣或碾压，使混凝土密实、平整。⑵、由于在浇混...
