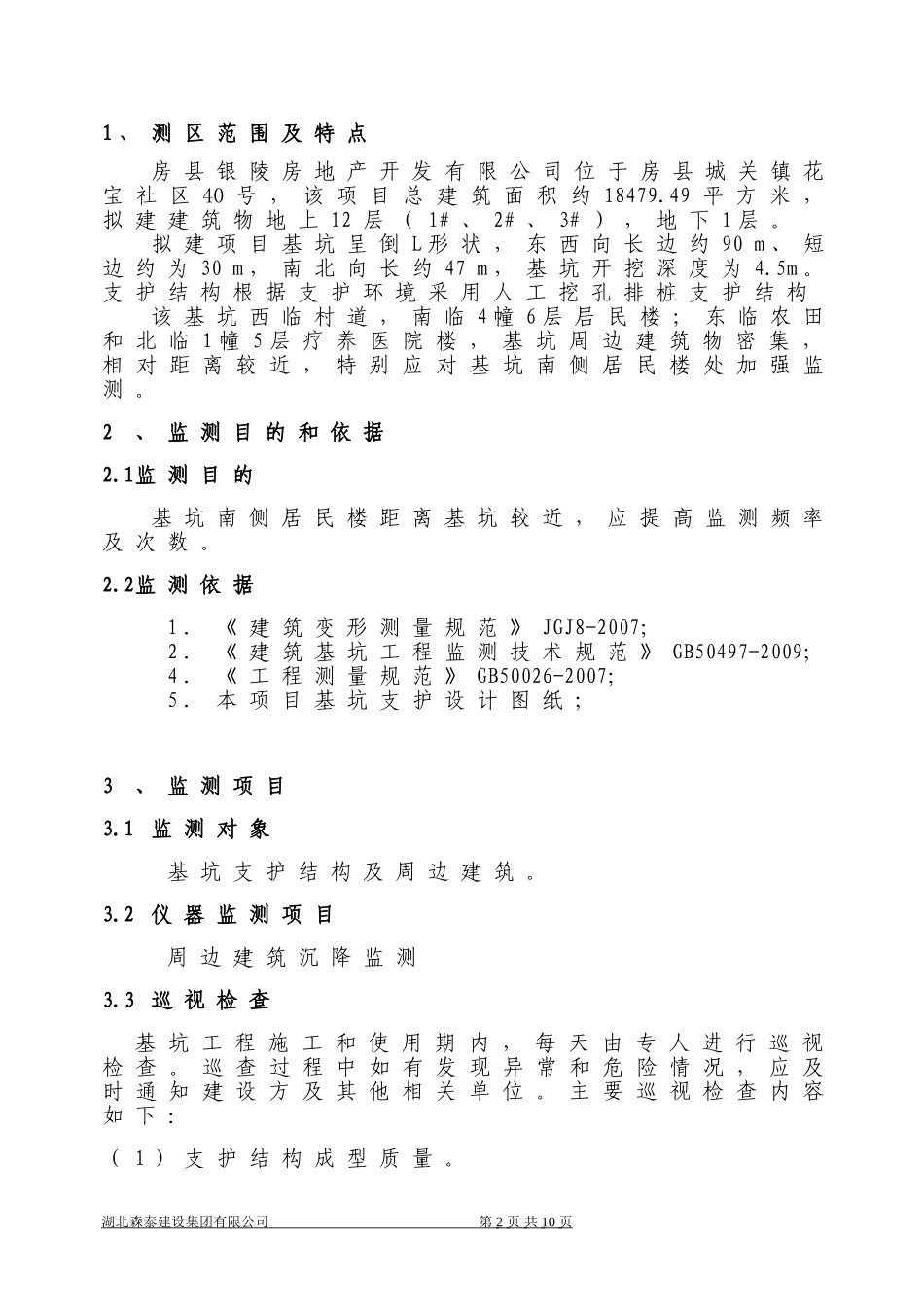

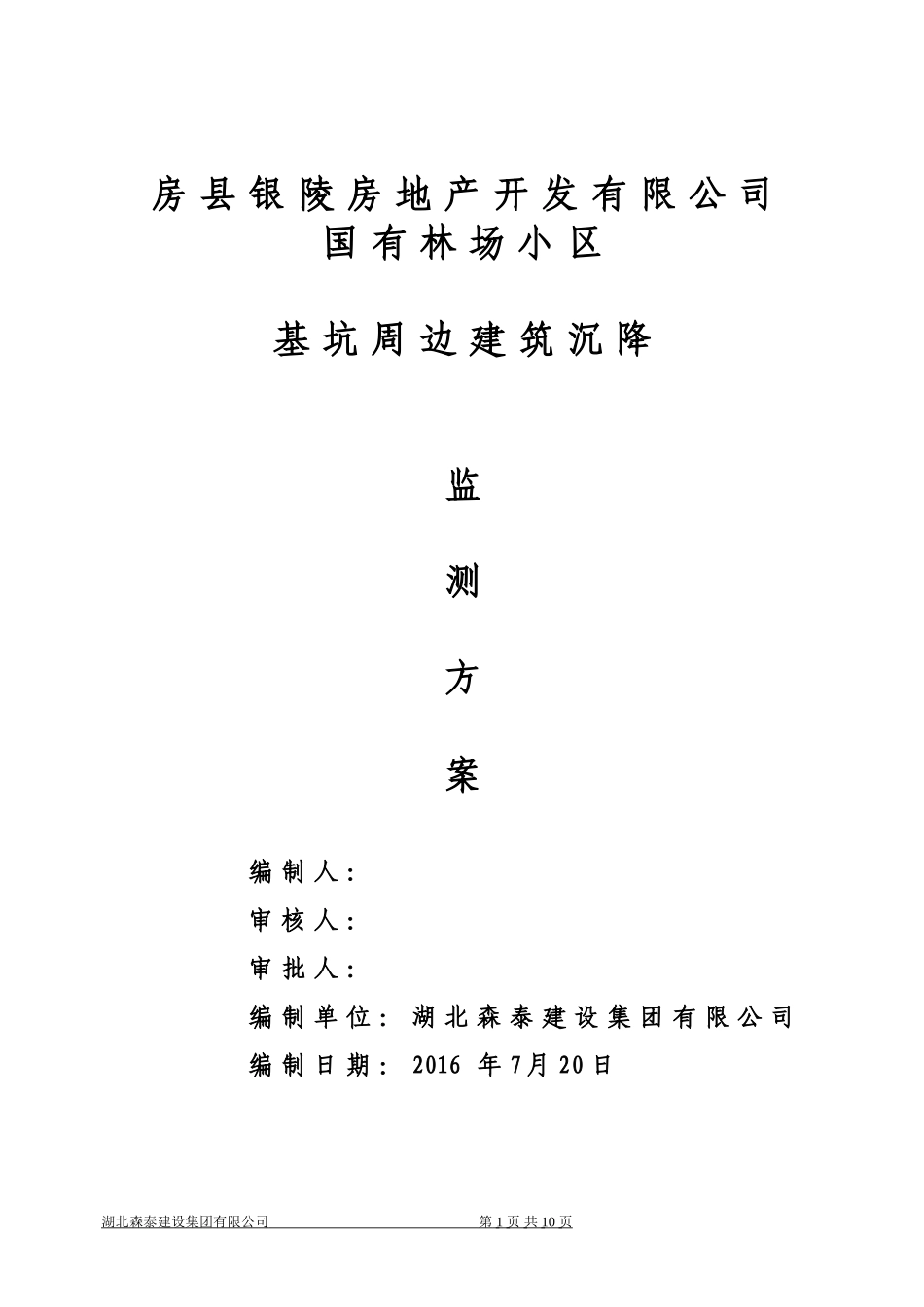

房县银陵房地产开发有限公司国有林场小区基坑周边建筑沉降监测方案编制人：审核人：审批人：编制单位：湖北森泰建设集团有限公司编制日期：2016年7月20日湖北森泰建设集团有限公司第1页共10页1、测区范围及特点房县银陵房地产开发有限公司位于房县城关镇花宝社区40号，该项目总建筑面积约18479.49平方米，拟建建筑物地上12层（1#、2#、3#），地下1层。拟建项目基坑呈倒L形状，东西向长边约90m、短边约为30m，南北向长约47m，基坑开挖深度为4.5m。支护结构根据支护环境采用人工挖孔排桩支护结构该基坑西临村道，南临4幢6层居民楼；东临农田和北临1幢5层疗养医院楼，基坑周边建筑物密集，相对距离较近，特别应对基坑南侧居民楼处加强监测。2、监测目的和依据2.1监测目的基坑南侧居民楼距离基坑较近，应提高监测频率及次数。2.2监测依据1．《建筑变形测量规范》JGJ8-2007；2．《建筑基坑工程监测技术规范》GB50497-2009；4．《工程测量规范》GB50026-2007；5．本项目基坑支护设计图纸；3、监测项目3.1监测对象基坑支护结构及周边建筑。3.2仪器监测项目周边建筑沉降监测3.3巡视检查基坑工程施工和使用期内，每天由专人进行巡视检查。巡查过程中如有发现异常和危险情况，应及时通知建设方及其他相关单位。主要巡视检查内容如下：（1）支护结构成型质量。湖北森泰建设集团有限公司第2页共10页（2）土体有无裂缝、沉陷及滑移。（3）临近基坑及建筑的施工变化情况。（4）基准点、监测点完好状况。（5）监测元件的完好及保护情况。（6）有无影响观测工作的障碍物。4、基准点、监测点的布设与保护4.1基准点的布设与保护（1）基准点的布设在施工区域附近埋设三个在同一条直线上的基准点（J1、J2、J3）（2）基准点的埋设型式基准点选用不锈钢金属标志，混凝土标石埋设型式见图（3）基准点的保护基准点埋设低于原有地面，然后在上面加盖保护井盖，防止基准点标石被碰动，并在井盖上标识警示语。4.2工作基点的布设与保护（1）工作基准点的布设湖北森泰建设集团有限公司第3页共10页工作基点布设在相邻两侧监测点连线的交点处，总共布设3个工作基点，工作基点点号分别为G1、G2、G3。（2）工作基点的埋设型式工作基点选用不锈钢金属标志，在支护结构顶部冠梁上的工作基点直接埋设不锈钢金属标志，在地面上的工作基点埋设标石。工作基点的埋设型式见下图（3）工作基点的保护工作基点外圈设置表面为红白漆相间的钢管护栏进行保护，另外工作基点均进行挂牌标识、挂牌警示，标识牌上要注明工作基点的用处、编号。4.3监测点的布设与保护（1）监测点的布设监测点布设在基坑四周居民楼，约20m布设一监测点。基坑南侧共布设3向水平位移监测点和沉降监测点。（2）监测点的埋设型式周边建筑沉降监测点埋设不锈钢测钉，测钉型式见图湖北森泰建设集团有限公司第4页共10页（3）监测点的保护在监测点外圈设置表面为红白漆相见的钢筋护栏进行保护，并在监测点附近喷涂监测点编号，并标识警示语。5、监测方法及精度5.1控制测量方法及精度5.1.1控制测量的方法采用高精度全站仪按照导线测量方法对基准点、工作基点进行施测、复测。5.1.2控制测量精度要求导线测量技术要求级别导线最弱点点位中误差（mm）导线总长（m）平均边长（m）测边中误差（mm）测角中误差（″）导线全长相对闭合差二级±4.21000C1200±2.0C2±2.0≤1:45000注：1、C1，C2为导线类别系数。对附合导线，C1=C2=1；对独立单一导线，C1=1.2，C2=2对导线网，导线总长系指附合点与结点间的导线长度，取C1≤0.7、C2=1；5.2监测点测量方法与精度5.2.1监测点测量方法5.2.1.1基坑周边建筑物监测方法基坑位移观测方法有视准线法、小角度法、投点法等，根据本项目实际情况本次采用小角度法进行监测较为科学准确。即在基坑每条边布置一条基准线，将监测标志浇筑在冠梁内，用全站仪进行角度测量。通过角度计算出每次监测点位的位移量，对每次监测数据进行对比，了解水平位移情况。沉降观测使用天宝DINI03电子水准仪，采用闭合路湖北森泰建设集团有限公司第5页共10页线测量的方法进行观测，沉降观测根据布好基准点及监测点，首次测出观测点原始标高，在以后观测中通...
