--高三(理)物理《名师导学_专题五第课时实验基础知识及仪器仪表的使用与读数》(课件)VIP免费

--高三(理)物理《名师导学_专题五第课时实验基础知识及仪器仪表的使用与读数》(课件)_第1页
1/78
--高三(理)物理《名师导学_专题五第课时实验基础知识及仪器仪表的使用与读数》(课件)_第2页
2/78
--高三(理)物理《名师导学_专题五第课时实验基础知识及仪器仪表的使用与读数》(课件)_第3页
3/78

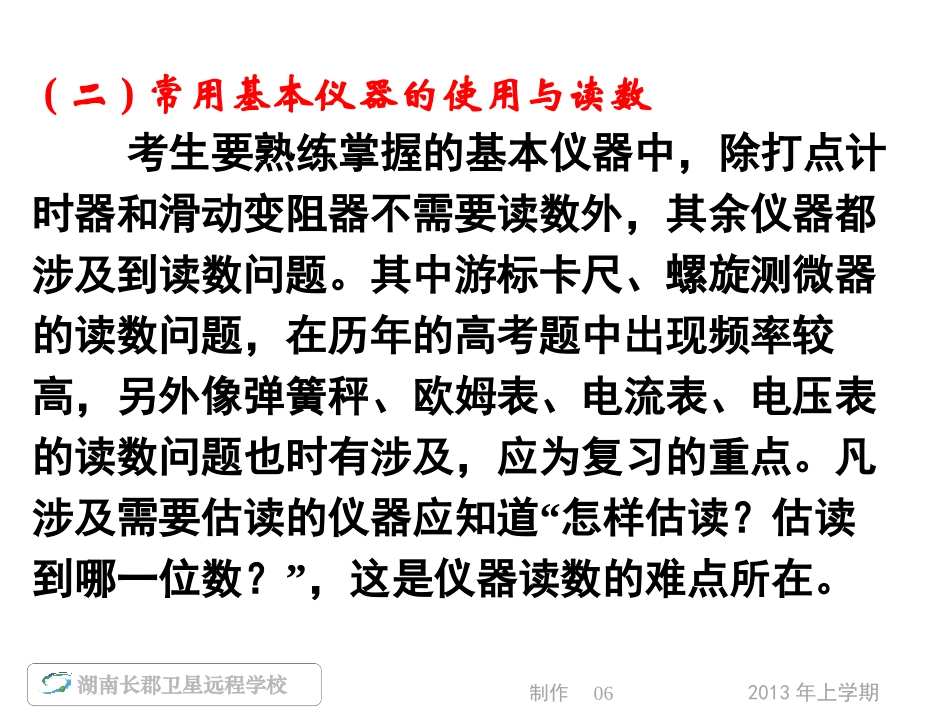

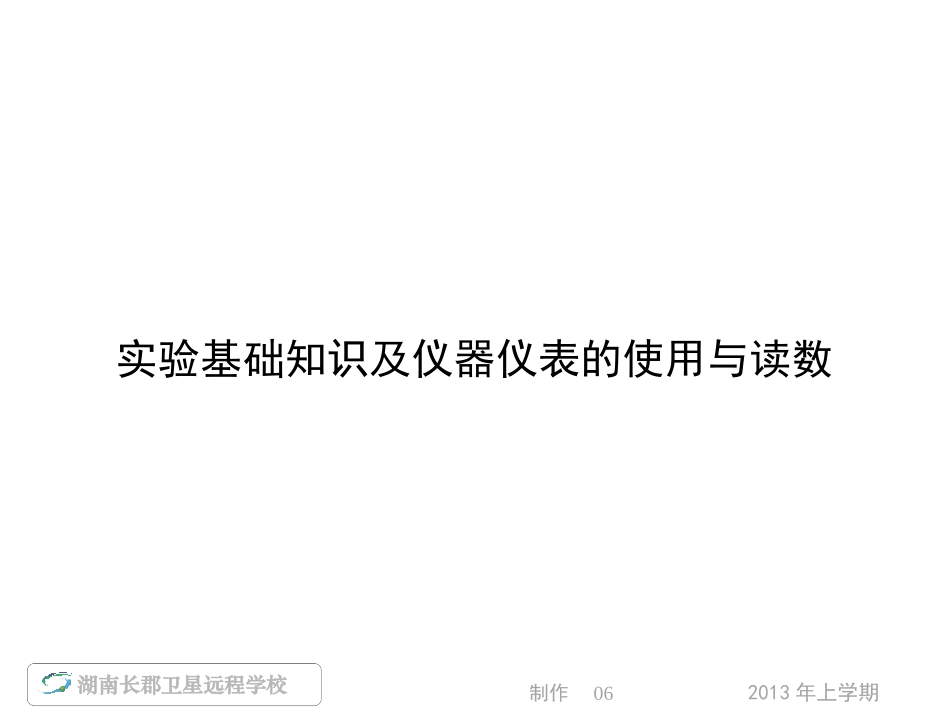

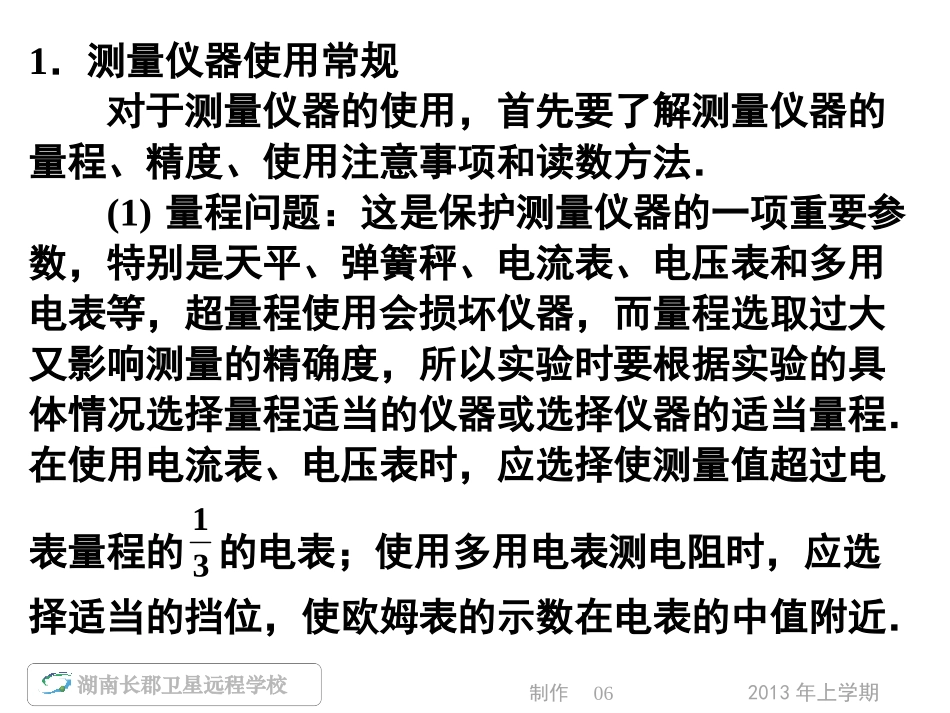

2013年上学期制作06湖南长郡卫星远程学校实验基础知识及仪器仪表的使用与读数2013年上学期制作06湖南长郡卫星远程学校(二)常用基本仪器的使用与读数考生要熟练掌握的基本仪器中,除打点计时器和滑动变阻器不需要读数外,其余仪器都涉及到读数问题。其中游标卡尺、螺旋测微器的读数问题,在历年的高考题中出现频率较高,另外像弹簧秤、欧姆表、电流表、电压表的读数问题也时有涉及,应为复习的重点。凡涉及需要估读的仪器应知道“怎样估读?估读到哪一位数?”,这是仪器读数的难点所在。2013年上学期制作06湖南长郡卫星远程学校1.测量仪器使用常规对于测量仪器的使用,首先要了解测量仪器的量程、精度、使用注意事项和读数方法.(1)量程问题:这是保护测量仪器的一项重要参数,特别是天平、弹簧秤、电流表、电压表和多用电表等,超量程使用会损坏仪器,而量程选取过大又影响测量的精确度,所以实验时要根据实验的具体情况选择量程适当的仪器或选择仪器的适当量程.在使用电流表、电压表时,应选择使测量值超过电表量程的31的电表;使用多用电表测电阻时,应选择适当的挡位,使欧姆表的示数在电表的中值附近.2013年上学期制作06湖南长郡卫星远程学校(2)精度问题:所选用仪器的精度直接影响着测量读数的有效数字的位数,因此应在使用前了解仪器的精度,即看清仪器的最小分度值。其中螺旋测微器和秒表的最小分度是一定的。但游标卡尺上游标尺的最小分度、天平游码标尺的最小分度、弹簧秤刻线的最小分度,都因具体的仪器情况不同而有所差异,电流表、电压表和多用电表则会因所选择的挡位不同而造成最小分度值有所不同,因此在进行这些仪器的读数时,一定要看清所选的挡位。2013年上学期制作06湖南长郡卫星远程学校(3)注意事项:一般不同的仪器在使用中都有其特殊的要求,以下几点要特别注意:(1)天平在进行测量前应先调平衡。(2)电磁打点计时器所用电源要求为4~6V的交流电源。(3)多用电表的欧姆挡每次换挡后要重新调零,被测电阻要与电路断开,使用完毕要将选择开关转至交流电压最高挡或“OFF”挡。2013年上学期制作06湖南长郡卫星远程学校(4)滑动变阻器、电阻箱和定值电阻使用过程中要考虑其允许的最大电流.滑动变阻器采用限流接法时,滑动触片开始应位于变阻器阻值最大的位置;滑动变阻器采用分压接法时,滑动触片开始应位于分压输出为零的位置。(5)电阻箱开始应处于阻值最大状态,调整电阻箱的阻值时,不能由大到小发生突变应由大到小逐级依次减小,以免因为阻值过小而烧坏电阻箱。2013年上学期制作06湖南长郡卫星远程学校2.测量仪器的读数方法(1)需要估读的测量仪器:在常用的测量仪器中,刻度尺、螺旋测微器、电流表、电压表、天平、弹簧秤等读数时都需要估读。因为最终的读数要以有效数字的形式给出,而有效数字的最后一位数字为估计数字,在实际操作中,究竟估读到哪一位数字,应由测量仪器的精度(即最小分度值)和实验误差要求两个因素共同决定。2013年上学期制作06湖南长郡卫星远程学校根据仪器的最小分度可以分别采用12、15、110的估读方法,一般:最小分度是2的,(包括0.2、0.02等),采用12估读,如安培表0~0.6A挡;最小分度是5的,(包括0.5、0.05等),采用15估读,如安培表0~15V挡;2013年上学期制作06湖南长郡卫星远程学校游标卡尺的读数:游标卡尺的测量值由主尺读数和游标尺读数两部分组成。按照游标的精度不同可分为三种:(a)10等分游标,其精度为0.1mm;(b)20等分游标,其精度为0.05mm;(c)50等分游标,精度为0.02mm。游标卡尺的读数方法是:以游标零刻度线为准在主尺上读出整毫米数L1,再看游标尺上第n个小格刻度线与主尺上某刻度线对齐,由游标上读出毫米以下的小数L2,L2=nδ(δ为游标卡尺的精确度)则总的读数为:L1+L2。2013年上学期制作06湖南长郡卫星远程学校机械秒表的读数:机械秒表的长针是秒针,转一周是30s。因为机械表采用齿轮传动,指针不可能停留在两小格之间;所以不能估读出比0.1s更短的时间.位于秒表上部中间的小圆圈里面的短针是分针,分针走一周是15min,每小格为0.5min。秒表的读数方法是:t=短针读数(t1)+长针读数(t2)。电阻箱:能直...
