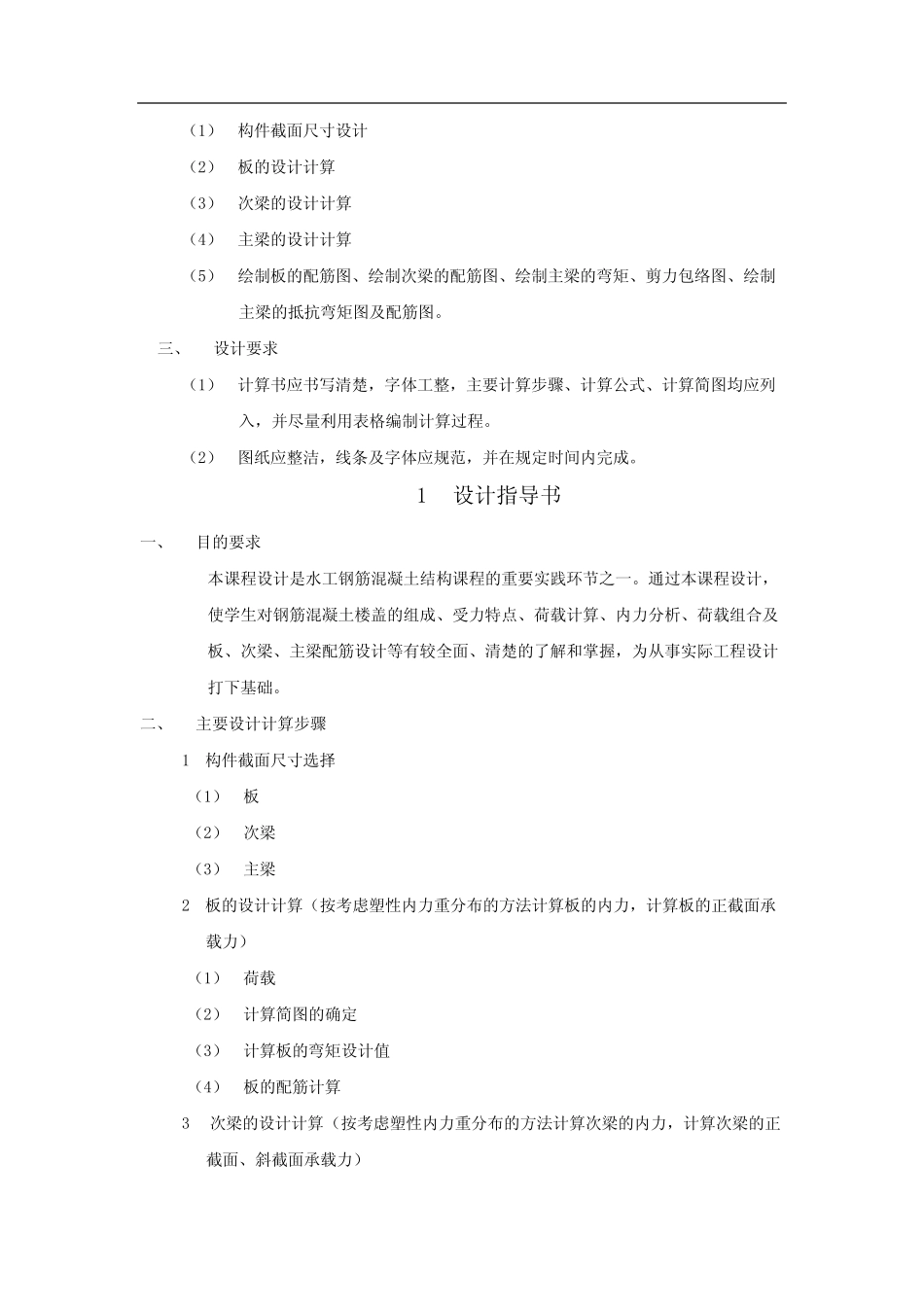

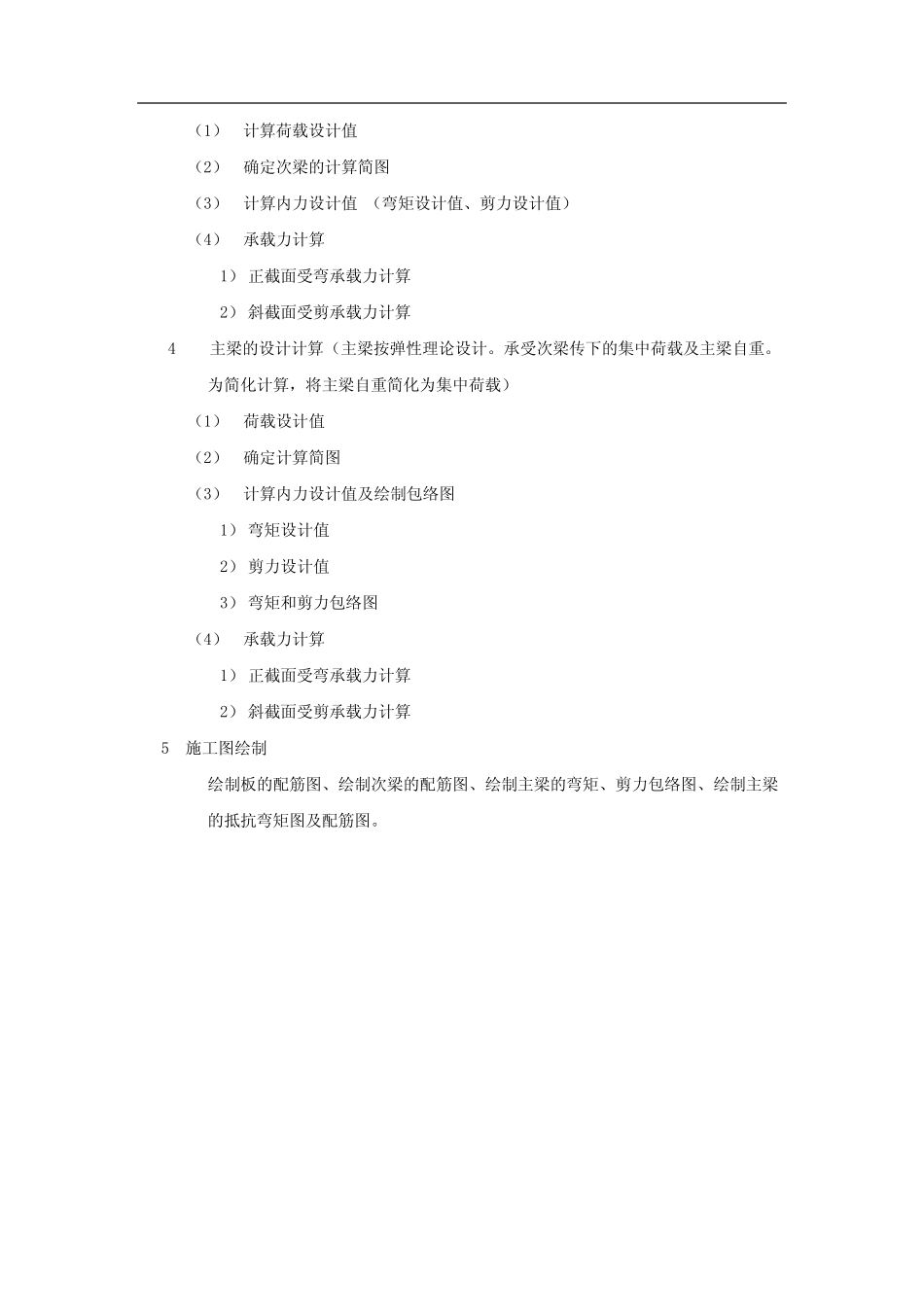

混凝土结构课程设计学号姓名学校专业现浇单向板肋形楼盖设计一、设计资料（1）某生产厂房按正常运行状况设计，采用钢筋混凝土现浇单向板肋形楼盖，结构平面布置如图所示，墙体厚370mm。楼面面层为水磨石，梁板底面为20mm厚混合砂浆抹平。采用C25混凝土；梁中纵向受力钢筋为Ⅱ级，其余钢筋为Ⅰ级。试设计该楼盖（楼梯间在此平面之外，不考虑）。（2）荷载标准值均布活荷载标准值：2km/0kN.6q水磨石：2m/0.65kN；钢筋混凝土：3m/25kN；混合沙浆：3m/17kN厂房肋形楼盖结构平面示意图主梁（次梁）120250720072003600075007500750025002500250025002500250025002500250022500二、设计内容（1）构件截面尺寸设计（2）板的设计计算（3）次梁的设计计算（4）主梁的设计计算（5）绘制板的配筋图、绘制次梁的配筋图、绘制主梁的弯矩、剪力包络图、绘制主梁的抵抗弯矩图及配筋图。三、设计要求（1）计算书应书写清楚，字体工整，主要计算步骤、计算公式、计算简图均应列入，并尽量利用表格编制计算过程。（2）图纸应整洁，线条及字体应规范，并在规定时间内完成。1设计指导书一、目的要求本课程设计是水工钢筋混凝土结构课程的重要实践环节之一。通过本课程设计，使学生对钢筋混凝土楼盖的组成、受力特点、荷载计算、内力分析、荷载组合及板、次梁、主梁配筋设计等有较全面、清楚的了解和掌握，为从事实际工程设计打下基础。二、主要设计计算步骤1构件截面尺寸选择（1）板（2）次梁（3）主梁2板的设计计算（按考虑塑性内力重分布的方法计算板的内力，计算板的正截面承载力）（1）荷载（2）计算简图的确定（3）计算板的弯矩设计值（4）板的配筋计算3次梁的设计计算（按考虑塑性内力重分布的方法计算次梁的内力，计算次梁的正截面、斜截面承载力）（1）计算荷载设计值（2）确定次梁的计算简图（3）计算内力设计值（弯矩设计值、剪力设计值）（4）承载力计算1）正截面受弯承载力计算2）斜截面受剪承载力计算4主梁的设计计算（主梁按弹性理论设计。承受次梁传下的集中荷载及主梁自重。为简化计算，将主梁自重简化为集中荷载）（1）荷载设计值（2）确定计算简图（3）计算内力设计值及绘制包络图1）弯矩设计值2）剪力设计值3）弯矩和剪力包络图（4）承载力计算1）正截面受弯承载力计算2）斜截面受剪承载力计算5施工图绘制绘制板的配筋图、绘制次梁的配筋图、绘制主梁的弯矩、剪力包络图、绘制主梁的抵抗弯矩图及配筋图。3．设计计算书一．构件尺寸设计1.板根据构造要求，板厚取mmmmh5.6240250040190.跨度mml2500.2.次梁次梁截面高度应满足mmllh)600~400(127200~187200121~181.取mmh500,mmb250,跨度mml7200.3.主梁主梁截面高度应满足mmllh)5.937~625(87500~12750081~121.取mmh700,mmb300,跨度mml7500.二．板的设计该厂房为四级水工建筑物，结构安全级别为Ⅲ级，结构重要性系数9.00;按正常运行状况设计，设计状况属持久状况，设计状况系数取1.0。承载能力极限状态计算时的结构系数2.1d;根据《水工混凝土结构设计规范》取永久荷载分项系数05.1G;可变荷载分项系数20.1Q.板按考虑塑性内力重分布方法计算1．荷载取宽为1m的板带计算恒荷载标准值水磨石面层mkN/65.065.0120mm板底混合砂浆mkN/34.017102.090mm钢筋混凝土板mkN/25.225109.0mkNgk/24.3活荷载标准值mkNqk/0.60.61恒荷载设计值mkNggkG/402.324.305.1活荷载设计值mkNqqkQ/2.70.62.1总计mkNqg/602.10考虑到次梁对板的转动约束，折算荷载为mkNqgg/002.722.7402.32mkNqq/6.32.721212.计算简图次梁截面为250×250mm,板在墙上的支承长度取为120mm,则板的计算跨度为：边跨malln315.2212.0225.012.05.22101且mhlln3.2201取ml3.201中间跨mlln25.2202跨度差%10%2.225.2)25.23.2(，可按等跨连续板计算。取1m宽板带作为计算单元，计算简图如图1所示。图1板的计算简图（A）板的构造（B）板的计算简图3.内力计算各截面的弯距计算见表1.表1板的弯距计算值表截面边跨跨中（1）离端第二支座（B...
