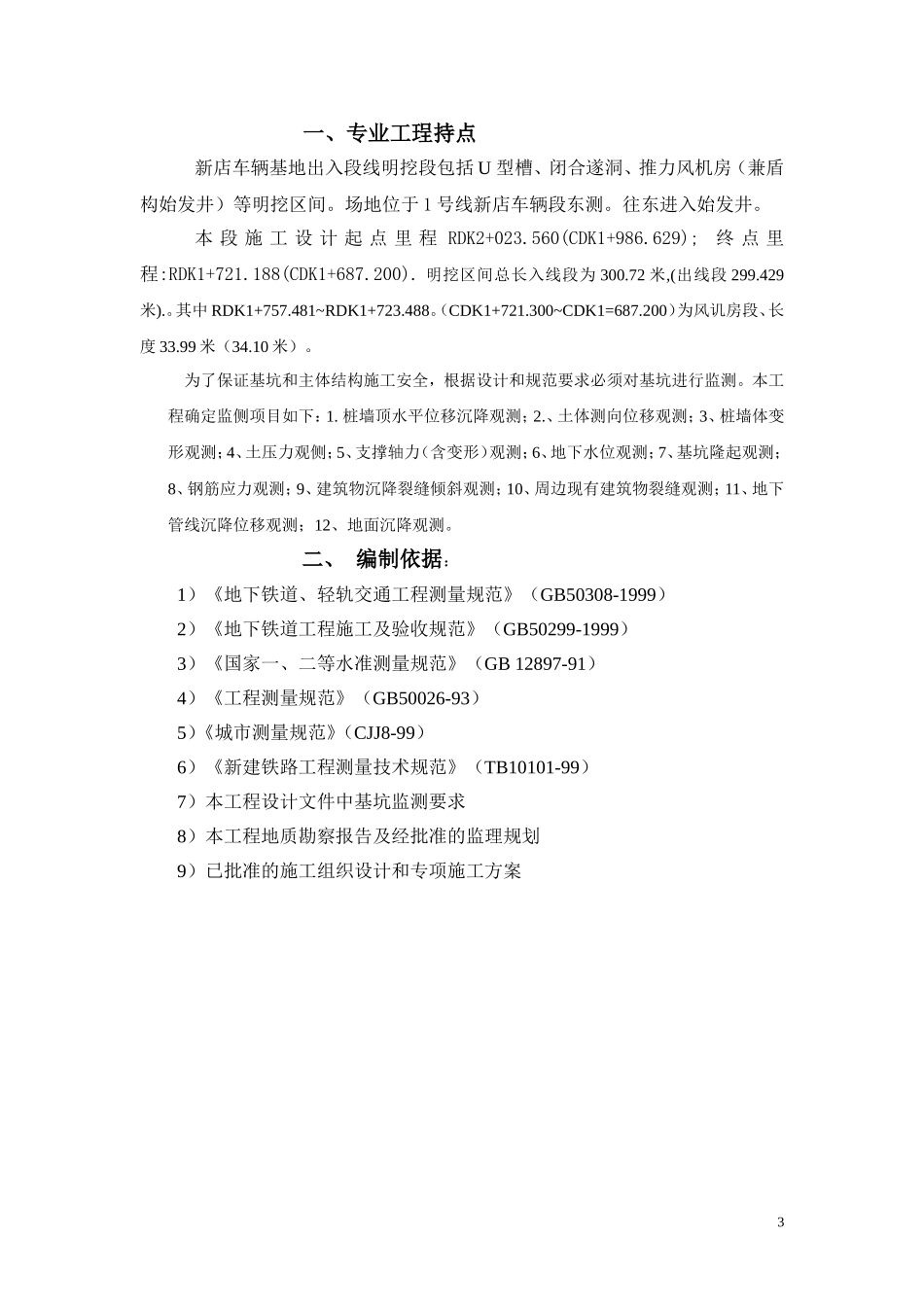

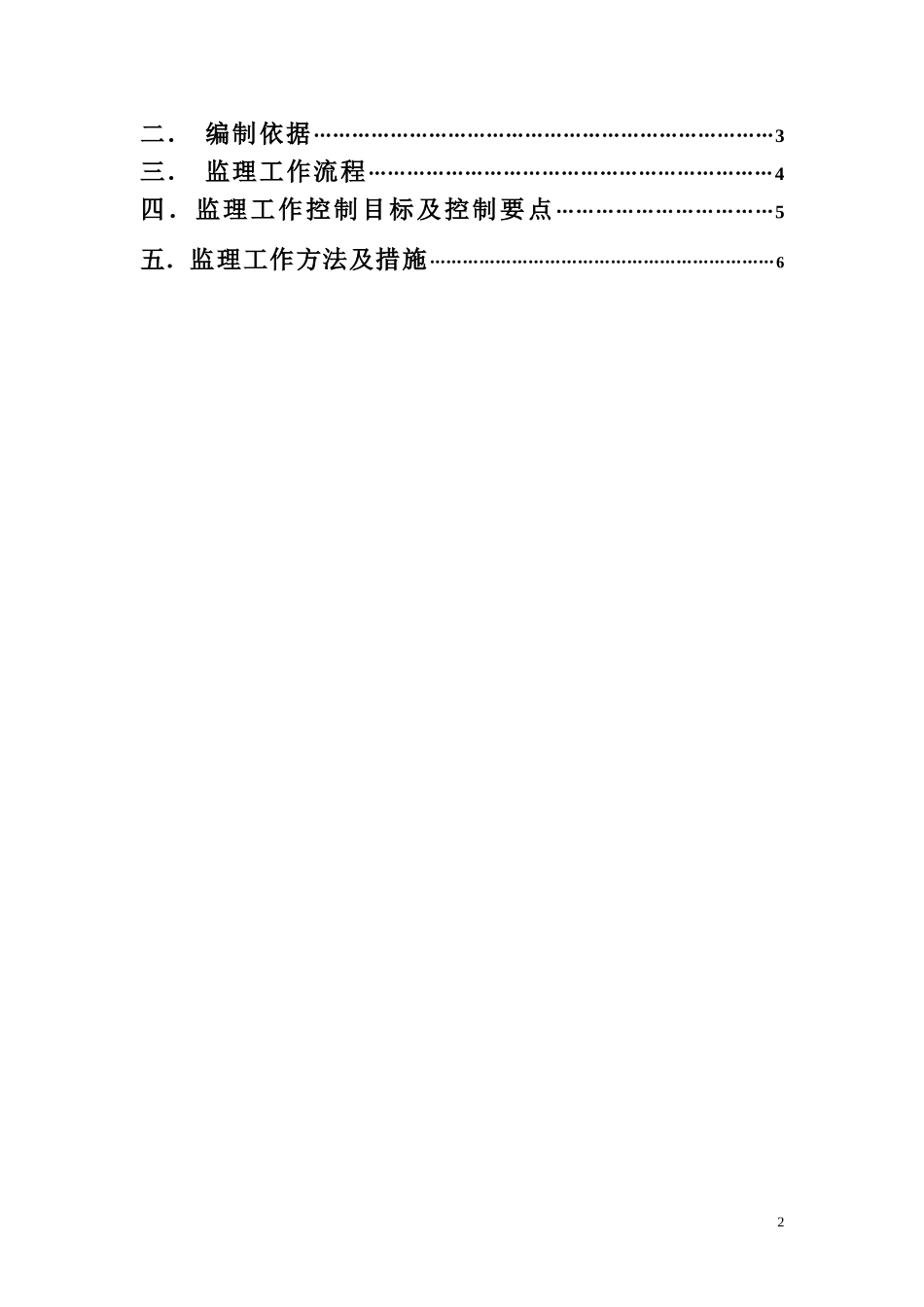

福州市轨道交通一号线工程车辆基地、停车场监理实施细则监理实施细则（基坑监测）内容提要：专业工程特点监理工作依据监理工作流程监理工作控制目标及控制要点项目监理机构（章）：北京铁建工程监理有限公司专业监理工程师（编制人）：何金通总监理工程师（审批人）：秦志凱日期：2012.5.9.目录一．专业工程特点………………………………………………31二．编制依据………………………………………………………………3三．监理工作流程………………………………………………………4四．监理工作控制目标及控制要点……………………………5五．监理工作方法及措施………………………………………………………62一、专业工珵持点新店车辆基地出入段线明挖段包括U型槽、闭合遂洞、推力风机房（兼盾构始发井）等明挖区间。场地位于1号线新店车辆段东测。往东进入始发井。本段施工设计起点里程RDK2+023.560(CDK1+986.629);终点里程:RDK1+721.188(CDK1+687.200).明挖区间总长入线段为300.72米,(出线段299.429米).。其中RDK1+757.481~RDK1+723.488。（CDK1+721.300~CDK1=687.200）为风讥房段、长度33.99米（34.10米）。为了保证基坑和主体结构施工安全，根据设计和规范要求必须对基坑进行监测。本工程确定监侧项目如下：1.桩墙顶水平位移沉降观测；2.、土体测向位移观测；3、桩墙体变形观测；4、土压力观侧；5、支撑轴力（含变形）观测；6、地下水位观测；7、基坑隆起观测；8、钢筋应力观测；9、建筑物沉降裂缝倾斜观测；10、周边现有建筑物裂缝观测；11、地下管线沉降位移观测；12、地面沉降观测。二、编制依据：1）《地下铁道、轻轨交通工程测量规范》（GB50308-1999）2）《地下铁道工程施工及验收规范》（GB50299-1999）3）《国家一、二等水准测量规范》（GB12897-91）4）《工程测量规范》（GB50026-93）5）《城市测量规范》（CJJ8-99）6）《新建铁路工程测量技术规范》（TB10101-99）7）本工程设计文件中基坑监测要求8）本工程地质勘察报告及经批准的监理规划9）已批准的施工组织设计和专项施工方案3三、监理工作流程3.1仪器检查及初始监测点埋设控制流程图监测准备：监测方案审批人员、仪器审查不合格监理工程师审批检查合格监测点开始布置埋设监理跟踪检查监测控制点复核基坑开挖过程中监测监理跟踪检查填写监测报告43.2变形测量工作流程图四、监理工作控制目标及控制要点1.在基坑开挖过程中严格控制监测单位按照设计及相关规范按照一定的监测频率监测，直至地下部分拆撑回填后为止；做到结束后质量上满足设计要求，安全上做到无事故发生，周边建筑物和地下管线在在允许报警值内等；2.检查建设、勘察、设计、施工、监测等单位提供的技术资料，总监理工程师发布开挖令；①检查和督促设计、施工、监测方案的实施；5不合格合格承包商进场编制施工监测方案测监中心复审监理初审业主审查布（埋）设监测设施施工监测监测工程师跟踪监理通知测监中心人员到场不合格不合格监测结果（报告）结构周边环境安全指导施工结构周边环境不安全报警施工、监理、测监中心、业主研究方案，报总监（代表）批准，指导施工留档日报周报测监中心需要资料月报合格②检查和督促现场施工安全、质量保证体系和各项技术措施的落实；③检查和督促各项观察、监测记录的履行；④深基坑开挖后注意监测的频率和周期，以及周边和坑内的变化情况。⑤基坑开挖过程中及时掌握施工信息,及时采取有效的针对性措施,。如发现超过报警值时，及时通知设计采取有效的方法来控制，确保支护结构的安全3监测项目报警值A、工况围护结构水平位移报警值（具体见各设计文件），根据现场工况的变化进行调整。B、支撑轴力：根据每道支撑设计轴力确定，一般警戒值为80%设计允许最大值。C、管线沉降和水平位移报警值由相应的主管6部门提供。D、建筑物倾斜：允许值i<0.003E、对于测斜光滑的变化曲线，若曲线上出现明显的折点变化也应作出报警处理。五、监理工作方法及措施观测前检查所有的仪器设备按是否有关规定进行校验，监测技术人员持证上岗。检查导线测量和水准测量网、站及测回路线的建立情况并加以复核；1.监理机构成立以总监为组长，...
