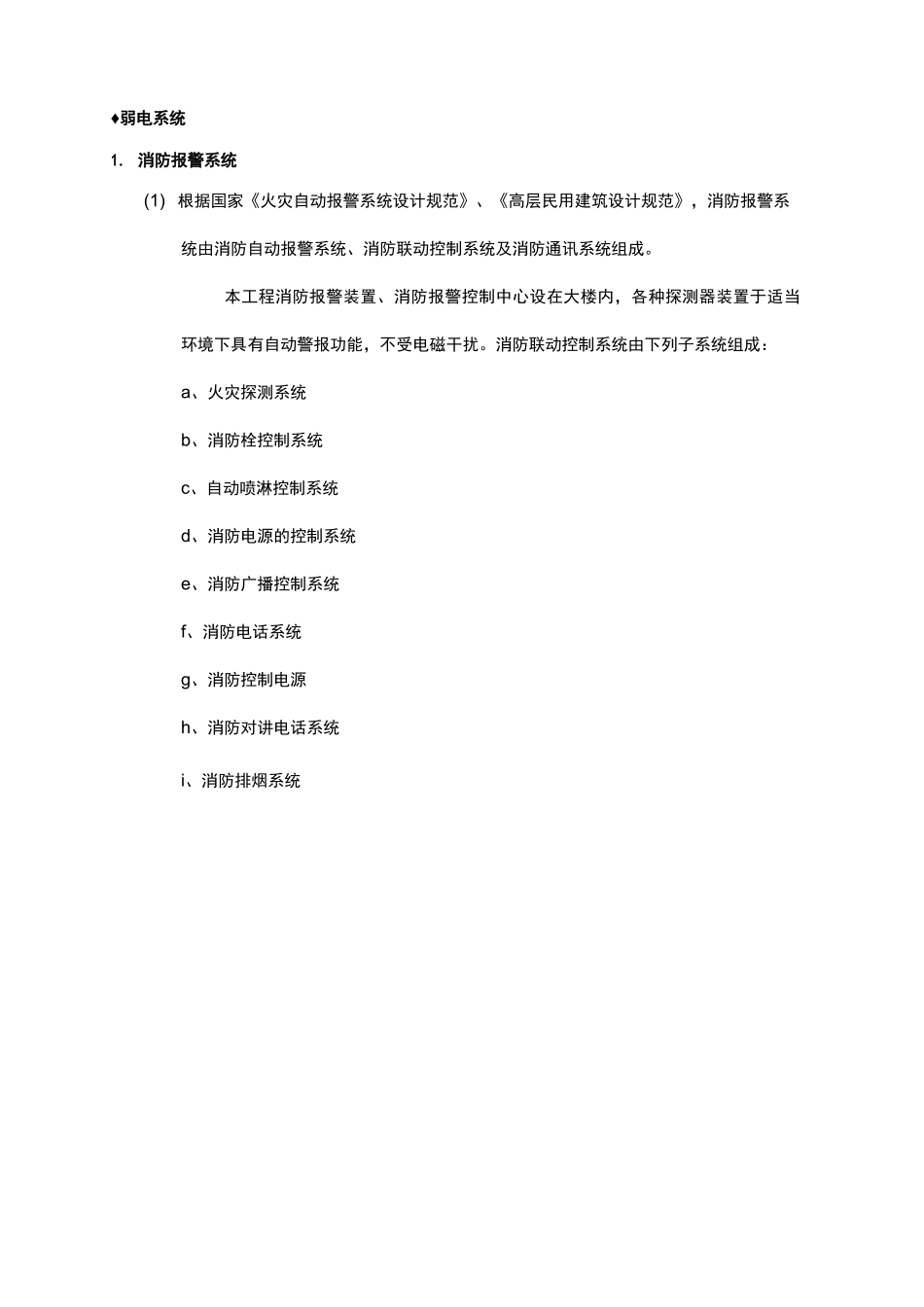

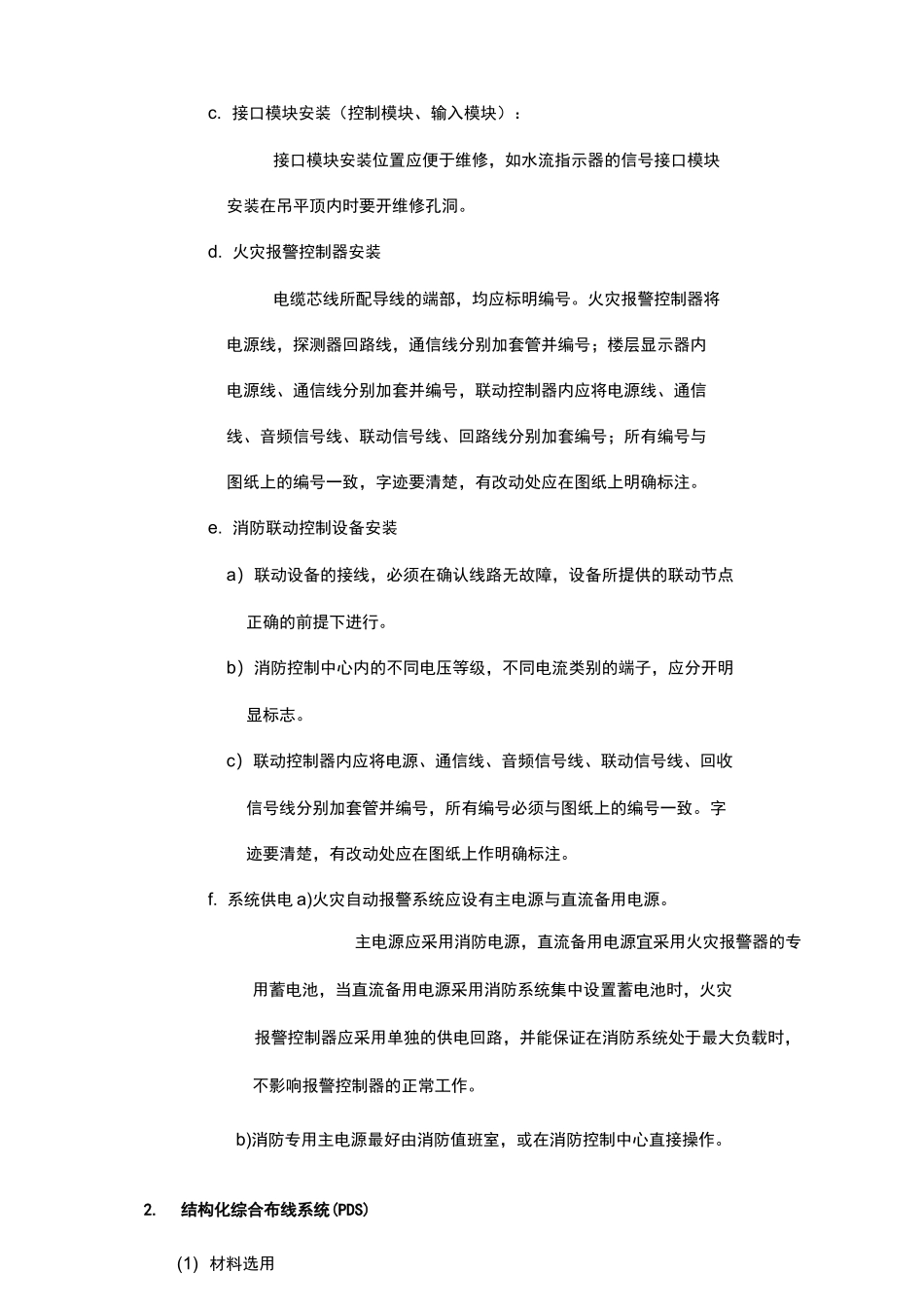

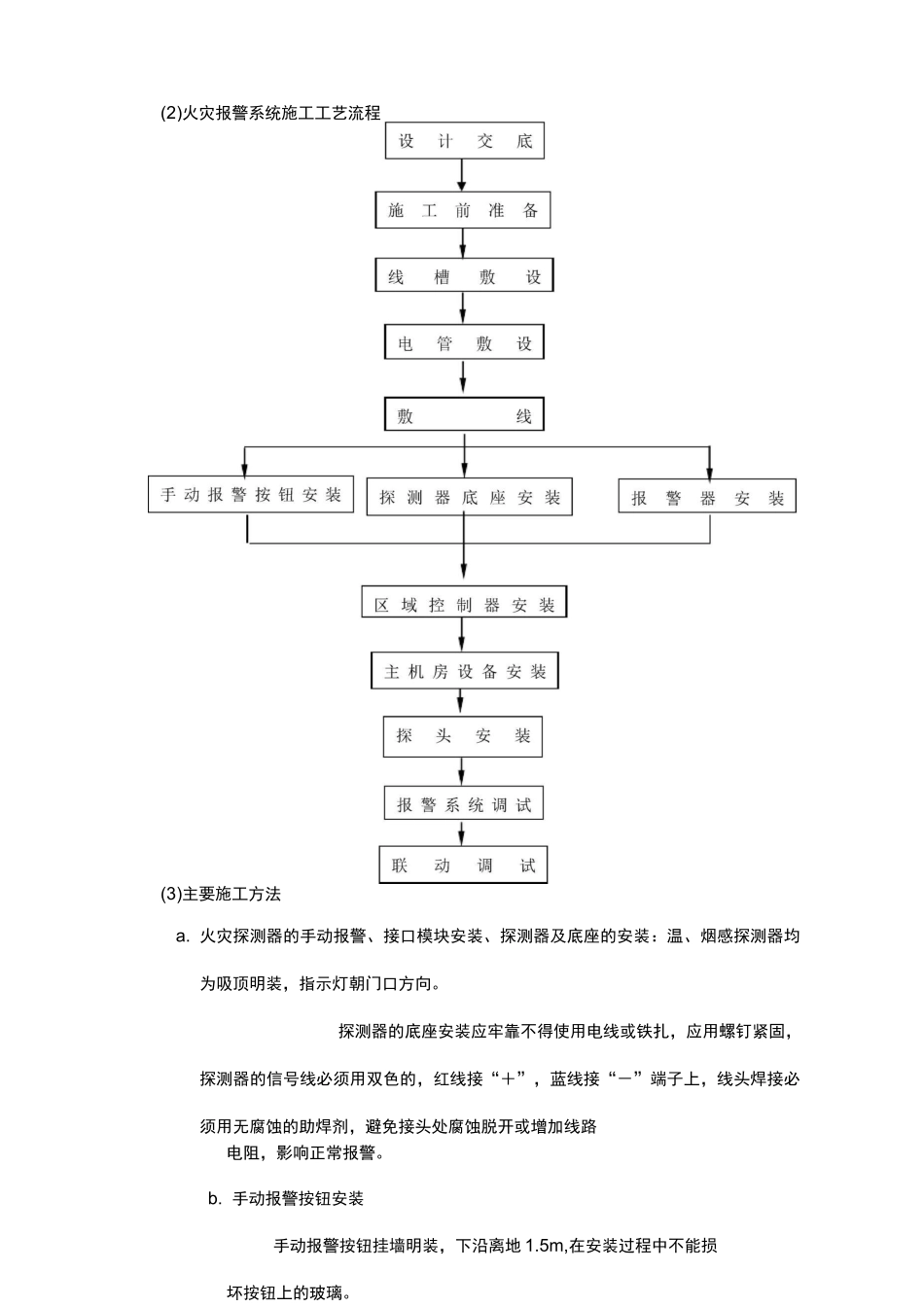

♦弱电系统1.消防报警系统(1)根据国家《火灾自动报警系统设计规范》、《高层民用建筑设计规范》，消防报警系统由消防自动报警系统、消防联动控制系统及消防通讯系统组成。本工程消防报警装置、消防报警控制中心设在大楼内，各种探测器装置于适当环境下具有自动警报功能，不受电磁干扰。消防联动控制系统由下列子系统组成：a、火灾探测系统b、消防栓控制系统c、自动喷淋控制系统d、消防电源的控制系统e、消防广播控制系统f、消防电话系统g、消防控制电源h、消防对讲电话系统i、消防排烟系统(2)火灾报警系统施工工艺流程(3)主要施工方法a.火灾探测器的手动报警、接口模块安装、探测器及底座的安装：温、烟感探测器均为吸顶明装，指示灯朝门口方向。探测器的底座安装应牢靠不得使用电线或铁扎，应用螺钉紧固，探测器的信号线必须用双色的，红线接“＋”，蓝线接“－”端子上，线头焊接必须用无腐蚀的助焊剂，避免接头处腐蚀脱开或增加线路电阻，影响正常报警。b.手动报警按钮安装手动报警按钮挂墙明装，下沿离地1.5m,在安装过程中不能损坏按钮上的玻璃。c.接口模块安装（控制模块、输入模块）：接口模块安装位置应便于维修，如水流指示器的信号接口模块安装在吊平顶内时要开维修孔洞。d.火灾报警控制器安装电缆芯线所配导线的端部，均应标明编号。火灾报警控制器将电源线，探测器回路线，通信线分别加套管并编号；楼层显示器内电源线、通信线分别加套并编号，联动控制器内应将电源线、通信线、音频信号线、联动信号线、回路线分别加套编号；所有编号与图纸上的编号一致，字迹要清楚，有改动处应在图纸上明确标注。e.消防联动控制设备安装a）联动设备的接线，必须在确认线路无故障，设备所提供的联动节点正确的前提下进行。b）消防控制中心内的不同电压等级，不同电流类别的端子，应分开明显标志。c）联动控制器内应将电源、通信线、音频信号线、联动信号线、回收信号线分别加套管并编号，所有编号必须与图纸上的编号一致。字迹要清楚，有改动处应在图纸上作明确标注。f.系统供电a)火灾自动报警系统应设有主电源与直流备用电源。主电源应采用消防电源，直流备用电源宜采用火灾报警器的专用蓄电池，当直流备用电源采用消防系统集中设置蓄电池时，火灾报警控制器应采用单独的供电回路，并能保证在消防系统处于最大负载时，不影响报警控制器的正常工作。b)消防专用主电源最好由消防值班室，或在消防控制中心直接操作。2.结构化综合布线系统(PDS)(1)材料选用本工程垂直主干道应采用光纤传送，水平传送宜采用超五类非屏蔽8芯双绞线。从满足局域网及管理需要出发，以提供高速信息传输通道为基础，满足办公、会议为目标的计算机网络需求的PDS布线系统，能适应快速、安全、正确的数据及语音传输的通讯系统。(2)施工工艺流程（3）主要施工方法a.线缆敷设时应平直，不能产生扭曲和打圈现象，不得受到外力的损伤；线缆敷设的弯曲半径不小于此线缆直径的10倍。在垂直线槽中敷设时，每隔60cm应绑扎一下。b.线缆的两端应有统一的端子打印号码，字迹清楚、牢固。c.线缆在终端口要留有足够的接线余量（通常不小于50cm），盘好放在预埋盒内，以防损坏。在配线柜处的接线余量应按供应商的意见留足（一般留5m）d.线缆敷设时从配线架至终端出口，线缆中间不得剪断和接续。当供应商确认需接续时应有专门的技术措施给予保证。e.线缆敷设时牵引力应适当，以防拉断线缆，当遇到较大阻力时应先查清原因，消除故障后再敷设。f.当信息插座和电源插座邻近安装时，两者相8巨200mm，底边距地板标高300mm,并采用暗埋式；信息插座安装在金属暗盒内时,此暗盒与墙壁的外表面成水平（或者略低于此表面）。g.各水平线自配线室出发，沿本层的线槽或通过吊顶的金属管和埋于墙内的金属管，到达信息插座暗盒内连接信息插座。水平线的安装在吊顶安装之前完成。h.配线室安装配线架或计算机网络通讯设备时,配线架应安装在木板上，且表面要涂有防火漆或安装在标准的机柜内。配线室应有防水措施，为满足消防法规，每个配线室都应装有烟雾传感器。i.在施工过程中，服从业主的协调工作。j.在施工过程中，确保工期如期完成,在抓进度的同...
