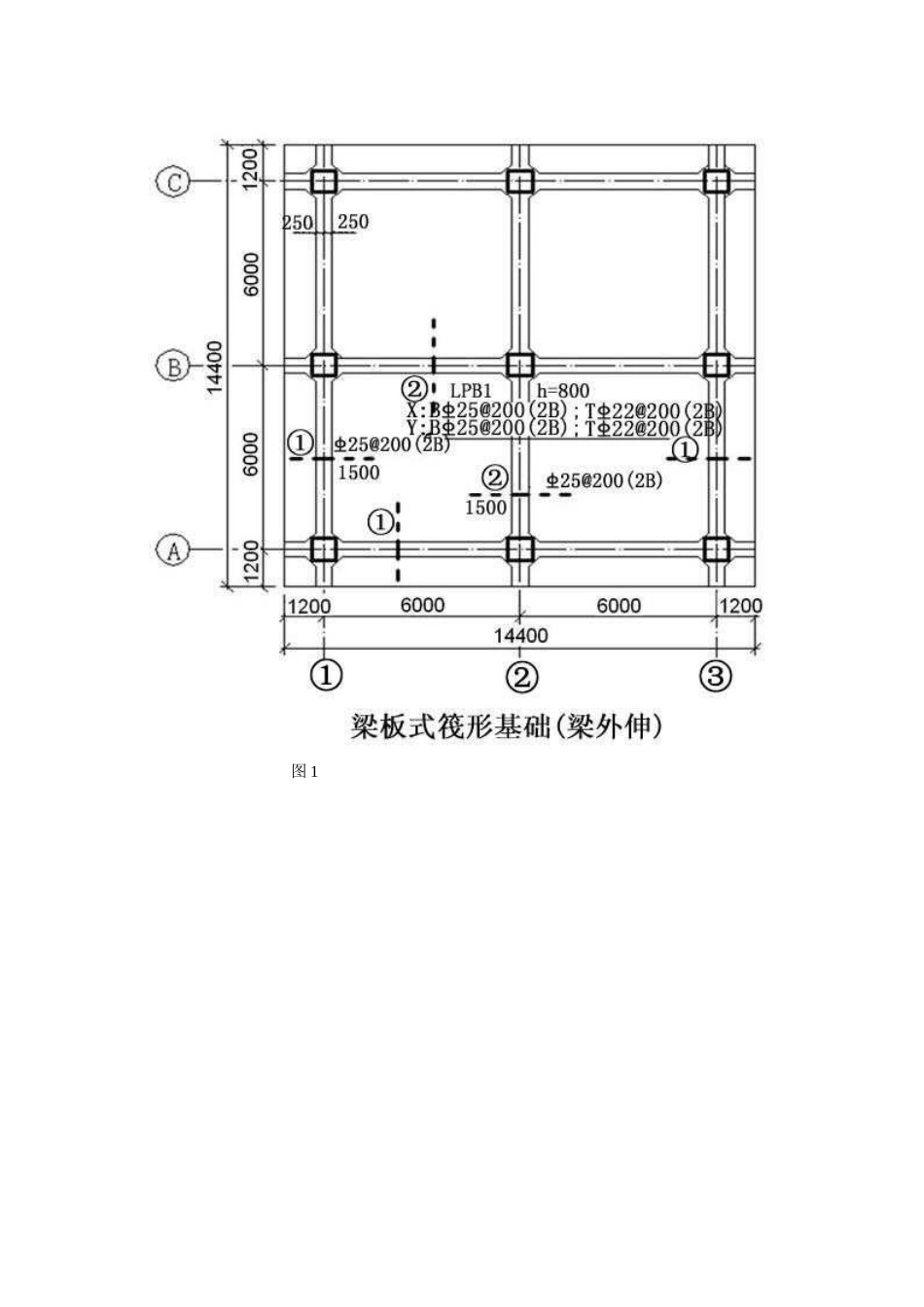

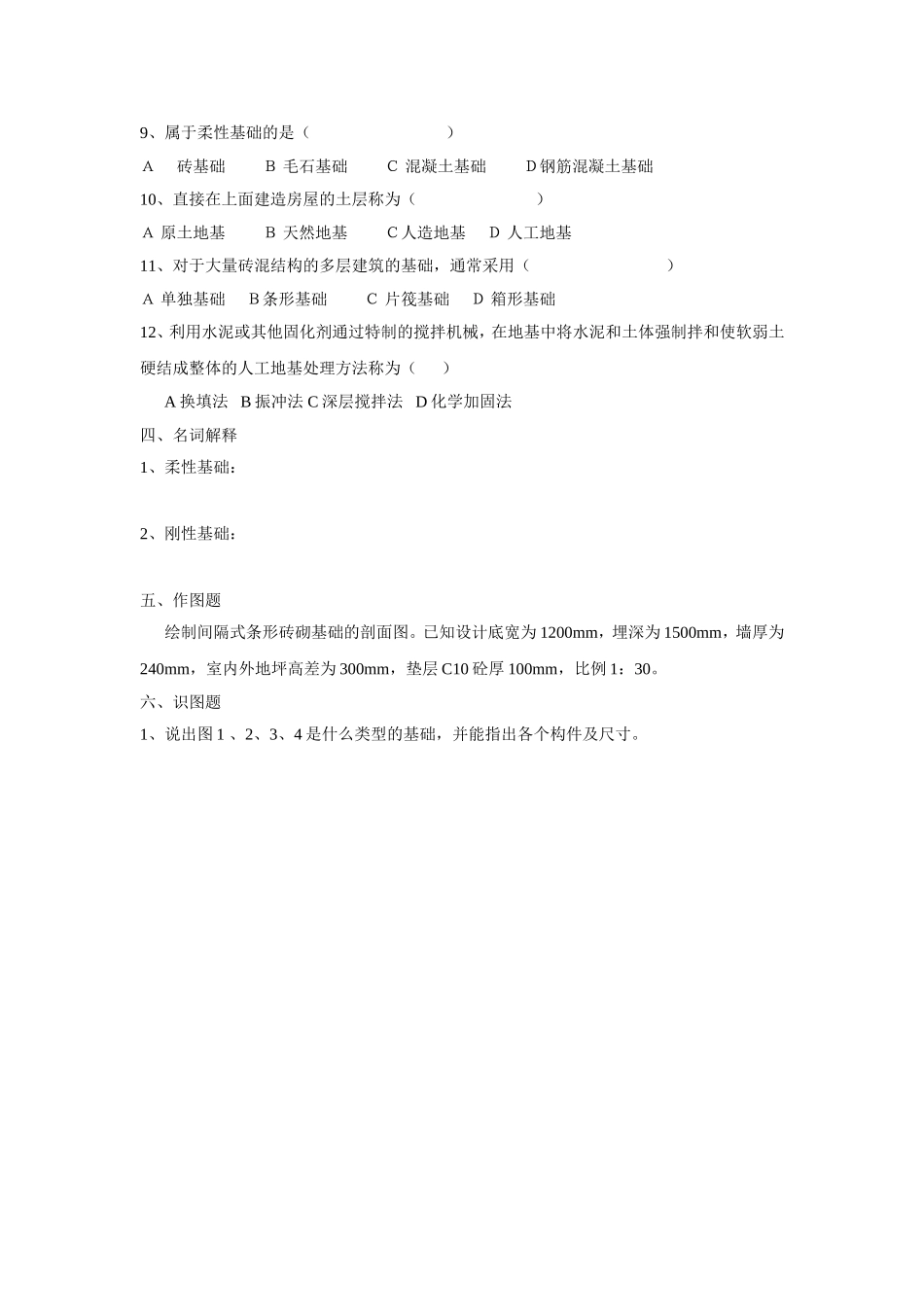

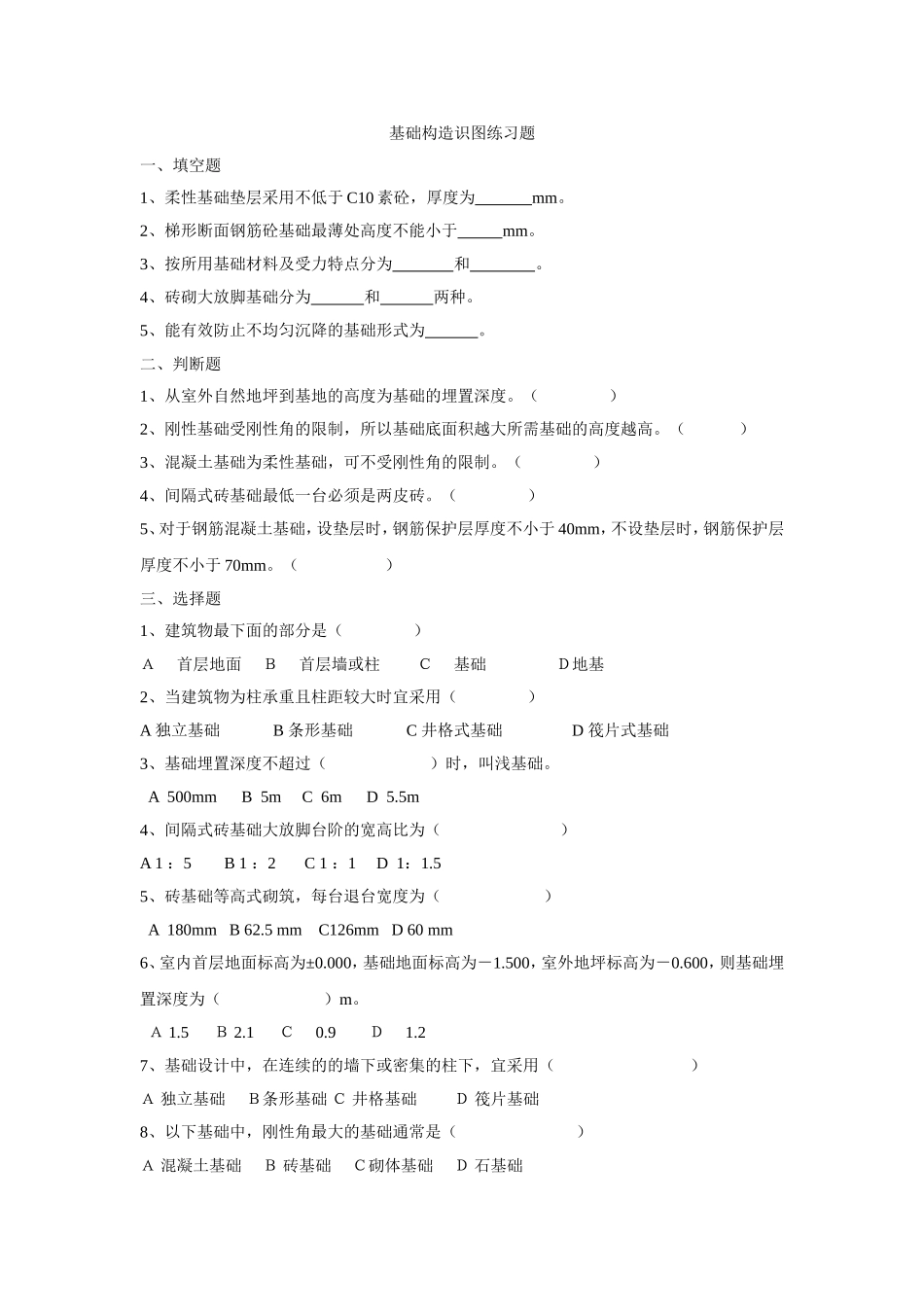

基础构造识图练习题一、填空题1、柔性基础垫层采用不低于C10素砼，厚度为mm。2、梯形断面钢筋砼基础最薄处高度不能小于mm。3、按所用基础材料及受力特点分为和。4、砖砌大放脚基础分为和两种。5、能有效防止不均匀沉降的基础形式为。二、判断题1、从室外自然地坪到基地的高度为基础的埋置深度。（）2、刚性基础受刚性角的限制，所以基础底面积越大所需基础的高度越高。（）3、混凝土基础为柔性基础，可不受刚性角的限制。（）4、间隔式砖基础最低一台必须是两皮砖。（）5、对于钢筋混凝土基础，设垫层时，钢筋保护层厚度不小于40mm，不设垫层时，钢筋保护层厚度不小于70mm。（）三、选择题1、建筑物最下面的部分是（）Ａ首层地面Ｂ首层墙或柱Ｃ基础Ｄ地基2、当建筑物为柱承重且柱距较大时宜采用（）A独立基础B条形基础C井格式基础D筏片式基础3、基础埋置深度不超过（）时，叫浅基础。A500mmB5mC6mD5.5m4、间隔式砖基础大放脚台阶的宽高比为（）A1：5B1：2C1：1D1：1.55、砖基础等高式砌筑，每台退台宽度为（）A180mmB62.5mmC126mmD60mm6、室内首层地面标高为±0.000，基础地面标高为－1.500，室外地坪标高为－0.600，则基础埋置深度为（）m。Ａ1.5Ｂ2.1Ｃ0.9Ｄ1.27、基础设计中，在连续的的墙下或密集的柱下，宜采用（）Ａ独立基础Ｂ条形基础Ｃ井格基础Ｄ筏片基础8、以下基础中，刚性角最大的基础通常是（）Ａ混凝土基础Ｂ砖基础Ｃ砌体基础Ｄ石基础9、属于柔性基础的是（）Ａ砖基础Ｂ毛石基础Ｃ混凝土基础Ｄ钢筋混凝土基础10、直接在上面建造房屋的土层称为（）Ａ原土地基Ｂ天然地基Ｃ人造地基Ｄ人工地基11、对于大量砖混结构的多层建筑的基础，通常采用（）Ａ单独基础Ｂ条形基础Ｃ片筏基础Ｄ箱形基础12、利用水泥或其他固化剂通过特制的搅拌机械，在地基中将水泥和土体强制拌和使软弱土硬结成整体的人工地基处理方法称为（）A换填法B振冲法C深层搅拌法D化学加固法四、名词解释1、柔性基础：2、刚性基础：五、作图题绘制间隔式条形砖砌基础的剖面图。已知设计底宽为1200mm，埋深为1500mm，墙厚为240mm，室内外地坪高差为300mm，垫层C10砼厚100mm，比例1：30。六、识图题1、说出图1、2、3、4是什么类型的基础，并能指出各个构件及尺寸。图1图2图3图42、看图完成填空(1)该基础是基础，垫层宽，厚。(2)该基础的材料是，垫层的材料是。基础的埋置深度，基础高。(3)该基础防潮层的位置。3、1、基础墙厚度为mm；2、室内外高差为m；3、垫层厚度为mm；长、宽分别为、mm。4、垫层底面标高为m；5、基础埋置深度为室内地面以下m；6、防潮层设在室内地面以下mm处。
