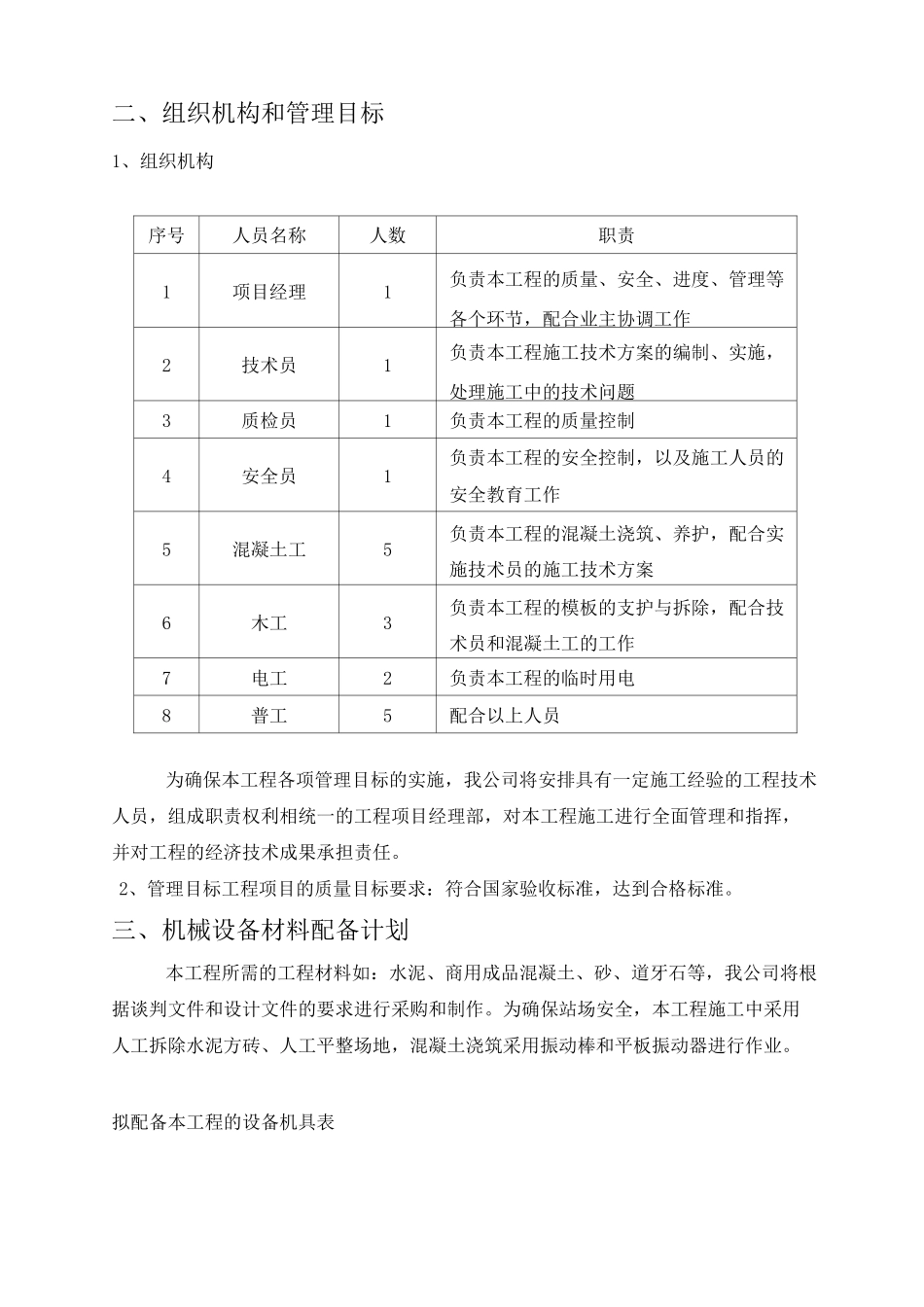

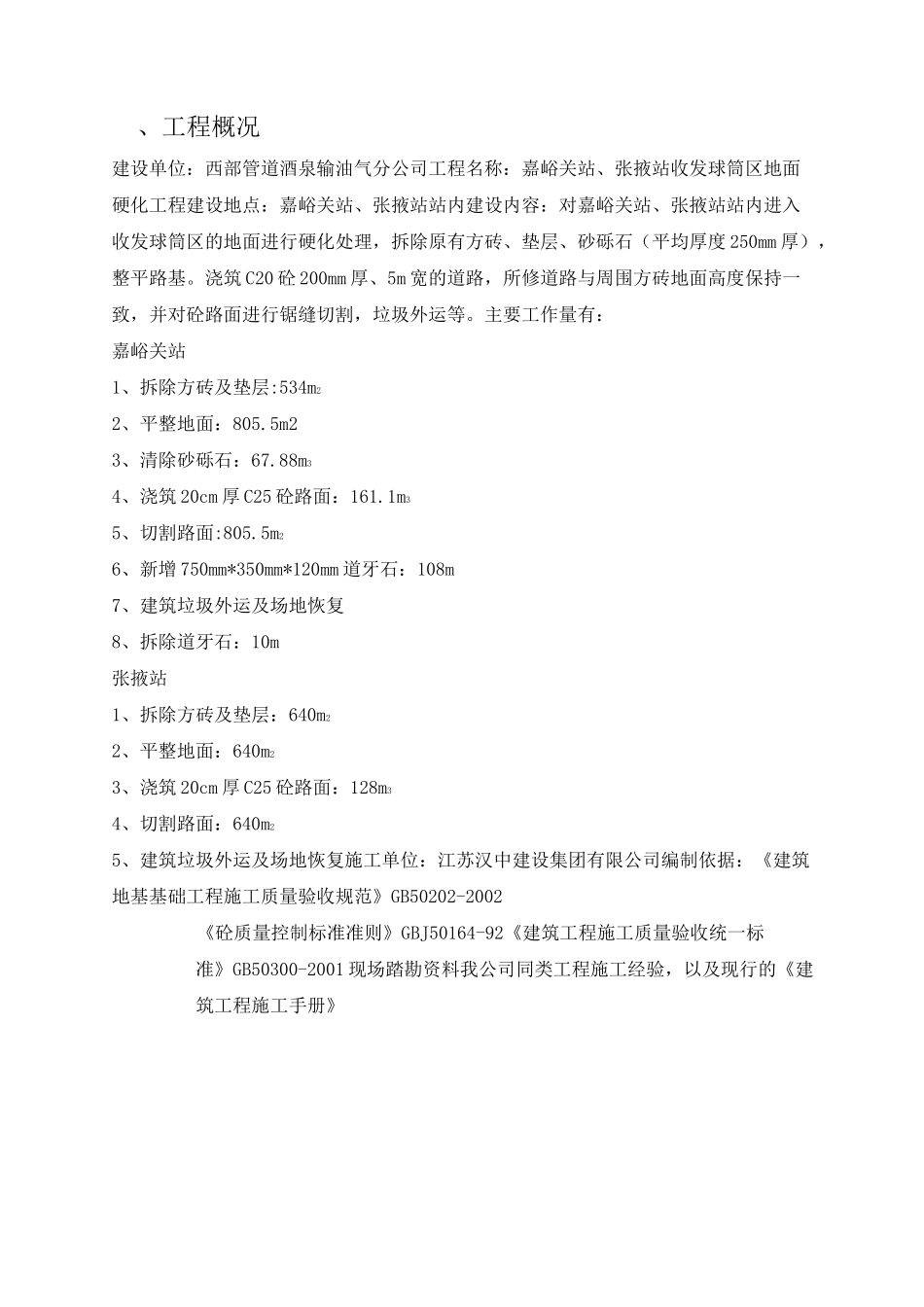

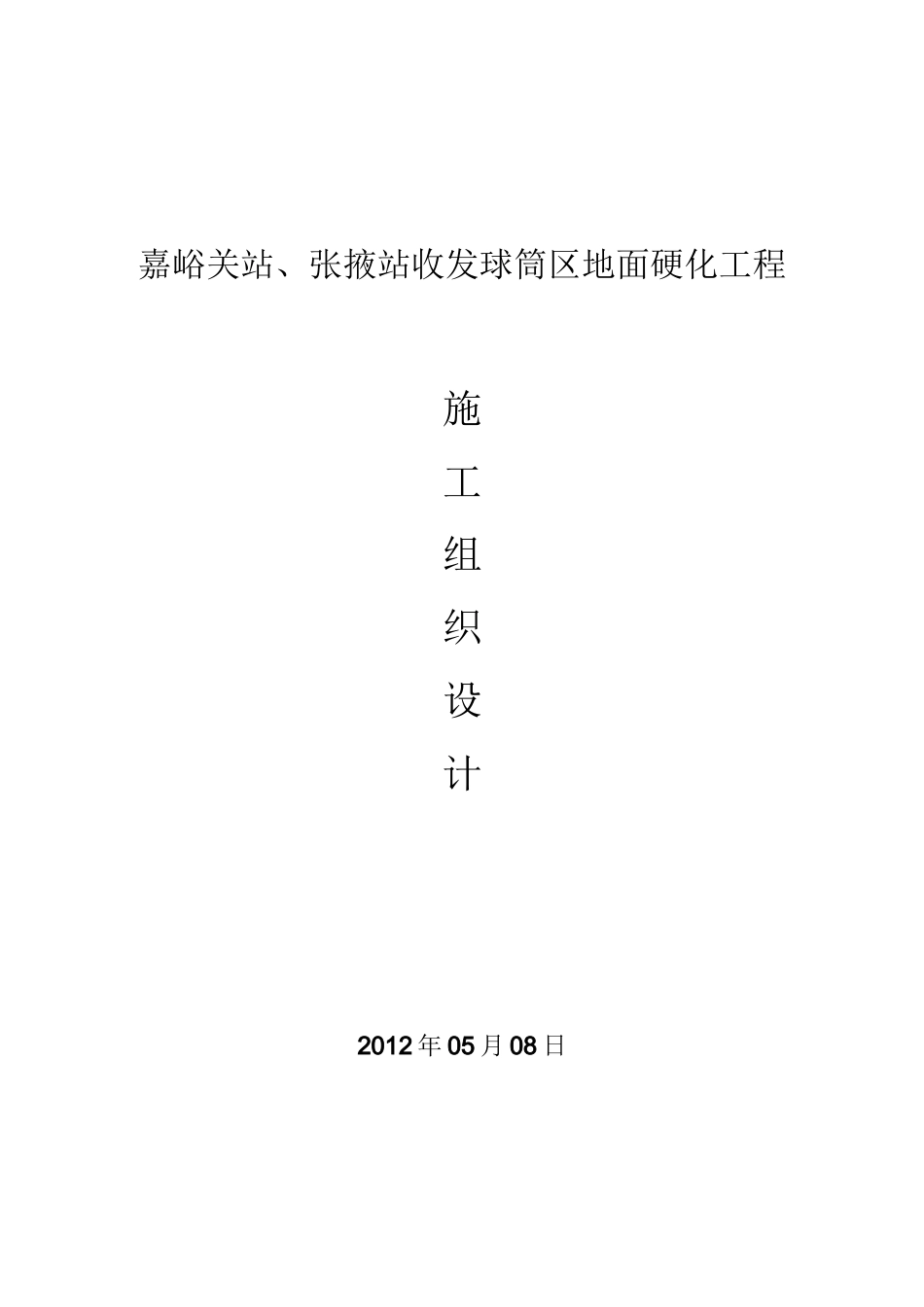

嘉峪关站、张掖站收发球筒区地面硬化工程施工组织设计2012年05月08日、工程概况建设单位：西部管道酒泉输油气分公司工程名称：嘉峪关站、张掖站收发球筒区地面硬化工程建设地点：嘉峪关站、张掖站站内建设内容：对嘉峪关站、张掖站站内进入收发球筒区的地面进行硬化处理，拆除原有方砖、垫层、砂砾石（平均厚度250mm厚），整平路基。浇筑C20砼200mm厚、5m宽的道路，所修道路与周围方砖地面高度保持一致，并对砼路面进行锯缝切割，垃圾外运等。主要工作量有：嘉峪关站1、拆除方砖及垫层:534m22、平整地面：805.5m23、清除砂砾石：67.88m34、浇筑20cm厚C25砼路面：161.1m35、切割路面:805.5m26、新增750mm*350mm*120mm道牙石：108m7、建筑垃圾外运及场地恢复8、拆除道牙石：10m张掖站1、拆除方砖及垫层：640m22、平整地面：640m23、浇筑20cm厚C25砼路面：128m34、切割路面：640m25、建筑垃圾外运及场地恢复施工单位：江苏汉中建设集团有限公司编制依据：《建筑地基基础工程施工质量验收规范》GB50202-2002《砼质量控制标准准则》GBJ50164-92《建筑工程施工质量验收统一标准》GB50300-2001现场踏勘资料我公司同类工程施工经验，以及现行的《建筑工程施工手册》二、组织机构和管理目标1、组织机构序号人员名称人数职责1项目经理1负责本工程的质量、安全、进度、管理等各个环节，配合业主协调工作2技术员1负责本工程施工技术方案的编制、实施，处理施工中的技术问题3质检员1负责本工程的质量控制4安全员1负责本工程的安全控制，以及施工人员的安全教育工作5混凝土工5负责本工程的混凝土浇筑、养护，配合实施技术员的施工技术方案6木工3负责本工程的模板的支护与拆除，配合技术员和混凝土工的工作7电工2负责本工程的临时用电8普工5配合以上人员为确保本工程各项管理目标的实施，我公司将安排具有一定施工经验的工程技术人员，组成职责权利相统一的工程项目经理部，对本工程施工进行全面管理和指挥，并对工程的经济技术成果承担责任。2、管理目标工程项目的质量目标要求：符合国家验收标准，达到合格标准。三、机械设备材料配备计划本工程所需的工程材料如：水泥、商用成品混凝土、砂、道牙石等，我公司将根据谈判文件和设计文件的要求进行采购和制作。为确保站场安全，本工程施工中采用人工拆除水泥方砖、人工平整场地，混凝土浇筑采用振动棒和平板振动器进行作业。拟配备本工程的设备机具表序号名称数量备注1混凝土振动棒42平板振动器43柴油发电机14空压机15切割机26风镐27电镐28打夯机19水准仪110搅拌机111翻斗车15吨12手推车513钢模板数量满足现场施工需要14彩钢板数量满足现场施工需要15钢管数量满足现场施工需要16扣件数量满足现场施工需要17铁锹1018十字镐519皮桶1020抹子2021铁丝数量满足现场施工需要22水平尺杆523施工线数量满足现场施工需要24卷尺525警示带数量满足现场施工需要26警示牌数量满足现场施工需要27配电箱328皮卡车129中巴车130拉水车1四、施工工艺及流程1、施工现场与站场设备管线的隔离为确保站场工艺管线及设备的安全和正常运行，施工前采用彩钢板对施工现场与站场设备管线的进行隔离，避免在施工过程中对设备及工艺管线造成碰撞和损坏。对彩钢板进行加固固定，避免被风吹开造成其他安全事故。2、测量、定位、放线由施工技术人员依据设计图纸的要求对需要整改的场地和需要切割的路面进行测量、定位，确定好施工区域后进行放线或撒灰线。3、拆除水泥方砖及垫层测量完成后，开始进入拆除工作。地面水泥方砖的拆除全部采用人工拆除，尽量保持方砖的完整性。拆除的方砖运至指定的堆放区域，并且码放整齐。方砖垫层的拆除根据垫层土质和密实度，采用不同的拆除方法，人工拆除垫层使用的工具包括铁锹、十字镐，垫层密实度过于大的区域需用风镐或电镐进行破碎，然后再采用人工拆除和清理。所有拆除掉的垫层土和砾石用翻斗车运至指定的垃圾场或倒卸地点。4、现场的清理、平整、标高测量水泥方砖和垫层拆除完毕后，对施工现场进行清理和平整，根据混凝土路面的设计厚度要求，使用水准仪对场地周边进行标高测量，测量点进行打桩标记，然后使用施工线连接每一处标高标记点，...
