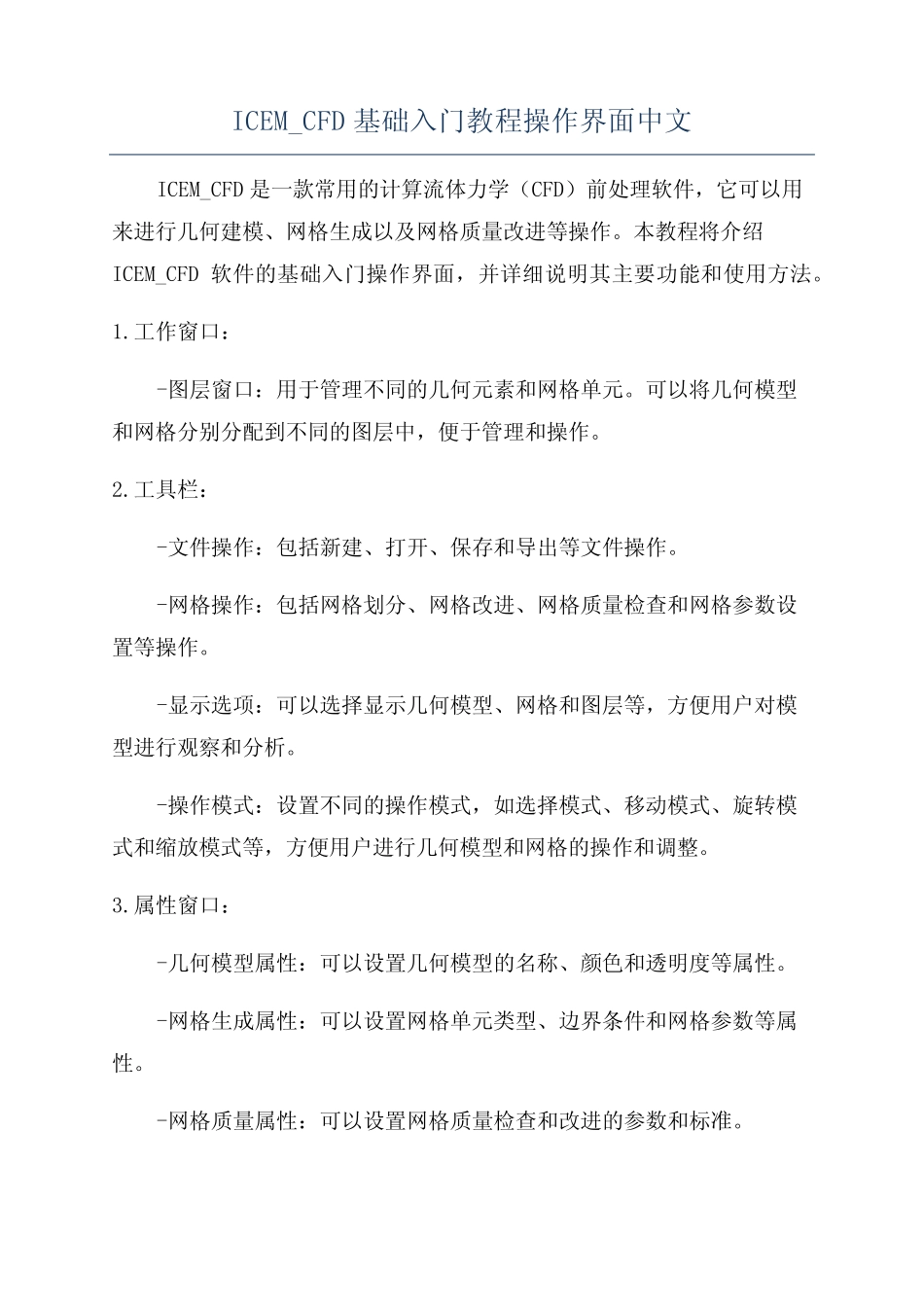

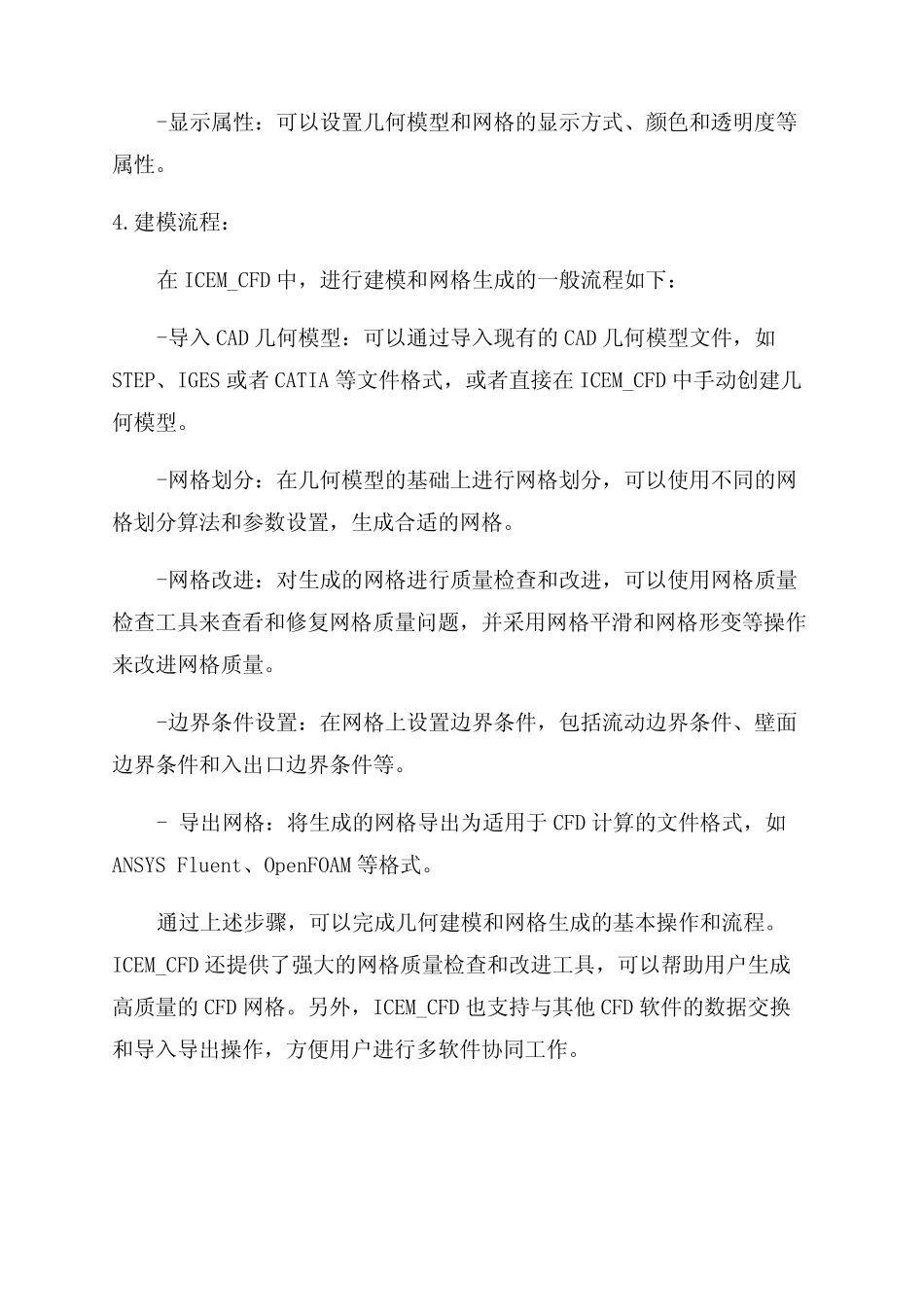

ICEM_CFD基础入门教程操作界面中文ICEM_CFD是一款常用的计算流体力学(CFD)前处理软件,它可以用来进行几何建模、网格生成以及网格质量改进等操作。本教程将介绍ICEM_CFD软件的基础入门操作界面,并详细说明其主要功能和使用方法。1.工作窗口:-图层窗口:用于管理不同的几何元素和网格单元。可以将几何模型和网格分别分配到不同的图层中,便于管理和操作。2.工具栏:-文件操作:包括新建、打开、保存和导出等文件操作。-网格操作:包括网格划分、网格改进、网格质量检查和网格参数设置等操作。-显示选项:可以选择显示几何模型、网格和图层等,方便用户对模型进行观察和分析。-操作模式:设置不同的操作模式,如选择模式、移动模式、旋转模式和缩放模式等,方便用户进行几何模型和网格的操作和调整。3.属性窗口:-几何模型属性:可以设置几何模型的名称、颜色和透明度等属性。-网格生成属性:可以设置网格单元类型、边界条件和网格参数等属性。-网格质量属性:可以设置网格质量检查和改进的参数和标准。-显示属性:可以设置几何模型和网格的显示方式、颜色和透明度等属性。4.建模流程:在ICEM_CFD中,进行建模和网格生成的一般流程如下:-导入CAD几何模型:可以通过导入现有的CAD几何模型文件,如STEP、IGES或者CATIA等文件格式,或者直接在ICEM_CFD中手动创建几何模型。-网格划分:在几何模型的基础上进行网格划分,可以使用不同的网格划分算法和参数设置,生成合适的网格。-网格改进:对生成的网格进行质量检查和改进,可以使用网格质量检查工具来查看和修复网格质量问题,并采用网格平滑和网格形变等操作来改进网格质量。-边界条件设置:在网格上设置边界条件,包括流动边界条件、壁面边界条件和入出口边界条件等。-导出网格:将生成的网格导出为适用于CFD计算的文件格式,如ANSYSFluent、OpenFOAM等格式。通过上述步骤,可以完成几何建模和网格生成的基本操作和流程。ICEM_CFD还提供了强大的网格质量检查和改进工具,可以帮助用户生成高质量的CFD网格。另外,ICEM_CFD也支持与其他CFD软件的数据交换和导入导出操作,方便用户进行多软件协同工作。
