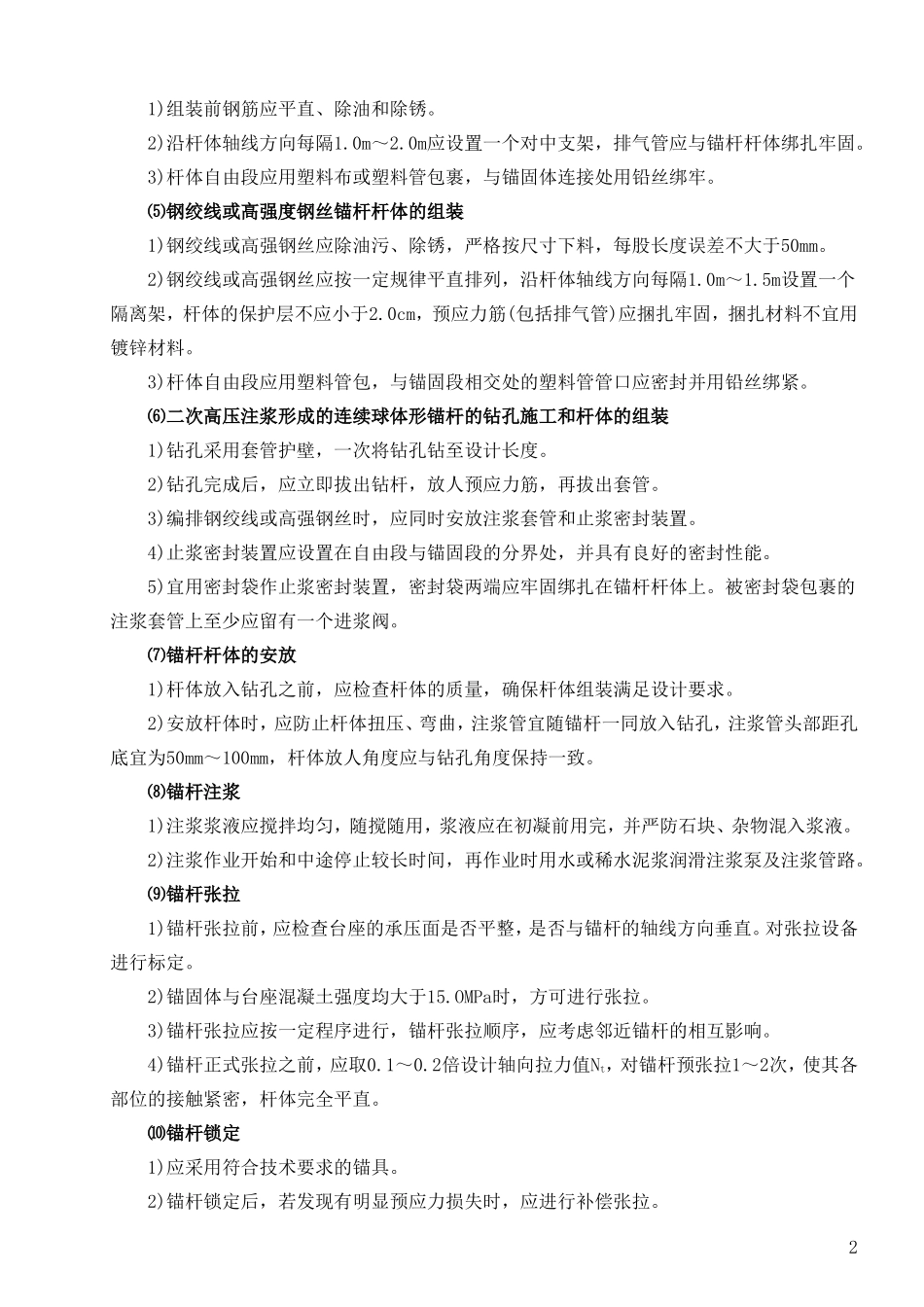

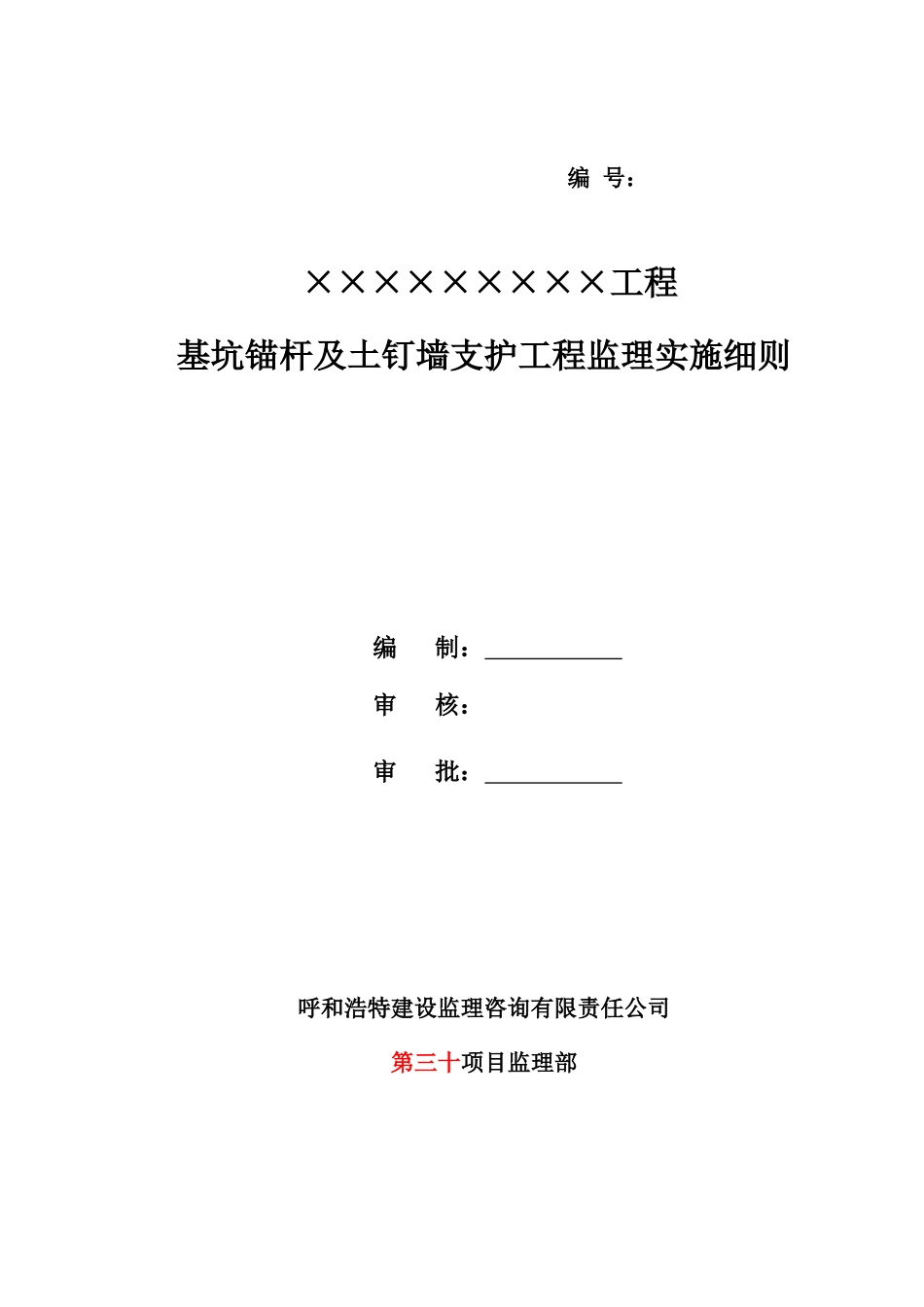

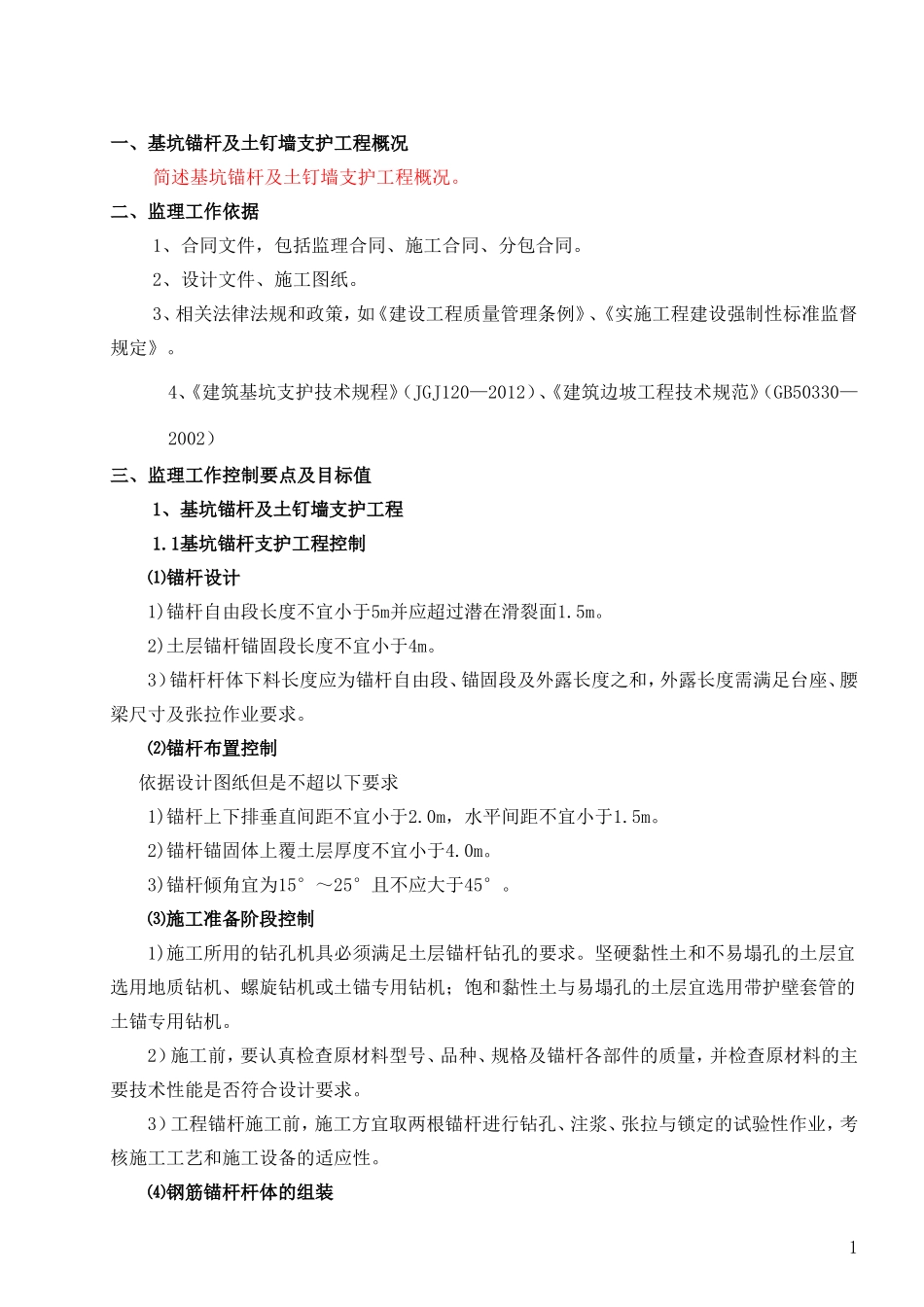

编号：×××××××××工程基坑锚杆及土钉墙支护工程监理实施细则编制：审核：审批：呼和浩特建设监理咨询有限责任公司第三十项目监理部一、基坑锚杆及土钉墙支护工程概况简述基坑锚杆及土钉墙支护工程概况。二、监理工作依据1、合同文件，包括监理合同、施工合同、分包合同。2、设计文件、施工图纸。3、相关法律法规和政策，如《建设工程质量管理条例》、《实施工程建设强制性标准监督规定》。4、《建筑基坑支护技术规程》（JGJ120—2012）、《建筑边坡工程技术规范》（GB50330—2002）三、监理工作控制要点及目标值1、基坑锚杆及土钉墙支护工程1.1基坑锚杆支护工程控制⑴锚杆设计1)锚杆自由段长度不宜小于5m并应超过潜在滑裂面1.5m。2)土层锚杆锚固段长度不宜小于4m。3）锚杆杆体下料长度应为锚杆自由段、锚固段及外露长度之和，外露长度需满足台座、腰梁尺寸及张拉作业要求。⑵锚杆布置控制依据设计图纸但是不超以下要求1)锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m。2)锚杆锚固体上覆土层厚度不宜小于4.0m。3)锚杆倾角宜为15°～25°且不应大于45°。⑶施工准备阶段控制1)施工所用的钻孔机具必须满足土层锚杆钻孔的要求。坚硬黏性土和不易塌孔的土层宜选用地质钻机、螺旋钻机或土锚专用钻机；饱和黏性土与易塌孔的土层宜选用带护壁套管的土锚专用钻机。2）施工前，要认真检查原材料型号、品种、规格及锚杆各部件的质量，并检查原材料的主要技术性能是否符合设计要求。3）工程锚杆施工前，施工方宜取两根锚杆进行钻孔、注浆、张拉与锁定的试验性作业，考核施工工艺和施工设备的适应性。⑷钢筋锚杆杆体的组装11)组装前钢筋应平直、除油和除锈。2)沿杆体轴线方向每隔1.0m～2.0m应设置一个对中支架，排气管应与锚杆杆体绑扎牢固。3)杆体自由段应用塑料布或塑料管包裹，与锚固体连接处用铅丝绑牢。⑸钢绞线或高强度钢丝锚杆杆体的组装1)钢绞线或高强钢丝应除油污、除锈，严格按尺寸下料，每股长度误差不大于50mm。2)钢绞线或高强钢丝应按一定规律平直排列，沿杆体轴线方向每隔1.0m～1.5m设置一个隔离架，杆体的保护层不应小于2.0cm，预应力筋(包括排气管)应捆扎牢固，捆扎材料不宜用镀锌材料。3)杆体自由段应用塑料管包，与锚固段相交处的塑料管管口应密封并用铅丝绑紧。⑹二次高压注浆形成的连续球体形锚杆的钻孔施工和杆体的组装1)钻孔采用套管护壁，一次将钻孔钻至设计长度。2)钻孔完成后，应立即拔出钻杆，放人预应力筋，再拔出套管。3)编排钢绞线或高强钢丝时，应同时安放注浆套管和止浆密封装置。4)止浆密封装置应设置在自由段与锚固段的分界处，并具有良好的密封性能。5)宜用密封袋作止浆密封装置，密封袋两端应牢固绑扎在锚杆杆体上。被密封袋包裹的注浆套管上至少应留有一个进浆阀。⑺锚杆杆体的安放1)杆体放入钻孔之前，应检查杆体的质量，确保杆体组装满足设计要求。2)安放杆体时，应防止杆体扭压、弯曲，注浆管宜随锚杆一同放入钻孔，注浆管头部距孔底宜为50mm～100mm，杆体放人角度应与钻孔角度保持一致。⑻锚杆注浆1)注浆浆液应搅拌均匀，随搅随用，浆液应在初凝前用完，并严防石块、杂物混入浆液。2)注浆作业开始和中途停止较长时间，再作业时用水或稀水泥浆润滑注浆泵及注浆管路。⑼锚杆张拉1)锚杆张拉前，应检查台座的承压面是否平整，是否与锚杆的轴线方向垂直。对张拉设备进行标定。2)锚固体与台座混凝土强度均大于15.OMPa时，方可进行张拉。3)锚杆张拉应按一定程序进行，锚杆张拉顺序，应考虑邻近锚杆的相互影响。4)锚杆正式张拉之前，应取0.1～0.2倍设计轴向拉力值Nt，对锚杆预张拉1～2次，使其各部位的接触紧密，杆体完全平直。⑽锚杆锁定1)应采用符合技术要求的锚具。2)锚杆锁定后，若发现有明显预应力损失时，应进行补偿张拉。2⑾喷射混凝土1)喷射作业应分段进行，同一分段内喷射顺序应自下而上，一次喷射厚度不宜小于40mm。2)喷射混凝土时，喷头与受喷面直保持垂直，距离宜为0.6m～1.Om。3)喷射混凝土终凝2h后，应喷水养护，养护时间根据气温确定，宜为3～7d。1.2土钉墙支护工程控制⑴施工机具1)成孔机具的选择和工艺要适应现场土质特点和...
