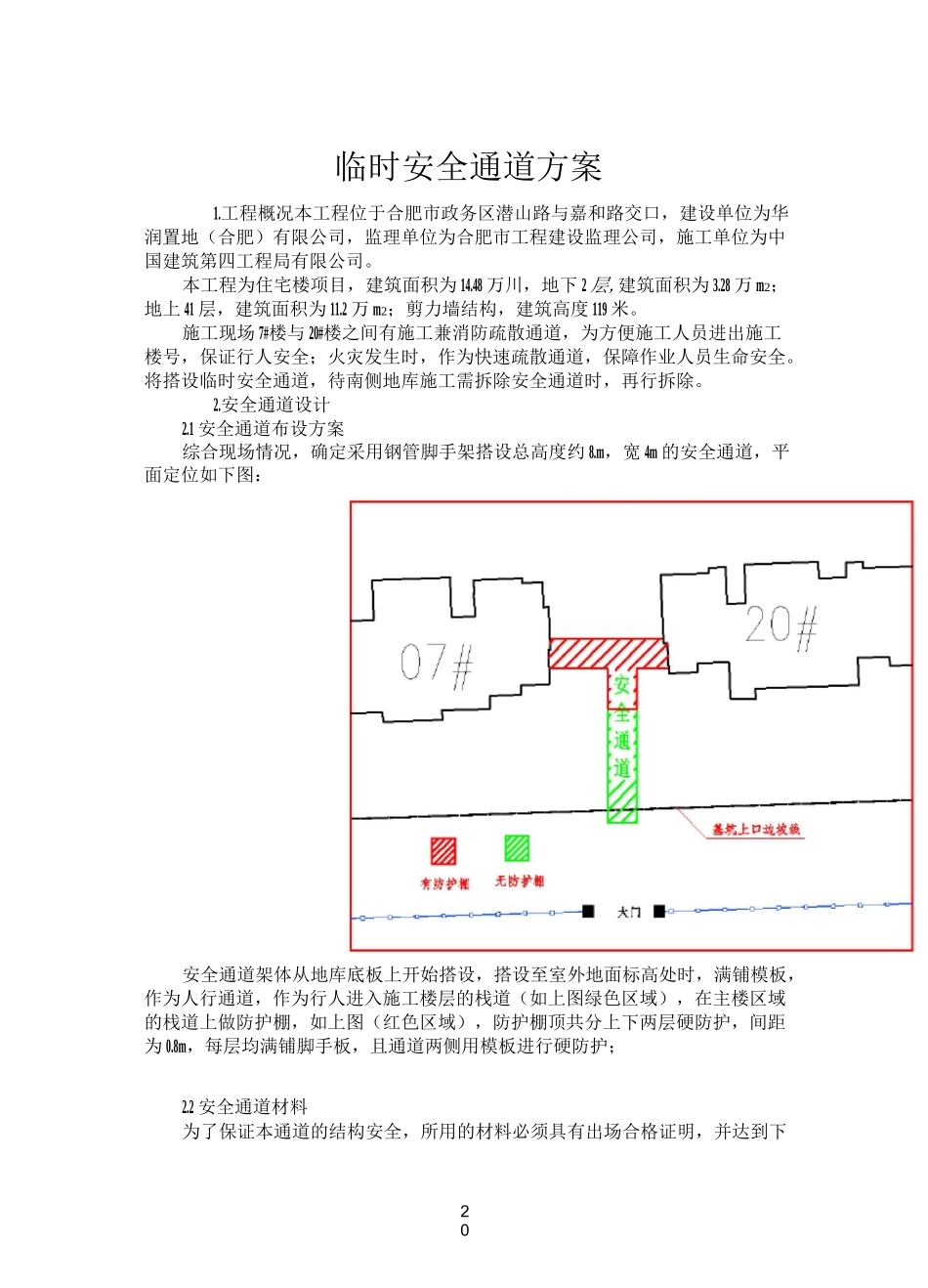

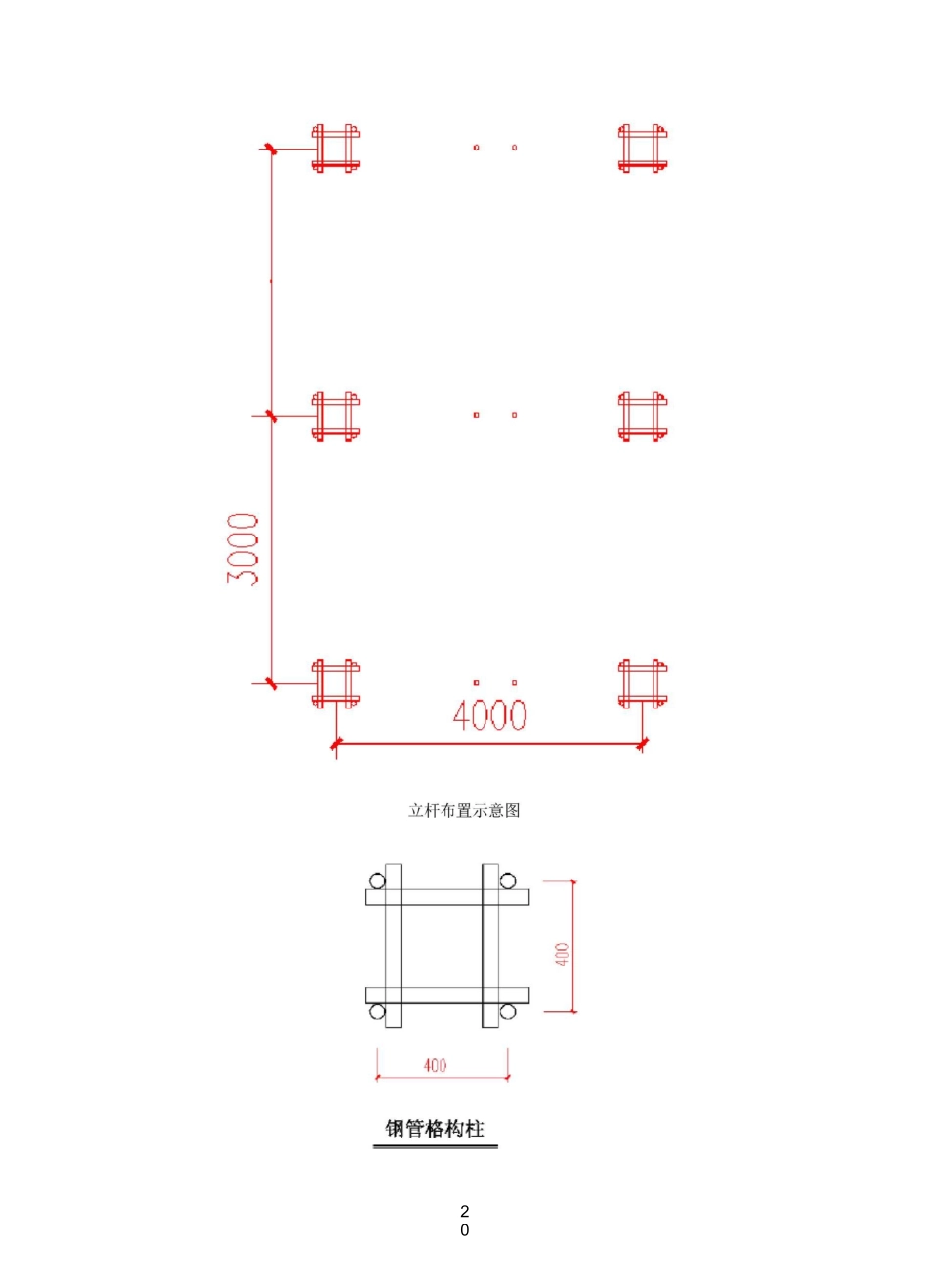

20临时安全通道方案1.工程概况本工程位于合肥市政务区潜山路与嘉和路交口，建设单位为华润置地（合肥）有限公司，监理单位为合肥市工程建设监理公司，施工单位为中国建筑第四工程局有限公司。本工程为住宅楼项目，建筑面积为14.48万川，地下2层,建筑面积为3.28万m2；地上41层，建筑面积为11.2万m2；剪力墙结构，建筑高度119米。施工现场7#楼与20#楼之间有施工兼消防疏散通道，为方便施工人员进出施工楼号，保证行人安全；火灾发生时，作为快速疏散通道，保障作业人员生命安全。将搭设临时安全通道，待南侧地库施工需拆除安全通道时，再行拆除。2.安全通道设计2.1安全通道布设方案综合现场情况，确定采用钢管脚手架搭设总高度约8.m，宽4m的安全通道，平面定位如下图：安全通道架体从地库底板上开始搭设，搭设至室外地面标高处时，满铺模板，作为人行通道，作为行人进入施工楼层的栈道（如上图绿色区域），在主楼区域的栈道上做防护棚，如上图（红色区域），防护棚顶共分上下两层硬防护，间距为0.8m，每层均满铺脚手板，且通道两侧用模板进行硬防护；2.2安全通道材料为了保证本通道的结构安全，所用的材料必须具有出场合格证明，并达到下20列要求：钢管：钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管。采用外径48mm、壁厚3.5mm的焊接钢管，考虑到市场实际供应情况，故按3.0计算。钢管的材质使用力学性适中、稳定的Q235A钢，其材质应符合《碳素结构钢》（GB/T700）的相应规定。钢管表面平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管外径、壁厚，允许偏差不大于-0.5mm，两端面切斜应不大于1.7mm。外表面锈蚀深度应引.5mm,弯曲变形和各种95mm杆件钢管端部弯曲弐mm,立杆钢管弯曲变形当3mVLV4m时勻2mm,在4mVLV6.5时三20mm；用作水平杆、斜杆的钢管弯形S0mm。超过规定值不得使用。严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管。扣件：扣件采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，螺纹均应符合《普通螺纹》（GB198-81）的规定，在螺栓扭矩达65N・m时，不得发生破坏；严禁使用加工不合格、无出厂合格证、表面裂纹,变形，锈蚀的扣件，扣件活动部位应灵活转动，夹紧钢管时，开口处的最小距离应不小于5mm，扣件表面应涂刷黄色防锈漆。木脚手板应采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》（GBJ5）中II级材质的规定。两端应各设直径为4mm的镀锌钢丝箍两道。3.安全通道结构及搭设3.1安全通道结构本安全通道采用横向承重结构体系钢管格构柱横向间距4米，纵向间距3米。结构平面布置图如下图所示：20202020第一道水平横杆（扫地杆）距立柱下端300mm，以上间距1500mm，顶部棚间距800mm。主要采用400*400的格构柱做承重杆件，通道中部沿通道走向每3米设置两根单立杆，水平杆与格构柱拉通。3.2安全通道构造要求3.2.1立杆在竖立杆时，用单支6m钢管，不得采用对接钢管，禁止使用弯曲钢管。3.2.2水平杆横向水平杆长度宜用整根钢管，纵向水平杆长度宜采用6米长钢管搭设，大横杆置于双排立柱内侧，与立杆必须用直角扣件扣紧。水平杆连接采用搭接，搭接长度不小于1000mm，并用不少于三个旋转扣件等间距扣牢，端部扣件盖板的边缘至杆端距离不应小于100mm。水平杆杆接头与相邻立杆距离不大于立杆纵距的1/3。同一水平和竖向相邻的两根水平杆的接头均应相互错开，不得出现在同一跨间内，相邻的水平间距部小于500mm。3.2.3剪刀撑剪刀撑与地面的倾角在45~60度之间，杆件搭接长度不小于1000mm，并用不少于三个旋转扣件等间距扣牢，端部扣件盖板的边缘至杆端距离不小于200mm。3.2.4排架斜杆排架内斜杆与立杆连接，搭设时将斜杆的一头扣在立杆上，另一头扣在上层顶棚钢杆中部，中间与下层顶棚钢杆相交处也用扣件扣紧，间距1.5米。3.2.5脚手板脚手板纵向铺设，连接处应尽量选在承重排架处。采用对接平铺，对接处下侧设两根纵向杆，脚手板外伸长度为130〜150mm脚手板下的纵向钢管间距不大于400mm。3.3安全通道搭设及验收3.3.1搭设顺序搭设...
