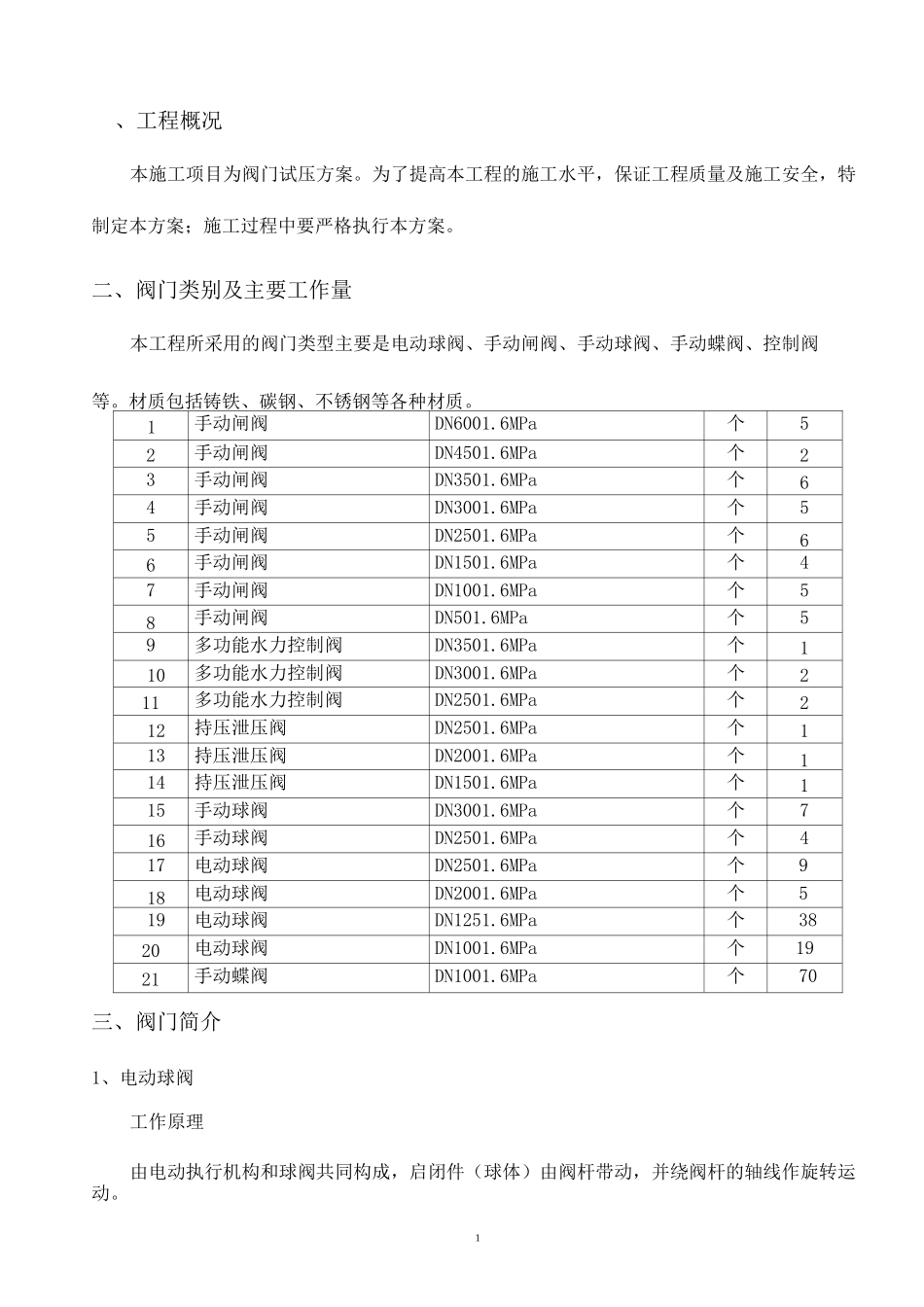

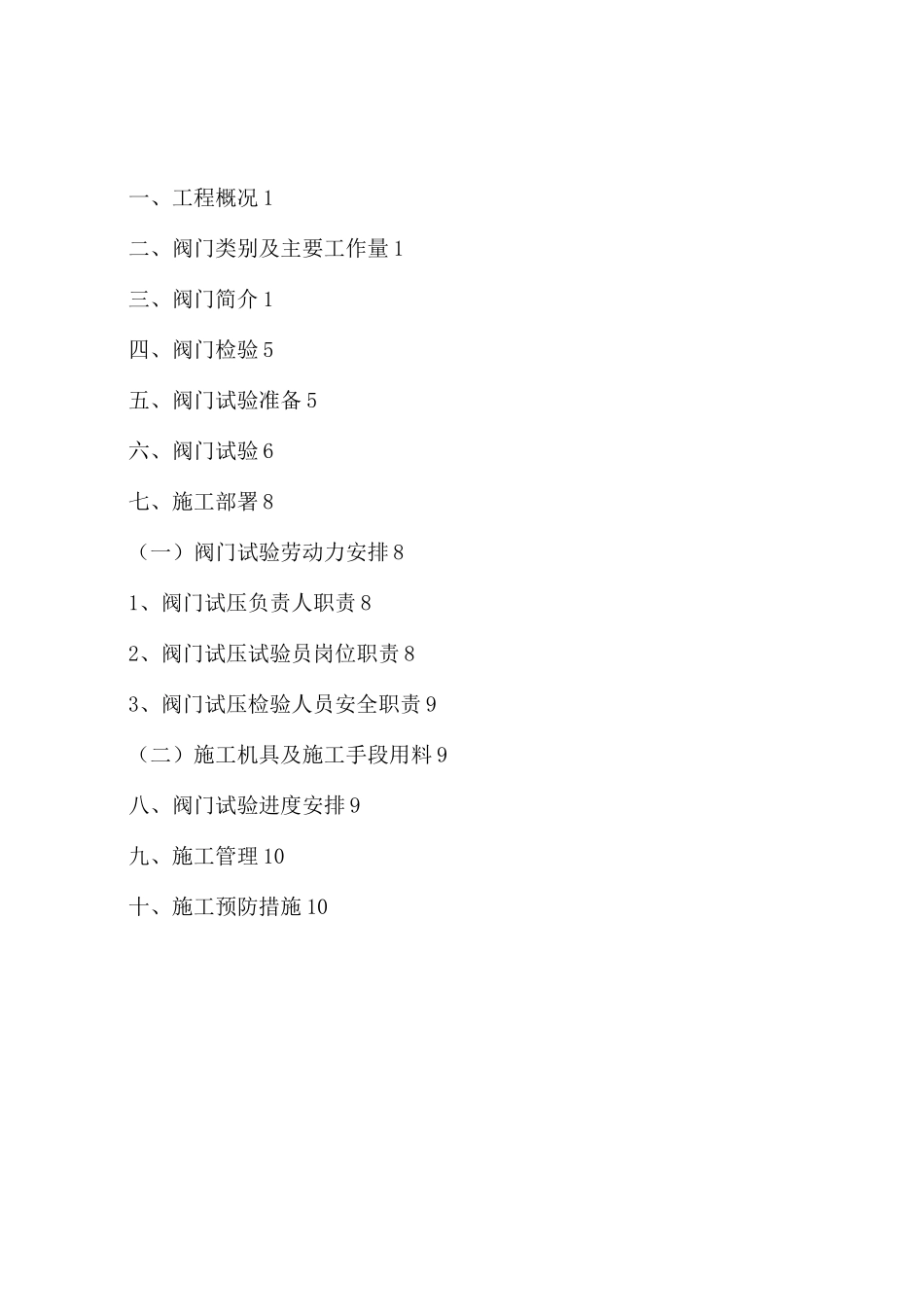

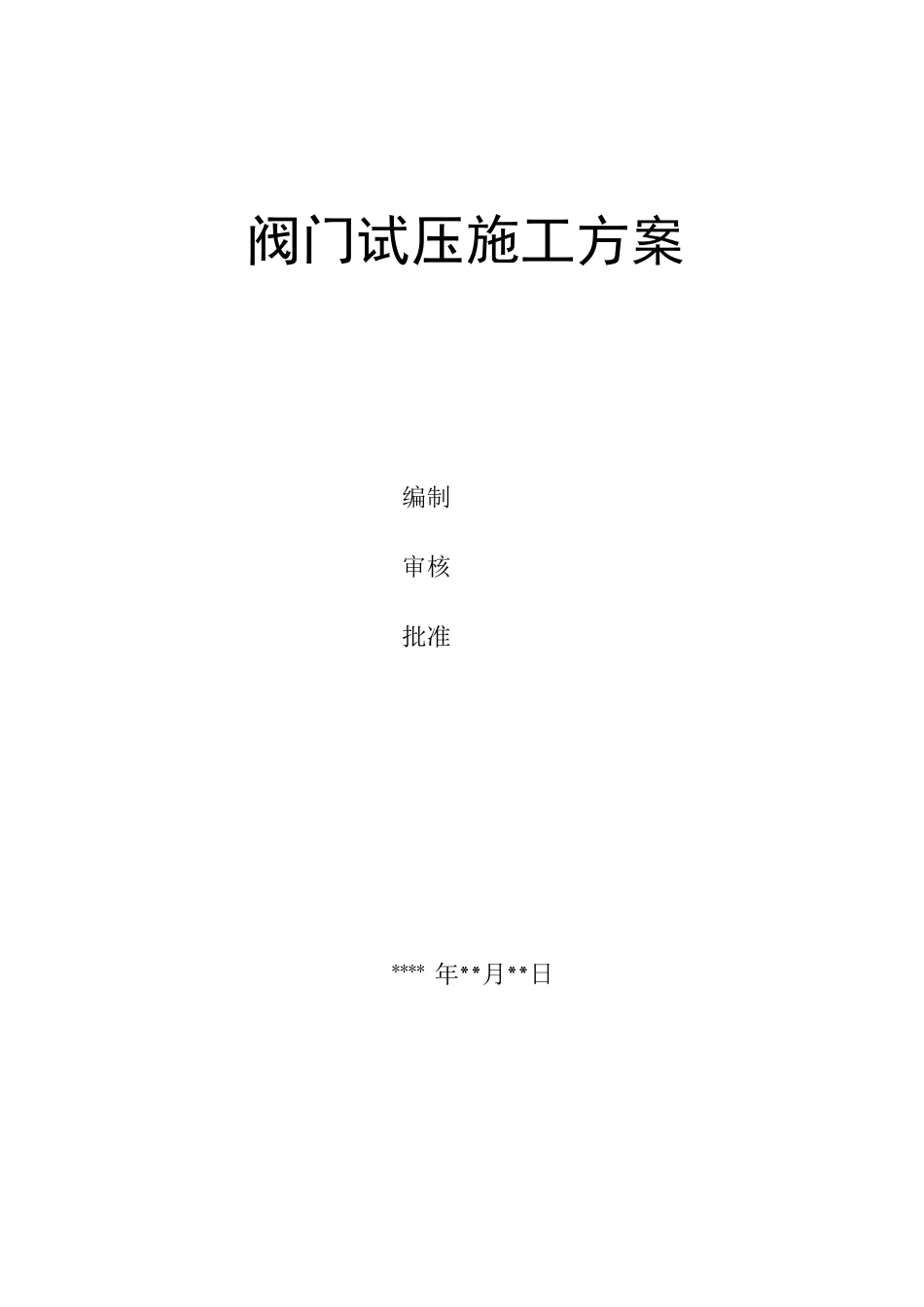

阀门试压施工方案编制审核批准****年**月**日一、工程概况1二、阀门类别及主要工作量1三、阀门简介1四、阀门检验5五、阀门试验准备5六、阀门试验6七、施工部署8（一）阀门试验劳动力安排81、阀门试压负责人职责82、阀门试压试验员岗位职责83、阀门试压检验人员安全职责9（二）施工机具及施工手段用料9八、阀门试验进度安排9九、施工管理10十、施工预防措施101、工程概况本施工项目为阀门试压方案。为了提高本工程的施工水平，保证工程质量及施工安全，特制定本方案；施工过程中要严格执行本方案。二、阀门类别及主要工作量本工程所采用的阀门类型主要是电动球阀、手动闸阀、手动球阀、手动蝶阀、控制阀等。材质包括铸铁、碳钢、不锈钢等各种材质。1手动闸阀DN6001.6MPa个52手动闸阀DN4501.6MPa个23手动闸阀DN3501.6MPa个64手动闸阀DN3001.6MPa个55手动闸阀DN2501.6MPa个66手动闸阀DN1501.6MPa个47手动闸阀DN1001.6MPa个58手动闸阀DN501.6MPa个59多功能水力控制阀DN3501.6MPa个110多功能水力控制阀DN3001.6MPa个211多功能水力控制阀DN2501.6MPa个212持压泄压阀DN2501.6MPa个113持压泄压阀DN2001.6MPa个114持压泄压阀DN1501.6MPa个115手动球阀DN3001.6MPa个716手动球阀DN2501.6MPa个417电动球阀DN2501.6MPa个918电动球阀DN2001.6MPa个519电动球阀DN1251.6MPa个3820电动球阀DN1001.6MPa个1921手动蝶阀DN1001.6MPa个70三、阀门简介1、电动球阀工作原理由电动执行机构和球阀共同构成，启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动。22、安装1）、首先需要对电动球阀进行压力试验；2）、电动球阀法兰与管线法兰间按管路设计要求装上符合压力要求的密封垫；3）、法兰上的螺栓需对称、逐次、均匀拧紧；4）、根据控制功能完成电源线、控制线的安装；5）、进行就地、远控调试。2、手动闸阀工作原理转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。闸阀具有以下优点：1）、流体阻力小。2）、开闭较省力。3）、介质流向不受限制，不扰流、不降低压力。4）、形体简单，结构长度短，制造工艺性好，适用范围广。2、安装与维护及注意事项1）、安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；2）、各连接部位螺栓，要求均匀拧紧；3）、检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；4）、用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；5）、如果阀门经常开关使用,每月至少润滑一次；6）、闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。33、手动球阀1、工作原理手动球阀它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭。球阀在管路中主要用来做切断、分配和改变介质的流动方向。2、特点：1）、流体阻力小，其阻力系数与同长度的管段相等；2）、结构简单、体积小、重量轻；3）、紧密可靠，密封性好；4）、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制；5）、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便；6）、适用范围广；7）、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。4、手动蝶阀1、工作原理蝶阀的蝶板安装于管道的直径方向，蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节。2、特点1）、启闭方便迅速、省力、流体阻力小，可以经常操作；2）、结构简单，体积小，重量轻；3）、调节性能好；4）、使用压力和工作温度范围小；5）、密封性较差。45、持压泄压阀1、工作原理利用水力自动操作，即可以作泄压阀用又可作持压阀用。做泄压阀用时，可维持供水路压力在设定的安全值之下，保持主阀上游供水压力。其工作原理，当导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。当导阀调整为持压状态时，只要主阀进...
