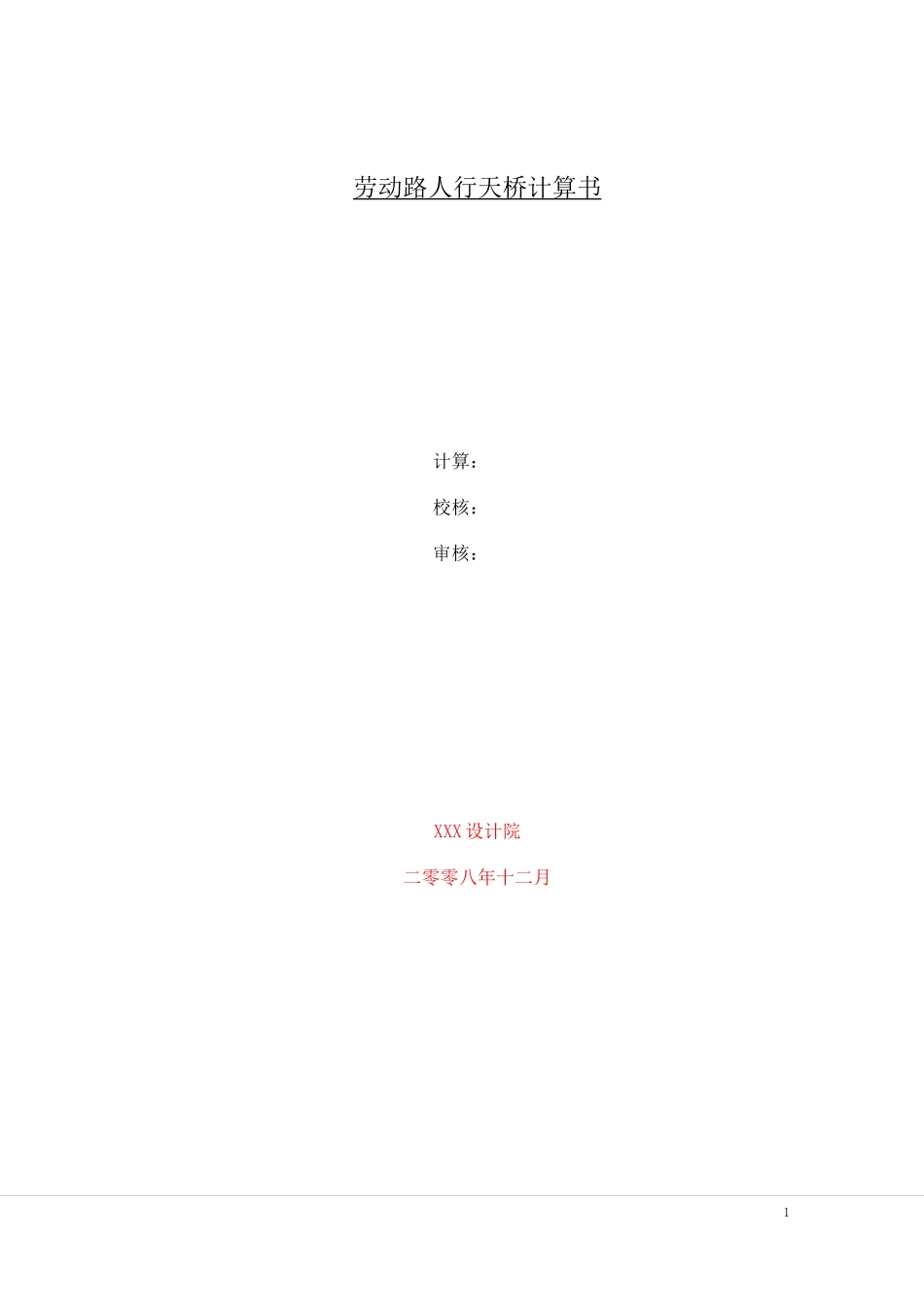

人行天桥计算书_第1页
1/10

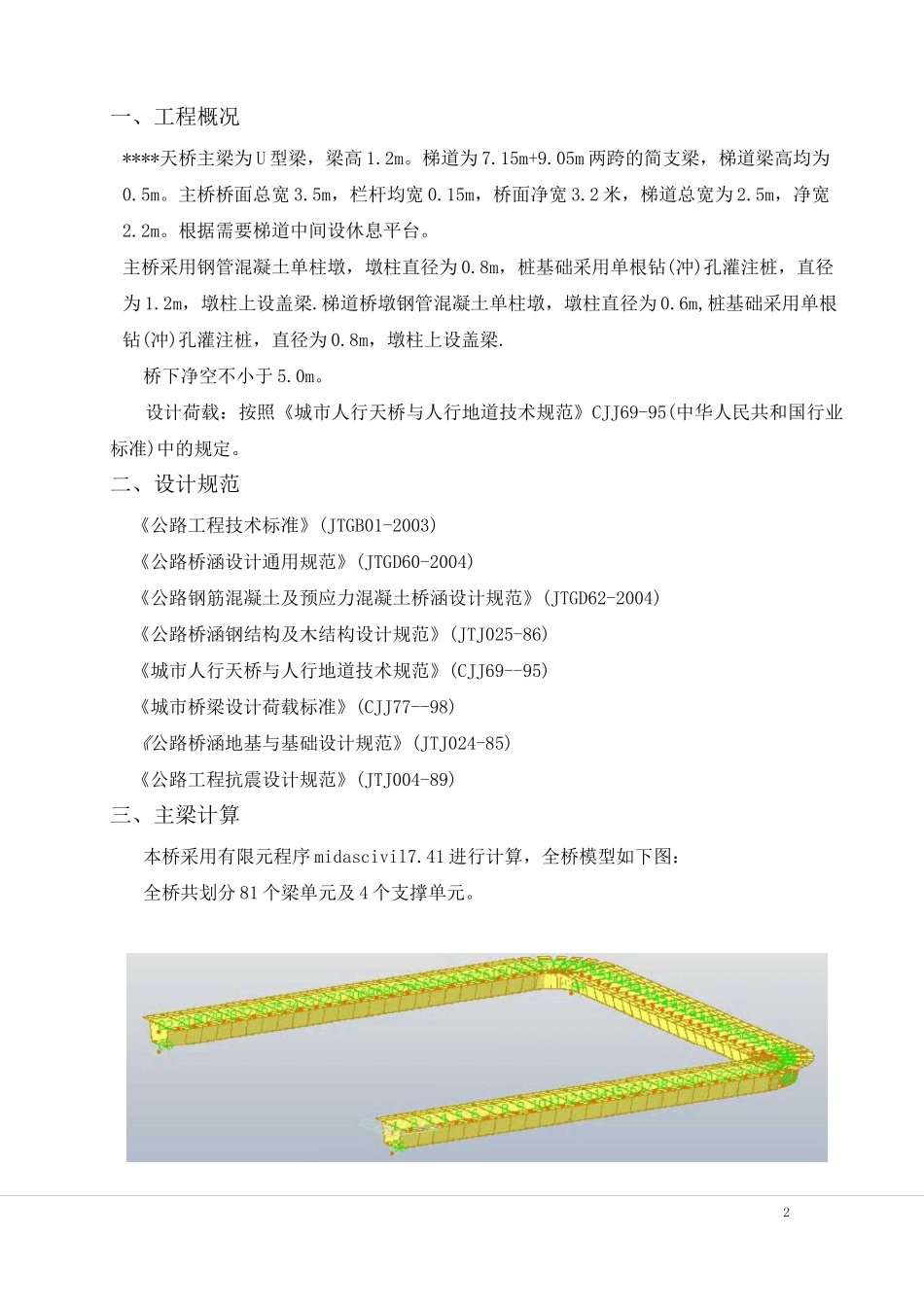

人行天桥计算书_第2页
2/10

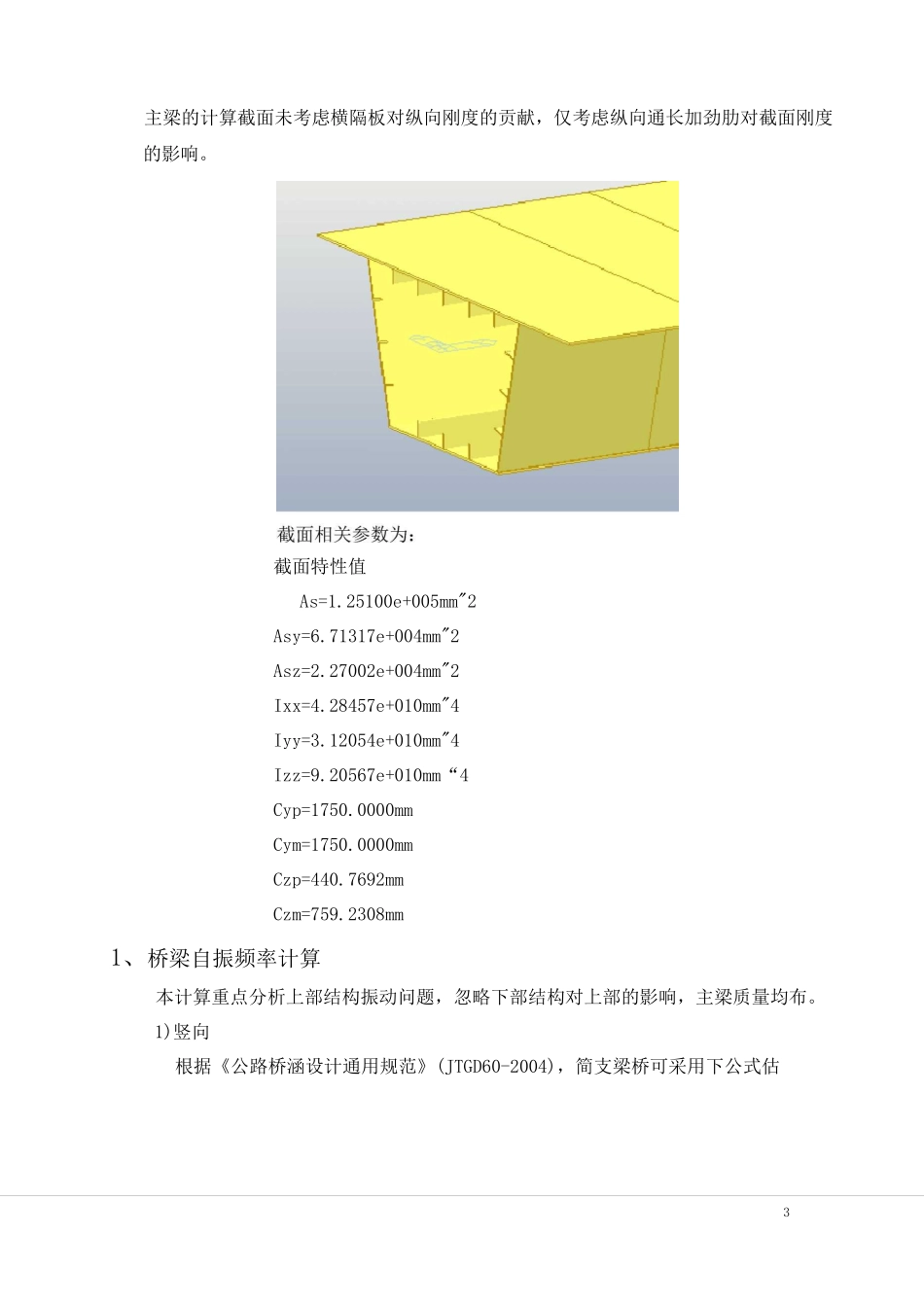

人行天桥计算书_第3页
3/10
1劳动路人行天桥计算书计算:校核:审核:XXX设计院二零零八年十二月2一、工程概况****天桥主梁为U型梁,梁高1.2m。梯道为7.15m+9.05m两跨的简支梁,梯道梁高均为0.5m。主桥桥面总宽3.5m,栏杆均宽0.15m,桥面净宽3.2米,梯道总宽为2.5m,净宽2.2m。根据需要梯道中间设休息平台。主桥采用钢管混凝土单柱墩,墩柱直径为0.8m,桩基础采用单根钻(冲)孔灌注桩,直径为1.2m,墩柱上设盖梁.梯道桥墩钢管混凝土单柱墩,墩柱直径为0.6m,桩基础采用单根钻(冲)孔灌注桩,直径为0.8m,墩柱上设盖梁.桥下净空不小于5.0m。设计荷载:按照《城市人行天桥与人行地道技术规范》CJJ69-95(中华人民共和国行业标准)中的规定。二、设计规范《公路工程技术标准》(JTGB01-2003)《公路桥涵设计通用规范》(JTGD60-2004)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)《公路桥涵钢结构及木结构设计规范》(JTJ025-86)《城市人行天桥与人行地道技术规范》(CJJ69--95)《城市桥梁设计荷载标准》(CJJ77--98)《公路桥涵地基与基础设计规范》(JTJ024-85)《公路工程抗震设计规范》(JTJ004-89)三、主梁计算本桥采用有限元程序midascivil7.41进行计算,全桥模型如下图:全桥共划分81个梁单元及4个支撑单元。3主梁的计算截面未考虑横隔板对纵向刚度的贡献,仅考虑纵向通长加劲肋对截面刚度的影响。截面特性值As=1.25100e+005mm"2Asy=6.71317e+004mm"2Asz=2.27002e+004mm"2Ixx=4.28457e+010mm"4Iyy=3.12054e+010mm"4Izz=9.20567e+010mm“4Cyp=1750.0000mmCym=1750.0000mmCzp=440.7692mmCzm=759.2308mm1、桥梁自振频率计算本计算重点分析上部结构振动问题,忽略下部结构对上部的影响,主梁质量均布。1)竖向根据《公路桥涵设计通用规范》(JTGD60-2004),简支梁桥可采用下公式估****人行天桥计算书4****人行天桥计算书5+O静力荷载工呪&[梯道重力;】+g静力荷载工况T[栏轩和雨棚;1gLCB1激活相加1.4M[1]+1.2(cD)2gLCB2激活相加1.4M[1]+0.9(cD)3gLCB3激活相加1.3M[1]+1.3T[1]+1.3TPG[1]+1.1(cD)5gLCB5激活相加1.3M[1]+1.3T[2]+1.3TPG[1]+1.1(cD)7gLCB7激活相加1.3M[1]+1.3T[1]+1.3TPG[1]+0.8(cD)****人行天桥计算书69gLCB9激活相加1.3M[1]+1.3T[2]+1.3TPG[1]+0.8(cD)11gLCB11激活相加M[1]+(cD)12gLCB12激活相加M[1]+T[1]+TPG[1]+(cD)13gLCB13激活相加M[1]+T[1]+TPG[2]+(cD)14gLCB14激活相加M[1]+T[2]+TPG[1]+(cD)15gLCB15激活相加M[1]+T[2]+TPG[2]+(cD)16gLCB16激活相加(cD)17STLENV_STR激活包络SteelStrengthEnvelope18STLENV_SER激活包络SteelServiceabilityEnvelope剪应力计算结果为:竖向剪应力最大值11.5Mpa;横向剪应力最大值9.8Mpa竖向弯曲应力最大值34.2Mpa;横向弯曲应力最大值84.2Mpa根据规范JTJ025-86规定:钢材的容许应力应满足:弯曲应力小于145Mpa,剪应力小于85Mpa。从结果看,可以满足要求。BEAMSTRESS®.+r-z□1.153245+0019.43242&+000——7.332435+000——523253^+000——3.132595+000——0.000005+0001.067305+1:11:11:13.16724&+1:11:11:1已细任+匚|匚心7.36713^+1:11:11:1—■-9.467075+1:11:11:1^--1.156705+1:11:11PostCSCE::gLCE:3MAX:81MIN:1文件;羽结构无祈单•也;N/mm日期;12/1:11/2008XrU.403A•A*Zs0.259****人行天桥计算书7****人行天桥计算书8不能超过L/600,本桥L/600=4cm,而最大挠度为6mm,故可以满足要求。根据规范《JTJ025-86》第1.1.6条规定,当结构重力和静活载产生挠度超过L/1600时,须设置预拱度,其值等于结构重力和1/2静活载所产生的竖向挠度和。本桥L/1600=1.5cm,本桥最大挠度小于1.5cm,故不需设置预拱度。4、支座反力1)根据计算,桥台处最大反力为334KN。2)支座是否出现拉力计****人行天桥计算书10****人行天桥计算书11
