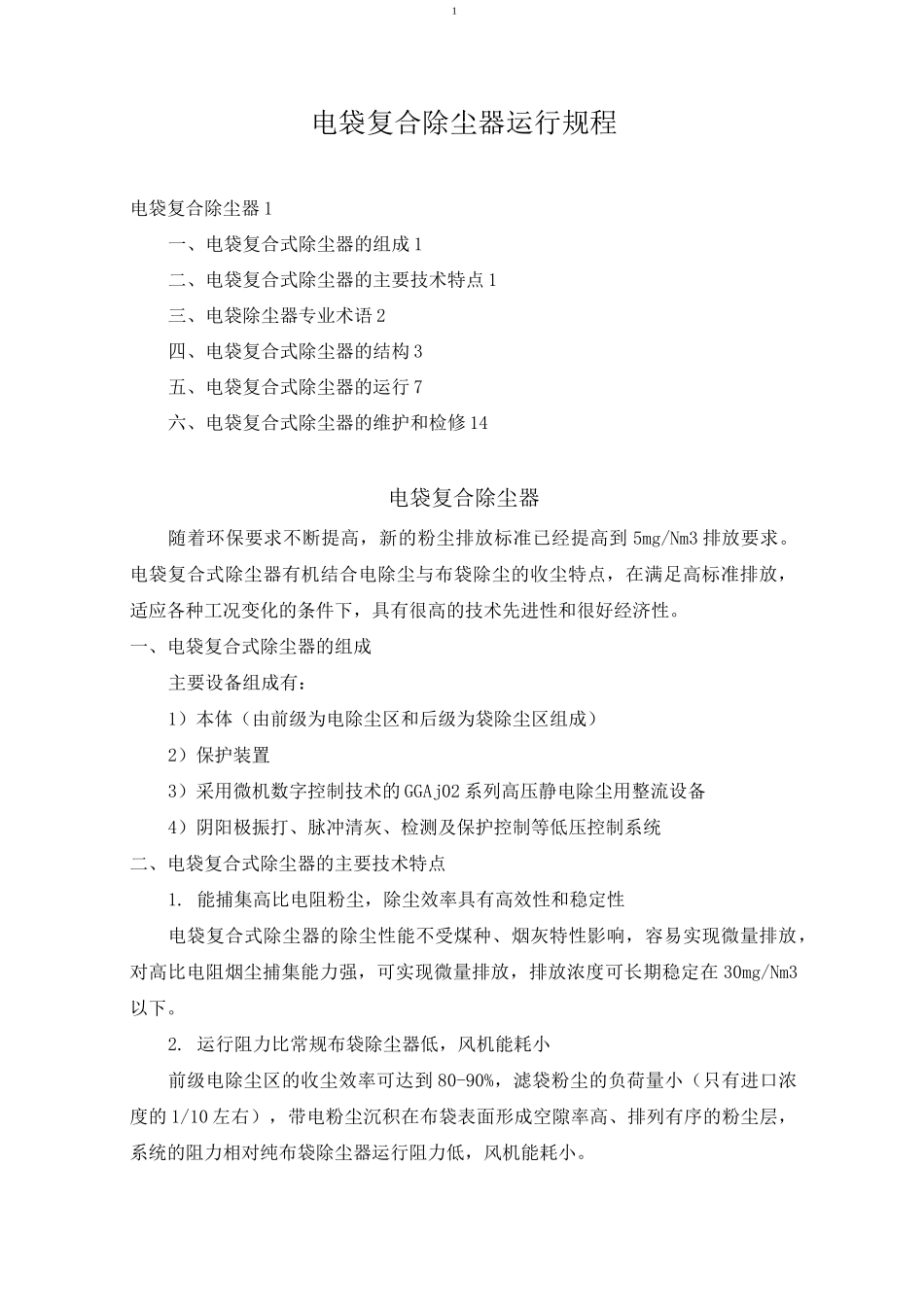

1电袋复合除尘器运行规程电袋复合除尘器1一、电袋复合式除尘器的组成1二、电袋复合式除尘器的主要技术特点1三、电袋除尘器专业术语2四、电袋复合式除尘器的结构3五、电袋复合式除尘器的运行7六、电袋复合式除尘器的维护和检修14电袋复合除尘器随着环保要求不断提高,新的粉尘排放标准已经提高到5mg/Nm3排放要求。电袋复合式除尘器有机结合电除尘与布袋除尘的收尘特点,在满足高标准排放,适应各种工况变化的条件下,具有很高的技术先进性和很好经济性。一、电袋复合式除尘器的组成主要设备组成有:1)本体(由前级为电除尘区和后级为袋除尘区组成)2)保护装置3)采用微机数字控制技术的GGAj02系列高压静电除尘用整流设备4)阴阳极振打、脉冲清灰、检测及保护控制等低压控制系统二、电袋复合式除尘器的主要技术特点1.能捕集高比电阻粉尘,除尘效率具有高效性和稳定性电袋复合式除尘器的除尘性能不受煤种、烟灰特性影响,容易实现微量排放,对高比电阻烟尘捕集能力强,可实现微量排放,排放浓度可长期稳定在30mg/Nm3以下。2.运行阻力比常规布袋除尘器低,风机能耗小前级电除尘区的收尘效率可达到80-90%,滤袋粉尘的负荷量小(只有进口浓度的1/10左右),带电粉尘沉积在布袋表面形成空隙率高、排列有序的粉尘层,系统的阻力相对纯布袋除尘器运行阻力低,风机能耗小。23.滤袋粉尘量少、清灰周期长、气源能耗小与常规布袋除尘器比较,电袋的清灰周期时间是常规布袋除尘器的3-5倍,压缩空气消耗量不到常规的1/3。4.延长滤袋使用寿命烟尘中的粗颗粒粉尘经过前级电场沉降和收集后,剩余细微粉尘随烟气缓慢进入后级布袋除尘区,避免了烟气中粗颗粒磨损滤袋;运行阻力低降低滤袋的负荷压力;清灰周期长减少滤袋清灰次数,这些都是延长滤袋使用寿命的有利因素。只要运行维护得当,在相同运行条件下电袋复合式除尘器的滤袋的使用寿命是常规布袋除尘器的数倍以上。三、电袋除尘器专业术语电场风速:指流经电除尘区断面的烟气流速,表示单位为m/s.。过滤风速:也称气布比,指烟气透过滤袋的过滤速度,或反映单位滤袋面积处理烟气量的关系,表示单位为m/min。分室:在除尘器内部由若干数量滤袋组成的单元,且含尘烟气或净气具有独立的气流通道,该单元就称为室。单台布袋除尘器由若干数量的室组成,结构上室之间采用隔板分开,每个室是除尘器的一个分室。总过滤面积:指单台除尘器滤袋面积的总和为总过滤面积,单位为m2。单室过滤面积:指每个分室滤袋面积的总和,单位为m2;分室过滤面积的累积等于总过滤面积。脉冲喷吹:指滤袋清灰的类型方式,清灰气流具有一定压力的瞬间脉冲。脉冲压力:指脉冲阀工作前与脉冲阀连通的气包所设定的压缩空气压力,单位为MPa脉冲宽度:指导通脉冲阀电磁线圈的脉冲电信号的持续时间,单位为s或ms。脉冲间隔:指顺序工作的脉冲阀之间的间隔时间,单位为s。清灰周期:指滤袋清灰起始循环到下一次所需的时间,也称脉冲周期,单位为min。在线清灰:指滤袋清灰时烟气不停止过滤的清灰方式。离线清灰:指清灰时烟气停止过滤的清灰方式,离线清灰一般需要除尘器有分室结构和切断分室烟气的机构。滤袋压差:指烟气在过滤过程时滤袋和粉层产3生的阻力,单位为Pa。糊袋现象:指滤袋在使用过程中粉层与滤袋表面发生黏结,清灰时粉层剥落不完全导致阻力超过正常使用范围的一种故障现象。糊袋一般出现在低温运行时在滤袋表面发生水油汽的结露使粉层的粘性增大。四、电袋复合式除尘器的结构(一)进口喇叭及气流均布装置FE型电袋复合式除尘器进口喇叭的功能及结构型式同电除尘器,具有扩散和均流的作用,它必须防止局部积灰和满足结构强度、刚度及密封性要求。结构型式根据除尘系统工艺条件的要求可采用水平进气、下进气、侧进气、斜进气等不同形式,其中以水平进气和下进气最为常用。电袋除了在进口喇叭处设置2层或3层气流均布板外,在电区出口与袋区进口之间设置均布装置。可使电区、袋区气流均布。(二)壳体和灰斗2.1壳体FE型电袋复合式除尘器壳体基本上由柱梁框架和墙板花板组成。它容纳和支撑阴、阳极系统及滤袋装置,是电袋复合式除尘器的工作室。因此,必须具有足够的强...
