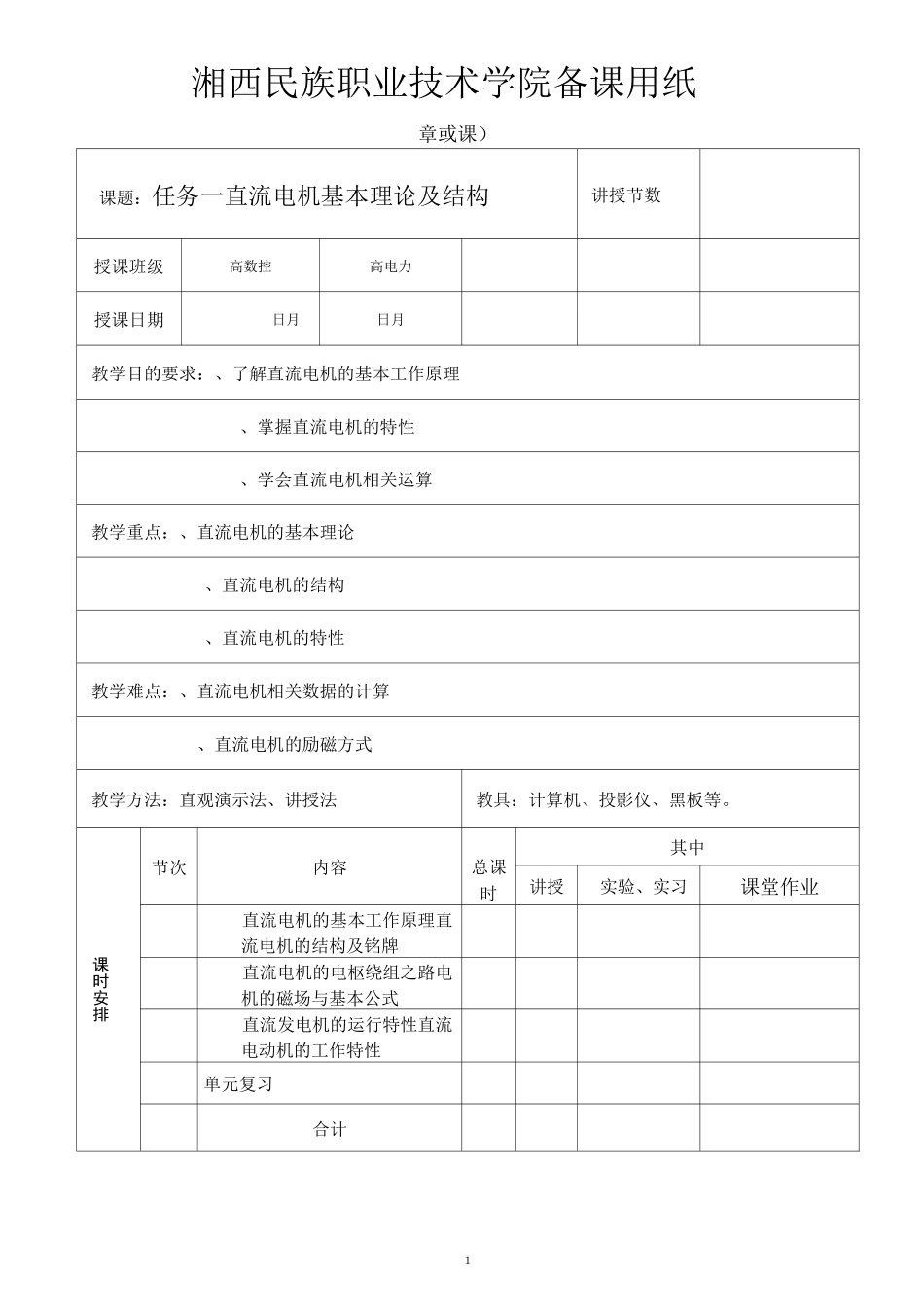

1湘西民族职业技术学院备课用纸章或课)课题:任务一直流电机基本理论及结构讲授节数授课班级高数控高电力授课日期日月日月教学目的要求:、了解直流电机的基本工作原理、掌握直流电机的特性、学会直流电机相关运算教学重点:、直流电机的基本理论、直流电机的结构、直流电机的特性教学难点:、直流电机相关数据的计算、直流电机的励磁方式教学方法:直观演示法、讲授法教具:计算机、投影仪、黑板等。课时安排节次内容总课时其中讲授实验、实习课堂作业直流电机的基本工作原理直流电机的结构及铭牌直流电机的电枢绕组之路电机的磁场与基本公式直流发电机的运行特性直流电动机的工作特性单元复习合计2湘西民族职业技术学院备课用纸每节、每课或连排课时课题:直流电机的基本工作原理直流电机的结构及铭牌讲授节数授课班级高数控班高机器人班授课日期日月日月教学目的要求:了解直流电机的基本工作原理掌握直流电机的优缺点教学重点:直流电机的基本工作原理直流电机的结构教学难点:电机额定数据的相关计算作业布置:书页课后习题第题、第题教具:多媒体课件器件展示教学过程转下页课后小结:3一、组织教学清点上课人数维持课堂纪律二、新课引入、直流电机在生活中的运用,电机的优点缺点。、直流电机的分类三、新课讲授(一)、直流电机的基本工作原理、直流电动机的基本工作原理直流电动机的工作原理,可以用一个简单的模型来说明。图是一台最简单的直流电动机的模型。和是一对固定的磁极,可以是电磁铁,也可以是永久磁铁,磁极之间有一个可以转动的金属圆柱体,称为电枢铁心。加于直流电动机的直流电源,借助于换向器和电刷的作用,使直流电动机电枢线圈中流过电流的方向是交变的,从而使电枢产生的电磁转矩的方向恒定不变,确保直流电动机朝确定的方向连续旋转。这就是直流电动机的基本工作原理、直流发电机的基本工作原理直流发电机的模型与直流电动机相同,不同的是电刷上不加直流电压,而是用原动机拖动电枢朝某一方向,例如朝逆时针方旋转,如图所示。这时导体和分别切割极和极下的磁感应线,产生感应电动势,电动势的方向用右手定则确定。从以上分析看出:一台直流电机原则上既可以作为电动机运行,也可以作为发电机运行,电机的实际运行方式取决于外界不同的条件。将直流电源加于电刷,输入电能,将电能转换为机械能,作电动机运行;如用原动机拖动直流电机的电枢旋转,输入机械能,将机械能转换为直流电能,从电刷上引出直流电动势,作发电机运行。同一台电机,既能作为电动机运行,又能作为发电机运行的原理,称为电机的可逆原理。4(二)、直流发电机的结构及铭牌、结构从直流电动机和直流发电机工作原理示意图可以看出,直流电机的结构应由定子和转子两大部分组成。()定子直流电机运行时静止不动的部分称为定子,定子的主要作用是产生磁场。由机座、主磁极、换向极、端盖、轴承和电刷装置等组成。()转子运行时转动的部分称为转子,其主要作用是产生电磁转矩和感应电动势,是直流电机进行能量转换的枢纽,所以通常又称为电枢。由转轴、电枢铁心、电枢绕组、换向器和风扇等组成。、电机的铭牌()铭牌数据根据国家标准,直流电机的额定数据有:)额定容量(功率)();)额定电压();)额定电流();)额定转速();)励磁方式和额定励磁电流()。直流发电机的额定容量应为PN二UN1N直流电动机的额定容量为"NN'NHNT二』二—二9.55仝NQ2nnnNNN电动机轴上输出的额定转矩60例题【1.1】讲解。()国产直流电机产品型号四、课堂小结1.直流电机的基本工作原理。2.直流电机的结构及铭牌五、布置作业书页课后习题第题、第题5湘西民族职业技术学院备课用纸每节、每课或连排课时课题:直流电机的电枢绕组直流电机的磁场与基本公式讲授节数授课班级高数控班高机器人班授课日期日月日月教学目的要求:了解直流电机的电枢绕组方式熟练使用直流电机的基本公式教学重点:直流电机的电枢绕组直流电机的磁场与基本公式教学难点:直流电机基本公式的相关运算作业布置:教具:多媒体课件器件展示教学过程转下页课后小结:6一、组织教学清点上课人数维持课堂纪律二、复习引入、直...
