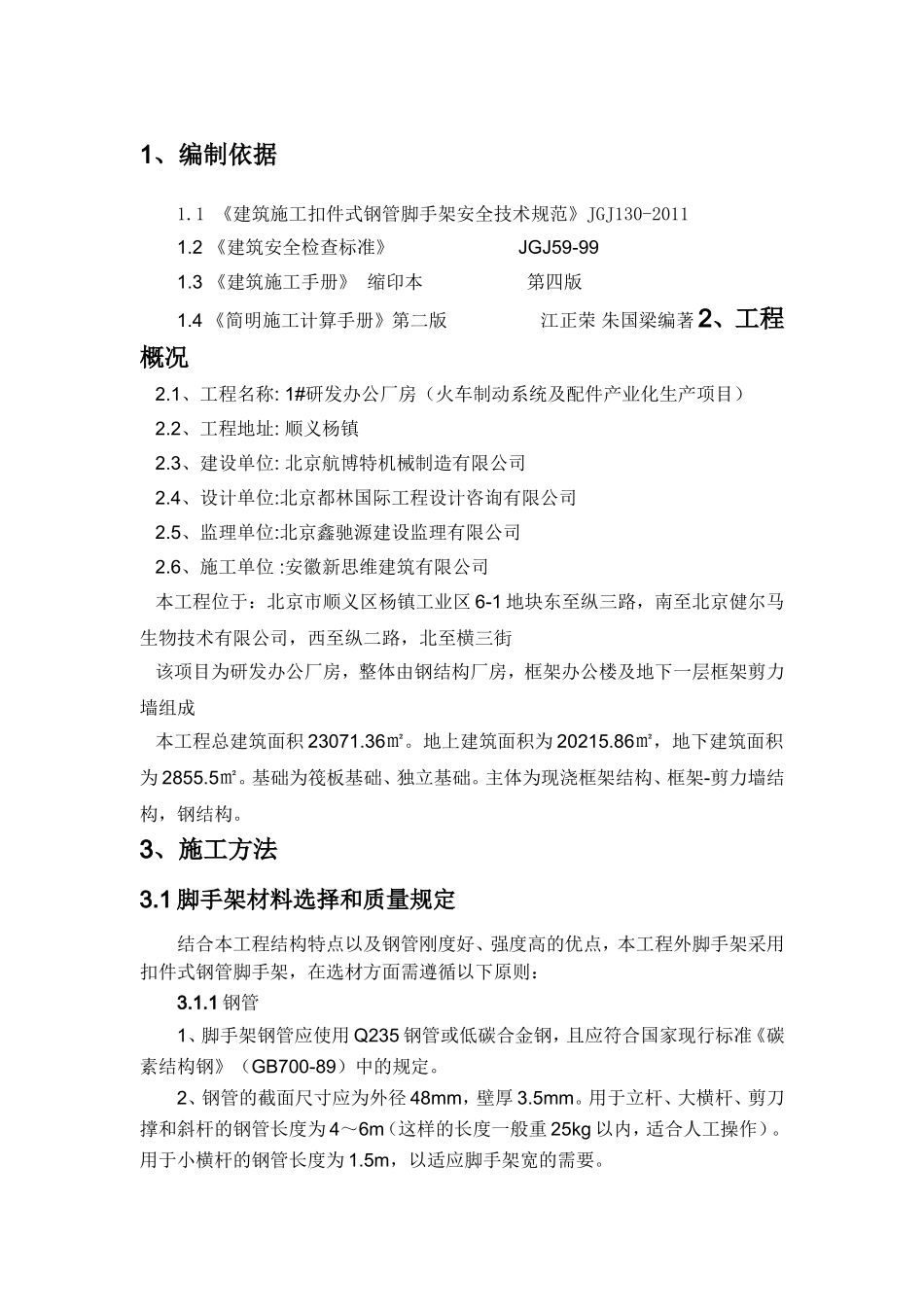

1、编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20111.2《建筑安全检查标准》JGJ59-991.3《建筑施工手册》缩印本第四版1.4《简明施工计算手册》第二版江正荣朱国梁编著2、工程概况2.1、工程名称:1#研发办公厂房（火车制动系统及配件产业化生产项目）2.2、工程地址:顺义杨镇2.3、建设单位:北京航博特机械制造有限公司2.4、设计单位:北京都林国际工程设计咨询有限公司2.5、监理单位:北京鑫驰源建设监理有限公司2.6、施工单位:安徽新思维建筑有限公司本工程位于：北京市顺义区杨镇工业区6-1地块东至纵三路，南至北京健尔马生物技术有限公司，西至纵二路，北至横三街该项目为研发办公厂房，整体由钢结构厂房，框架办公楼及地下一层框架剪力墙组成本工程总建筑面积23071.36㎡。地上建筑面积为20215.86㎡，地下建筑面积为2855.5㎡。基础为筏板基础、独立基础。主体为现浇框架结构、框架-剪力墙结构，钢结构。3、施工方法3.1脚手架材料选择和质量规定结合本工程结构特点以及钢管刚度好、强度高的优点，本工程外脚手架采用扣件式钢管脚手架，在选材方面需遵循以下原则：3.1.1钢管1、脚手架钢管应使用Q235钢管或低碳合金钢，且应符合国家现行标准《碳素结构钢》（GB700-89）中的规定。2、钢管的截面尺寸应为外径48mm，壁厚3.5mm。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为4～6m（这样的长度一般重25kg以内，适合人工操作）。用于小横杆的钢管长度为1.5m，以适应脚手架宽的需要。3、钢管质量的检验要求（1）钢管的外观质量检验应按下表进行钢管质量检验要求项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明书3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径，壁厚<0.50mm，<0.35mm5端面应平整，端面切斜的偏差<1.70mm6防锈处理必须进行防锈处理，度锌或刷防锈漆旧管7钢管锈蚀程度应每年检查一次管壁上锈蚀的深度，不得超过0.50mm8其它项目同新管项次3、4、5同新管3、4、5（2）钢管应无裂纹，两端面应平整，严禁打孔。5、钢管进场后，统一按规范要求进行涂漆处理。立杆、横杆全部涂黄色油漆、剪刀撑涂黄黑相色，每段长度40mm。3.1.2扣件1、应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。2、技术要求（1）扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。（2）铸铁不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸铁缺陷；并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。（3）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。（4）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应不小于1mm。（5）当扣件紧夹钢管时，开口处的最小距离应不小于5mm。（6）扣件表面应进行防锈处理。3、扣件质量的检验要求（1）扣件质量应按下表进行检验扣件质量检验要求项次检查项目要求新扣件1产品质量合格证，生产许可证，专业检测单位测试报告必须具备2表面质量及性能应符合技术要求（2）～（6）的规定3螺栓不得滑丝旧扣件4同新扣件的项次2、33.1.3脚手板本工程拟采用木脚手板。3.2施工前准备（1）熟悉建筑工程施工图，了解建筑物构造形式以及建筑物周围的地基，环境等情况；（2）对脚手架的构件进行检查验收。验收合格的构配件按品种规格分类堆放整齐、平稳，堆放场地应排水良好，能遮挡风雨；（3）清除脚手架搭设范围内的障碍物并平整场地，土层夯实，并采取好排水措施。（4）施工前，单位工程负责人应向搭设和使用人员进行技术交底、安全交底，交底双方均在交底书上签字。3.3双排落地式外脚手架的搭设3.2.1搭设程序摆放脚手板→摆放扫地杆→逐根树立杆、随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步小横杆（与各立杆扣紧）→安装第一步大横杆→第二步小横杆→第二步大横杆→第三、四小横杆和大横杆→连墙杆→接立杆→加设剪刀撑→铺设脚手板→张挂安全网。3.2.2立杆底部脚手板外脚手架立杆底部垫板采用长度不少于2跨、截面为50mm×200mm的木垫板。垫板应准确地放在定位线上。3.2.3搭设要求①立柱1、立杆纵向间距1.5m，横向间距0.8m，内立杆距外墙皮净距离0.4m，步高1.5m。2、...
