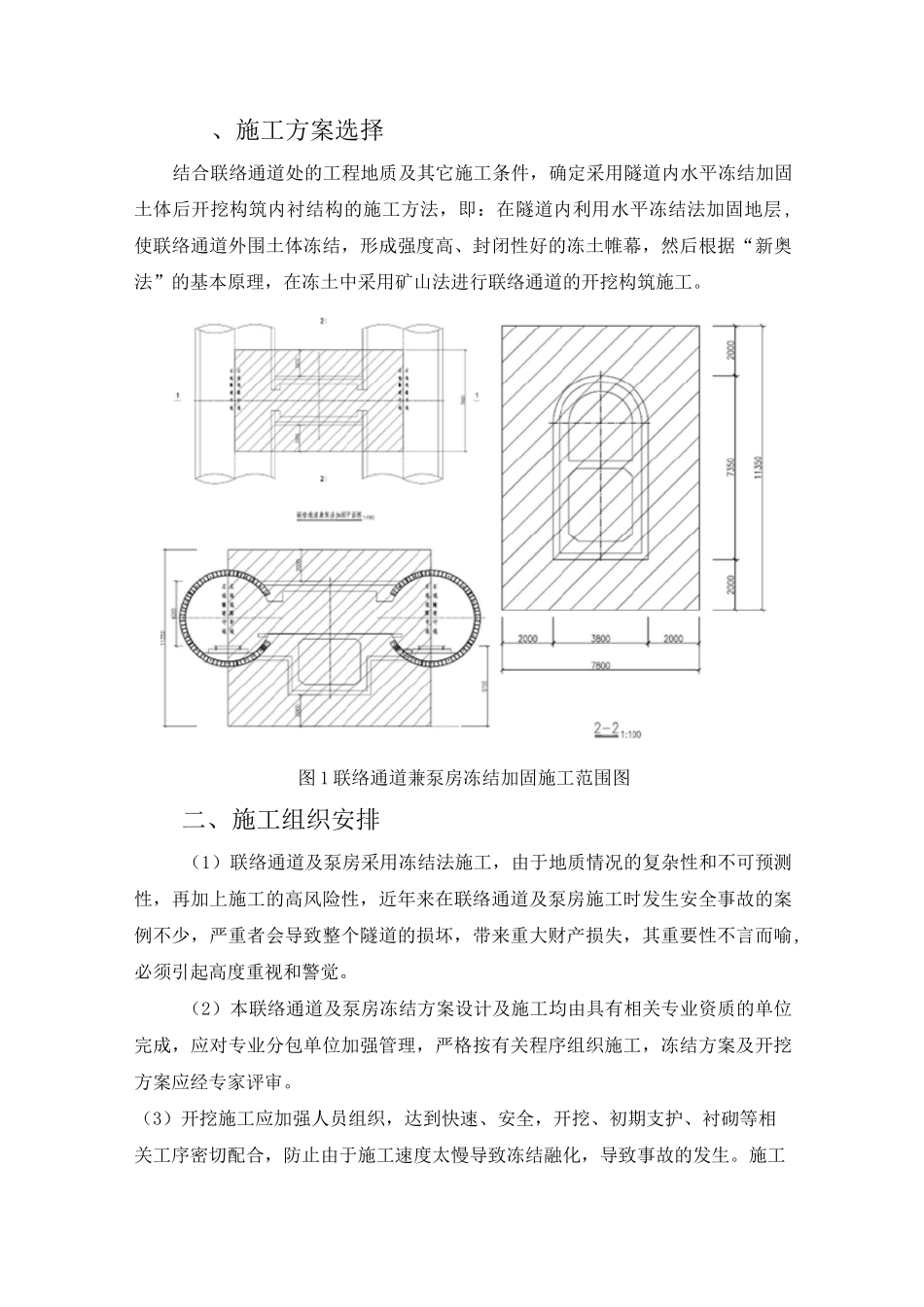

、施工方案选择结合联络通道处的工程地质及其它施工条件，确定采用隧道内水平冻结加固土体后开挖构筑内衬结构的施工方法，即：在隧道内利用水平冻结法加固地层,使联络通道外围土体冻结，形成强度高、封闭性好的冻土帷幕，然后根据“新奥法”的基本原理，在冻土中采用矿山法进行联络通道的开挖构筑施工。图1联络通道兼泵房冻结加固施工范围图二、施工组织安排（1）联络通道及泵房采用冻结法施工，由于地质情况的复杂性和不可预测性，再加上施工的高风险性，近年来在联络通道及泵房施工时发生安全事故的案例不少，严重者会导致整个隧道的损坏，带来重大财产损失，其重要性不言而喻,必须引起高度重视和警觉。（2）本联络通道及泵房冻结方案设计及施工均由具有相关专业资质的单位完成，应对专业分包单位加强管理，严格按有关程序组织施工，冻结方案及开挖方案应经专家评审。（3）开挖施工应加强人员组织，达到快速、安全，开挖、初期支护、衬砌等相关工序密切配合，防止由于施工速度太慢导致冻结融化，导致事故的发生。施工队由项目经理部统一管理，下设5个班组：钻孔班、制冷班、开挖构筑班、运输班、监测班，为保证施工安全及进度，联络通道及泵房施工采用三班八小时工作制。对于特殊工种，进行专业培训考核，持证上岗。（4）结合地质条件及季节性特点等综合因素选择性能优良的设备，设备性能和数量应满足有关要求，关键设备现场留有备用。（5）冻结施工前，对隧道进行加固，钢管片上安装可靠的防护门。（6）冻结施工在左线或右线贯通，左线或右线已通过联络通道及泵房的位置后即可组织施工。经探孔确认冻土帷幕已交圈并达到设计厚度后，达到规定要求相关参数，开挖条件经四方组织进行条件验收后方可开始施工。（7）衬砌完成后，可采取强制解冻的措施，及时进行融沉注浆，避免对周边环境造成影响。（8）加强应急管理，制定详细的切实可行的应急处置程序、应急预案，针对施工中可能出现的各种险情制定详细的应对措施。配备应急抢险队伍，准备充足的应急抢险设备、物资，并定期组织演练。一旦出现险情，及时处置，将险情造成的影响降低到最小程度。三、施工程序施工准备f冻结孔施工和冻结站安装f积极冻结，隧道管片加固，安装防护门f探孔检验f打开联络通道洞门f通道开挖并临时支护、开挖、结构施工全过程维护冻结f扩喇叭口f防水层铺设f通道结构层施工f集水井开挖与临时支护f集水井防水层铺设f集水井结构层施工f停冻冻结系统拆除f冻结孔封孔f地层跟踪注浆f撤场。四、冻结加固1施工准备（1）提前供电至联络通道施工区域附近，并清理隧道及施工区域。（2）在隧道内铺设两根管路至施工工作面，用于冻结孔打钻供水、排污和冻结时的供、排水。在施工工作面安装排污泵和排水泵各一台。（3）安装冻结孔施工升降架或使用行车。（4）采用16#工字钢管搭建长钻孔和冻结施工平台，上铺木板。(5)合理安排施工设备进场时间顺序。(6)移交施工坐标点及冻结孔定位。2冻结孔施工(1)冻结孔施工前须对要破除的管片位置及高程进行测量，确保定位准确。冻结孔开孔位置在避开管片接缝、螺栓、主筋及钢管片肋板的前提下可适当调整，误差不大于100mm。(2)施工时首先打设透孔复合两隧道预留口位置，如两隧道预留口相对位置误差大于100mm，则应按保证冻结壁设计厚度的原则对冻结孔布置进行调整。(3)选用J-200型金刚石钻机，配①130mm金刚石取芯钻头进行开孔，打入加工好的孔口管，且用至少4个固定点将孔口管固定在管片上，然后安装密封装置。(4)钻孔设备使用MD-50钻机一台，配用BW250型泥浆泵，钻具利用①89X8mm冻结管作钻杆。冻结管之间采用丝扣连接，接头螺纹紧固后再用手工电弧焊焊接，确保其同心度和焊接强度。(5)正常情况下，钻进时安装简易钻头，直接无水钻进。如钻进困难，在钻头部位安装一个特制单向阀门，采用带水钻进。冻结管到达设计深度后冲洗单向阀，并密封冻结管端部。(6)钻进过程中严格监测孔位偏斜情况，及时进行纠偏，冻结管下放后进行长度的复测。冻结管长度和偏斜合格后再进行打压试漏，压力控制在0.8MPa,稳定15分钟压力无变化者为试压合格。(7)在冻结管内下入供液管，然后安装去、回路羊角和冻...
