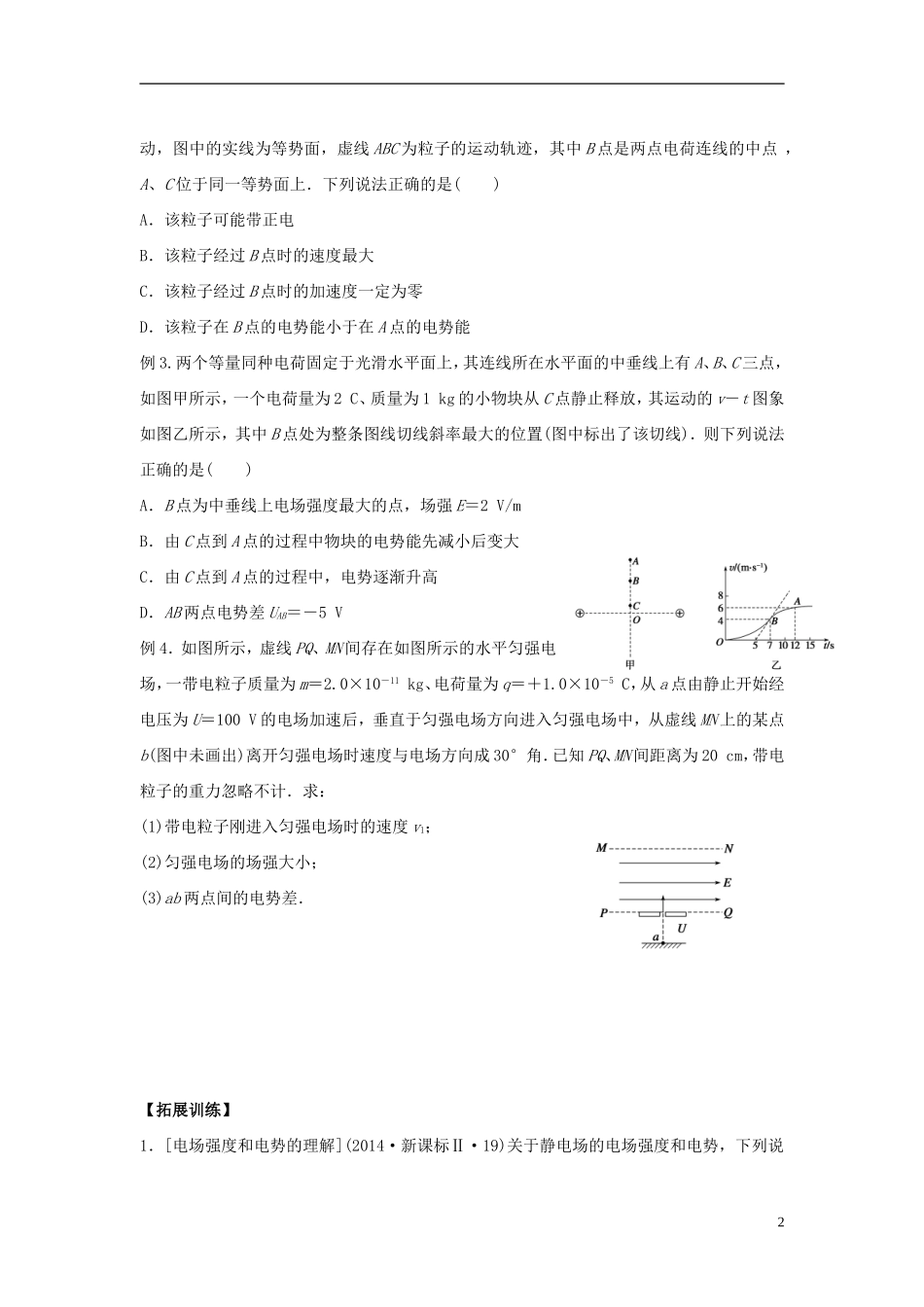

第2课时电场能的性质【考纲解读】1.掌握电势、电势能、电势差的概念.2.理解电场力做功的特点，掌握电场力做功与电势能变化的关系.3.会分析电场中电势的变化，并能利用功能关系分析电荷电势能的变化．【知识要点】1．电势高低的判断方法(1)沿电场线方向，电势越来越(2)判断出UAB的正负，再由UAB＝－，比较φA、φB的大小，若UAB>0，则φA>φB，若UAB<0，则φA<φB.2．几种常见的典型电场的等势面比较电场等势面(实线)图样重要描述匀强电场垂直于电场线的一簇平面点电荷的电场以点电荷为球心的一簇球面等量异种点电荷的电场在连线的中垂线上，电势为零等量同种正点电荷的电场在连线上，中点电势最低，而在连线的中垂线上，中点电势最高【典型例题】例1.(2013·山东·19)如图所示，在x轴上相距为L的两点固定两个等量异种点电荷＋Q、－Q，虚线是以＋Q所在点为圆心、为半径的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、d两点关于x轴对称．下列判断正确的是()A．b、d两点处的电势相同B．四个点中c点处的电势最低C．b、d两点处的电场强度相同D．将一试探电荷＋q沿圆周由a点移至c点，＋q的电势能减小例2．如图所示，一带电粒子在两个固定的等量正电荷的电场中运1动，图中的实线为等势面，虚线ABC为粒子的运动轨迹，其中B点是两点电荷连线的中点，A、C位于同一等势面上．下列说法正确的是()A．该粒子可能带正电B．该粒子经过B点时的速度最大C．该粒子经过B点时的加速度一定为零D．该粒子在B点的电势能小于在A点的电势能例3.两个等量同种电荷固定于光滑水平面上，其连线所在水平面的中垂线上有A、B、C三点，如图甲所示，一个电荷量为2C、质量为1kg的小物块从C点静止释放，其运动的v－t图象如图乙所示，其中B点处为整条图线切线斜率最大的位置(图中标出了该切线)．则下列说法正确的是()A．B点为中垂线上电场强度最大的点，场强E＝2V/mB．由C点到A点的过程中物块的电势能先减小后变大C．由C点到A点的过程中，电势逐渐升高D．AB两点电势差UAB＝－5V例4．如图所示，虚线PQ、MN间存在如图所示的水平匀强电场，一带电粒子质量为m＝2.0×10－11kg、电荷量为q＝＋1.0×10－5C，从a点由静止开始经电压为U＝100V的电场加速后，垂直于匀强电场方向进入匀强电场中，从虚线MN上的某点b(图中未画出)离开匀强电场时速度与电场方向成30°角．已知PQ、MN间距离为20cm，带电粒子的重力忽略不计．求：(1)带电粒子刚进入匀强电场时的速度v1；(2)匀强电场的场强大小；(3)ab两点间的电势差．【拓展训练】1．[电场强度和电势的理解](2014·新课标Ⅱ·19)关于静电场的电场强度和电势，下列说2法正确的是()A．电场强度的方向处处与等电势面垂直B．电场强度为零的地方，电势也为零C．随着电场强度的大小逐渐减小，电势也逐渐降低D．任一点的电场强度总是指向该点电势降落最快的方向2．[电场强度、电势、电势能的大小判断](2013·江苏·6)将一电荷量为＋Q的小球放在不带电的金属球附近，所形成的电场线分布如图2所示，金属球表面的电势处处相等．a、b为电场中的两点，则()A．a点的电场强度比b点的大B．a点的电势比b点的高C．检验电荷－q在a点的电势能比在b点的大D．将检验电荷－q从a点移到b点的过程中，电场力做负功3．[电场线与运动轨迹]如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，运动轨迹如图中虚线所示．则()A．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增大C．a的加速度将减小，b的加速度将增大D．两个粒子的电势能一个增大，另一个减小4.[等势面与运动轨迹]图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷．一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点．则该粒子()A．带负电B．在c点受力最大C．在b点的电势能大于在c点的电势能D．由a点到b点的动能变化量大于由b点到c点的动能变化量5．[对E－x图象的理解]空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示，下列说法正确的是()3A．O点的电势最低B．x1和x3两点的电势相等C．x2和－x2两点的电势相等D．x2的...
