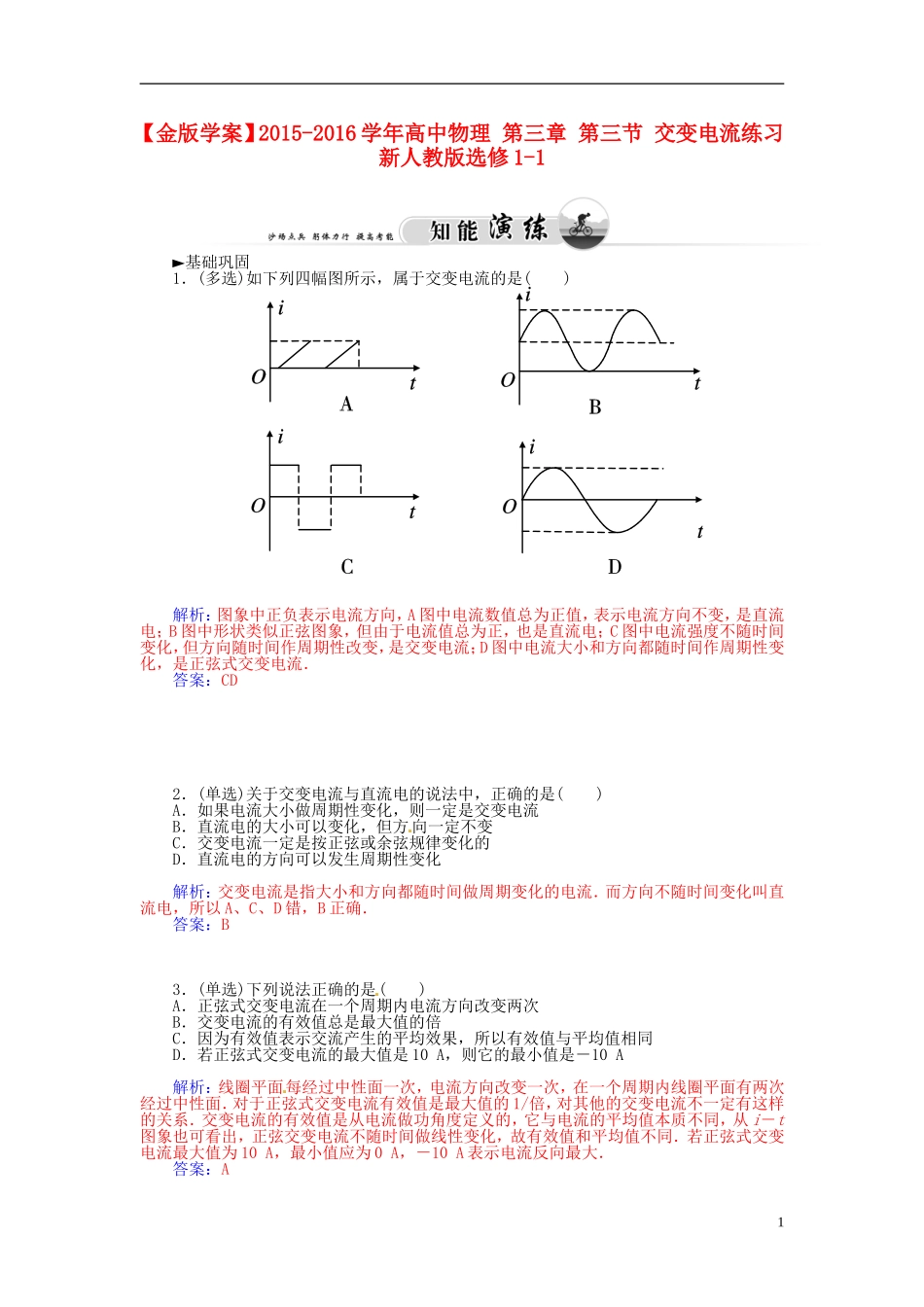

【金版学案】2015-2016学年高中物理第三章第三节交变电流练习新人教版选修1-1►基础巩固1．(多选)如下列四幅图所示，属于交变电流的是()解析：图象中正负表示电流方向，A图中电流数值总为正值，表示电流方向不变，是直流电；B图中形状类似正弦图象，但由于电流值总为正，也是直流电；C图中电流强度不随时间变化，但方向随时间作周期性改变，是交变电流；D图中电流大小和方向都随时间作周期性变化，是正弦式交变电流．答案：CD2．(单选)关于交变电流与直流电的说法中，正确的是()A．如果电流大小做周期性变化，则一定是交变电流B．直流电的大小可以变化，但方向一定不变C．交变电流一定是按正弦或余弦规律变化的D．直流电的方向可以发生周期性变化解析：交变电流是指大小和方向都随时间做周期变化的电流．而方向不随时间变化叫直流电，所以A、C、D错，B正确．答案：B3．(单选)下列说法正确的是()A．正弦式交变电流在一个周期内电流方向改变两次B．交变电流的有效值总是最大值的倍C．因为有效值表示交流产生的平均效果，所以有效值与平均值相同D．若正弦式交变电流的最大值是10A，则它的最小值是－10A解析：线圈平面每经过中性面一次，电流方向改变一次，在一个周期内线圈平面有两次经过中性面．对于正弦式交变电流有效值是最大值的1/倍，对其他的交变电流不一定有这样的关系．交变电流的有效值是从电流做功角度定义的，它与电流的平均值本质不同，从i－t图象也可看出，正弦交变电流不随时间做线性变化，故有效值和平均值不同．若正弦式交变电流最大值为10A，最小值应为0A，－10A表示电流反向最大．答案：A14．(单选)一矩形线圈在匀强磁场中以角速度4πrad/s匀速转动，产生的交变电动势的图象如下图所示，则()A．交变电流的频率是4πHzB．当t＝0时，线圈平面与磁感线平行C．当t＝0.5s时，e有最大值D．交变电流的周期是0.5s解析：由于线圈转动的角速度题中已给出，所以线圈的转动频率可以由公式直接求出，线圈的频率和交变电流的频率是相同的，ω＝4πrad/s，而ω＝2πf，故f＝2Hz，T＝＝0.5s．由图象可看出：t＝0时e＝0，线圈位于中性面，即线圈平面跟磁感线垂直，t＝0.5s时ωt＝2π，e＝0.答案：D5．(单选)电阻R1、R2与交流电源按照下图中方式连接，R1＝10Ω，R2＝20Ω.合上开关S后，通过电阻R2的正弦交变电流i随时间t变化的情况如下图所示．则()A．通过R1的电流有效值是1.2AB．R1两端的电压有效值是6VC．通过R2的电流最大值是1.2AD．R2两端的电压最大值是6V解析：从图象可以看出，交变电流中电流最大值为0.6A，电流有效值为：I＝＝0.6A，R1两端电压为U1＝IR1＝6V，R2两端电压最大值为Um＝ImR2＝0.6×20V＝12V，综上所述，正确选项为B.答案：B6．(单选)一个电热器接在10V的直流电源上，在时间t内产生的焦耳热为Q；今将该电热器接在一正弦式交流电源上，它在2t时间内产生的焦耳热为Q.则这一交流电源的交流电压的最大值和有效值分别是()A．最大值是10V，有效值是10VB．最大值是10V，有效值是5VC．最大值是5V，有效值是5V2D．最大值是20V，有效值是10V解析：设电热器电阻为R，则Q＝t＝t，设交流电源电压最大值为Um，则有效值为，则Q＝·2t，得Um＝10V，则Ue＝＝5V.答案：B7．(单选)一个电阻R接在10V的直流电源上，它的发热功率为P，当它接在电压为U＝10sinωt(V)的交流电源上时，发热功率为()A．0.25PB．0.5PC．PD．2P解析：由题意知，电阻R接直流电源时：P＝＝，①接交流电源时，U＝10sinωtV，其Ue＝V＝5V，则P′＝＝，②比较①②得P′＝0.5P.答案：B8．(单选)如下图所示，甲、乙、丙三种电路中，闭合开光后，关于灯泡能否发光，下列说法正确的是()A．甲能正常发光B．乙能正常发光C．丙能正常发光D．都不能正常发光解析：甲图的灯泡两端有一条导线连接，两端电动势一样，不会形成电压，甲图灯不会发光，所以A错；乙图直流电不能持续通过电容器，不会给灯泡提供电压，乙图灯不会持续发光，所以B错；丙图交流电可以通过电容器，电路中有电流，所以丙图灯能发光，C正确．答案：C►能力提升9．(多选)某小型发电机产生的交变电动势为e＝50sin100πt(V)．对此电动势，下列表述正确的有()A．...
