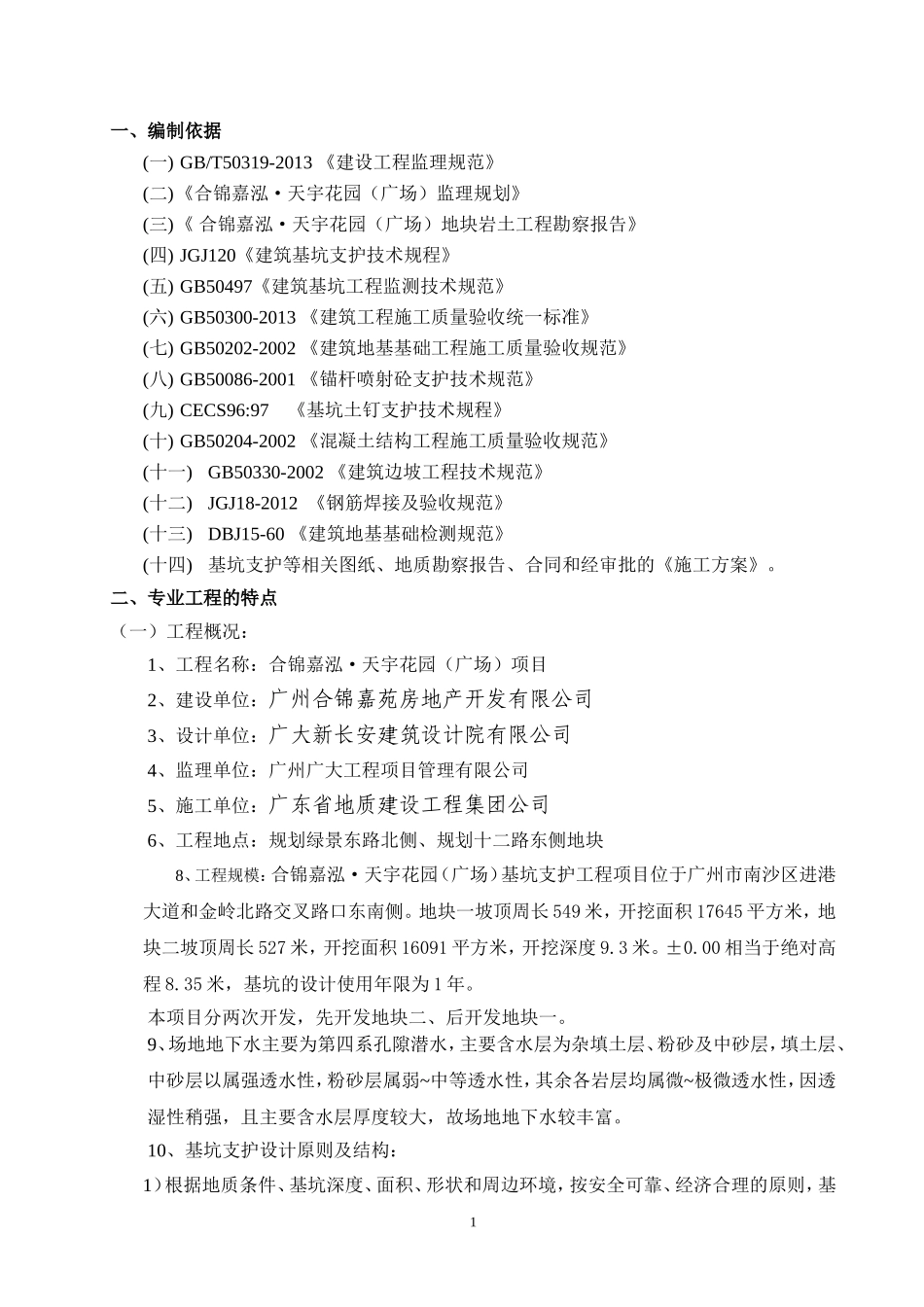

一、编制依据(一)GB/T50319-2013《建设工程监理规范》(二)《合锦嘉泓·天宇花园（广场）监理规划》(三)《合锦嘉泓·天宇花园（广场）地块岩土工程勘察报告》(四)JGJ120《建筑基坑支护技术规程》(五)GB50497《建筑基坑工程监测技术规范》(六)GB50300-2013《建筑工程施工质量验收统一标准》(七)GB50202-2002《建筑地基基础工程施工质量验收规范》(八)GB50086-2001《锚杆喷射砼支护技术规范》(九)CECS96:97《基坑土钉支护技术规程》(十)GB50204-2002《混凝土结构工程施工质量验收规范》(十一)GB50330-2002《建筑边坡工程技术规范》(十二)JGJ18-2012《钢筋焊接及验收规范》(十三)DBJ15-60《建筑地基基础检测规范》(十四)基坑支护等相关图纸、地质勘察报告、合同和经审批的《施工方案》。二、专业工程的特点（一）工程概况：1、工程名称：合锦嘉泓·天宇花园（广场）项目2、建设单位：广州合锦嘉苑房地产开发有限公司3、设计单位：广大新长安建筑设计院有限公司4、监理单位：广州广大工程项目管理有限公司5、施工单位：广东省地质建设工程集团公司6、工程地点：规划绿景东路北侧、规划十二路东侧地块8、工程规模：合锦嘉泓·天宇花园（广场）基坑支护工程项目位于广州市南沙区进港大道和金岭北路交叉路口东南侧。地块一坡顶周长549米，开挖面积17645平方米，地块二坡顶周长527米，开挖面积16091平方米，开挖深度9.3米。±0.00相当于绝对高程8.35米，基坑的设计使用年限为1年。本项目分两次开发，先开发地块二、后开发地块一。9、场地地下水主要为第四系孔隙潜水，主要含水层为杂填土层、粉砂及中砂层，填土层、中砂层以属强透水性，粉砂层属弱~中等透水性，其余各岩层均属微~极微透水性，因透湿性稍强，且主要含水层厚度较大，故场地地下水较丰富。10、基坑支护设计原则及结构：1）根据地质条件、基坑深度、面积、形状和周边环境，按安全可靠、经济合理的原则，基1坑支护结构设计如下：1、在兼顾安全性和经济性的原则下，本基坑采取两种支护形式：1)采用双排桩(直径800@1200，钻孔灌注桩）2）1:1.5放坡+坡面挂网喷混凝土。2、本基坑的设计共分15个剖面，根据基坑平面、剖面及对应不利钻孔资料计算结果并结合类似工程的经验进行设计及验算.3、如基坑开挖时边界条件发生变化或土层情况与地质勘察资料不符合时，应通知设计人，视情况将对基坑支护作相应的修改。2）地下水防治与排水措施本场地地下水位较高，基坑开挖范围内局部存在透水层粉土层、粉砂层需采取有效的地下水截排措施。基坑四周均采用大直径水泥搅拌桩进行止水，大直径水泥搅拌桩均需穿过粉砂层进入强风化泥质粉砂层保证止水效果。基坑顶设置排水沟，开挖过程中应根据需要设置超前集水井。开挖到底后，沿基坑坡脚设置一道排水明沟，明沟上按50米间距设置集水井，集水井共20个。设三级沉淀池两个，坑内抽取地下水需经三级沉淀池后排入就近市政排水官网。为方便土方开挖，基坑坑内需采取降水井降水，降水井设计大样参见大样图。（二）工程地质情况：根据岩土工程勘察报告，拟建场地的岩土分4大层，自上而下依次为：人工填土层；第四系冲积层；残积层；第三纪基岩。具体详见勘察报告。三、监理工作流程监理方法施工工序2审查批准编制施工方案四、旋挖灌注桩监理控制目标值及要点控制目标值为满足设计、使用、安全功能，控制要点如下：（一）施工准备--作业条件1、地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。3开工报告审查放线复核破灌注桩桩头砼巡查、验收、旁站喷锚、钢花管旋挖、搅拌桩锁口梁旁站、检查土方开挖旁站检查旁站检查锚索施工锚索施工腰梁施工土方开挖土方开挖喷锚网喷锚网旁站检查施工至基坑设计深度中间验收基坑支护监测审查签认关注第三方监测报告，发现异常，向甲方、设计报告基坑支护监测点埋并开始监测2、场地标高一般为承台梁的上皮标高，并已经过夯实或碾压。3、制作好钢筋笼。4、根据放出的轴线及桩位点，抄上水平标高木橛，井经过验收签字。5、选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案。6、正式施工前要做成孔试验，数量不少于2根。（二）施工准备--材料要求1...
