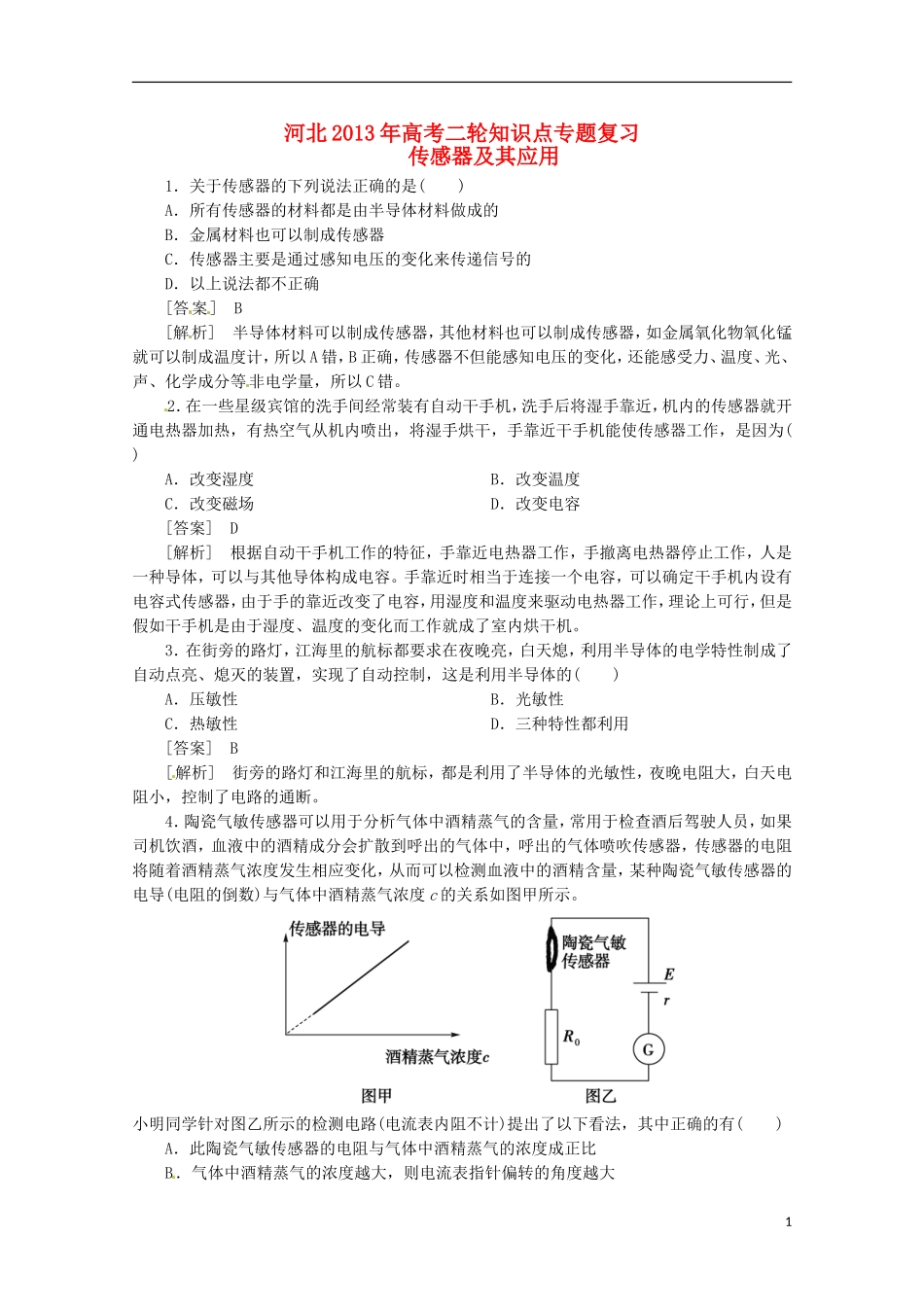

河北2013年高考二轮知识点专题复习传感器及其应用1．关于传感器的下列说法正确的是()A．所有传感器的材料都是由半导体材料做成的B．金属材料也可以制成传感器C．传感器主要是通过感知电压的变化来传递信号的D．以上说法都不正确[答案]B[解析]半导体材料可以制成传感器，其他材料也可以制成传感器，如金属氧化物氧化锰就可以制成温度计，所以A错，B正确，传感器不但能感知电压的变化，还能感受力、温度、光、声、化学成分等非电学量，所以C错。2．在一些星级宾馆的洗手间经常装有自动干手机，洗手后将湿手靠近，机内的传感器就开通电热器加热，有热空气从机内喷出，将湿手烘干，手靠近干手机能使传感器工作，是因为()A．改变湿度B．改变温度C．改变磁场D．改变电容[答案]D[解析]根据自动干手机工作的特征，手靠近电热器工作，手撤离电热器停止工作，人是一种导体，可以与其他导体构成电容。手靠近时相当于连接一个电容，可以确定干手机内设有电容式传感器，由于手的靠近改变了电容，用湿度和温度来驱动电热器工作，理论上可行，但是假如干手机是由于湿度、温度的变化而工作就成了室内烘干机。3．在街旁的路灯，江海里的航标都要求在夜晚亮，白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的()A．压敏性B．光敏性C．热敏性D．三种特性都利用[答案]B[解析]街旁的路灯和江海里的航标，都是利用了半导体的光敏性，夜晚电阻大，白天电阻小，控制了电路的通断。4．陶瓷气敏传感器可以用于分析气体中酒精蒸气的含量，常用于检查酒后驾驶人员，如果司机饮酒，血液中的酒精成分会扩散到呼出的气体中，呼出的气体喷吹传感器，传感器的电阻将随着酒精蒸气浓度发生相应变化，从而可以检测血液中的酒精含量，某种陶瓷气敏传感器的电导(电阻的倒数)与气体中酒精蒸气浓度c的关系如图甲所示。小明同学针对图乙所示的检测电路(电流表内阻不计)提出了以下看法，其中正确的有()A．此陶瓷气敏传感器的电阻与气体中酒精蒸气的浓度成正比B．气体中酒精蒸气的浓度越大，则电流表指针偏转的角度越大1C．气体中酒精蒸气的浓度越大，则电池的路端电压越小，电阻R0两端电压也越小D．电池用的时间长了，电动势减小、内阻增大，导致测得的酒精浓度偏低[答案]BD[解析]由图甲知传感器的电阻R＝(k为常数)，即R与气体中酒精蒸气的浓度成反比，浓度越大电阻越小，电流越大，A错，B对；当气体中酒精蒸气的浓度增大时，传感器电阻减小，由闭合回路欧姆定律知电路中电流增大，电源内电压增大，路端电压减小，R0两端电压增大，C错；电池用久了，电动势减小，内阻增大，在同样情况下，回路中电流变小，进而测得的酒精浓度偏低，D对。5.如图所示，R1为定值电阻，R2为负温度系数的热敏电阻(负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻)，L为小灯泡，当温度降低时()A．R1两端的电压增大B．电流表的示数增大C．小灯泡的亮度变强D．小灯泡的亮度变弱[答案]C[解析]温度降低时R2的阻值增大，干路电流减小，R1两端电压、电流表示数都减小，灯泡两端电压变大、亮度变强。只有C项正确。6．电容式传感器是用来将各种非电信号转变为电信号的装置。由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而又可推出另一个物理量的值的变化，如图所示是四种电容式传感器的示意图，关于这四个传感器的作用下列说法正确的是()A．甲图的传感器可以用来测量角度B．乙图的传感器可以用来测量液面的高度C．丙图的传感器可以用来测量压力D．丁图的传感器可以用来测量速度[答案]ABC[解析]甲、乙、丙中的电容器的电容分别与θ、h、F有关，均能测量对应的物理量，而丁中的电容与s有关，丁只能测量位移s，故正确答案是ABC。7.为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在，如图所示是磁报警装置中的一部分电路示意图，其中RB是磁敏传感器，它的电阻随断针的出现而减小，a、b接报警器，当传感器RB所在处出...
