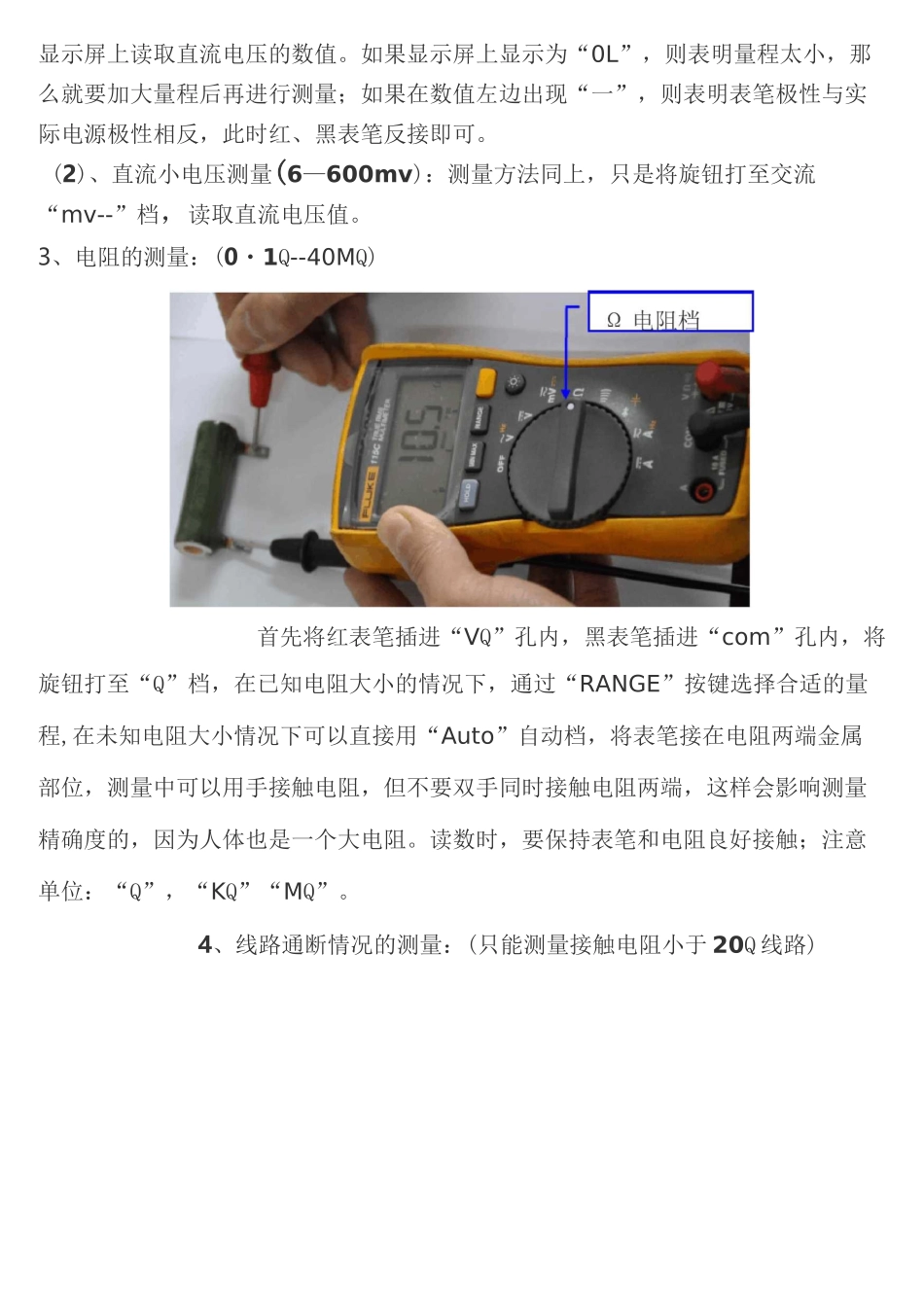

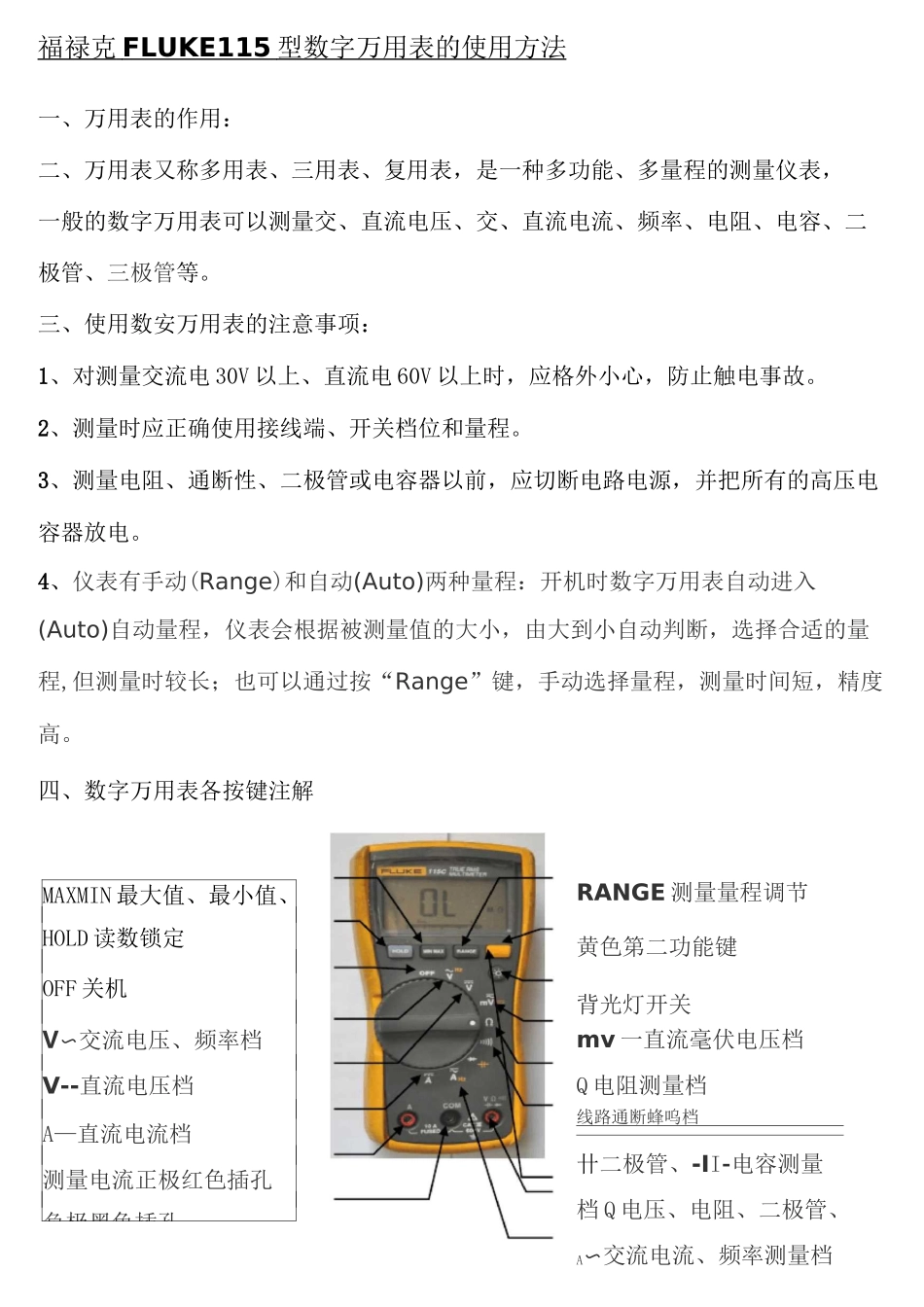

MAXMIN最大值、最小值、HOLD读数锁定OFF关机V〜交流电压、频率档V--直流电压档A—直流电流档测量电流正极红色插孔负极黑色插孔RANGE测量量程调节黄色第二功能键背光灯开关mv一直流毫伏电压档Q电阻测量档线路通断蜂呜档卄二极管、-II-电容测量档Q电压、电阻、二极管、A〜交流电流、频率测量档福禄克FLUKE115型数字万用表的使用方法一、万用表的作用：二、万用表又称多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般的数字万用表可以测量交、直流电压、交、直流电流、频率、电阻、电容、二极管、三极管等。三、使用数安万用表的注意事项：1、对测量交流电30V以上、直流电60V以上时，应格外小心，防止触电事故。2、测量时应正确使用接线端、开关档位和量程。3、测量电阻、通断性、二极管或电容器以前，应切断电路电源，并把所有的高压电容器放电。4、仪表有手动(Range)和自动(Auto)两种量程：开机时数字万用表自动进入(Auto)自动量程，仪表会根据被测量值的大小，由大到小自动判断，选择合适的量程,但测量时较长；也可以通过按“Range”键，手动选择量程，测量时间短，精度高。四、数字万用表各按键注解四、如何使用数字万用表1、交流电压的测量(AC〜0・06—600V)V〜交流电压、频首先将红表笔插进“VQ”孔内，黑表笔插进“com”孔内，再将旋钮打至交流“V〜”档，在已知电压大小的情况下，通过“RANGE”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto”自动档，保持接触稳定，便可以直接从显示屏上读取交流电压的数值。还可以通过“MINMAX”按键，测量出交流电的最小值、最大值、平均值。交流电压无正负之分，测量时应注意人身安全，不要随便用手触摸表笔的金属部分。2、直流电压的测量(1)、直流大电压测量(0・001—600V)：首先将红表笔插进“VQ”孔内，黑表笔插进“com”孔内，再将旋钮打至直流“V--”档，在已知电压大小的情况下，通过“RANGE”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto”自动档，保持接触稳定，便可以直接从V--直流电压显示屏上读取直流电压的数值。如果显示屏上显示为“0L”，则表明量程太小，那么就要加大量程后再进行测量；如果在数值左边出现“一”，则表明表笔极性与实际电源极性相反，此时红、黑表笔反接即可。(2)、直流小电压测量(6—600mv)：测量方法同上，只是将旋钮打至交流“mv--”档，读取直流电压值。3、电阻的测量：(0・1Q--40MQ)首先将红表笔插进“VQ”孔内，黑表笔插进“com”孔内，将旋钮打至“Q”档，在已知电阻大小的情况下，通过“RANGE”按键选择合适的量程,在未知电阻大小情况下可以直接用“Auto”自动档，将表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要双手同时接触电阻两端，这样会影响测量精确度的，因为人体也是一个大电阻。读数时，要保持表笔和电阻良好接触；注意单位：“Q”，“KQ”“MQ”。4、线路通断情况的测量：(只能测量接触电阻小于20Q线路)汩正向导通测通断蜂呜首先将红表笔插进“VQ”孔内，黑表笔插进“com”孔内，将旋钮打至“？”档，再将两表笔短接，试验蜂鸣档作用良好后，将两表笔接在被测线路两端进行测量，当接触电阻小于20Q时，蜂呜器才能报警。5、二极管的测量：耳一反向阻断测将红表笔插进“VQ”孔内，黑表笔插进“com”孔内，将旋钮打至“”档，首先进行正向导通情况测量，将红表笔接在二极管正极，黑表笔接在二极管负极，显示屏显示低于2V以下的电压降，表明二极管正向导通良好，若显示屏显示“0L”表明二极管已经开路；然后进行反向阻断情况测量，将红表笔接在二极管的负极，黑表笔接在二极管的正极，显示屏显示“0L”，表明二极管反向阻断良好，若显示屏显示有几伏的电压降，则表明二极管已经击穿或降级。6、直流电流的测量：(DC0・001—10A)首先将红表笔插进孔内，黑表笔插进“com”孔内，再将旋钮打至直流“A--”档，在已知电流大小的情况下，通过“RANGE”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto”自动档，先将电路断开电源，将数字万用表串接入电路中，保持接触稳定，电路通电以后，便可以直接从显示屏上读取直流电流的数值...
