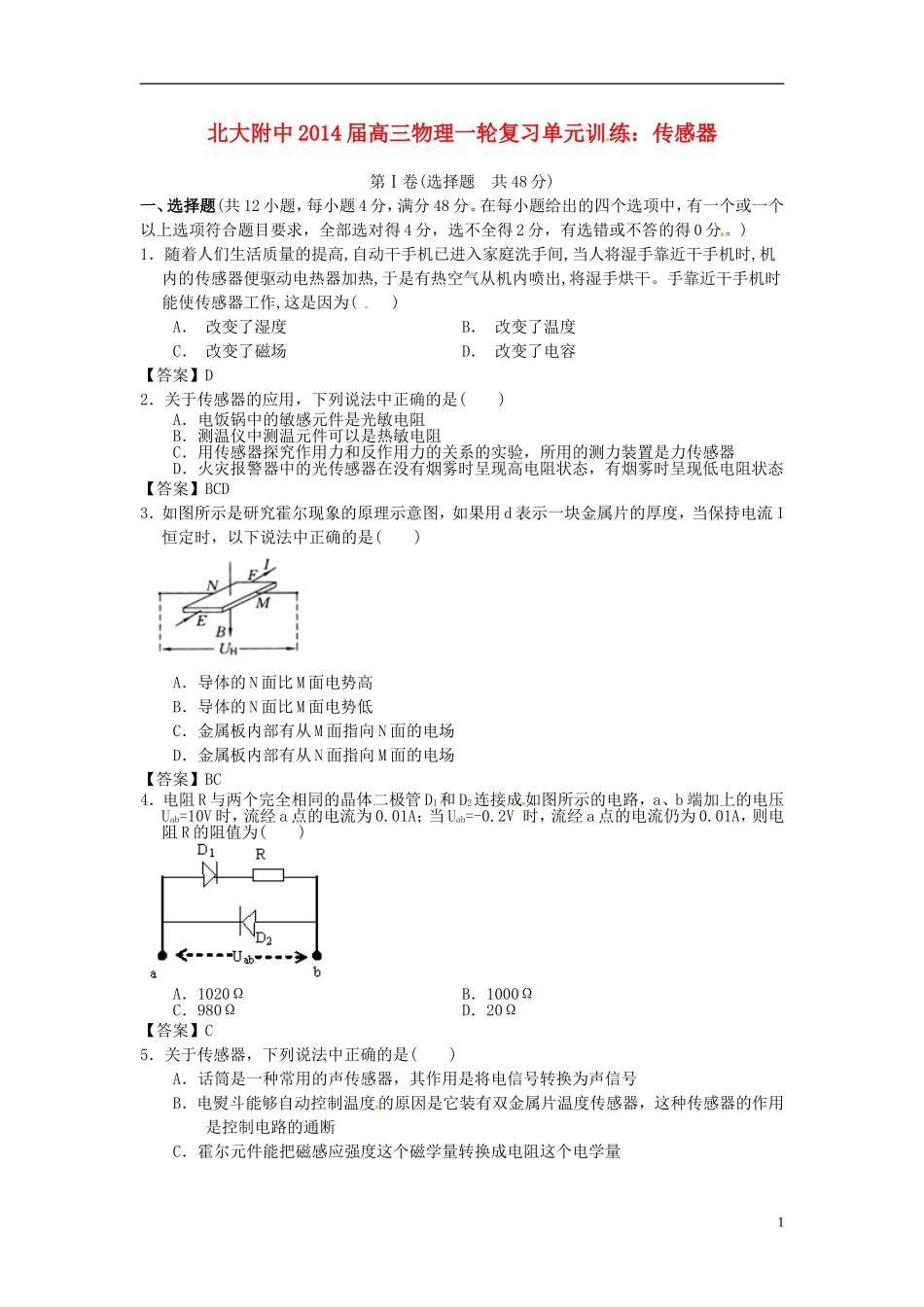

北大附中2014届高三物理一轮复习单元训练：传感器第Ⅰ卷(选择题共48分)一、选择题(共12小题，每小题4分，满分48分。在每小题给出的四个选项中，有一个或一个以上选项符合题目要求，全部选对得4分，选不全得2分，有选错或不答的得0分。)1．随着人们生活质量的提高,自动干手机已进入家庭洗手间,当人将湿手靠近干手机时,机内的传感器便驱动电热器加热,于是有热空气从机内喷出,将湿手烘干。手靠近干手机时能使传感器工作,这是因为()A．改变了湿度B．改变了温度C．改变了磁场D．改变了电容【答案】D2．关于传感器的应用，下列说法中正确的是()A．电饭锅中的敏感元件是光敏电阻B．测温仪中测温元件可以是热敏电阻C．用传感器探究作用力和反作用力的关系的实验，所用的测力装置是力传感器D．火灾报警器中的光传感器在没有烟雾时呈现高电阻状态，有烟雾时呈现低电阻状态【答案】BCD3．如图所示是研究霍尔现象的原理示意图，如果用d表示一块金属片的厚度，当保持电流I恒定时，以下说法中正确的是()A．导体的N面比M面电势高B．导体的N面比M面电势低C．金属板内部有从M面指向N面的电场D．金属板内部有从N面指向M面的电场【答案】BC4．电阻R与两个完全相同的晶体二极管D1和D2连接成如图所示的电路，a、b端加上的电压Uab=10V时，流经a点的电流为0.01A；当Uab=-0.2V时，流经a点的电流仍为0.01A，则电阻R的阻值为()A．1020ΩB．1000ΩC．980ΩD．20Ω【答案】C5．关于传感器，下列说法中正确的是()A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号B．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断C．霍尔元件能把磁感应强度这个磁学量转换成电阻这个电学量1D．半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越大【答案】B6．如图所示是一个路灯自动控制门电路。天黑了，路灯自动接通；天亮了，路灯自动熄灭．RG是光敏电阻（有光照射时，阻值会显著减小），R是分压电阻，J是路灯总开关控制继电器（路灯电路未画），虚线框内应安装的门路是()A．非门电路B．与门电路C．或门电路D．前面三种电路都可以【答案】A7．如图为电熨斗的结构示意图，下列对该电熨斗的工作原理叙述中正确的是()A．需要设定较高的温度，应向上调节升降螺丝B．双金属片上层金属的热膨胀系数小于下层金属C．电熨斗是通过双金属片温度传感器来控制电路的通断D．在温度低于设定温度后触点分离不再升温，当温度高于设定温度时触点相连继续加温，使它总与设定的温度相差不多【答案】B8．如图所示，Ｒ１、Ｒ２为定值电阻，Ｌ为小灯泡，Ｒ３为光敏电阻，当照射光强度增大时()A．电压表的示数增大B．Ｒ２中电流强度减小C．小灯泡的功率增大D．电路的路端电压升高【答案】ABC9．如图所示的电路中，当半导体材料做成的热敏电阻浸泡到热水中时，电流表示数增大，则说明()2A．热敏电阻在温度越高时，电阻越大B．热敏电阻在温度越高时，电阻越小C．半导体材料温度升高时，导电性能变差D．半导体材料温度升高时，导电性能变好【答案】BD10．街旁的路灯，江海里的航标都要求在夜晚亮，白天熄，实现了自动控制，这是利用半导体的()A．压敏性B．光敏性C．热敏性D．三种特性都利用【答案】B11．如图所示为小型电磁继电器的构造示意图，其中L为含铁芯的线圈，P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱．继电器与传感器配合，可完成自动控制的要求，其工作方式是()A．A、B间接控制电路，C、D间接被控电路B．A、B间接被控电路，C、D间接控制电路C．流过L的电流减小时，C、D间电路断开D．流过L的电流增大时，C、D间电路断开【答案】AC12．压敏电阻的阻值随所受的压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。小车向右做直线运动过程中，电流表示数如图6（b）所示，下列判断正确的是()A．从t1到t2时间内，小车做匀速直线运动；B．从t1到t2时间内，小车做匀加速直线运动；C．从t2到t3时间内，小车做匀速直线运动；3D．从t2到t3时间内，小车...
