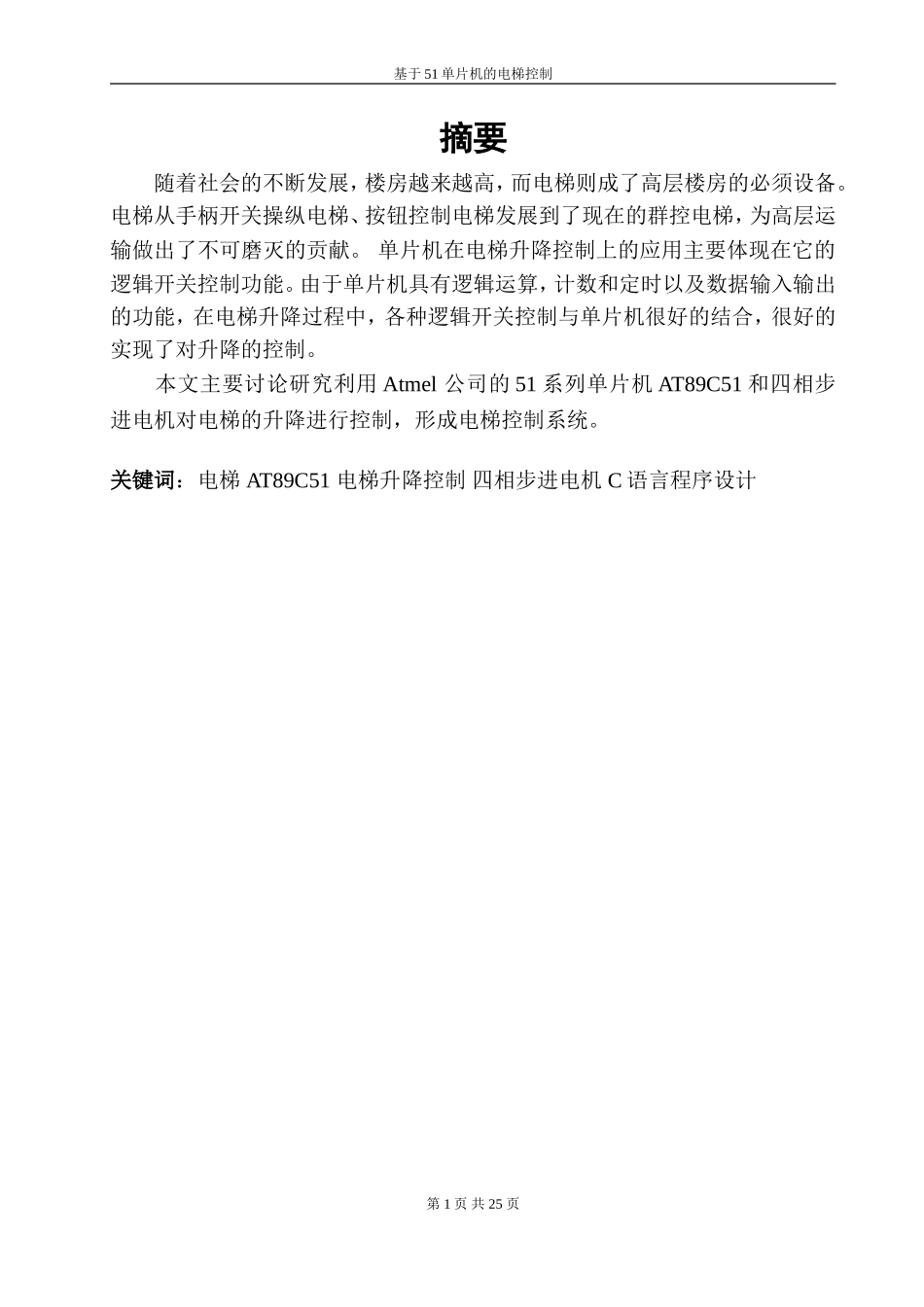

基于51单片机的电梯控制摘要随着社会的不断发展，楼房越来越高，而电梯则成了高层楼房的必须设备。电梯从手柄开关操纵电梯、按钮控制电梯发展到了现在的群控电梯，为高层运输做出了不可磨灭的贡献。单片机在电梯升降控制上的应用主要体现在它的逻辑开关控制功能。由于单片机具有逻辑运算，计数和定时以及数据输入输出的功能，在电梯升降过程中，各种逻辑开关控制与单片机很好的结合，很好的实现了对升降的控制。本文主要讨论研究利用Atmel公司的51系列单片机AT89C51和四相步进电机对电梯的升降进行控制，形成电梯控制系统。关键词：电梯AT89C51电梯升降控制四相步进电机C语言程序设计第1页共25页基于51单片机的电梯控制第一章绪论1.1单片机简介近年来随着科技的飞速发展，单片机的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用。本系统采用Atmel公司的51系列单片机AT89C51作为主控芯片。其特征如下：单片机AT89C518位微控制器8K字节在系统可编程Flash主要性能与MCS-51单片机产品兼容8K字节在系统可编程Flash存储器1000次擦写周期全静态操作：0Hz～33Hz三级加密程序存储器32个可编程I/O口线三个16位定时器/计数器八个中断源全双工UART串行通道低功耗空闲和掉电模式掉电后中断可唤醒看门狗定时器双数据指针掉电标识符功能特性描述AT89C51是一种低功耗、高性能CMOS8位微控制器，具有8K在系统可编程Flash存储器。使用Atmel公司高密度非易失性存储器技术制造，与工业80C51产品指令和引脚完全兼容。片上Flash允许程序存储器在系统可编程，亦适于常规编程器。在单芯片上，拥有灵巧的8位CPU和在系统可编程Flash，使得AT89C51为众多嵌入式控制应用系统提供高灵活、超有效的解决第2页共25页基于51单片机的电梯控制方案。AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。AT89C51具有以下标准功能：8k字节Flash，256字节RAM，32位I/O口线，看门狗定时器，2个数据指针，三个16位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。另外，AT89C51可降至0Hz静态逻辑操作，支持2种软件可选择节电模式。空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。1.2电梯的定义与简介一种以电动机为动力的垂直升降机，装有箱状吊舱，用于多层建筑乘人或载运货物。也有台阶式，踏步板装在履带上连续运行，俗称自动电梯。服务于规定楼层的固定式升降设备。它具有一个轿厢，运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。轿厢尺寸与结构形式便于乘客出入或装卸货物。习惯上不论其驱动方式如何，将电梯作为建筑物内垂直交通运输工具的总称。按额定速度又可分为低速电梯（1米／秒以下）、快速电梯(1～2米／秒)和高速电梯(2米／秒以上)3种。19世纪中期开始采用液压电梯，至今仍在低层建筑物上应用。1852年，美国的E.G.奥蒂斯研制出钢丝绳提升的安全升降机。80年代，驱动装置有进一步改进，如电动机通过蜗杆传动带动缠绕卷筒、采用平衡重等。19世纪末，采用了摩擦轮传动，大大增加了电梯的提升高度。现代电梯主要由曳引机（绞车）、导轨、对重装置、安全装置(如限速器、安全钳和缓冲器等)、信号操纵系统、轿厢与厅门等组成。这些部分分别安装在建筑物井道和机房中。通常采用钢丝绳摩擦传动，电动机驱动曳引轮使轿厢升降。电梯要求安全可靠、输送效率高、平层准确和乘坐舒适等。电梯的基本参数主要有额定载重量、可乘人数、额定速度、轿厢外廓尺寸和井道型式等。第3页共25页基于51单片机的电梯控制第二章硬件设计2.1系统整体方案论证按照题目要求，电梯控制系统由中心控制模块、用户呼叫信号输入模块、电机控制与驱动模块、位置检测模块和显示等组成。方案一采用CPLD器件作为控制中心，对整个系统的运作进行统一管理，但这种方案要求平时有很多的知识积累和较强的专业水平，实现起来...
