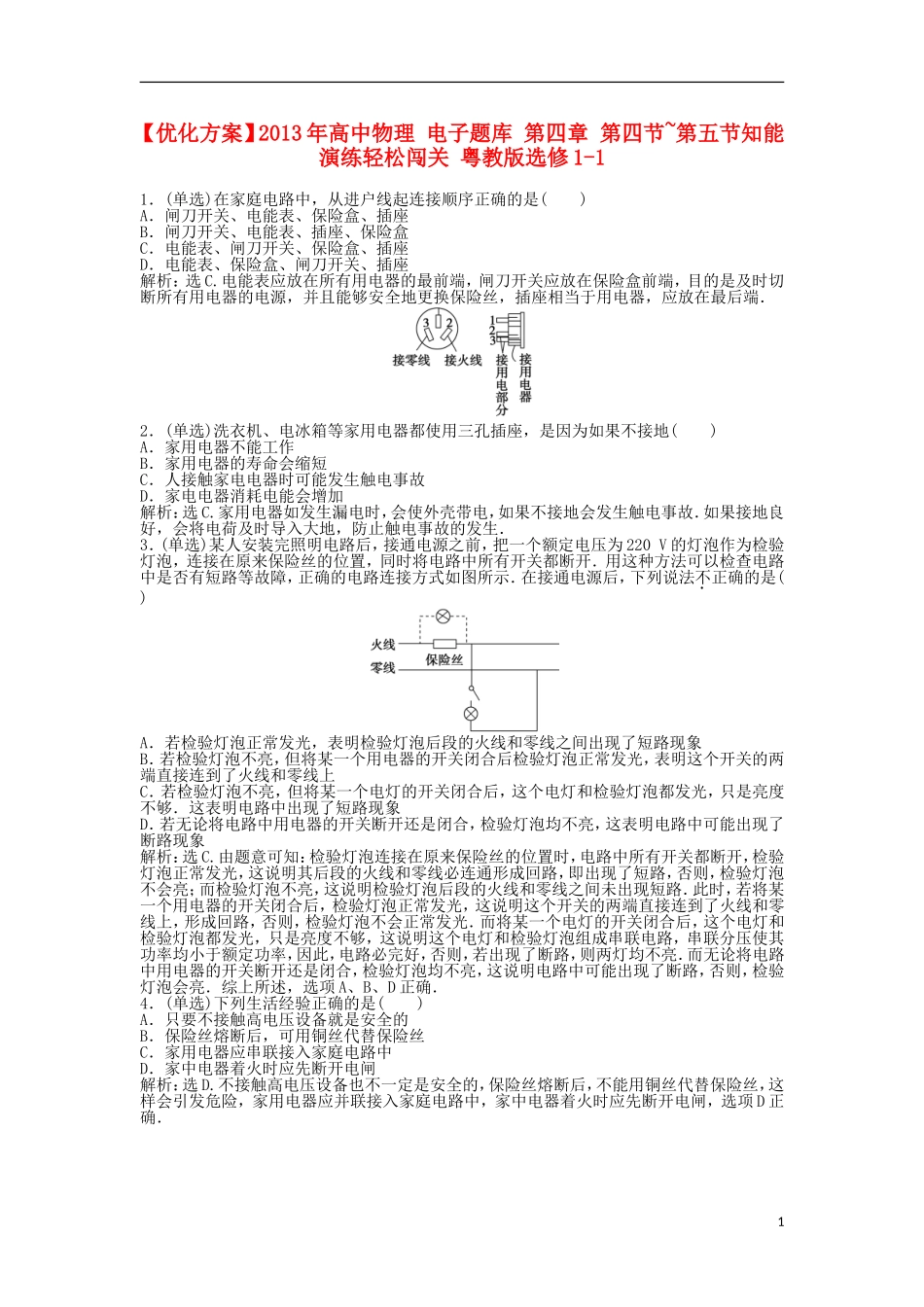

【优化方案】2013年高中物理电子题库第四章第四节~第五节知能演练轻松闯关粤教版选修1-11．(单选)在家庭电路中，从进户线起连接顺序正确的是()A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座解析：选C.电能表应放在所有用电器的最前端，闸刀开关应放在保险盒前端，目的是及时切断所有用电器的电源，并且能够安全地更换保险丝，插座相当于用电器，应放在最后端．2．(单选)洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地()A．家用电器不能工作B．家用电器的寿命会缩短C．人接触家电电器时可能发生触电事故D．家电电器消耗电能会增加解析：选C.家用电器如发生漏电时，会使外壳带电，如果不接地会发生触电事故．如果接地良好，会将电荷及时导入大地，防止触电事故的发生．3．(单选)某人安装完照明电路后，接通电源之前，把一个额定电压为220V的灯泡作为检验灯泡，连接在原来保险丝的位置，同时将电路中所有开关都断开．用这种方法可以检查电路中是否有短路等故障，正确的电路连接方式如图所示．在接通电源后，下列说法不正确的是()A．若检验灯泡正常发光，表明检验灯泡后段的火线和零线之间出现了短路现象B．若检验灯泡不亮，但将某一个用电器的开关闭合后检验灯泡正常发光，表明这个开关的两端直接连到了火线和零线上C．若检验灯泡不亮，但将某一个电灯的开关闭合后，这个电灯和检验灯泡都发光，只是亮度不够．这表明电路中出现了短路现象D．若无论将电路中用电器的开关断开还是闭合，检验灯泡均不亮，这表明电路中可能出现了断路现象解析：选C.由题意可知：检验灯泡连接在原来保险丝的位置时，电路中所有开关都断开，检验灯泡正常发光，这说明其后段的火线和零线必连通形成回路，即出现了短路，否则，检验灯泡不会亮；而检验灯泡不亮，这说明检验灯泡后段的火线和零线之间未出现短路．此时，若将某一个用电器的开关闭合后，检验灯泡正常发光，这说明这个开关的两端直接连到了火线和零线上，形成回路，否则，检验灯泡不会正常发光．而将某一个电灯的开关闭合后，这个电灯和检验灯泡都发光，只是亮度不够，这说明这个电灯和检验灯泡组成串联电路，串联分压使其功率均小于额定功率，因此，电路必完好，否则，若出现了断路，则两灯均不亮．而无论将电路中用电器的开关断开还是闭合，检验灯泡均不亮，这说明电路中可能出现了断路，否则，检验灯泡会亮．综上所述，选项A、B、D正确．4．(单选)下列生活经验正确的是()A．只要不接触高电压设备就是安全的B．保险丝熔断后，可用铜丝代替保险丝C．家用电器应串联接入家庭电路中D．家中电器着火时应先断开电闸解析：选D.不接触高电压设备也不一定是安全的，保险丝熔断后，不能用铜丝代替保险丝，这样会引发危险，家用电器应并联接入家庭电路中，家中电器着火时应先断开电闸，选项D正确．15．如图所示，AO输入的信号是有直流电的交变电流．(1)现要求信号到达BO端没有直流成分，需要在AB端接入一个什么元件？该元件的作用是什么？(2)若要求信号到达BO端只有直流电压，而没有交流电压，则应在AB端接入一个什么元件？该元件的作用是什么？解析：(1)因为BO端不需要直流，只需要交流，故根据电容器有“通交流、隔直流”的作用，应在AB端接入一个电容器C.该电容器对直流有阻碍作用，对交流有“通过”作用．(2)因为BO端不需要交流，只需要直流，故根据电感器有“通直流、阻交流”的作用，应在AB端接入一个电感线圈L.该线圈对交流有阻碍作用，直流电可通过．答案：见解析一、单项选择题1．一个灯泡和一个电感器相连后与一个交流电源相接，现将一块铁芯插入线圈之后，该灯泡将()A．变亮B．变暗C．对灯没影响D．以上说法均不对解析：选B.电感器对交流电有阻碍作用，插入铁芯之后阻碍作用明显增强，所以灯泡变暗．2．如图所示，输入端ab的输入电压既有直流成分，又有交流成分，以下说法正确的是(L的直流电阻不为零)()A．直流成分只能从L经过B．交流成分只能从R经过C．通过R的电流既有直流成分，又有交流成分D．以上说法均不正确解析：选C.电阻器既能通...
