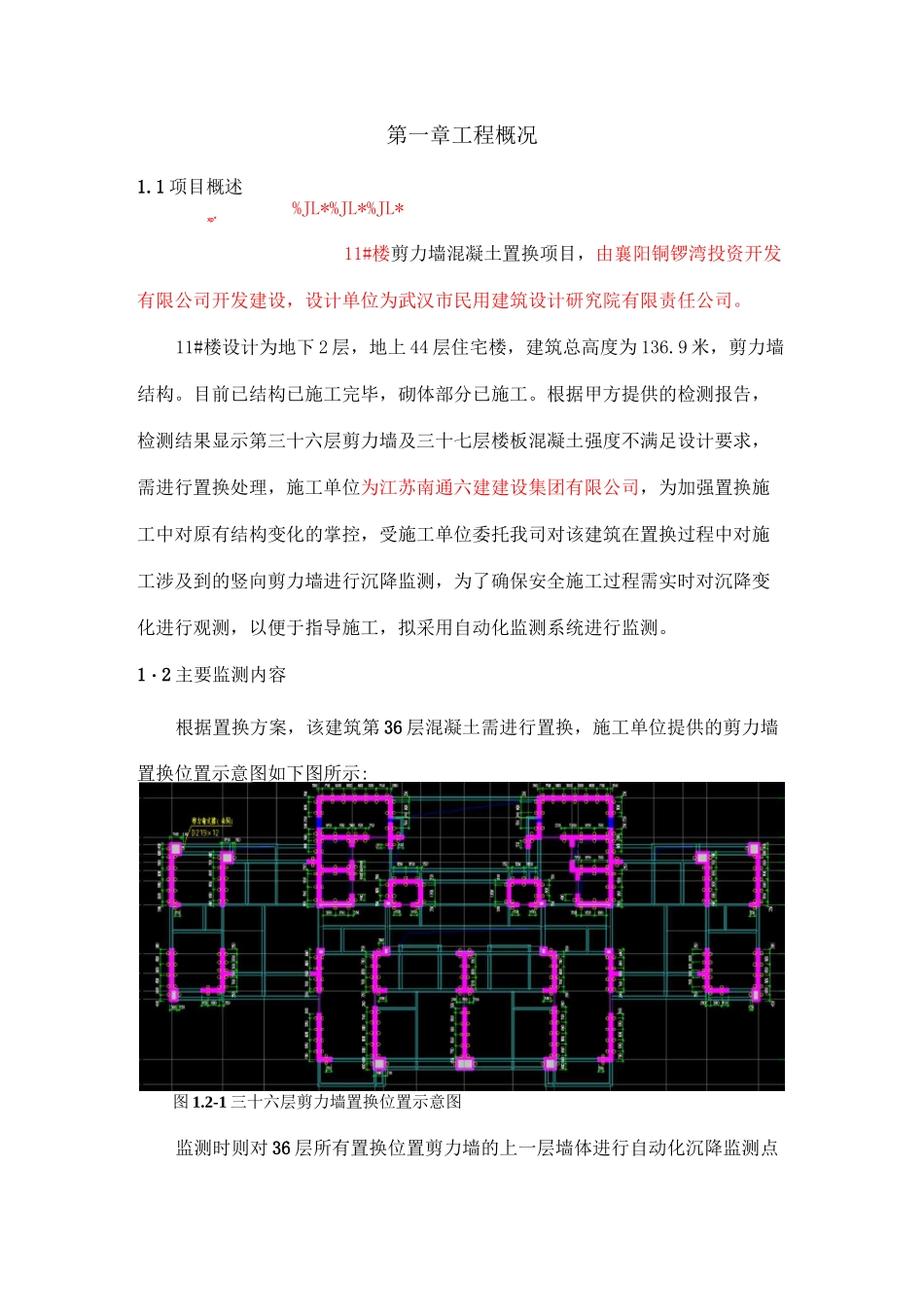

沉降自动化监测方案11#楼剪力墙墙体置换工程XXXX建设工程检测有限公司2020年12月08日目录第一章工程概况11.1项目概述11.2主要监测内容11.3监测依据21.4监测目的2第二章自动化沉降监测实施方案32.1测线布置方案32.2设备布置方案及注意事项32.2.1测点及基准点、管线保护施工方案42.2.2RSM-HHL液压静力水准仪安装42.3技术保障及安全管理6第三章自动化系统监测83.1系统及设备简介83.2监测数据管理云平台83.3自动化监测仪器83.4监测数据上传83.5监测周期与频率10第四章监测质量、安全、应急突发事件处理114.1监测设施保护114.2安全管理134.3监测运行维护144.4应急预案及措施14第一章工程概况1.1项目概述%JL*%JL*%JL*xp*11#楼剪力墙混凝土置换项目，由襄阳铜锣湾投资开发有限公司开发建设，设计单位为武汉市民用建筑设计研究院有限责任公司。11#楼设计为地下2层，地上44层住宅楼，建筑总高度为136.9米，剪力墙结构。目前已结构已施工完毕，砌体部分已施工。根据甲方提供的检测报告，检测结果显示第三十六层剪力墙及三十七层楼板混凝土强度不满足设计要求，需进行置换处理，施工单位为江苏南通六建建设集团有限公司，为加强置换施工中对原有结构变化的掌控，受施工单位委托我司对该建筑在置换过程中对施工涉及到的竖向剪力墙进行沉降监测，为了确保安全施工过程需实时对沉降变化进行观测，以便于指导施工，拟采用自动化监测系统进行监测。1・2主要监测内容根据置换方案，该建筑第36层混凝土需进行置换，施工单位提供的剪力墙置换位置示意图如下图所示:图1.2-1三十六层剪力墙置换位置示意图监测时则对36层所有置换位置剪力墙的上一层墙体进行自动化沉降监测点2的布设，每片墙拟布设1个测点。1.3监测依据本次检测主要依据现行国家技术标准、部颁标准及相关技术规范、规程进行具体包括：(1)《国家一、二等水准测量规范》(GB/T12897-2006)；(2)《建筑变形测量规范》(JGJ8-2016)；(3)《工程测量规范》(GB50026-2007)；(4)委托方提供的相关资料、图纸、现场踏勘情况等。1.4监测目的(1)通过将监测数据与预测值作比较，判断上一步施工工艺和施工参数是否符合或达到预期要求，同时实现对下一步的施工工艺和施工进度控制，从而切实实现信息化施工；(2)通过监测及时发现置换施工过程中的环境变形发展趋势，及时反馈信息，达到有效控制施工对该建筑物影响的目的；(3)通过监测判断监测区域沉降问题，使得整个施工过程能始终处于安全可控的范畴内；(4)将现场监测结果反馈设计单位，使设计能根据现场工况发展，进一步优化方案，达到优质安全、经济合理、施工快捷的目的。3数码、振弦采集仪及上传模第二章自动化沉降监测实施方案对自动化沉降监测现场设备布设、测点布置、现场调配及人员分工安排进行说明。2.1测线布置方案根据监测设计图纸及现场测点分布情况,拟对三十七层采用一条测线进行自动化沉降监测：其中布置测点32个，基准点1个，数码采集仪1台，测点编号CJ1〜CJ33。由于测线长度大于100m,为保证数据精度，拟在测线中使用2个液位罐，提高数据采集的准确性，保证测量精度。2.2设备布置方案及注意事项图2.2-1监测设备现场安装示意图图2.1-1三十七楼测线测点、基准点及液位罐布置液压静力水准42.2.1测点及基准点、管线保护施工方案1）测点及基准点测点和基准点按照监测要求应进行硬化，可根据实际情况，安装前业主应提供设备安装的硬化条件满足设备安装需求。2）管线保护由于测线距离较长，现场情况复杂，需对管线进行保护，可根据现场情况，挖槽、采用线槽埋入地下进行保护。3）设备供电根据现场实际情况选择市电或者太阳能供电。2.2.2RSM-HHL液压静力水准仪安装液压静力水准仪自动化监测系统长期、安全、稳定运行与硬件安装工程的质量有密切关系。因此安装需要工程系统化、规范化，这样才能有效地减少因安装原因而造成的系统运行不稳定因素，提高系统运行的可靠性。静力水准仪自动化监测系统安装的总体流程如图所示。图2.2-4静力水准仪自动化检测系统1、安装步骤：（1）看现场、选点位（带喷漆），做好点位记录（位置、间距、起始里程），确定合理安装方式，液位罐、基准点安装位置，形成简易的施工...
