基于51单片机的空调温度控制设计VIP免费

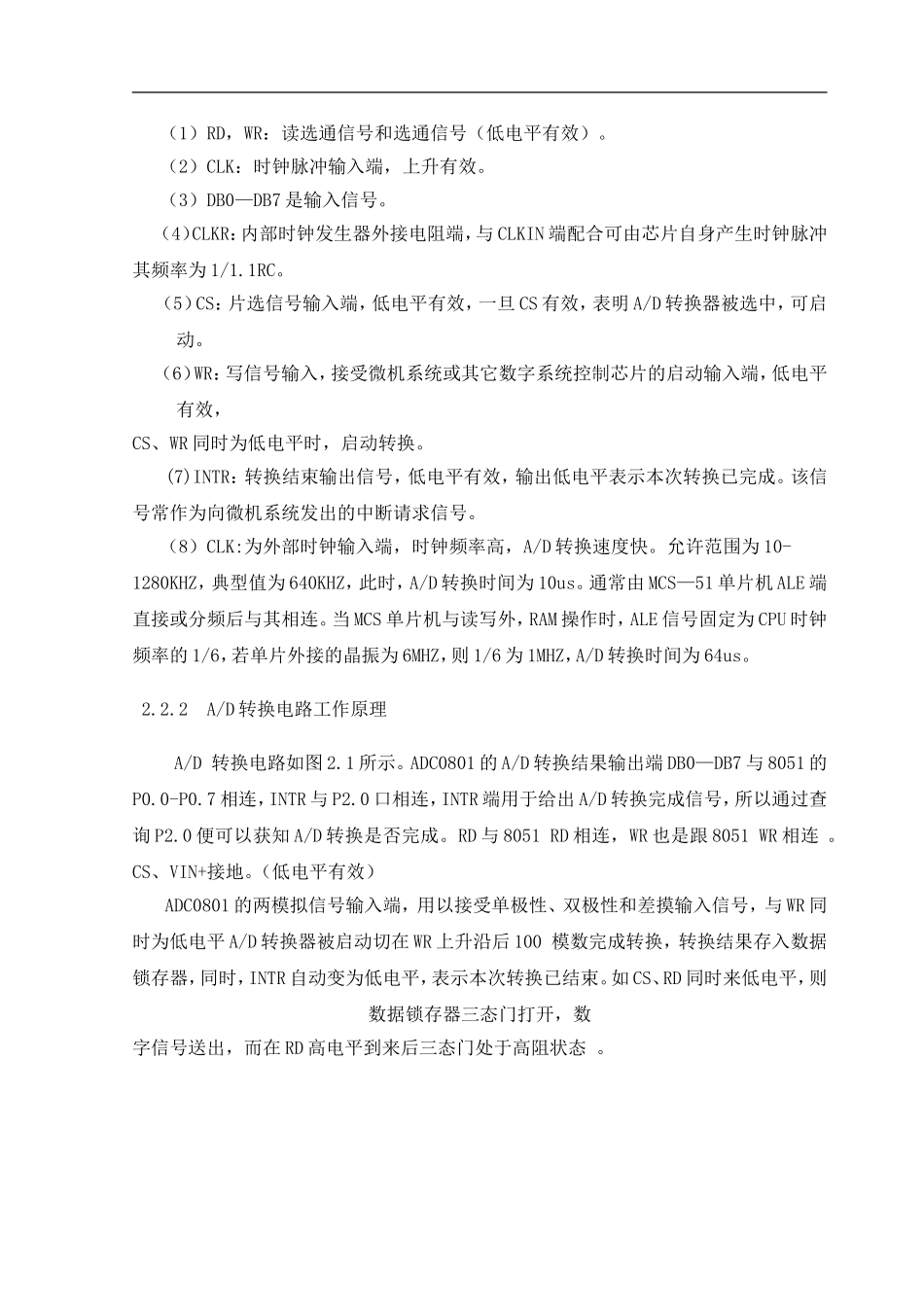

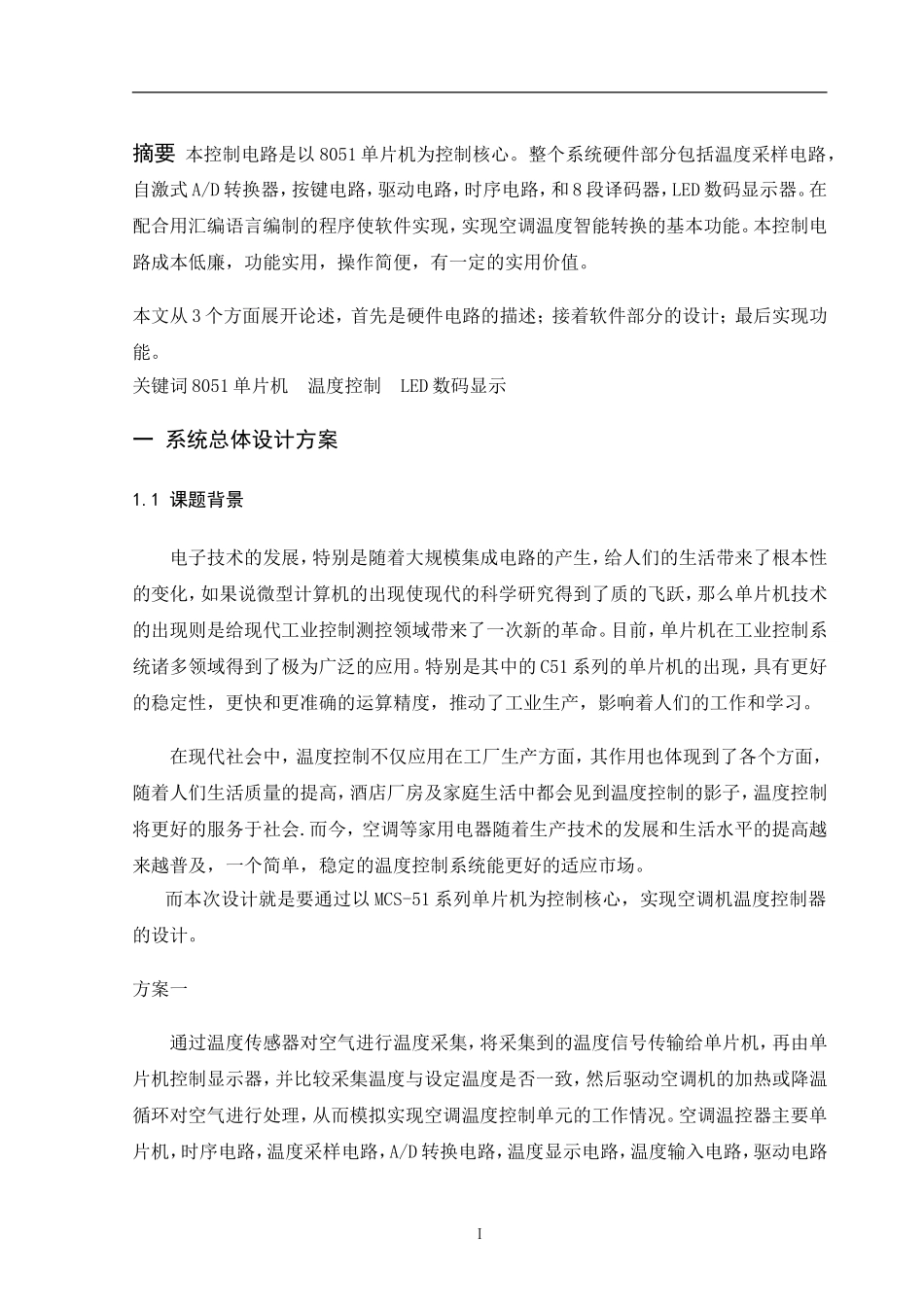

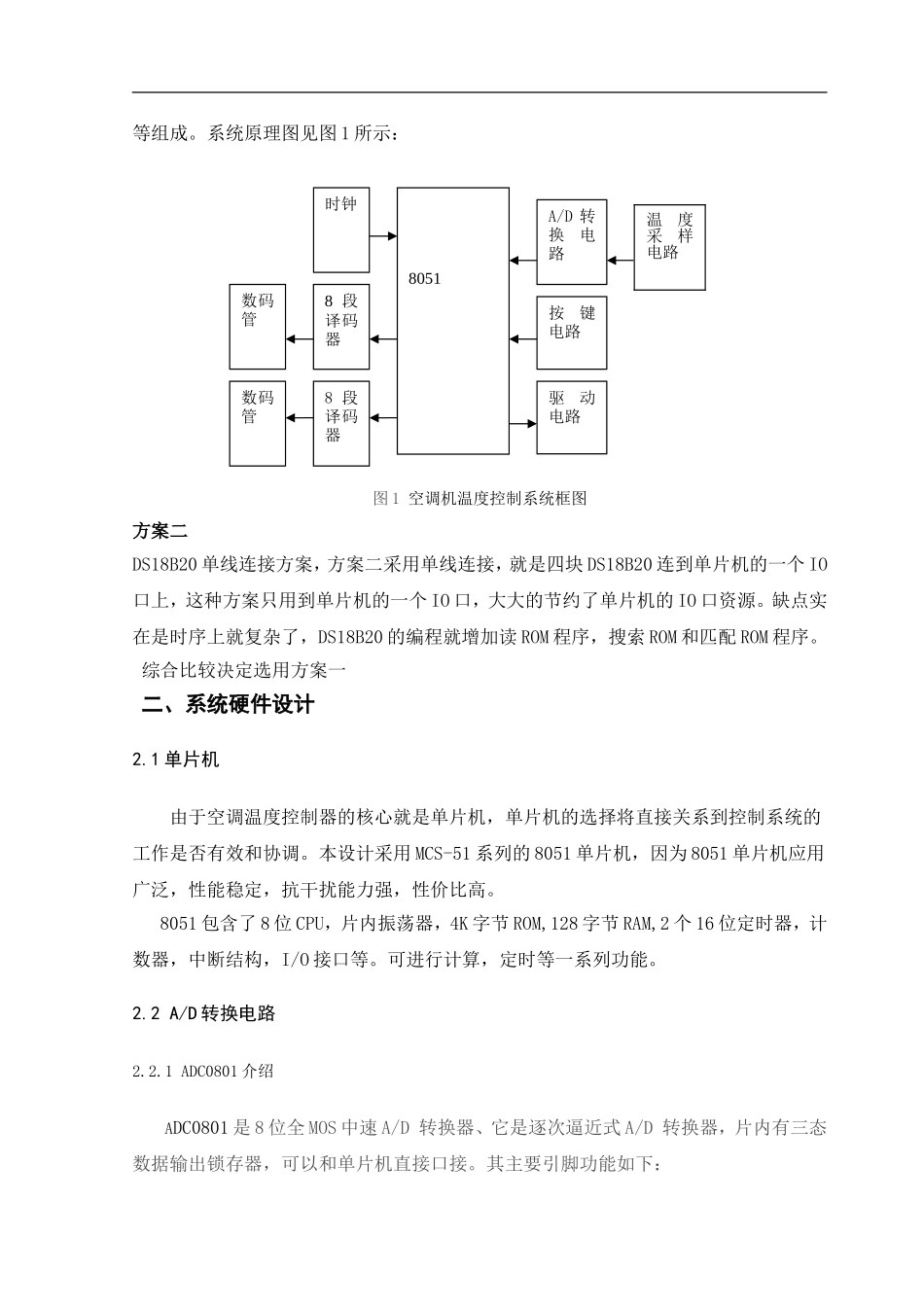

摘要本控制电路是以8051单片机为控制核心。整个系统硬件部分包括温度采样电路，自激式A/D转换器，按键电路，驱动电路，时序电路，和8段译码器，LED数码显示器。在配合用汇编语言编制的程序使软件实现，实现空调温度智能转换的基本功能。本控制电路成本低廉，功能实用，操作简便，有一定的实用价值。本文从3个方面展开论述，首先是硬件电路的描述；接着软件部分的设计；最后实现功能。关键词8051单片机温度控制LED数码显示一系统总体设计方案1.1课题背景电子技术的发展，特别是随着大规模集成电路的产生，给人们的生活带来了根本性的变化，如果说微型计算机的出现使现代的科学研究得到了质的飞跃，那么单片机技术的出现则是给现代工业控制测控领域带来了一次新的革命。目前，单片机在工业控制系统诸多领域得到了极为广泛的应用。特别是其中的C51系列的单片机的出现，具有更好的稳定性，更快和更准确的运算精度，推动了工业生产，影响着人们的工作和学习。在现代社会中，温度控制不仅应用在工厂生产方面，其作用也体现到了各个方面，随着人们生活质量的提高，酒店厂房及家庭生活中都会见到温度控制的影子，温度控制将更好的服务于社会.而今，空调等家用电器随着生产技术的发展和生活水平的提高越来越普及，一个简单，稳定的温度控制系统能更好的适应市场。而本次设计就是要通过以MCS-51系列单片机为控制核心，实现空调机温度控制器的设计。方案一通过温度传感器对空气进行温度采集，将采集到的温度信号传输给单片机，再由单片机控制显示器，并比较采集温度与设定温度是否一致，然后驱动空调机的加热或降温循环对空气进行处理，从而模拟实现空调温度控制单元的工作情况。空调温控器主要单片机，时序电路，温度采样电路，A/D转换电路，温度显示电路，温度输入电路，驱动电路Ⅰ等组成。系统原理图见图1所示：图1空调机温度控制系统框图方案二DS18B20单线连接方案，方案二采用单线连接，就是四块DS18B20连到单片机的一个IO口上，这种方案只用到单片机的一个IO口，大大的节约了单片机的IO口资源。缺点实在是时序上就复杂了，DS18B20的编程就增加读ROM程序，搜索ROM和匹配ROM程序。综合比较决定选用方案一二、系统硬件设计2.1单片机由于空调温度控制器的核心就是单片机，单片机的选择将直接关系到控制系统的工作是否有效和协调。本设计采用MCS-51系列的8051单片机，因为8051单片机应用广泛，性能稳定，抗干扰能力强，性价比高。8051包含了8位CPU，片内振荡器，4K字节ROM,128字节RAM,2个16位定时器，计数器，中断结构，I/O接口等。可进行计算，定时等一系列功能。2.2A/D转换电路2.2.1ADC0801介绍ADC0801是8位全MOS中速A/D转换器、它是逐次逼近式A/D转换器，片内有三态数据输出锁存器，可以和单片机直接口接。其主要引脚功能如下：80518段译码器8段译码器数码管数码管按键电路驱动电路A/D转换电路时钟温度采样电路（1）RD，WR：读选通信号和选通信号（低电平有效）。（2）CLK：时钟脉冲输入端，上升有效。（3）DB0—DB7是输入信号。（4）CLKR：内部时钟发生器外接电阻端，与CLKIN端配合可由芯片自身产生时钟脉冲其频率为1/1.1RC。（5）CS：片选信号输入端，低电平有效，一旦CS有效，表明A/D转换器被选中，可启动。（6）WR：写信号输入，接受微机系统或其它数字系统控制芯片的启动输入端，低电平有效，CS、WR同时为低电平时，启动转换。(7)INTR：转换结束输出信号，低电平有效，输出低电平表示本次转换已完成。该信号常作为向微机系统发出的中断请求信号。（8）CLK:为外部时钟输入端，时钟频率高，A/D转换速度快。允许范围为10-1280KHZ，典型值为640KHZ，此时，A/D转换时间为10us。通常由MCS—51单片机ALE端直接或分频后与其相连。当MCS单片机与读写外，RAM操作时，ALE信号固定为CPU时钟频率的1/6，若单片外接的晶振为6MHZ，则1/6为1MHZ，A/D转换时间为64us。2.2.2A/D转换电路工作原理A/D转换电路如图2.1所示。ADC0801的A/D转换结果输出端DB0—DB7与8051的P0.0-P0.7相连，INTR与P2.0口相连，INTR端用于给出A/D转换完成信号，所以通过查询P2.0便可以获知A/D转换是否完成。RD与8051RD相连，WR也...
