基于51单片机的上下限可调的温度报警系统VIP免费

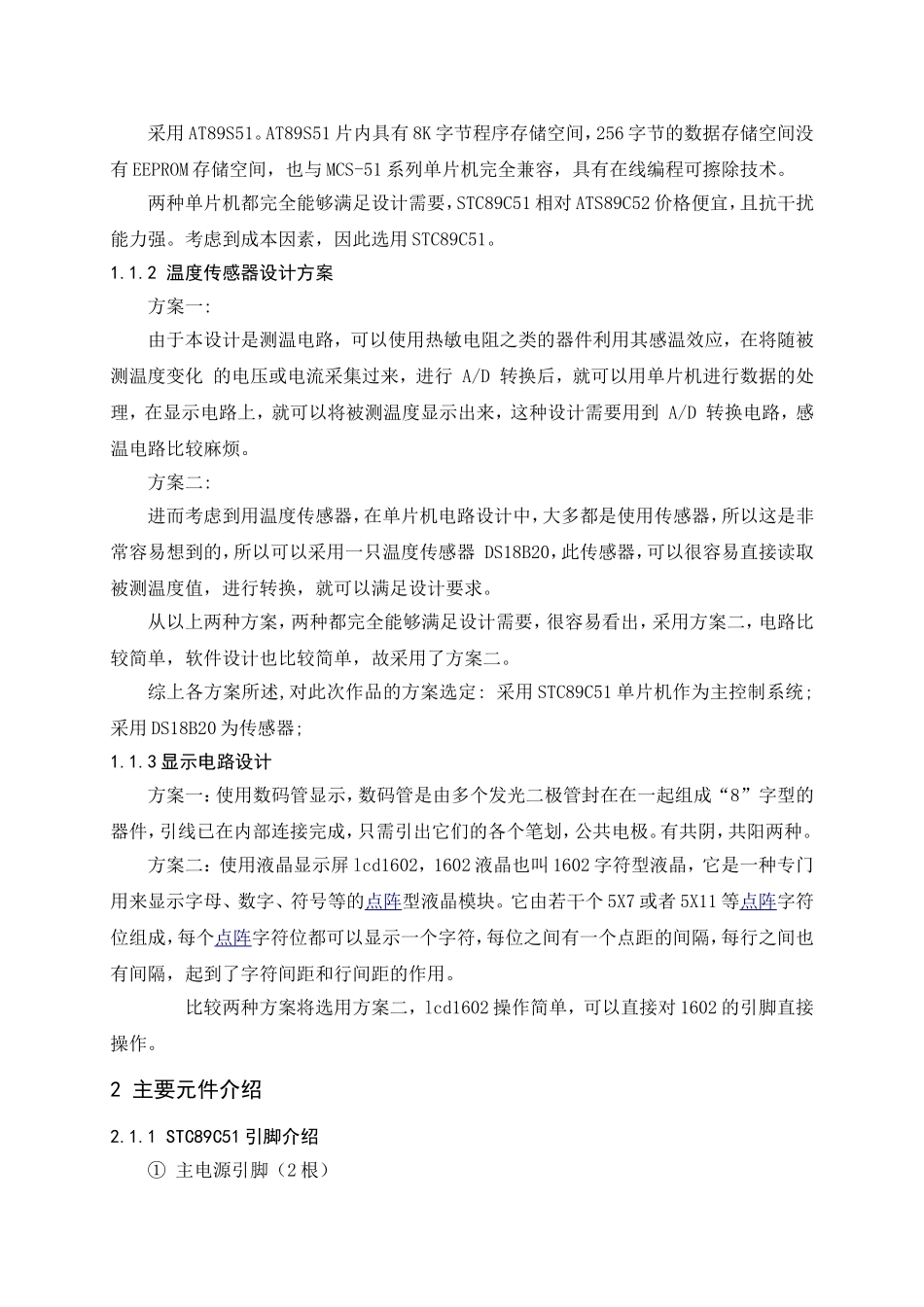

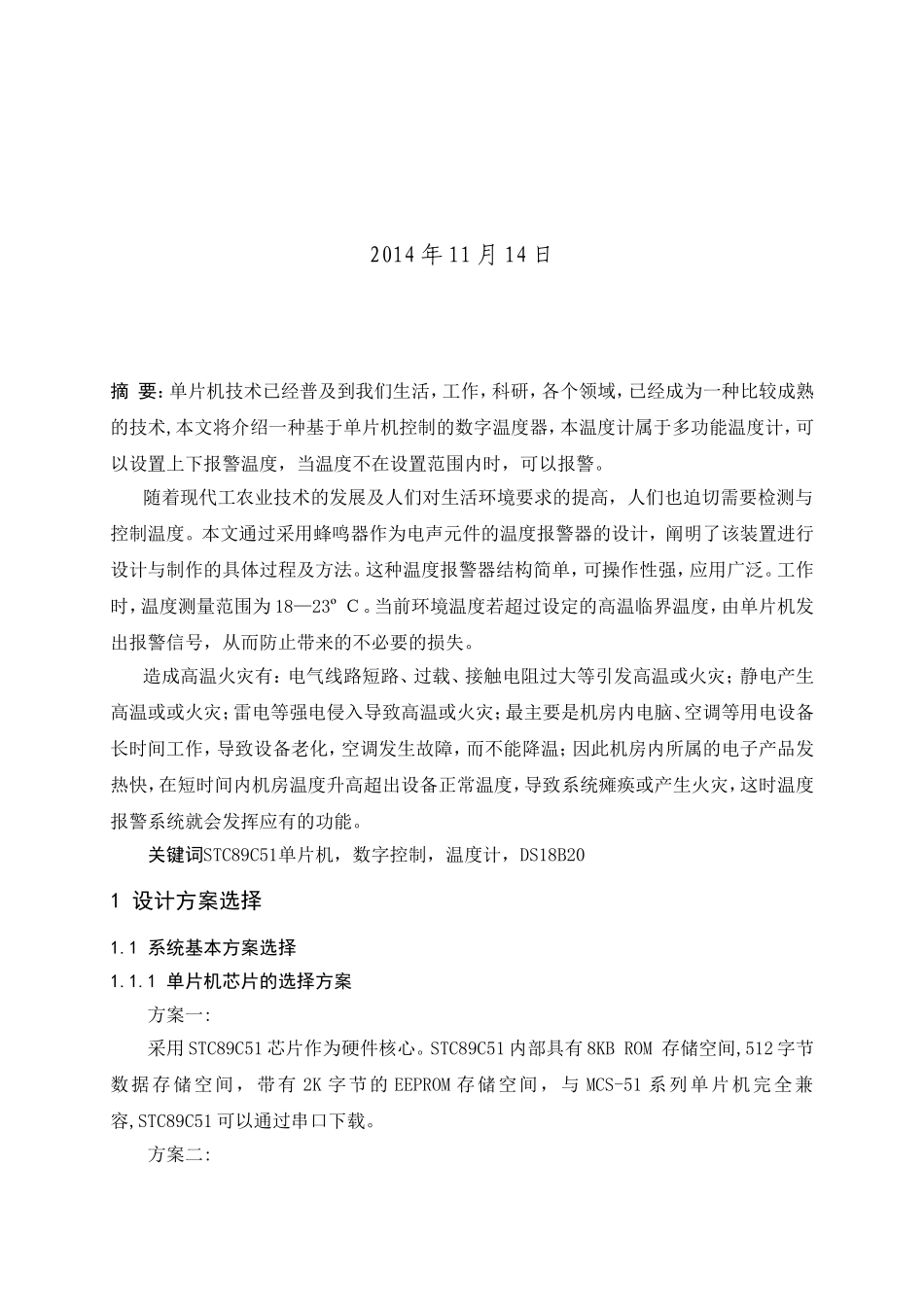

课程设计题目上下限可调的温度报警器设计专业电子**********学号************姓名周*****指导教师********2014年11月14日摘要：单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术,本文将介绍一种基于单片机控制的数字温度器，本温度计属于多功能温度计，可以设置上下报警温度，当温度不在设置范围内时，可以报警。随着现代工农业技术的发展及人们对生活环境要求的提高，人们也迫切需要检测与控制温度。本文通过采用蜂鸣器作为电声元件的温度报警器的设计，阐明了该装置进行设计与制作的具体过程及方法。这种温度报警器结构简单，可操作性强，应用广泛。工作时，温度测量范围为18—23ºＣ。当前环境温度若超过设定的高温临界温度，由单片机发出报警信号，从而防止带来的不必要的损失。造成高温火灾有：电气线路短路、过载、接触电阻过大等引发高温或火灾；静电产生高温或或火灾；雷电等强电侵入导致高温或火灾；最主要是机房内电脑、空调等用电设备长时间工作，导致设备老化，空调发生故障，而不能降温；因此机房内所属的电子产品发热快，在短时间内机房温度升高超出设备正常温度，导致系统瘫痪或产生火灾，这时温度报警系统就会发挥应有的功能。关键词STC89C51单片机，数字控制，温度计，DS18B201设计方案选择1.1系统基本方案选择1.1.1单片机芯片的选择方案方案一:采用STC89C51芯片作为硬件核心。STC89C51内部具有8KBROM存储空间,512字节数据存储空间，带有2K字节的EEPROM存储空间，与MCS-51系列单片机完全兼容,STC89C51可以通过串口下载。方案二:采用AT89S51。AT89S51片内具有8K字节程序存储空间，256字节的数据存储空间没有EEPROM存储空间，也与MCS-51系列单片机完全兼容，具有在线编程可擦除技术。两种单片机都完全能够满足设计需要，STC89C51相对ATS89C52价格便宜，且抗干扰能力强。考虑到成本因素，因此选用STC89C51。1.1.2温度传感器设计方案方案一:由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。方案二:进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。从以上两种方案，两种都完全能够满足设计需要，很容易看出，采用方案二，电路比较简单，软件设计也比较简单，故采用了方案二。综上各方案所述,对此次作品的方案选定:采用STC89C51单片机作为主控制系统;采用DS18B20为传感器;1.1.3显示电路设计方案一：使用数码管显示，数码管是由多个发光二极管封在在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。有共阴，共阳两种。方案二：使用液晶显示屏lcd1602，1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。它由若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用。比较两种方案将选用方案二，lcd1602操作简单，可以直接对1602的引脚直接操作。2主要元件介绍2.1.1STC89C51引脚介绍①主电源引脚（2根）VCC(Pin40)：电源输入，接＋5V电源GND(Pin20)：接地线②外接晶振引脚（2根）XTAL1(Pin19)：片内振荡电路的输入端XTAL2(Pin20)：片内振荡电路的输出端③控制引脚（4根）RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。ALE/PROG(Pin30)：地址锁存允许信号PSEN(Pin29)：外部存储器读选通信号EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。④可编程输入/输出引脚（32根）STC89C51单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。P0口（Pin39～Pin32）：8位双向I/O口线...
