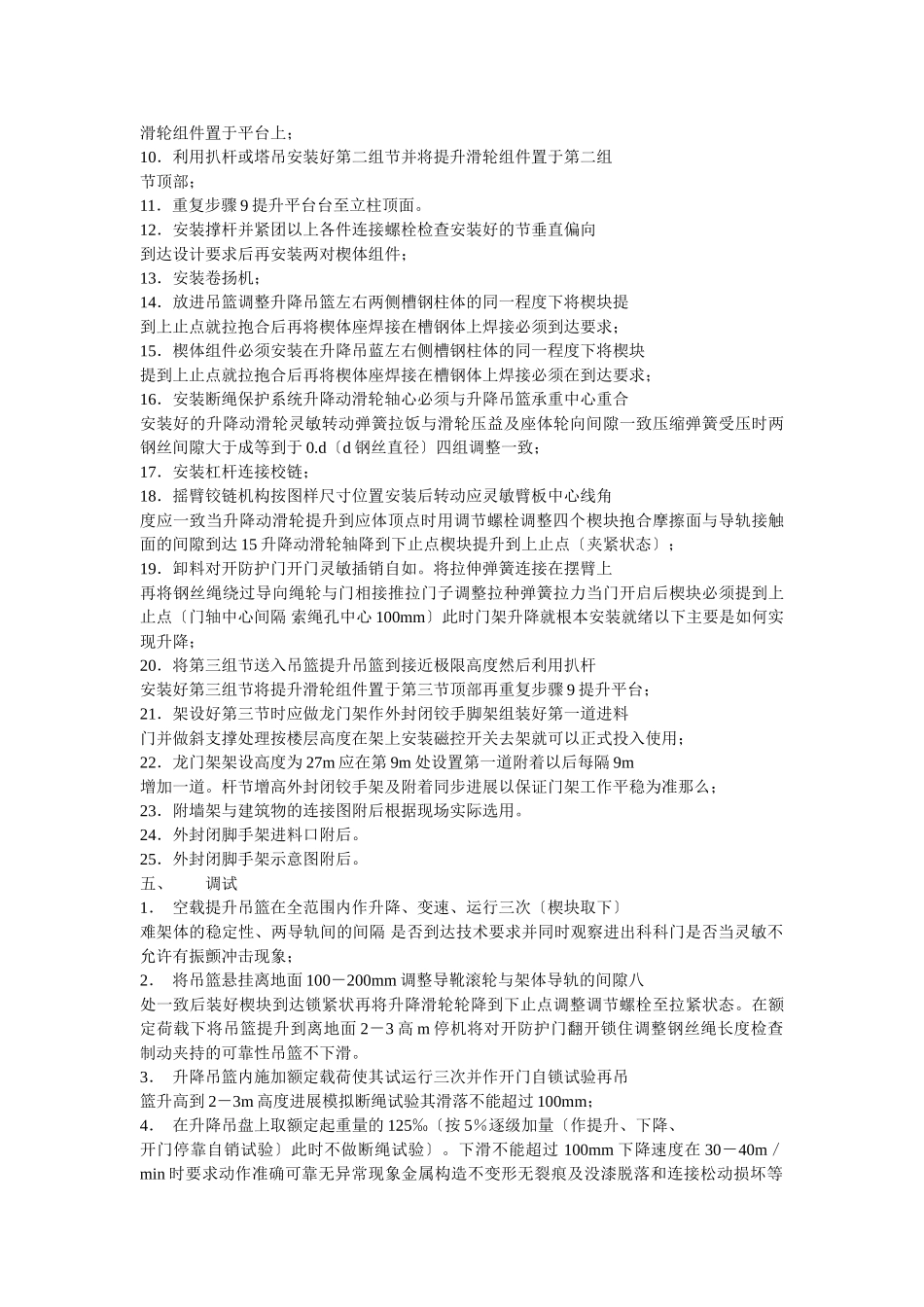

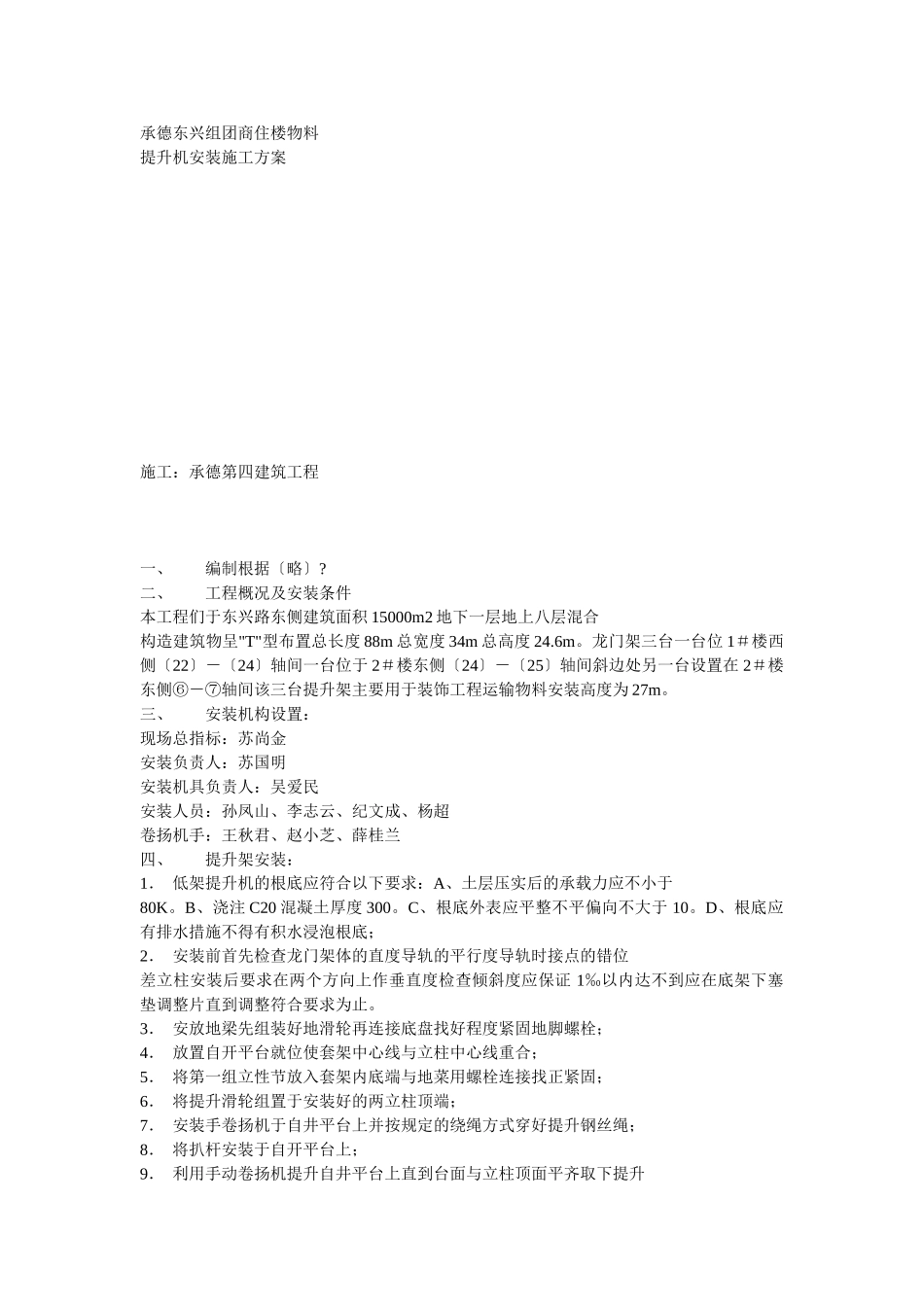

承德东兴组团商住楼物料提升机安装施工方案施工:承德第四建筑工程一、编制根据〔略〕?二、工程概况及安装条件本工程们于东兴路东侧建筑面积15000m2地下一层地上八层混合构造建筑物呈"T"型布置总长度88m总宽度34m总高度24.6m。龙门架三台一台位1#楼西侧〔22〕-〔24〕轴间一台位于2#楼东侧〔24〕-〔25〕轴间斜边处另一台设置在2#楼东侧⑥-⑦轴间该三台提升架主要用于装饰工程运输物料安装高度为27m。三、安装机构设置:现场总指标:苏尚金安装负责人:苏国明安装机具负责人:吴爱民安装人员:孙凤山、李志云、纪文成、杨超卷扬机手:王秋君、赵小芝、薛桂兰四、提升架安装:1.低架提升机的根底应符合以下要求:A、土层压实后的承载力应不小于80K。B、浇注C20混凝土厚度300。C、根底外表应平整不平偏向不大于10。D、根底应有排水措施不得有积水浸泡根底;2.安装前首先检查龙门架体的直度导轨的平行度导轨时接点的错位差立柱安装后要求在两个方向上作垂直度检查倾斜度应保证1‰以内达不到应在底架下塞垫调整片直到调整符合要求为止。3.安放地梁先组装好地滑轮再连接底盘找好程度紧固地脚螺栓;4.放置自开平台就位使套架中心线与立柱中心线重合;5.将第一组立性节放入套架内底端与地菜用螺栓连接找正紧固;6.将提升滑轮组置于安装好的两立柱顶端;7.安装手卷扬机于自井平台上并按规定的绕绳方式穿好提升钢丝绳;8.将扒杆安装于自开平台上;9.利用手动卷扬机提升自井平台上直到台面与立柱顶面平齐取下提升滑轮组件置于平台上;10.利用扒杆或塔吊安装好第二组节并将提升滑轮组件置于第二组节顶部;11.重复步骤9提升平台台至立柱顶面。12.安装撑杆并紧团以上各件连接螺栓检查安装好的节垂直偏向到达设计要求后再安装两对楔体组件;13.安装卷扬机;14.放进吊篮调整升降吊篮左右两侧槽钢柱体的同一程度下将楔块提到上止点就拉抱合后再将楔体座焊接在槽钢体上焊接必须到达要求;15.楔体组件必须安装在升降吊蓝左右侧槽钢柱体的同一程度下将楔块提到上止点就拉抱合后再将楔体座焊接在槽钢体上焊接必须在到达要求;16.安装断绳保护系统升降动滑轮轴心必须与升降吊篮承重中心重合安装好的升降动滑轮灵敏转动弹簧拉饭与滑轮压益及座体轮向间隙一致压缩弹簧受压时两钢丝间隙大于成等到于0.d〔d钢丝直径〕四组调整一致;17.安装杠杆连接校链;18.摇臂铰链机构按图样尺寸位置安装后转动应灵敏臂板中心线角度应一致当升降动滑轮提升到应体顶点时用调节螺栓调整四个楔块抱合摩擦面与导轨接触面的间隙到达15升降动滑轮轴降到下止点楔块提升到上止点〔夹紧状态〕;19.卸料对开防护门开门灵敏插销自如。将拉伸弹簧连接在摆臂上再将钢丝绳绕过导向绳轮与门相接推拉门子调整拉种弹簧拉力当门开启后楔块必须提到上止点〔门轴中心间隔索绳孔中心100mm〕此时门架升降就根本安装就绪以下主要是如何实现升降;20.将第三组节送入吊篮提升吊篮到接近极限高度然后利用扒杆安装好第三组节将提升滑轮组件置于第三节顶部再重复步骤9提升平台;21.架设好第三节时应做龙门架作外封闭铰手脚架组装好第一道进料门并做斜支撑处理按楼层高度在架上安装磁控开关去架就可以正式投入使用;22.龙门架架设高度为27m应在第9m处设置第一道附着以后每隔9m增加一道。杆节增高外封闭铰手架及附着同步进展以保证门架工作平稳为准那么;23.附墙架与建筑物的连接图附后根据现场实际选用。24.外封闭脚手架进料口附后。25.外封闭脚手架示意图附后。五、调试1.空载提升吊篮在全范围内作升降、变速、运行三次〔楔块取下〕难架体的稳定性、两导轨间的间隔是否到达技术要求并同时观察进出科科门是否当灵敏不允许有振颤冲击现象;2.将吊篮悬挂离地面100-200mm调整导靴滚轮与架体导轨的间隙八处一致后装好楔块到达锁紧状再将升降滑轮轮降到下止点调整调节螺栓至拉紧状态。在额定荷载下将吊篮提升到离地面2-3高m停机将对开防护门翻开锁住调整钢丝绳长度检查制动夹持的可靠性吊篮不下滑。3.升降吊篮内施加额定载荷使其试运行三次并作开门自锁试验再吊篮升高到2-3m高度进展模拟断绳试验其滑落不能超过100mm;4....
