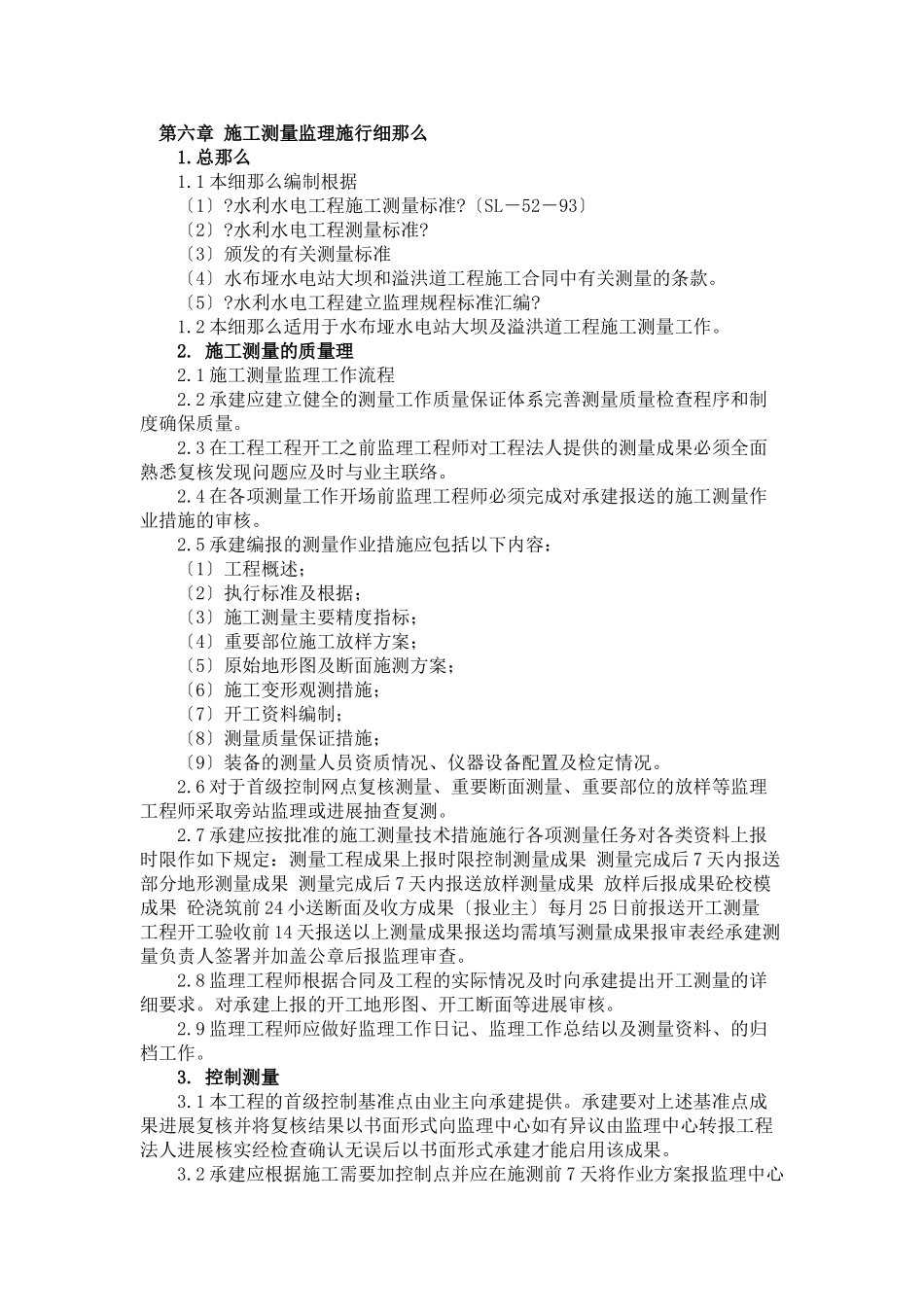

第六章施工测量监理施行细那么1.总那么1.1本细那么编制根据〔1〕?水利水电工程施工测量标准?〔SL－52－93〕〔2〕?水利水电工程测量标准?〔3〕颁发的有关测量标准〔4〕水布垭水电站大坝和溢洪道工程施工合同中有关测量的条款。〔5〕?水利水电工程建立监理规程标准汇编?1.2本细那么适用于水布垭水电站大坝及溢洪道工程施工测量工作。2.施工测量的质量理2.1施工测量监理工作流程2.2承建应建立健全的测量工作质量保证体系完善测量质量检查程序和制度确保质量。2.3在工程工程开工之前监理工程师对工程法人提供的测量成果必须全面熟悉复核发现问题应及时与业主联络。2.4在各项测量工作开场前监理工程师必须完成对承建报送的施工测量作业措施的审核。2.5承建编报的测量作业措施应包括以下内容：〔1〕工程概述；〔2〕执行标准及根据；〔3〕施工测量主要精度指标；〔4〕重要部位施工放样方案；〔5〕原始地形图及断面施测方案；〔6〕施工变形观测措施；〔7〕开工资料编制；〔8〕测量质量保证措施；〔9〕装备的测量人员资质情况、仪器设备配置及检定情况。2.6对于首级控制网点复核测量、重要断面测量、重要部位的放样等监理工程师采取旁站监理或进展抽查复测。2.7承建应按批准的施工测量技术措施施行各项测量任务对各类资料上报时限作如下规定：测量工程成果上报时限控制测量成果测量完成后7天内报送部分地形测量成果测量完成后7天内报送放样测量成果放样后报成果砼校模成果砼浇筑前24小送断面及收方成果〔报业主〕每月25日前报送开工测量工程开工验收前14天报送以上测量成果报送均需填写测量成果报审表经承建测量负责人签署并加盖公章后报监理审查。2.8监理工程师根据合同及工程的实际情况及时向承建提出开工测量的详细要求。对承建上报的开工地形图、开工断面等进展审核。2.9监理工程师应做好监理工作日记、监理工作总结以及测量资料、的归档工作。3.控制测量3.1本工程的首级控制基准点由业主向承建提供。承建要对上述基准点成果进展复核并将复核结果以书面形式向监理中心如有异议由监理中心转报工程法人进展核实经检查确认无误后以书面形式承建才能启用该成果。3.2承建应根据施工需要加控制点并应在施测前7天将作业方案报监理中心审批施测完毕后将外业记录、控制点成果及精度分析资料报监理审核。该成果必须经监理中心批准后才能正式启用。3.3承建应负责保护并经常检查已接收的和自行建立的控制点一经发现有位移或破坏及时监理工程师在监理工程师及业主下采取必要的措施予以保护或重建。假设施工需要撤除个别控制点承建应提出申请报监理中心和工程法人批准。4.施工放样4.1承建对各工程部位的施工放样应严格按合同及施工测量标准执行确保放样精度满足设计要求。考试大监理工程师4.2关键部位的放样措施必须报监理审批。如根底开挖开口线、坝轴线、重要预埋件位置、金属构造安装轴线点、混凝土工程根底轮廓点等放样监理将进展内、外业检查和复核。4.3每块混凝土浇筑前必须进展模板的形体尺寸检查并将校模资料整理上报监理审查内容包括：测站、后视、实测值与设计值比拟差异量等。5.施工变形监测5.1为了保证工程的施工平安在工程施工间承建应对部分关键部位进展施工变形监测。5.2施工变形监测的重点是对大坝及高边坡稳定性进展监测根据设计提供的变形网布网方案承建应做好工作基点的选埋工作所有观测点、沉降点均必须与变形体结实结合工作基点必须深化基岩。5.3承建应上报的变形观测技术方案和观测纲要经监理工程师审核、批准前方可施行。5.4监理工程师应认真审查复核变形观测初始值必要时进展旁站监理。5.5承建应及时汇总、整理变形观测资料并上报给监理工程师遇到异常情况应及时上报。6.机电及消防测量6.1根据机电及消防安装施工实际情况进展旁站监理或抽查复测并对野外观测数据全部复核计算。6.2测量监理工作内容：测设安装轴线与高程基准点、安装点放样、安装开工及检查测量。6.3承建的放样、验收或检查复核资料须经监理签字确认并将其整理归档。7.开工测量及其他7.1单项工程开工后承建应向监理中心报送以下资料：〔1〕实测开工地形图比例尺在〔1：100〕~〔1：1000〕范围内酌情选定。〔2〕...
