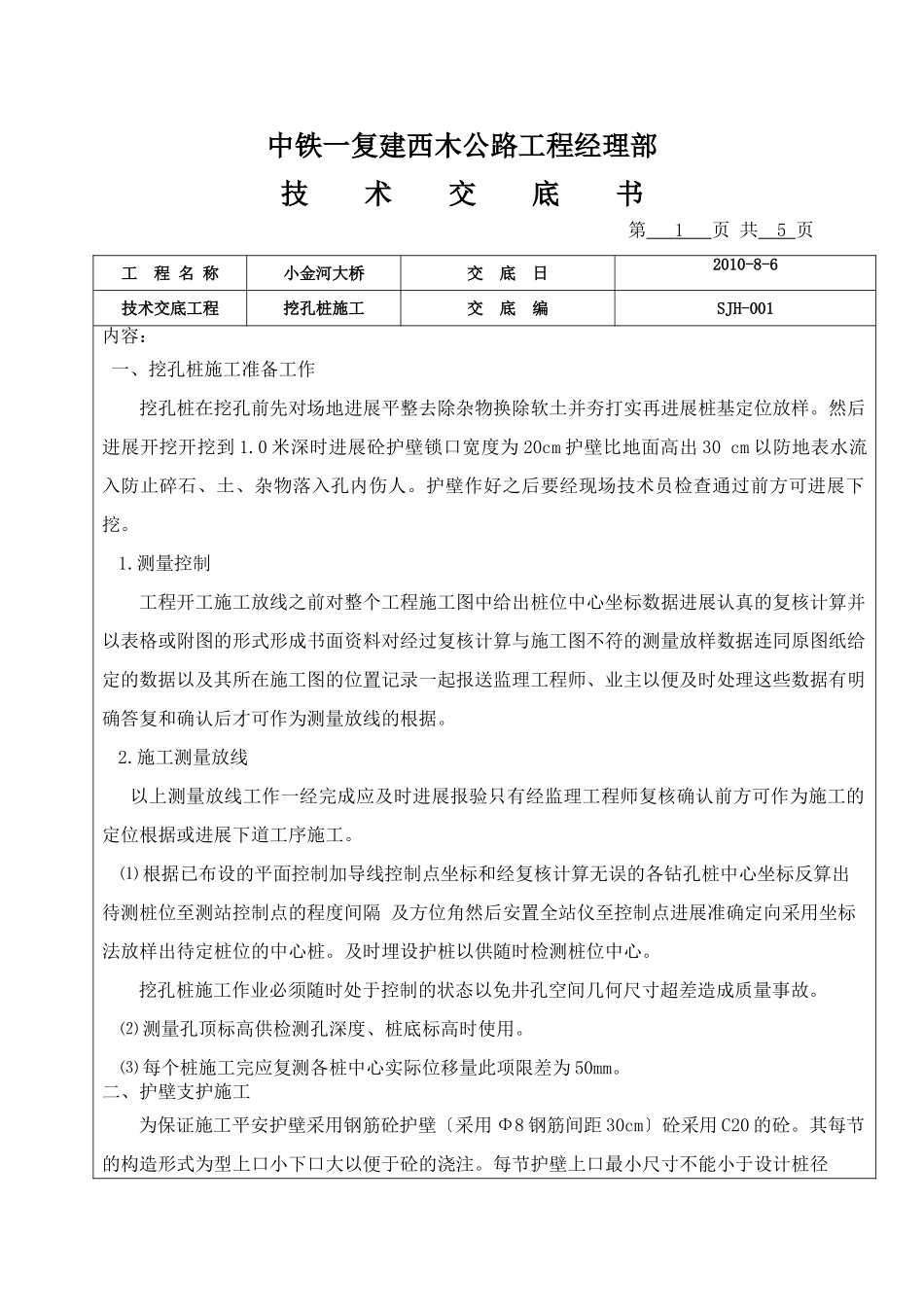

中铁一复建西木公路工程经理部技术交底书第1页共5页工程名称小金河大桥交底日2010-8-6技术交底工程挖孔桩施工交底编SJH-001内容：一、挖孔桩施工准备工作挖孔桩在挖孔前先对场地进展平整去除杂物换除软土并夯打实再进展桩基定位放样。然后进展开挖开挖到1.0米深时进展砼护壁锁口宽度为20cm护壁比地面高出30cm以防地表水流入防止碎石、土、杂物落入孔内伤人。护壁作好之后要经现场技术员检查通过前方可进展下挖。1.测量控制工程开工施工放线之前对整个工程施工图中给出桩位中心坐标数据进展认真的复核计算并以表格或附图的形式形成书面资料对经过复核计算与施工图不符的测量放样数据连同原图纸给定的数据以及其所在施工图的位置记录一起报送监理工程师、业主以便及时处理这些数据有明确答复和确认后才可作为测量放线的根据。2.施工测量放线以上测量放线工作一经完成应及时进展报验只有经监理工程师复核确认前方可作为施工的定位根据或进展下道工序施工。⑴根据已布设的平面控制加导线控制点坐标和经复核计算无误的各钻孔桩中心坐标反算出待测桩位至测站控制点的程度间隔及方位角然后安置全站仪至控制点进展准确定向采用坐标法放样出待定桩位的中心桩。及时埋设护桩以供随时检测桩位中心。挖孔桩施工作业必须随时处于控制的状态以免井孔空间几何尺寸超差造成质量事故。⑵测量孔顶标高供检测孔深度、桩底标高时使用。⑶每个桩施工完应复测各桩中心实际位移量此项限差为50mm。二、护壁支护施工为保证施工平安护壁采用钢筋砼护壁〔采用Φ8钢筋间距30cm〕砼采用C20的砼。其每节的构造形式为型上口小下口大以便于砼的浇注。每节护壁上口最小尺寸不能小于设计桩径注：本表一式二联一联留存另一联交班组保存+10cm下口尺寸不能小于设计桩径+20cm。靠内径布置护壁厚度为20～15cm现浇砼的施工采取自制的钢模板每节段由四至六块拼装而成。浇注砼时拆上节支下节自上而下周转使用。模板间用U型卡连接上下设两道8#槽钢圈顶紧；钢圈由两半圆圈组成用螺栓连接不另设支撑以便下节开挖和浇注砼操作。砼用人工拌制用吊桶运输人工浇注插入式振捣棒振捣。等护壁砼有一定的强度后方可继续开挖。见〔挖孔桩护壁示意图〕三、井孔开挖1.挖掘时要使孔壁稍有凸凹不平以增加桩的摩阻力挖掘视土层性质而定。根据地质勘测资料小金河大桥0#台～5#墩孔位地质情况由上至下依次分别为碎石土和强风化变质砂岩下层为强风化变质夹板岩和弱风化千枚岩其中碎石土和强风化变质砂岩合适挖孔作业采用短柄铁锹进展开挖。挖孔弃渣用绞车提升至地面后倒至路边的小型机动车再转移至弃渣指定地点。挖孔强风化变质夹板岩、弱风化千枚岩时须采用松动爆破的方式进展开挖。孔内岩石须爆破时应采用浅眼爆破法严格控制用量并在炮眼附近加强支撑和防护防止震塌护壁形成扩孔。进入爆破施工阶段仔细检查孔壁有无松动岩石有松动岩石应立即去除确保孔内施工人员的平安。之后再进展下一阶段的爆破施工。严禁用裸露药包必须打眼放炮和严格控制装药量以松动为主以免孔壁被炸坏造成坍孔。同时孔壁周围眼孔要加不装药以保证爆破后孔壁完好。当桩底进入倾斜岩层时桩底应凿成程度状或台阶形。孔内爆破后应先通风排烟经检查无气后施工人员方可下井继续作业。2.挖孔时应视不同情况采取不同的排水措施。孔内渗水量不大时可用铁皮桶盛水人工提引排走；渗水量大时须指派专人负责井孔渗水量的观测抽水作业时确保孔内水深不大于0.3m孔内水用水泵排走假设效果不佳那么先选择一个孔超前开挖集中抽水以降低其它孔水位从孔内排出孔外的水通过架空道引流至排水沟流走。3.挖孔桩废渣用绞车提升至地面后倒在路边的小型机动车上再转移至弃渣指定堆放地点。四、终孔检查处理1.挖孔挖到设计标高后进展孔径、孔位偏向和孔底高程测量各项指标必须符合设计和要求。编工程允许偏向1孔的中心位置不大于5cm2孔径不小于设计桩径3倾斜度挖孔桩小于0.54孔径不小于设计规定5孔内沉淀土厚度不大于200mm2.及时进展孔底处理做到平整无松渣、污泥及沉淀等软层。3.嵌入岩层深度必须符合设计要求并及时向驻地监理工程师报检。五、平安保证措施1.挖掘时的平安技术措施⑴挖孔工人必须带有平...
