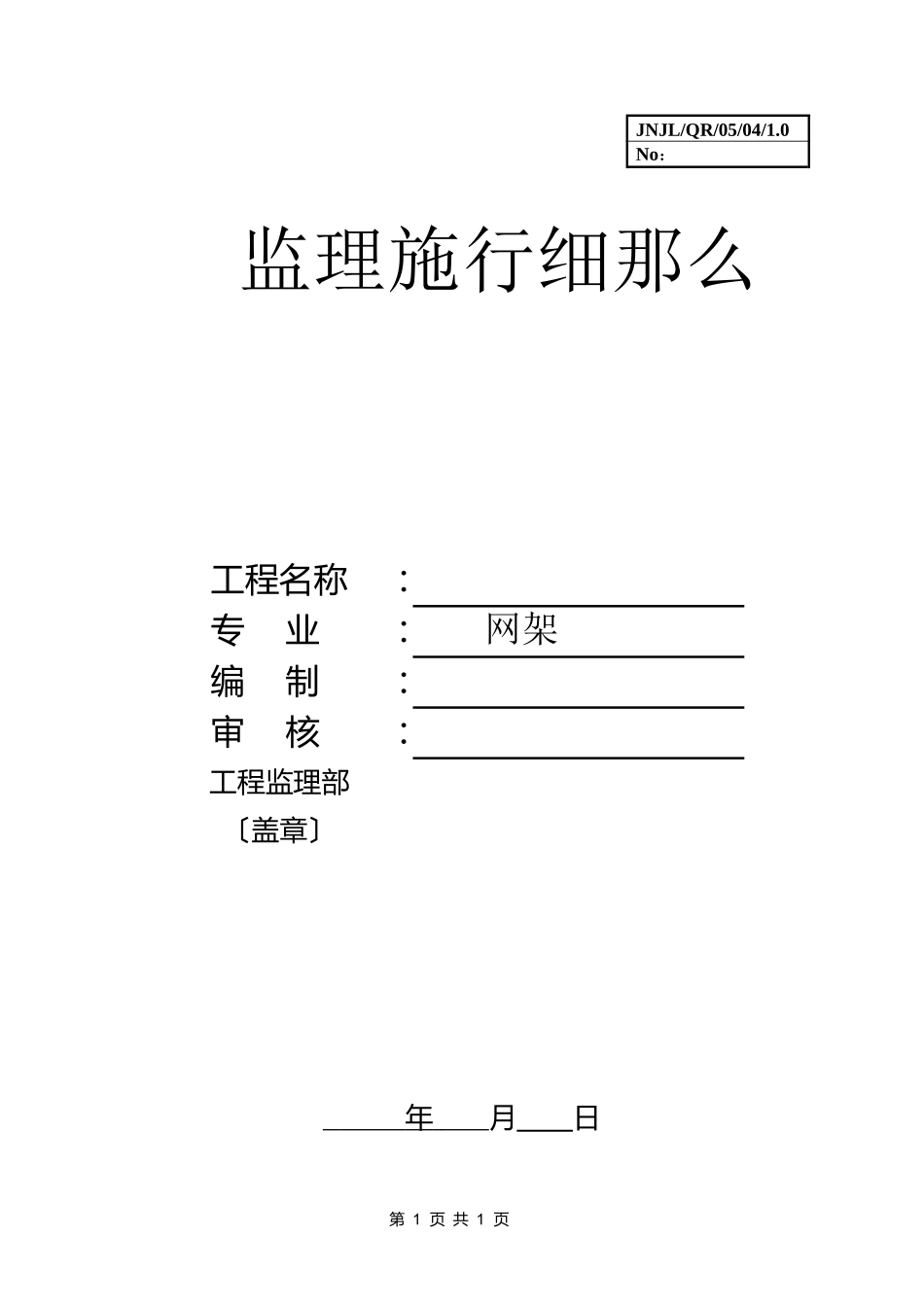

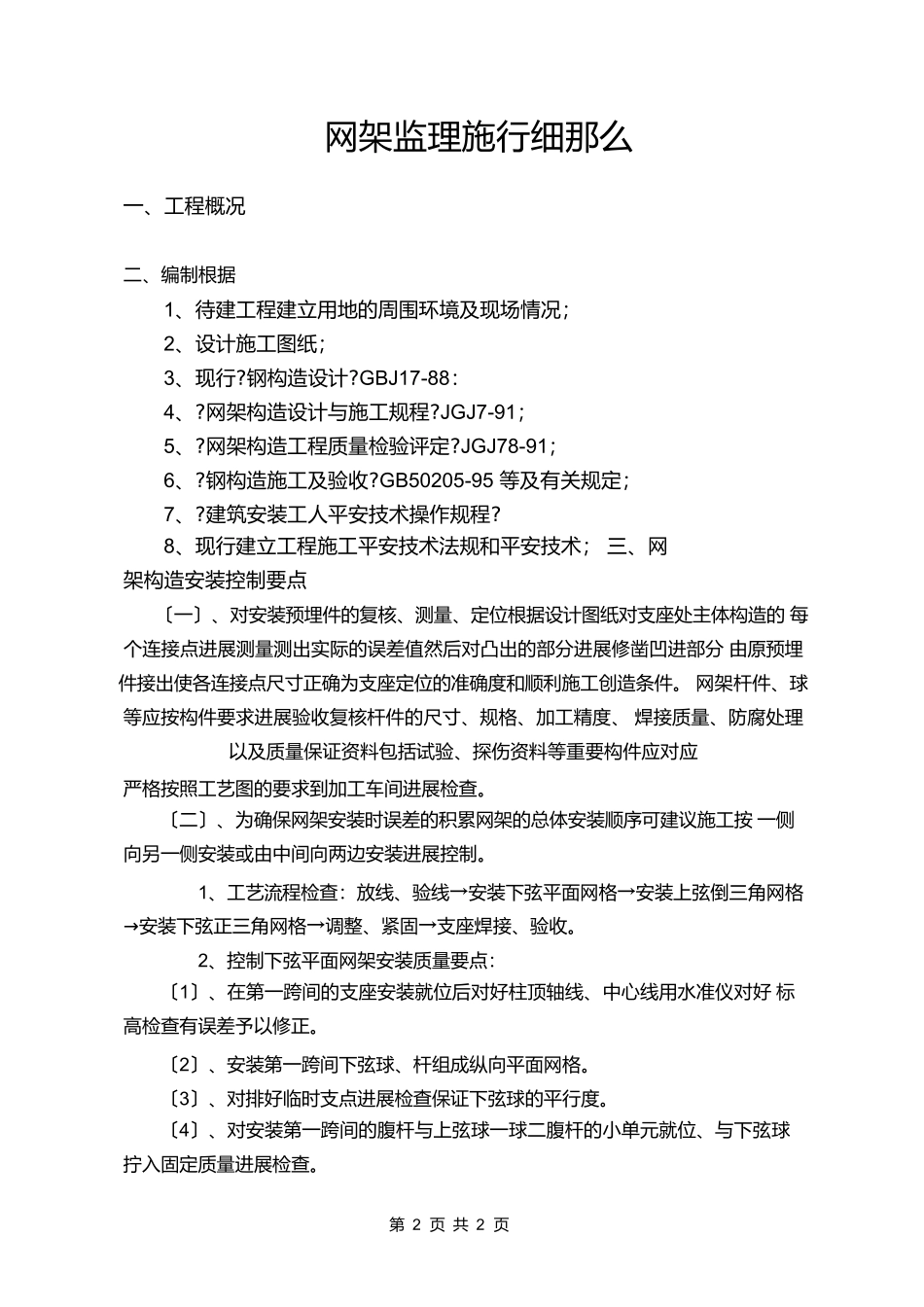

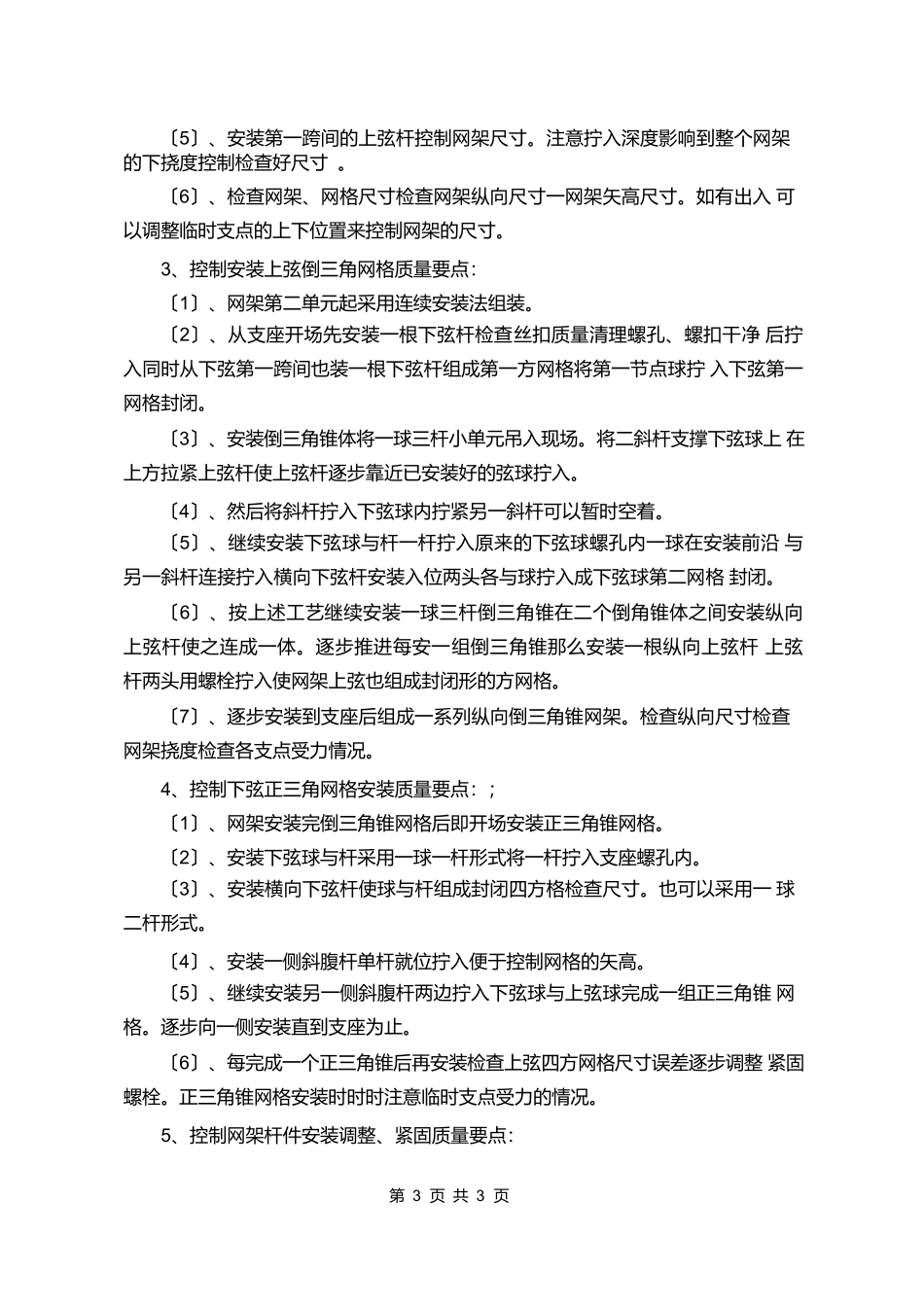

JNJL/QR/05/04/1.0No：监理施行细那么工程名称：专业：网架编制：审核：工程监理部〔盖章〕年月日第1页共1页网架监理施行细那么一、工程概况二、编制根据1、待建工程建立用地的周围环境及现场情况；2、设计施工图纸；3、现行?钢构造设计?GBJ17-88：4、?网架构造设计与施工规程?JGJ7-91；5、?网架构造工程质量检验评定?JGJ78-91；6、?钢构造施工及验收?GB50205-95等及有关规定；7、?建筑安装工人平安技术操作规程?8、现行建立工程施工平安技术法规和平安技术；三、网架构造安装控制要点〔一〕、对安装预埋件的复核、测量、定位根据设计图纸对支座处主体构造的每个连接点进展测量测出实际的误差值然后对凸出的部分进展修凿凹进部分由原预埋件接出使各连接点尺寸正确为支座定位的准确度和顺利施工创造条件。网架杆件、球等应按构件要求进展验收复核杆件的尺寸、规格、加工精度、焊接质量、防腐处理以及质量保证资料包括试验、探伤资料等重要构件应对应严格按照工艺图的要求到加工车间进展检查。〔二〕、为确保网架安装时误差的积累网架的总体安装顺序可建议施工按一侧向另一侧安装或由中间向两边安装进展控制。1、工艺流程检查：放线、验线→安装下弦平面网格→安装上弦倒三角网格→安装下弦正三角网格→调整、紧固→支座焊接、验收。2、控制下弦平面网架安装质量要点：〔1〕、在第一跨间的支座安装就位后对好柱顶轴线、中心线用水准仪对好标高检查有误差予以修正。〔2〕、安装第一跨间下弦球、杆组成纵向平面网格。〔3〕、对排好临时支点进展检查保证下弦球的平行度。〔4〕、对安装第一跨间的腹杆与上弦球一球二腹杆的小单元就位、与下弦球拧入固定质量进展检查。第2页共2页〔5〕、安装第一跨间的上弦杆控制网架尺寸。注意拧入深度影响到整个网架的下挠度控制检查好尺寸。〔6〕、检查网架、网格尺寸检查网架纵向尺寸一网架矢高尺寸。如有出入可以调整临时支点的上下位置来控制网架的尺寸。3、控制安装上弦倒三角网格质量要点：〔1〕、网架第二单元起采用连续安装法组装。〔2〕、从支座开场先安装一根下弦杆检查丝扣质量清理螺孔、螺扣干净后拧入同时从下弦第一跨间也装一根下弦杆组成第一方网格将第一节点球拧入下弦第一网格封闭。〔3〕、安装倒三角锥体将一球三杆小单元吊入现场。将二斜杆支撑下弦球上在上方拉紧上弦杆使上弦杆逐步靠近已安装好的弦球拧入。〔4〕、然后将斜杆拧入下弦球内拧紧另一斜杆可以暂时空着。〔5〕、继续安装下弦球与杆一杆拧入原来的下弦球螺孔内一球在安装前沿与另一斜杆连接拧入横向下弦杆安装入位两头各与球拧入成下弦球第二网格封闭。〔6〕、按上述工艺继续安装一球三杆倒三角锥在二个倒角锥体之间安装纵向上弦杆使之连成一体。逐步推进每安一组倒三角锥那么安装一根纵向上弦杆上弦杆两头用螺栓拧入使网架上弦也组成封闭形的方网格。〔7〕、逐步安装到支座后组成一系列纵向倒三角锥网架。检查纵向尺寸检查网架挠度检查各支点受力情况。4、控制下弦正三角网格安装质量要点：；〔1〕、网架安装完倒三角锥网格后即开场安装正三角锥网格。〔2〕、安装下弦球与杆采用一球一杆形式将一杆拧入支座螺孔内。〔3〕、安装横向下弦杆使球与杆组成封闭四方格检查尺寸。也可以采用一球二杆形式。〔4〕、安装一侧斜腹杆单杆就位拧入便于控制网格的矢高。〔5〕、继续安装另一侧斜腹杆两边拧入下弦球与上弦球完成一组正三角锥网格。逐步向一侧安装直到支座为止。〔6〕、每完成一个正三角锥后再安装检查上弦四方网格尺寸误差逐步调整紧固螺栓。正三角锥网格安装时时时注意临时支点受力的情况。5、控制网架杆件安装调整、紧固质量要点：第3页共3页〔1〕、网架安装时随时测量检查网架杆件安装质量。检查下弦网格尺寸及对角线检查上弦网格尺寸及对角线检查网架纵向长度、横向长度、网格矢高。在各临时支点未撤除前进展调整。〔2〕、检查网架整体挠度可以通过上弦尺寸的调整来控制挠度值。〔3〕、网架在安装过程中应随时检查各临时支点的下沉情况如有下降情况及时加固防止出现下坠现象。〔4〕、网架检查、调整后对网架高强度螺栓进展重新紧固。〔5〕、网架高强螺栓紧固后将套...
