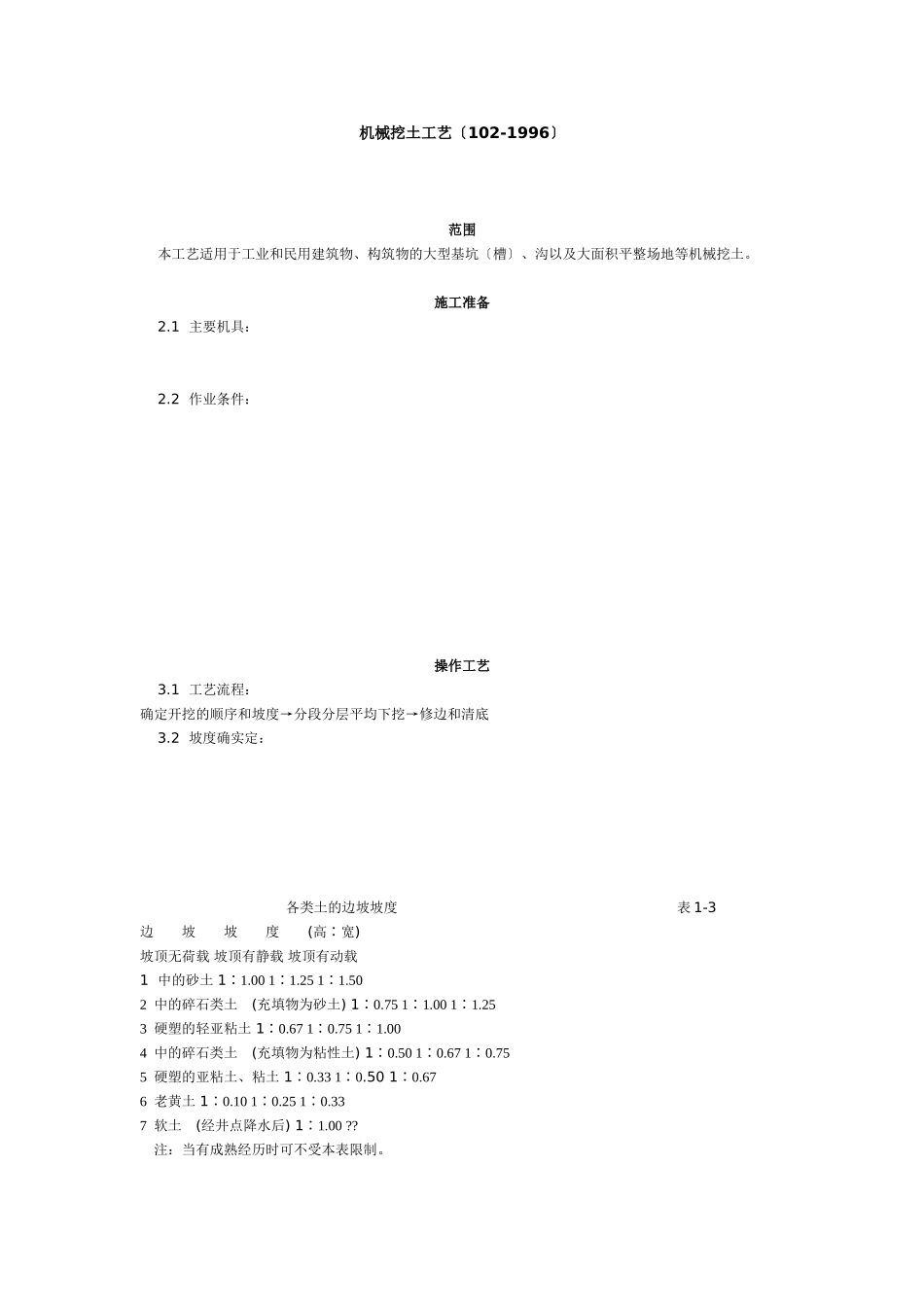

机械挖土工艺〔102-1996〕范围本工艺适用于工业和民用建筑物、构筑物的大型基坑〔槽〕、沟以及大面积平整场地等机械挖土。施工准备2.1主要机具：2.2作业条件：操作工艺3.1工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底3.2坡度确实定：各类土的边坡坡度表1-3边坡坡度(高∶宽)坡顶无荷载坡顶有静载坡顶有动载1中的砂土1∶1.001∶1.251∶1.502中的碎石类土(充填物为砂土)1∶0.751∶1.001∶1.253硬塑的轻亚粘土1∶0.671∶0.751∶1.004中的碎石类土(充填物为粘性土)1∶0.501∶0.671∶0.755硬塑的亚粘土、粘土1∶0.331∶0.501∶0.676老黄土1∶0.101∶0.251∶0.337软土(经井点降水后)1∶1.00??注：当有成熟经历时可不受本表限制。各类土的挖方边坡坡度表1-4项次土的类别边坡坡度(高∶宽)1砂土(不包括细砂、粉砂)1∶1.25～1∶1.15坚硬1∶0.75～1∶1.00硬塑1∶1.0～1∶1.25充填坚硬、硬塑性粘土1∶0.5～1∶1.00充填砂土1∶1.00～1∶1.50注：当有成熟经历时可不受本表限制。3.3开挖基坑〔槽〕或沟时应合理确定开挖顺序、道路及开挖深度。3.4土方开挖宜从上到下分层分段依次进展。随时作成一定坡势以利泄水。暂留土层：一般铲运机、推土机挖土时为20cm左右；挖土机用反铲、正铲和拉铲挖土时为30cm左右为宜。3.5修帮和清底。在距槽底设计标高50cm槽帮处抄出程度线钉上小木撅然后用人工将暂留土层挖走。同时由两端轴线〔中心线〕引桩拉通线〔用小线或铅丝〕检查距槽边尺寸确定槽宽以此修整槽边。最后去除槽底土方。3.6雨、冬施工：质量4.1保证工程：4.2允许偏向工程见表l-5。土方工程的挖方和场地平整允许偏向值表1-5序项目允许偏向(mm)检验方法123外表标高长度、宽度边坡偏陡+0-50-0不允许用水准仪检查用经纬仪、拉线和尺量检查观察或用坡度尺检查成品保护5.1对定位桩、轴线引桩、水准点、龙门板等挖运土时不得撞碰、也不得在龙门板上休息。并应经常测量和校核其平面位置、程度标高和边坡坡度是否符合设计要求。定位桩和水准点也应定复测和检查是否正确。5.2土方开挖时应防止邻近建筑物或构筑物道路、线等发生下沉和变形。必要时应与设计或建立协商采取防护措施并在施工中进展沉降或位移观测。5.3施工中如发现有文物或等应妥善保护并应及请当地有关部门处理方可继续施工。如发现有测量用的永久性标桩或地质、部门设置的长观测点等应加以保护。在敷设有地上或地下线、电缆的地段进展土方施工时应事先获得有关理部门的书面同意施工中应采取措施以防止损坏线造成严重事故。应注意的质量问题6.l基底超挖：开挖基坑〔槽〕沟不得超过基底标高。如个别地方超挖时其处理应获得设计的同意不得私自处理。6.2基底未保护：基坑〔槽〕开挖后应尽量减少对基土的扰动。如遇根底不能及时施工时可在基底标高以上预留30cm土层不挖待做根底时再挖。6.3施工顺序不合理：应严格按施工方案规定的施工顺序进展土方开挖施工应注意宜先从低处开挖分层、分段依次进展形成一定坡度以利排水。6.4施工机械下沉：施工时必须理解土质和地下水位情况。推土机、铲运机一般需要在地下水位0.5m以上推铲土；挖土机一般需要在地下水位0.8m以上挖土以防机械自重下沉。正铲挖土机挖方的台阶高度不得超过挖掘高度的1.2倍。6.5开挖尺寸缺乏边坡过陡：基坑〔槽〕或沟底部的开挖宽度和坡度除应考虑构造尺寸要求外应根据施工需要增加工作面宽度如排水设施、支撑构造等所需的宽度。6.6雨季施工时基槽、坑底应预留30cm土层在打混凝土垫层前再挖至设计标高。质量记录本工艺应具备以下质量记录：7.1工程地质勘察。7.2工程定位测量记录。
