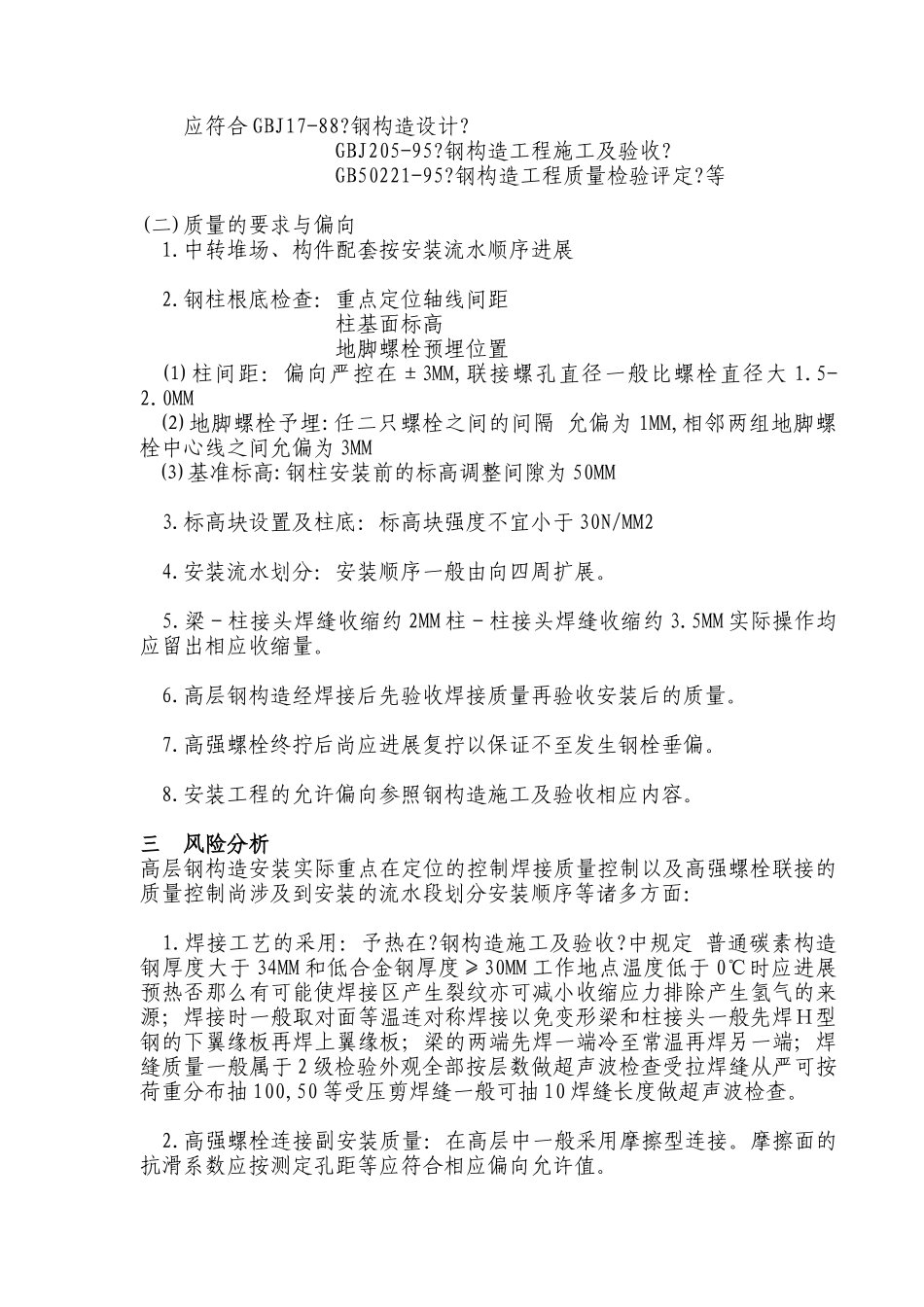

钢构造安装工程施行细那么一工艺流程二质量(一)根据应符合GBJ17-88?钢构造设计?GBJ205-95?钢构造工程施工及验收?GB50221-95?钢构造工程质量检验评定?等(二)质量的要求与偏向1.中转堆场、构件配套按安装流水顺序进展2.钢柱根底检查：重点定位轴线间距柱基面标高地脚螺栓预埋位置⑴柱间距：偏向严控在±3MM,联接螺孔直径一般比螺栓直径大1.5-2.0MM⑵地脚螺栓予埋:任二只螺栓之间的间隔允偏为1MM,相邻两组地脚螺栓中心线之间允偏为3MM⑶基准标高:钢柱安装前的标高调整间隙为50MM3.标高块设置及柱底：标高块强度不宜小于30N/MM24.安装流水划分：安装顺序一般由向四周扩展。5.梁－柱接头焊缝收缩约2MM柱－柱接头焊缝收缩约3.5MM实际操作均应留出相应收缩量。6.高层钢构造经焊接后先验收焊接质量再验收安装后的质量。7.高强螺栓终拧后尚应进展复拧以保证不至发生钢栓垂偏。8.安装工程的允许偏向参照钢构造施工及验收相应内容。三风险分析高层钢构造安装实际重点在定位的控制焊接质量控制以及高强螺栓联接的质量控制尚涉及到安装的流水段划分安装顺序等诸多方面：1.焊接工艺的采用：予热在?钢构造施工及验收?中规定普通碳素构造钢厚度大于34MM和低合金钢厚度≥30MM工作地点温度低于0℃时应进展预热否那么有可能使焊接区产生裂纹亦可减小收缩应力排除产生氢气的来源；焊接时一般取对面等温连对称焊接以免变形梁和柱接头一般先焊Ｈ型钢的下翼缘板再焊上翼缘板；梁的两端先焊一端冷至常温再焊另一端；焊缝质量一般属于2级检验外观全部按层数做超声波检查受拉焊缝从严可按荷重分布抽100,50等受压剪焊缝一般可抽10焊缝长度做超声波检查。2.高强螺栓连接副安装质量：在高层中一般采用摩擦型连接。摩擦面的抗滑系数应按测定孔距等应符合相应偏向允许值。只有按以上重点控制才能保证钢构造的安装正确性及其可靠度。四控制点1.安装质量控制首选安装前的技术准备如施工组织设计、高层钢构造安装的置备分项工艺的试验编制施工流水段的安装顺序表。2.安装测量内容：包括检定钢尺、仪器标定柱轴线方格网〔根底验线至轴线闭合水准点施测校核〕3.地脚螺栓的埋设：包括螺栓平面位置的标高埋设精度应符合相应要求。4.框架安装：重点是焊接质量及高强螺栓的联接质量。五预检工程1.施工组织设计审核及尺寸复验〔仪器设备标定〕2.钢构件的验收资料及尺寸等〔包括螺栓验收〕3.安装吊装机具设备〔包括焊接设备焊材等〕及平安措施六隐蔽工程七实测抽查1.定位轴线根底标高地脚螺栓等检查复测记录试验；2.钢构件标记：按钢构件数量各抽10不少于3件3.外观质量：扣抽10,不少于3件4.钢构件顶面已安装质量：按接触面数量抽10,不少于3个八旁站检查1.定位复轴线等对照误差要求进展2.焊接质量、工艺3.高强螺栓初拧、终拧、复拧九试验工程1.焊接工艺性试验2.摩擦面抬臂移系数值试验3.扭剪型高强螺栓扭矩试验4.分项工程的其他工艺试验十提供资料1.施工组织设计、工艺方案等2.钢构件出厂合格证书3.焊接材料、钢材、螺栓的材质质保书或试验4.、定位复线记录工艺试验等5.安装检查实测资料6.技术核定单7.工程量变更签证8.质量核验评定表9.有关工程的其他签证
