某综合大楼钢筋施工技术交底VIP免费

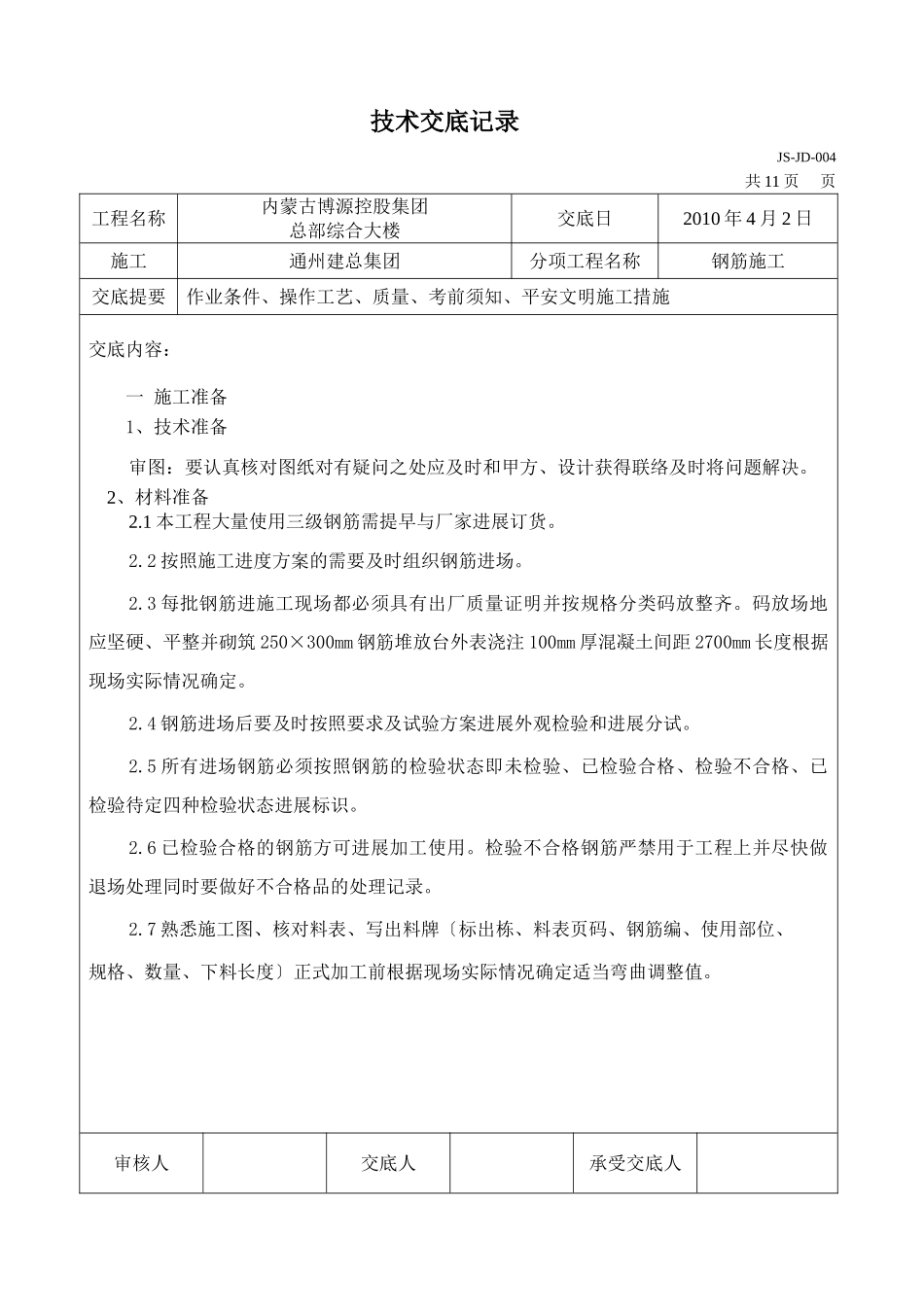

技术交底记录JS-JD-004共11页页工程名称内蒙古博源控股集团总部综合大楼交底日2010年4月2日施工通州建总集团分项工程名称钢筋施工交底提要作业条件、操作工艺、质量、考前须知、平安文明施工措施交底内容：一施工准备1、技术准备审图：要认真核对图纸对有疑问之处应及时和甲方、设计获得联络及时将问题解决。2、材料准备2.1本工程大量使用三级钢筋需提早与厂家进展订货。2.2按照施工进度方案的需要及时组织钢筋进场。2.3每批钢筋进施工现场都必须具有出厂质量证明并按规格分类码放整齐。码放场地应坚硬、平整并砌筑250×300mm钢筋堆放台外表浇注100mm厚混凝土间距2700mm长度根据现场实际情况确定。2.4钢筋进场后要及时按照要求及试验方案进展外观检验和进展分试。2.5所有进场钢筋必须按照钢筋的检验状态即未检验、已检验合格、检验不合格、已检验待定四种检验状态进展标识。2.6已检验合格的钢筋方可进展加工使用。检验不合格钢筋严禁用于工程上并尽快做退场处理同时要做好不合格品的处理记录。2.7熟悉施工图、核对料表、写出料牌〔标出栋、料表页码、钢筋编、使用部位、规格、数量、下料长度〕正式加工前根据现场实际情况确定适当弯曲调整值。审核人交底人承受交底人C—002技术交底记录JS-JD-004共11页第2页工程名称内蒙古博源控股集团总部综合大楼交底日2010年4月2日施工通州建总集团分项工程名称钢筋施工交底提要作业条件、操作工艺、质量、考前须知、平安文明施工措施3、主要机具：钢筋调直机、钢筋切断机、弯曲机、大剪、手工板子和卡盘、钢丝刷、钢圈尺、无齿锯、直螺纹套丝机、电焊机。安装要求：钢筋调直、切断、弯曲、对焊机操作台与进出料口保持同一程度面、平整、稳固。手工操作台要适应操作者的身高、便于操作。二、施工工艺2.1底板钢筋绑扎2.1.4墙、柱插筋在根底底板内的位置必须按施工图要求设置按照设计要求伸入板底并保证其锚固强度。为了防止插筋位移把墙插筋与底板钢筋绑扎并与附加定位筋点焊。为保证墙筋保护层厚度根据墙身厚度设置用φ10钢筋焊成“∏〞字型卡件作为钢筋网限位。柱筋按要求设置后在底板范围内设置上、中、下三道限位箍筋。构造柱、楼梯等按要求预留插筋不得遗漏。墙、柱筋插完后除检查其位置外用线坠〔2kg〕检查其垂直度并拉通线校正确保竖向筋在同一直线上。防止倾斜、改变、偏位。2.1.5为了保证底板钢筋保护层厚度钢筋下设40mm花岗岩垫块间距双向800mm梅花形布置。2.1.6根据板厚度800mm板分别用Φ25钢筋制作马凳支撑马凳支撑采用三角形型式,东西向设置间距均为1m通长布置。马凳应具有足够的刚度及稳定性保证上筋的绑扎见下列图。审核人交底人承受交底人C—002技术交底记录JS-JD-004共11页第3页工程名称内蒙古博源控股集团总部综合大楼交底日2010年4月2日施工通州建总集团分项工程名称钢筋施工交底提要作业条件、操作工艺、质量、考前须知、平安文明施工措施2.1.7绑扎底板钢筋时所有钢筋交织点均绑扎且必须结实同一程度直线上相邻绑扣呈形朝向混凝土体同一直线相邻绑扣露头局部朝向正反交织。应严格按钢筋的绑扎顺序施工控制好它的外形尺寸绑扎完后用水准仪复测一遍板顶钢筋标高不得超过允许偏向。2.2梁钢筋绑扎2.2.1工艺流程清理模板→布设主梁下、上部钢筋→钢筋直螺纹连接→钢筋直螺纹连接检验→架立筋和弯起筋→穿主梁箍筋并与主梁上下筋固定→穿次梁下、上部纵筋→穿次梁箍筋并与次梁上下筋固定→布设吊筋→垫保护层→梁钢筋隐检2.2.2在主梁或次梁间相交处两侧按图纸要求设附加箍筋和吊筋。2.2.3根据设计要求次梁上下主筋应置于主梁上下主筋之上；纵向框架梁的上部主筋应置于横向框架梁上部主筋之上；当两者梁高一样时纵向框架连梁的下部主筋应置于横审核人交底人承受交底人技术交底记录JS-JD-004共11页第4页工程名称内蒙古博源控股集团总部综合大楼交底日2010年4月2日施工通州建总集团分项工程名称钢筋施工交底提要作业条件、操作工艺、质量、考前须知、平安文明施工措施向框架梁下部主筋之上；当梁与柱或墙侧平时梁该侧主筋应置于柱或墙竖向纵筋之内构造按设计说明。2.2.4在梁箍筋上加设塑料定位卡保证梁钢筋保护层的厚度。2.2.5梁、柱...
