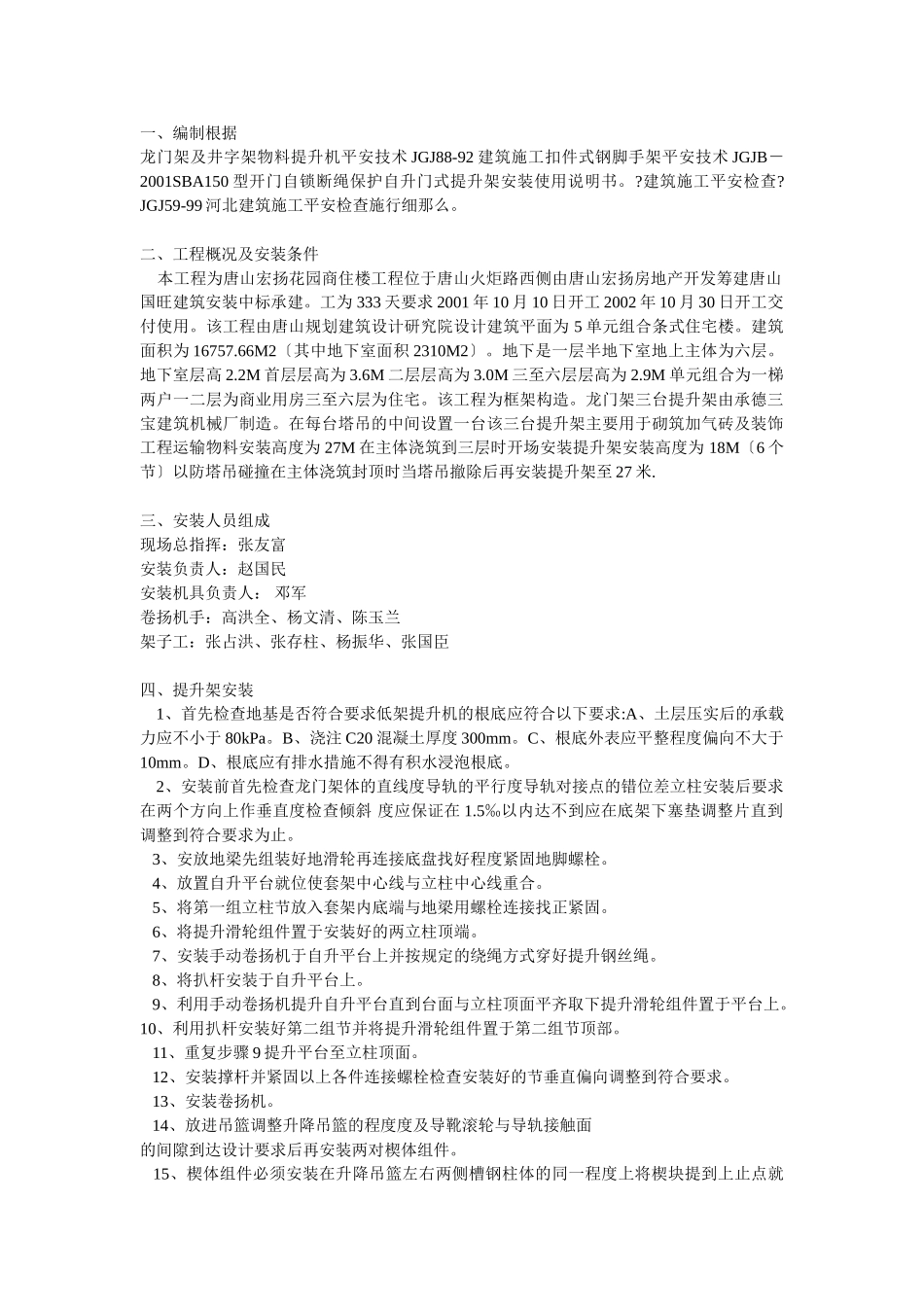

物料提升机安装方案方案示例1_第1页
1/4

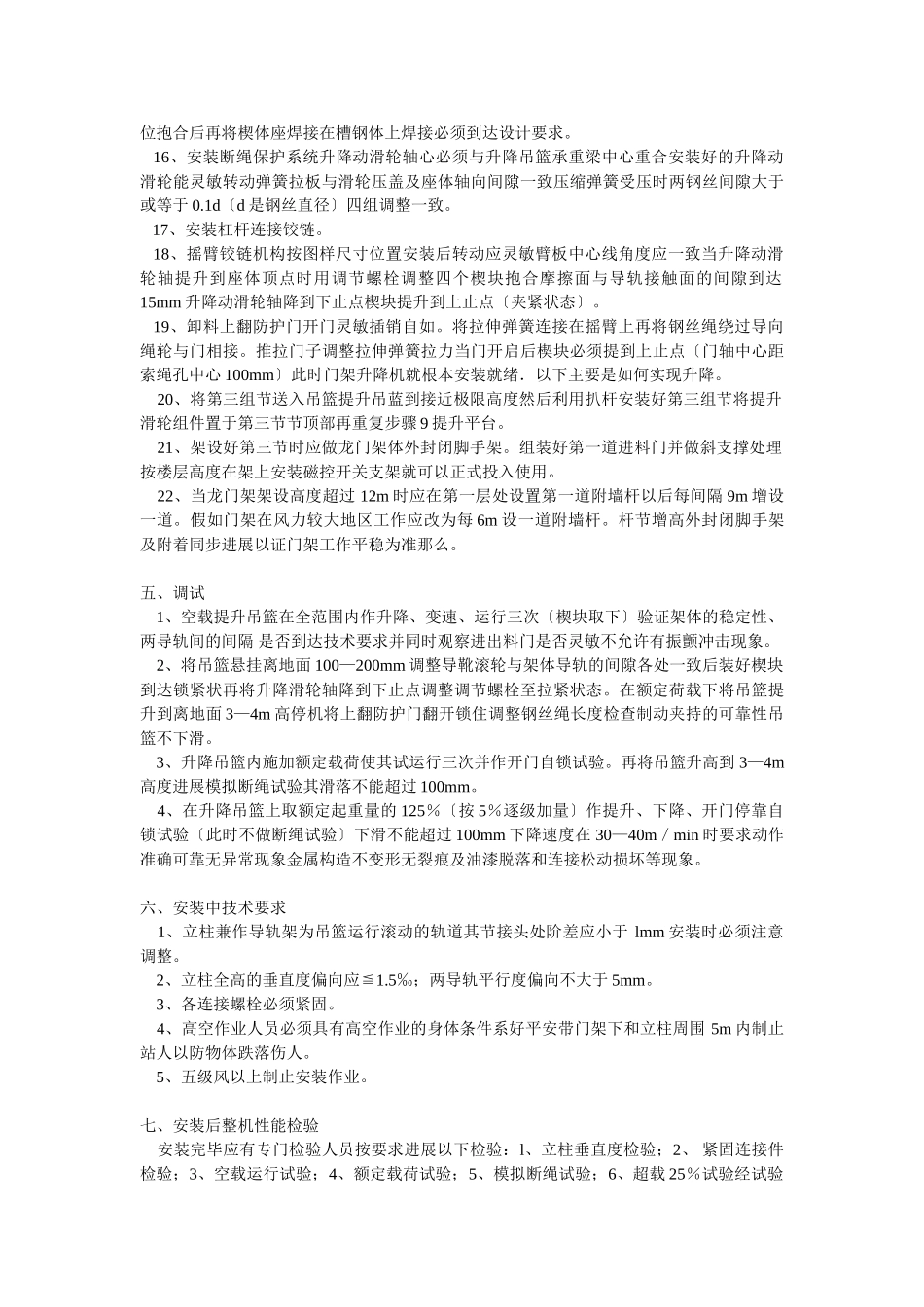

物料提升机安装方案方案示例1_第2页
2/4

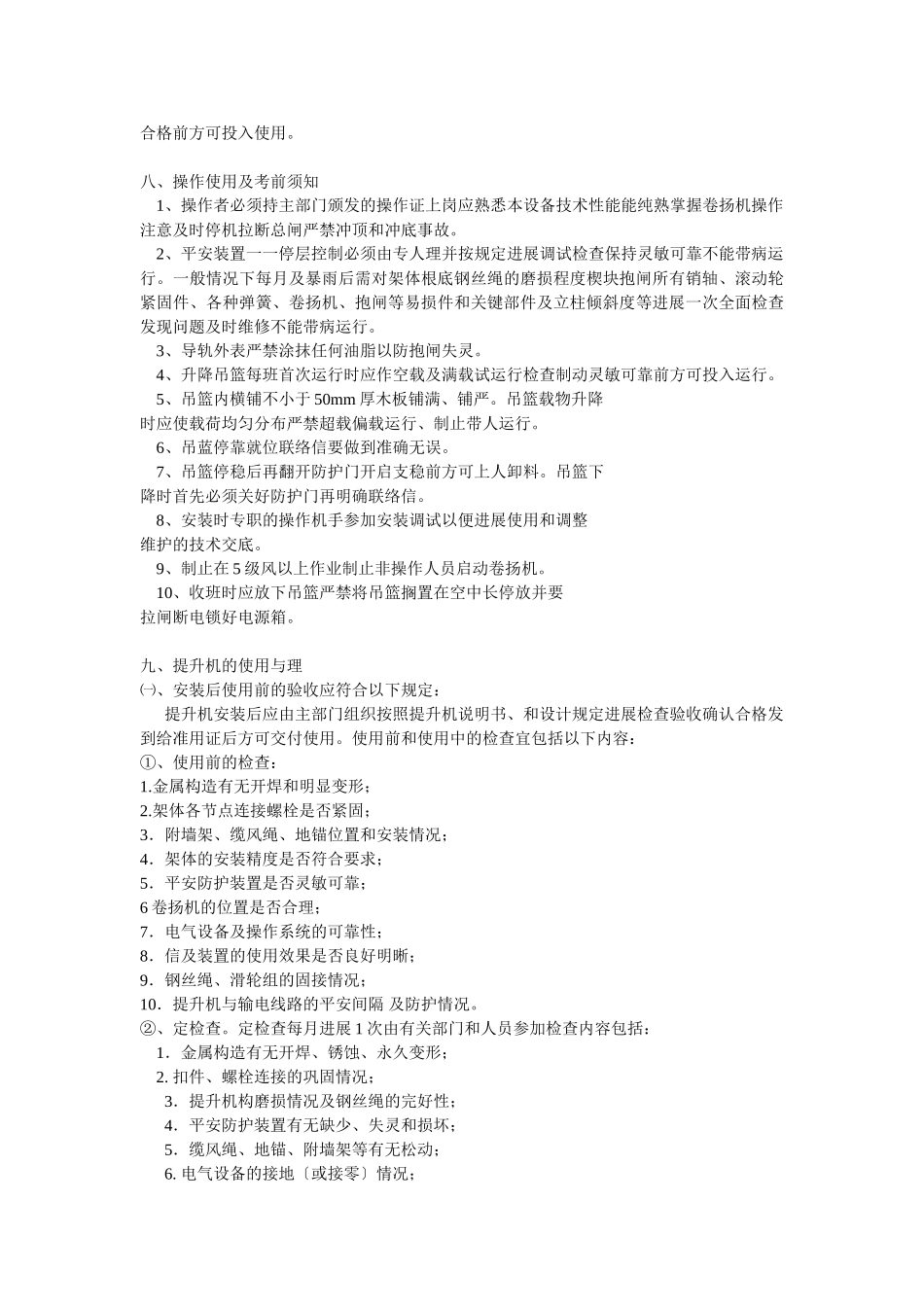

物料提升机安装方案方案示例1_第3页
3/4
一、编制根据龙门架及井字架物料提升机平安技术JGJ88-92建筑施工扣件式钢脚手架平安技术JGJB-2001SBA150型开门自锁断绳保护自升门式提升架安装使用说明书。?建筑施工平安检查?JGJ59-99河北建筑施工平安检查施行细那么。二、工程概况及安装条件本工程为唐山宏扬花园商住楼工程位于唐山火炬路西侧由唐山宏扬房地产开发筹建唐山国旺建筑安装中标承建。工为333天要求2001年10月10日开工2002年10月30日开工交付使用。该工程由唐山规划建筑设计研究院设计建筑平面为5单元组合条式住宅楼。建筑面积为16757.66M2〔其中地下室面积2310M2〕。地下是一层半地下室地上主体为六层。地下室层高2.2M首层层高为3.6M二层层高为3.0M三至六层层高为2.9M单元组合为一梯两户一二层为商业用房三至六层为住宅。该工程为框架构造。龙门架三台提升架由承德三宝建筑机械厂制造。在每台塔吊的中间设置一台该三台提升架主要用于砌筑加气砖及装饰工程运输物料安装高度为27M在主体浇筑到三层时开场安装提升架安装高度为18M〔6个节〕以防塔吊碰撞在主体浇筑封顶时当塔吊撤除后再安装提升架至27米.三、安装人员组成现场总指挥:张友富安装负责人:赵国民安装机具负责人:邓军卷扬机手:高洪全、杨文清、陈玉兰架子工:张占洪、张存柱、杨振华、张国臣四、提升架安装1、首先检查地基是否符合要求低架提升机的根底应符合以下要求:A、土层压实后的承载力应不小于80kPa。B、浇注C20混凝土厚度300mm。C、根底外表应平整程度偏向不大于10mm。D、根底应有排水措施不得有积水浸泡根底。2、安装前首先检查龙门架体的直线度导轨的平行度导轨对接点的错位差立柱安装后要求在两个方向上作垂直度检查倾斜度应保证在1.5‰以内达不到应在底架下塞垫调整片直到调整到符合要求为止。3、安放地梁先组装好地滑轮再连接底盘找好程度紧固地脚螺栓。4、放置自升平台就位使套架中心线与立柱中心线重合。5、将第一组立柱节放入套架内底端与地梁用螺栓连接找正紧固。6、将提升滑轮组件置于安装好的两立柱顶端。7、安装手动卷扬机于自升平台上并按规定的绕绳方式穿好提升钢丝绳。8、将扒杆安装于自升平台上。9、利用手动卷扬机提升自升平台直到台面与立柱顶面平齐取下提升滑轮组件置于平台上。10、利用扒杆安装好第二组节并将提升滑轮组件置于第二组节顶部。11、重复步骤9提升平台至立柱顶面。12、安装撑杆并紧固以上各件连接螺栓检查安装好的节垂直偏向调整到符合要求。13、安装卷扬机。14、放进吊篮调整升降吊篮的程度度及导靴滚轮与导轨接触面的间隙到达设计要求后再安装两对楔体组件。15、楔体组件必须安装在升降吊篮左右两侧槽钢柱体的同一程度上将楔块提到上止点就位抱合后再将楔体座焊接在槽钢体上焊接必须到达设计要求。16、安装断绳保护系统升降动滑轮轴心必须与升降吊篮承重梁中心重合安装好的升降动滑轮能灵敏转动弹簧拉板与滑轮压盖及座体轴向间隙一致压缩弹簧受压时两钢丝间隙大于或等于0.1d〔d是钢丝直径〕四组调整一致。17、安装杠杆连接铰链。18、摇臂铰链机构按图样尺寸位置安装后转动应灵敏臂板中心线角度应一致当升降动滑轮轴提升到座体顶点时用调节螺栓调整四个楔块抱合摩擦面与导轨接触面的间隙到达15mm升降动滑轮轴降到下止点楔块提升到上止点〔夹紧状态〕。19、卸料上翻防护门开门灵敏插销自如。将拉伸弹簧连接在摇臂上再将钢丝绳绕过导向绳轮与门相接。推拉门子调整拉伸弹簧拉力当门开启后楔块必须提到上止点〔门轴中心距索绳孔中心100mm〕此时门架升降机就根本安装就绪.以下主要是如何实现升降。20、将第三组节送入吊篮提升吊蓝到接近极限高度然后利用扒杆安装好第三组节将提升滑轮组件置于第三节节顶部再重复步骤9提升平台。21、架设好第三节时应做龙门架体外封闭脚手架。组装好第一道进料门并做斜支撑处理按楼层高度在架上安装磁控开关支架就可以正式投入使用。22、当龙门架架设高度超过12m时应在第一层处设置第一道附墙杆以后每间隔9m增设一道。假如门架在风力较大地区工作应改为每6m设一道附墙杆。杆节增高外封闭脚手架及附着同步进展以证门架工作平稳为准那么。五、调试1、空载提升吊篮在全范围内作升降、变速...
