水利测量工程监理细则（水库工程）VIP免费

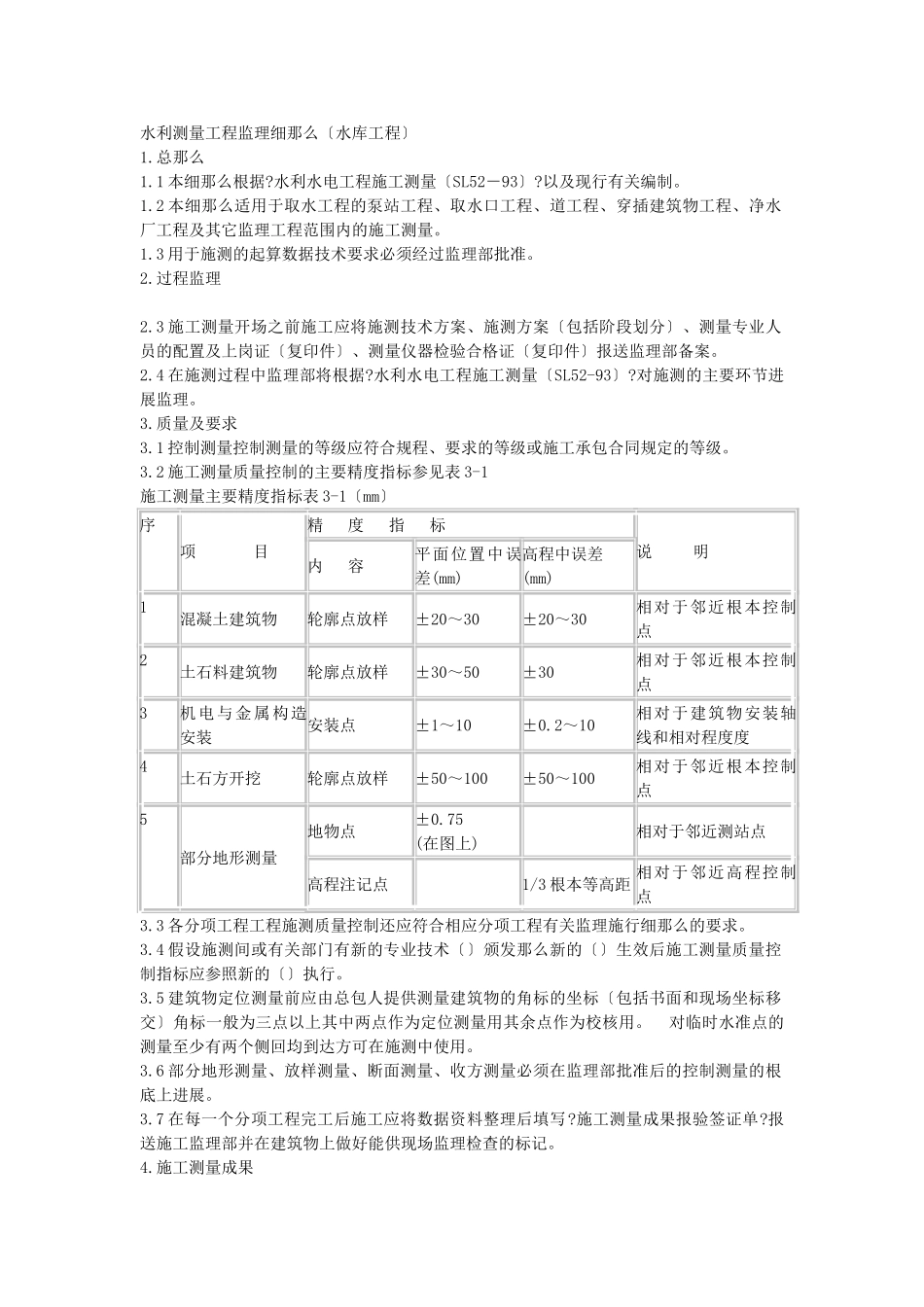

水利测量工程监理细那么〔水库工程〕1.总那么1.1本细那么根据?水利水电工程施工测量〔SL52－93〕?以及现行有关编制。1.2本细那么适用于取水工程的泵站工程、取水口工程、道工程、穿插建筑物工程、净水厂工程及其它监理工程范围内的施工测量。1.3用于施测的起算数据技术要求必须经过监理部批准。2.过程监理2.3施工测量开场之前施工应将施测技术方案、施测方案〔包括阶段划分〕、测量专业人员的配置及上岗证〔复印件〕、测量仪器检验合格证〔复印件〕报送监理部备案。2.4在施测过程中监理部将根据?水利水电工程施工测量〔SL52-93〕?对施测的主要环节进展监理。3.质量及要求3.1控制测量控制测量的等级应符合规程、要求的等级或施工承包合同规定的等级。3.2施工测量质量控制的主要精度指标参见表3-1施工测量主要精度指标表3-1〔mm〕序项目精度指标说明内容平面位置中误差(mm)高程中误差(mm)1混凝土建筑物轮廓点放样±20～30±20～30相对于邻近根本控制点2土石料建筑物轮廓点放样±30～50±30相对于邻近根本控制点3机电与金属构造安装安装点±1～10±0.2～10相对于建筑物安装轴线和相对程度度4土石方开挖轮廓点放样±50～100±50～100相对于邻近根本控制点5部分地形测量地物点±0.75(在图上)相对于邻近测站点高程注记点1/3根本等高距相对于邻近高程控制点3.3各分项工程工程施测质量控制还应符合相应分项工程有关监理施行细那么的要求。3.4假设施测间或有关部门有新的专业技术〔〕颁发那么新的〔〕生效后施工测量质量控制指标应参照新的〔〕执行。3.5建筑物定位测量前应由总包人提供测量建筑物的角标的坐标〔包括书面和现场坐标移交〕角标一般为三点以上其中两点作为定位测量用其余点作为校核用。对临时水准点的测量至少有两个侧回均到达方可在施测中使用。3.6部分地形测量、放样测量、断面测量、收方测量必须在监理部批准后的控制测量的根底上进展。3.7在每一个分项工程完工后施工应将数据资料整理后填写?施工测量成果报验签证单?报送施工监理部并在建筑物上做好能供现场监理检查的标记。4.施工测量成果4.1不同阶段施工测量的内容及成果按表4-1的要求整编。各施测阶段内容要求表4-1测阶段施施测内容要求控制测量1.平面、高程控制网设计：包括⑴已有检测点成果及略图测区地形图工程布置图和建筑物设计图文；⑵设计书〔含标石类型、联测方案、引用技术等〕。2.控制测量的选点、埋石：包括⑴网点布置水准道路和导线道路图；⑵点的标记、委托理书。3.控制测量观测：包括⑴观测大纲；⑵仪器检验资料；⑶外业观测资料检验计算成果。4.内业计算和成果验收：包括⑴内业成果计算资料；⑵成果表；⑶质量评价、技术总结和验收。5.监理部要求报送的其它资料。放样测量1.施工区等级控制点成果及略图、工程布置图及设计图文。2.放样、程序及点位精度。3.放样数据、放样略图。4.放样计算资料。5.监理部要求报送的其它资料。断面测量1.断面轴线点或中心桩放样图、断面点测量。2.断面测量记录、计算和断面点成果表。3.各断面图及编。4.放样计算资料。5.监理部要求报送的其它资料。收方测量1.施工前的原始地形图、断面图等。2.已报送监理确认的收方测量资料。3.工程量计算资料。4.监理部要求报送的其它资料。部分地形测量1.测图控制。2.地形图测绘。3.监理部要求报送的其它资料。5.测量成果的报审5.1施工应根据施工进度方案安排测量方案并在施测完成后按本规定的有关条款向监理部报送测量成果资料。5.2每个单项工程施行测量工作之前均需填报?结合测量单?使有关人员有所准备共同完成前工作为监理工作正常开展打下根底。5.3每个测量区域开场施工之前均需进展测量放样之后填报?施工放样报验单?报监理部确认后进入下道工序。5.4总体控制、原始地貌、断面、收方、部分地形等测量工作完成后均需填报?施工测量成果报验单?经监理部复核批准形成归档资料。5.5附表1结合测量单2施工放样报验单3测量成果报验单施工放样报验单〔承包】放样〕合同名称：合同编：致：〔监理机构〕根据施工合同要求我方已完成的施工放样工作请贵方核验。附件：测量放样资料。序或位置工程或部位名称放样内容备注〔自检结果〕承包人：〔全称...
