某地铁工程旁站计划VIP免费

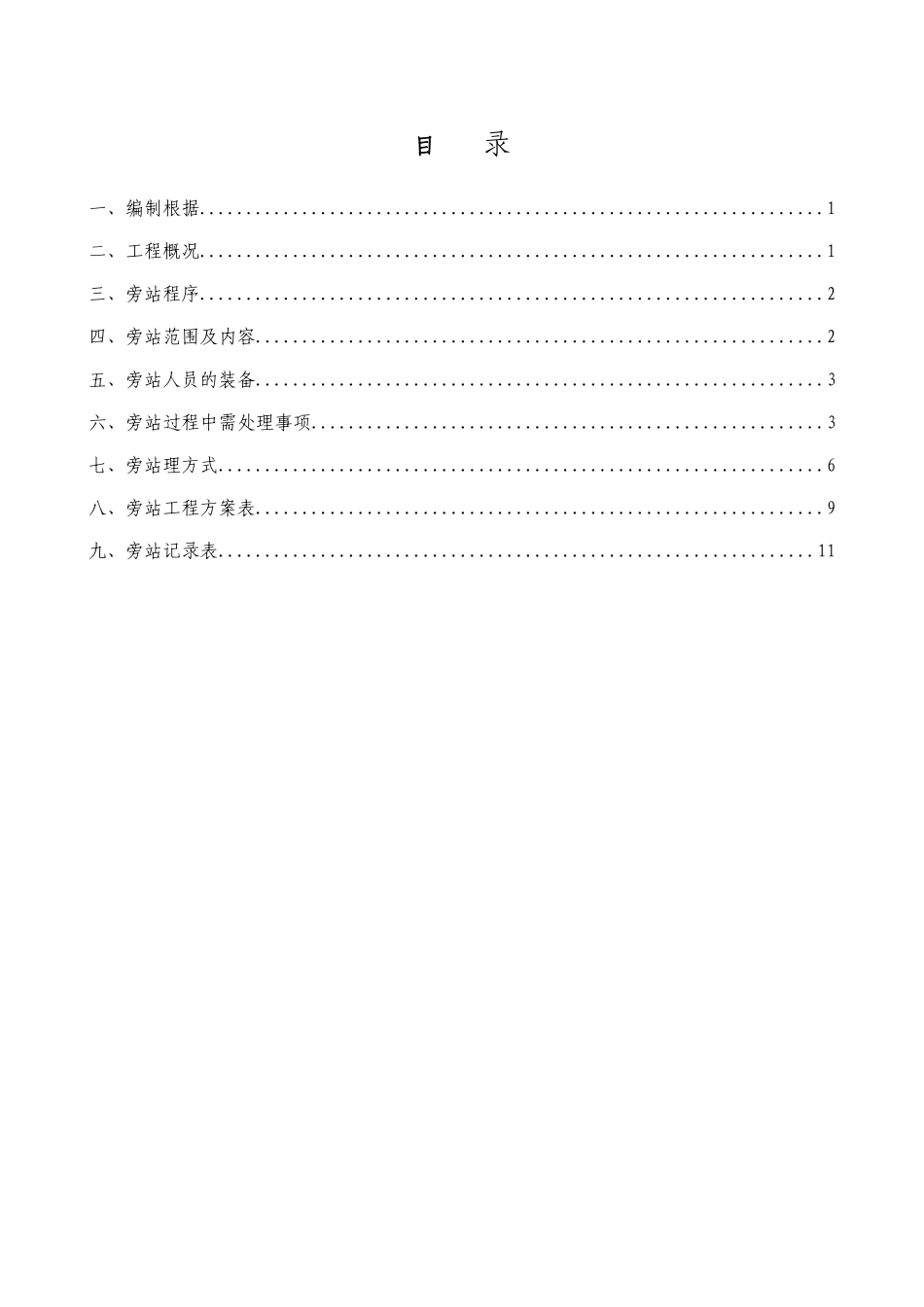

目录一、编制根据...................................................................1二、工程概况...................................................................1三、旁站程序...................................................................2四、旁站范围及内容.............................................................2五、旁站人员的装备.............................................................3六、旁站过程中需处理事项.......................................................3七、旁站理方式.................................................................6八、旁站工程方案表.............................................................9九、旁站记录表................................................................11北京地铁7线13标旁站方案书一、编制根据1、北京地铁7线十三标段设计图纸2、?地下铁道工程施工及验收?(GB50299-2003)3、?地下防水工程质量验收?(GB50208-2002)4、?轨道交通防水工程施工质量验收?(JQB-052-2005)5、?建筑地基根底工程施工质量验收?GB50202-20026、?建筑基坑支护技术规程?〔JGJ120-99〕7、?建筑桩基技术?〔JGJ94-2021〕8、?钢筋机械连接通用技术规程?JGJ107—20219、北京轨道交通施工质量验收〔现行版〕二、工程概况2.1车站及区间工程概况⑴双合村站～焦化厂站区间及出入线区间单线隧道长912.12m。在中间处设置一座联络通道及废水泵房。围护构造形式：上部采用1：0.5放坡、Φ18～32@1500mm土钉墙支护下部采用Φ800@1400mm的钻孔灌注桩+2道锚索支护基坑施工时进展降水部分大断面宽度为30.1米。⑵焦化厂站车站位于焦化厂厂区中部厂区规划道路路口处为地下双层侧式车站车站总长240.6m段宽度为24.6m呈东西走向。有效站心里程处顶板覆土厚度为3m底板埋深约17.9m。主体构造采用明挖顺筑法施工基坑围护构造采用Ф800@1200mm的钻孔灌注桩+Ф609的钢支撑。焦化厂站共设4个通道4个出入口、2个风道和2组地面风亭。⑶焦化厂站～设计终点区间焦化厂站～设计终点区间采用明挖法施工围护构造采用Ф800@1400mm钻孔灌注桩+Ф609钢支撑单线隧道长232.8m。区间段宽度为11.1m。2.2工程地质及水位地质概况⑴工程地质概况本段沿线位于北京城区东部平原地区属于永定河冲积扇的轴部受古金沟河故道控制所处地貌类型主要为古金沟河故道以及河道两侧台地。本站底板埋深约17.90m采用明挖法施工基坑开挖深度范围内主要包括以下土层：粉土填土①层、粉土③层、粉质粘土③1层、粉细砂④3层、中粗砂④4层、粉质粘土⑥层、粉土⑥2层。车站底板位于粉土⑥2层中。0⑵水文地质概况上层滞水：含水层主要为人工填土层和浅部粉土、砂土层。潜水：本标段潜水含水层粉细砂④3层、中粗砂④4层浸透系数较大。水位标高为16.63m水位埋深为15.93m。承压水：含水岩组为第四纪厚层碎石土层含水岩组富水性较强。水位标高为12.04～20.30m水位埋深为15.5～26.14m。经综分断定潜水和承压水对砼构造不具有腐蚀性在长浸水情况下对钢筋砼构造中的钢筋不具有腐蚀性在干湿交替的情况下对钢筋砼构造中的钢筋具有弱腐蚀性。潜水对钢构造具有弱腐蚀性。三、旁站程序旁站应按以下程序进展：〔一〕根据旁站方案落实旁站人员、工具并对旁站人员进展交底并形成交底记录；〔二〕熟悉旁站工程的设计图纸、规程要求、施工方案；〔三〕检查旁站工程的施工准备情况；〔四〕按照旁站理内容施行旁站理并做好旁站记录；〔五〕对发现的问题和隐患按规定进展处理；〔六〕旁站完毕后相关人员在旁站记录上签字；〔七〕归档旁站记录。四、旁站范围及内容1、旁站范围主要是对关键部位、关键工序的施工质量施行全过程的检查、监视理对本工程旁站监理的范围主要有：降水工程、土方开挖、混凝土浇筑工程、钢筋工程、模板及脚手架工程、支撑体系工程、防水工程等；2、检查特殊工种人员持证上岗及施工机械、建筑材料准备检查操作人员配置情况、机具设备准备及完好情况；3、检查各分项工程施工顺序、操作、施工工艺。4、核查特殊工种的操作人员是否持证上岗；5、核查现场平安和应...
