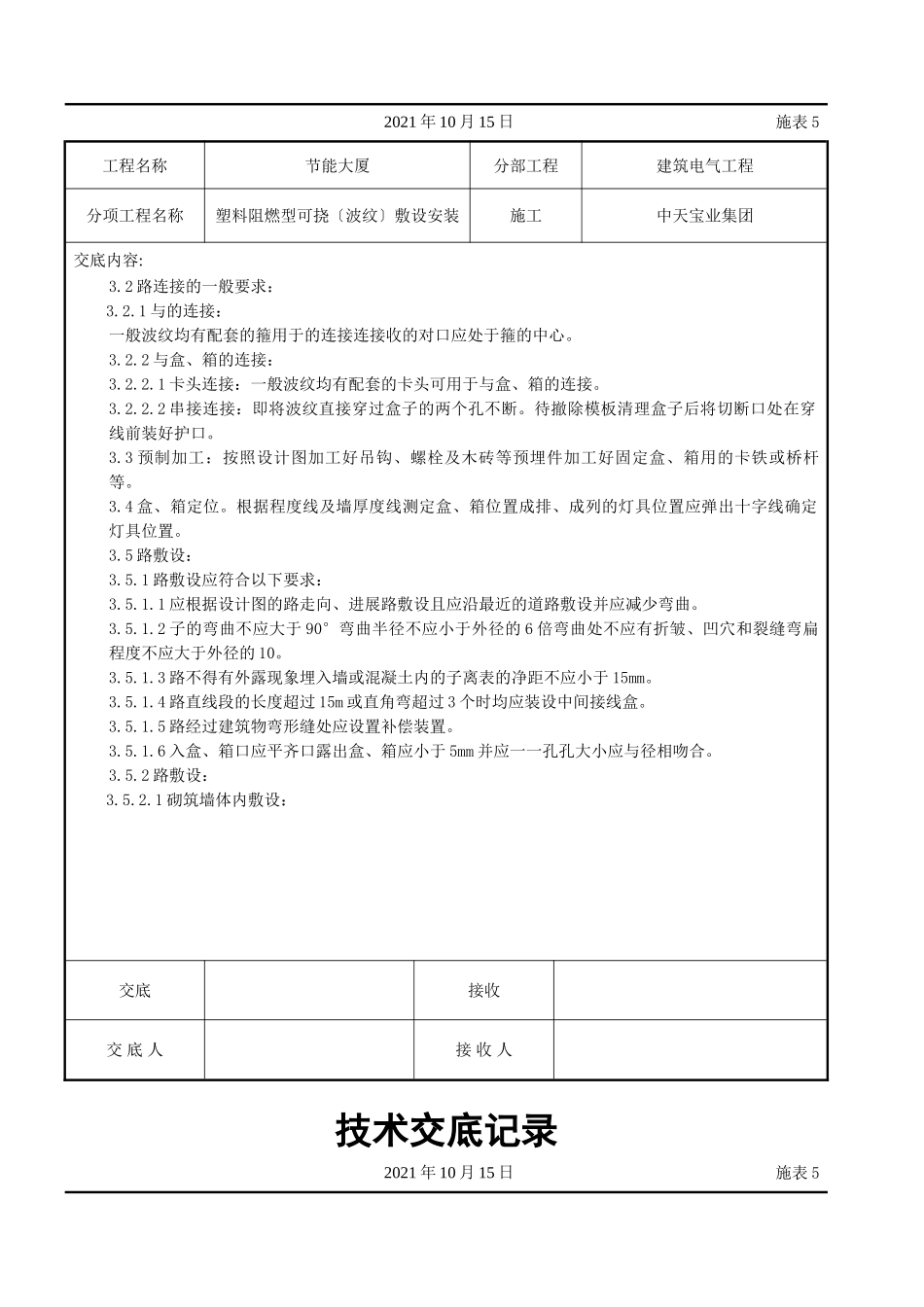

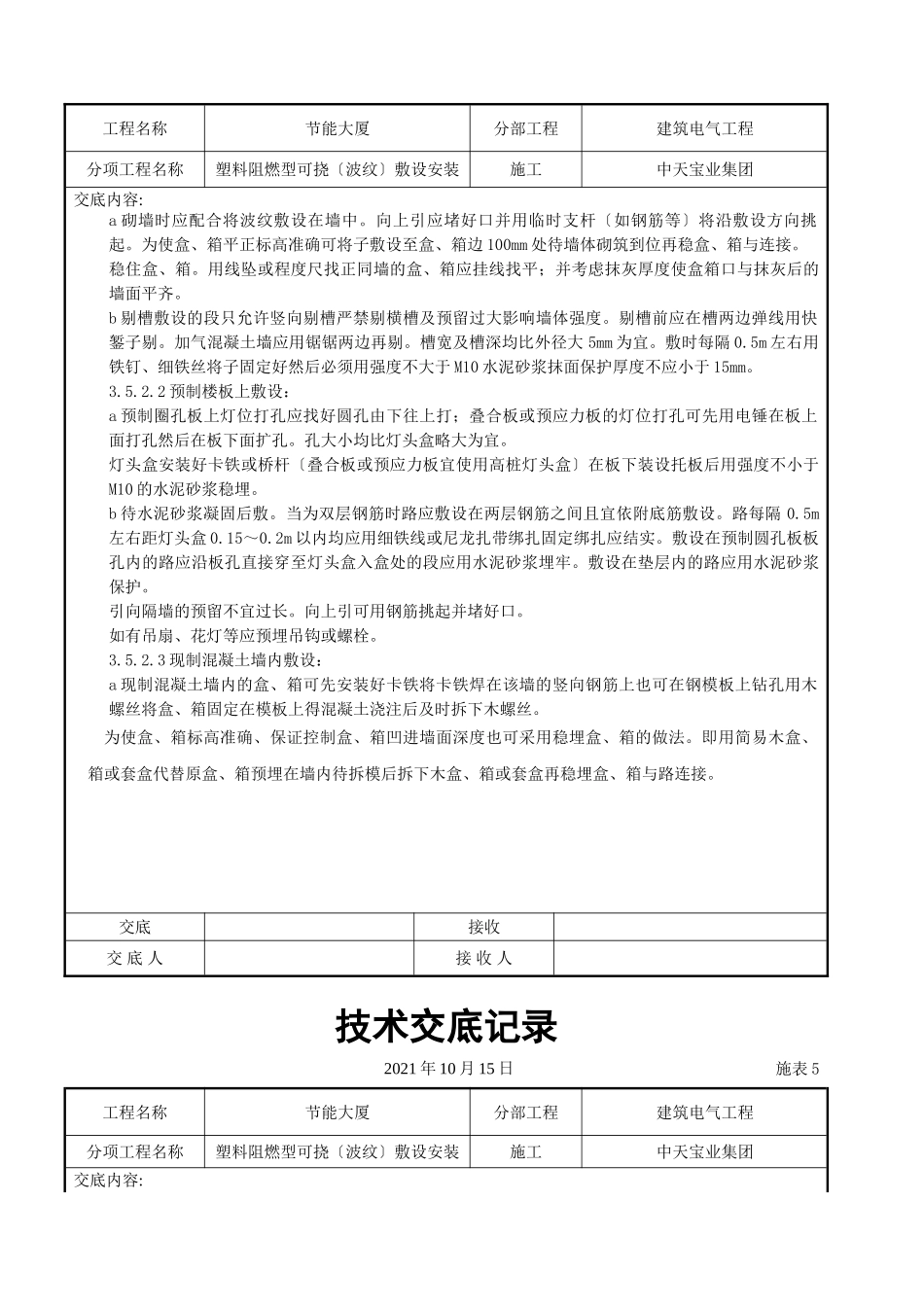

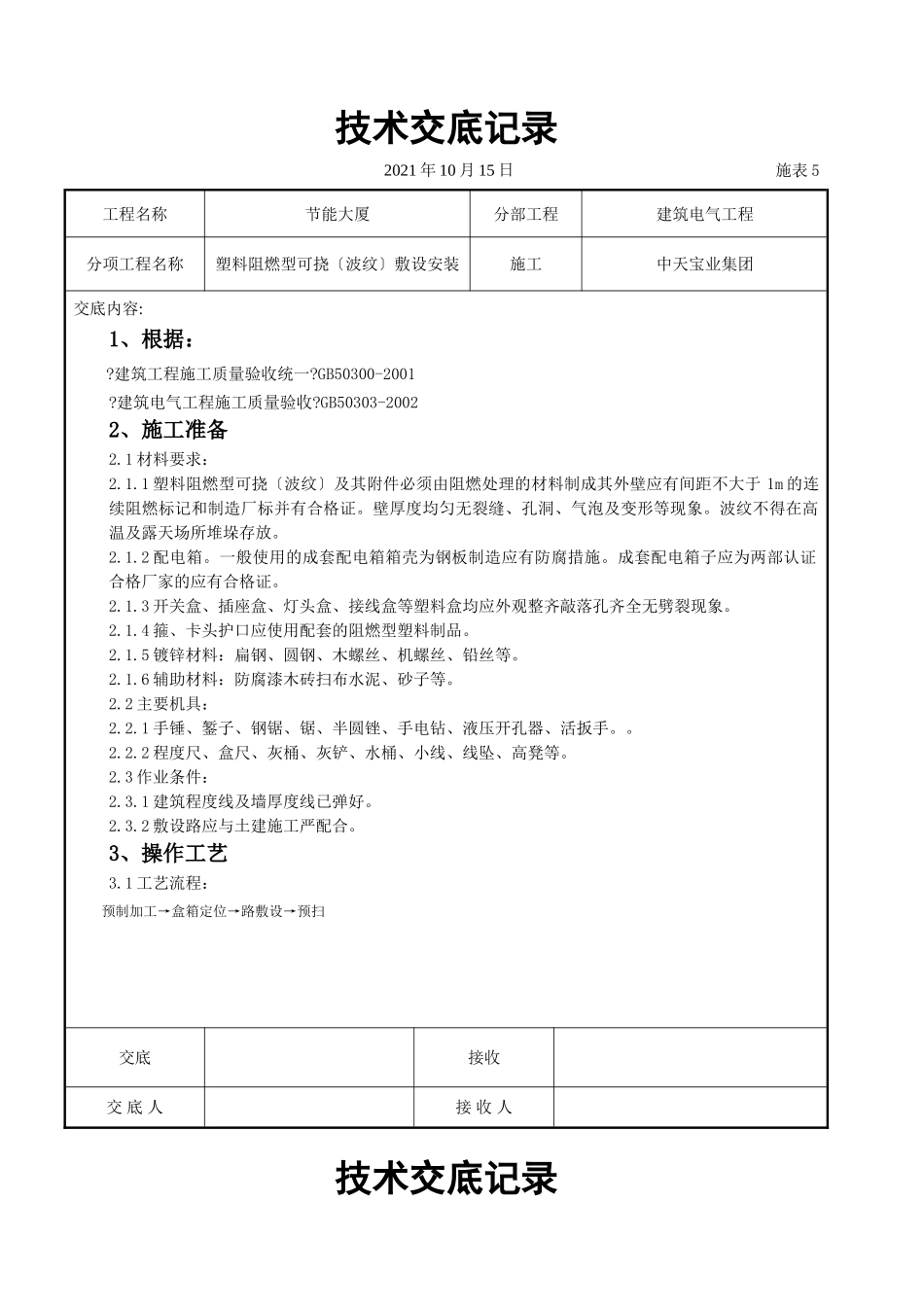

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料阻燃型可挠〔波纹〕敷设安装施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-2001?建筑电气工程施工质量验收?GB50303-20022、施工准备2.1材料要求：2.1.1塑料阻燃型可挠〔波纹〕及其附件必须由阻燃处理的材料制成其外壁应有间距不大于1m的连续阻燃标记和制造厂标并有合格证。壁厚度均匀无裂缝、孔洞、气泡及变形等现象。波纹不得在高温及露天场所堆垛存放。2.1.2配电箱。一般使用的成套配电箱箱壳为钢板制造应有防腐措施。成套配电箱子应为两部认证合格厂家的应有合格证。2.1.3开关盒、插座盒、灯头盒、接线盒等塑料盒均应外观整齐敲落孔齐全无劈裂现象。2.1.4箍、卡头护口应使用配套的阻燃型塑料制品。2.1.5镀锌材料：扁钢、圆钢、木螺丝、机螺丝、铅丝等。2.1.6辅助材料：防腐漆木砖扫布水泥、砂子等。2.2主要机具：2.2.1手锤、錾子、钢锯、锯、半圆锉、手电钻、液压开孔器、活扳手。。2.2.2程度尺、盒尺、灰桶、灰铲、水桶、小线、线坠、高凳等。2.3作业条件：2.3.1建筑程度线及墙厚度线已弹好。2.3.2敷设路应与土建施工严配合。3、操作工艺3.1工艺流程：预制加工→盒箱定位→路敷设→预扫交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料阻燃型可挠〔波纹〕敷设安装施工中天宝业集团交底内容:3.2路连接的一般要求：3.2.1与的连接：一般波纹均有配套的箍用于的连接连接收的对口应处于箍的中心。3.2.2与盒、箱的连接：3.2.2.1卡头连接：一般波纹均有配套的卡头可用于与盒、箱的连接。3.2.2.2串接连接：即将波纹直接穿过盒子的两个孔不断。待撤除模板清理盒子后将切断口处在穿线前装好护口。3.3预制加工：按照设计图加工好吊钩、螺栓及木砖等预埋件加工好固定盒、箱用的卡铁或桥杆等。3.4盒、箱定位。根据程度线及墙厚度线测定盒、箱位置成排、成列的灯具位置应弹出十字线确定灯具位置。3.5路敷设：3.5.1路敷设应符合以下要求：3.5.1.1应根据设计图的路走向、进展路敷设且应沿最近的道路敷设并应减少弯曲。3.5.1.2子的弯曲不应大于90°弯曲半径不应小于外径的6倍弯曲处不应有折皱、凹穴和裂缝弯扁程度不应大于外径的10。3.5.1.3路不得有外露现象埋入墙或混凝土内的子离表的净距不应小于15mm。3.5.1.4路直线段的长度超过15m或直角弯超过3个时均应装设中间接线盒。3.5.1.5路经过建筑物弯形缝处应设置补偿装置。3.5.1.6入盒、箱口应平齐口露出盒、箱应小于5mm并应一一孔孔大小应与径相吻合。3.5.2路敷设：3.5.2.1砌筑墙体内敷设：交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料阻燃型可挠〔波纹〕敷设安装施工中天宝业集团交底内容:a砌墙时应配合将波纹敷设在墙中。向上引应堵好口并用临时支杆〔如钢筋等〕将沿敷设方向挑起。为使盒、箱平正标高准确可将子敷设至盒、箱边100mm处待墙体砌筑到位再稳盒、箱与连接。稳住盒、箱。用线坠或程度尺找正同墙的盒、箱应挂线找平；并考虑抹灰厚度使盒箱口与抹灰后的墙面平齐。b剔槽敷设的段只允许竖向剔槽严禁剔横槽及预留过大影响墙体强度。剔槽前应在槽两边弹线用快錾子剔。加气混凝土墙应用锯锯两边再剔。槽宽及槽深均比外径大5mm为宜。敷时每隔0.5m左右用铁钉、细铁丝将子固定好然后必须用强度不大于M10水泥砂浆抹面保护厚度不应小于15mm。3.5.2.2预制楼板上敷设：a预制圈孔板上灯位打孔应找好圆孔由下往上打；叠合板或预应力板的灯位打孔可先用电锤在板上面打孔然后在板下面扩孔。孔大小均比灯头盒略大为宜。灯头盒安装好卡铁或桥杆〔叠合板或预应力板宜使用高桩灯头盒〕在板下装设托板后用强度不小于M10的水泥砂浆稳埋。b待水泥砂浆凝固后敷。当为双层钢筋时路应敷设在两层钢筋之间且宜依附底筋敷设。路每隔0.5m左右距灯头盒0.15～0.2m以内均应用细铁线或尼龙扎带绑扎固定绑扎应结实。敷设在预制圆孔板板孔内的路应沿板孔直接穿至灯头盒入盒处的段应用水泥砂浆埋牢。敷设在垫层内的路应用水泥砂浆保...
