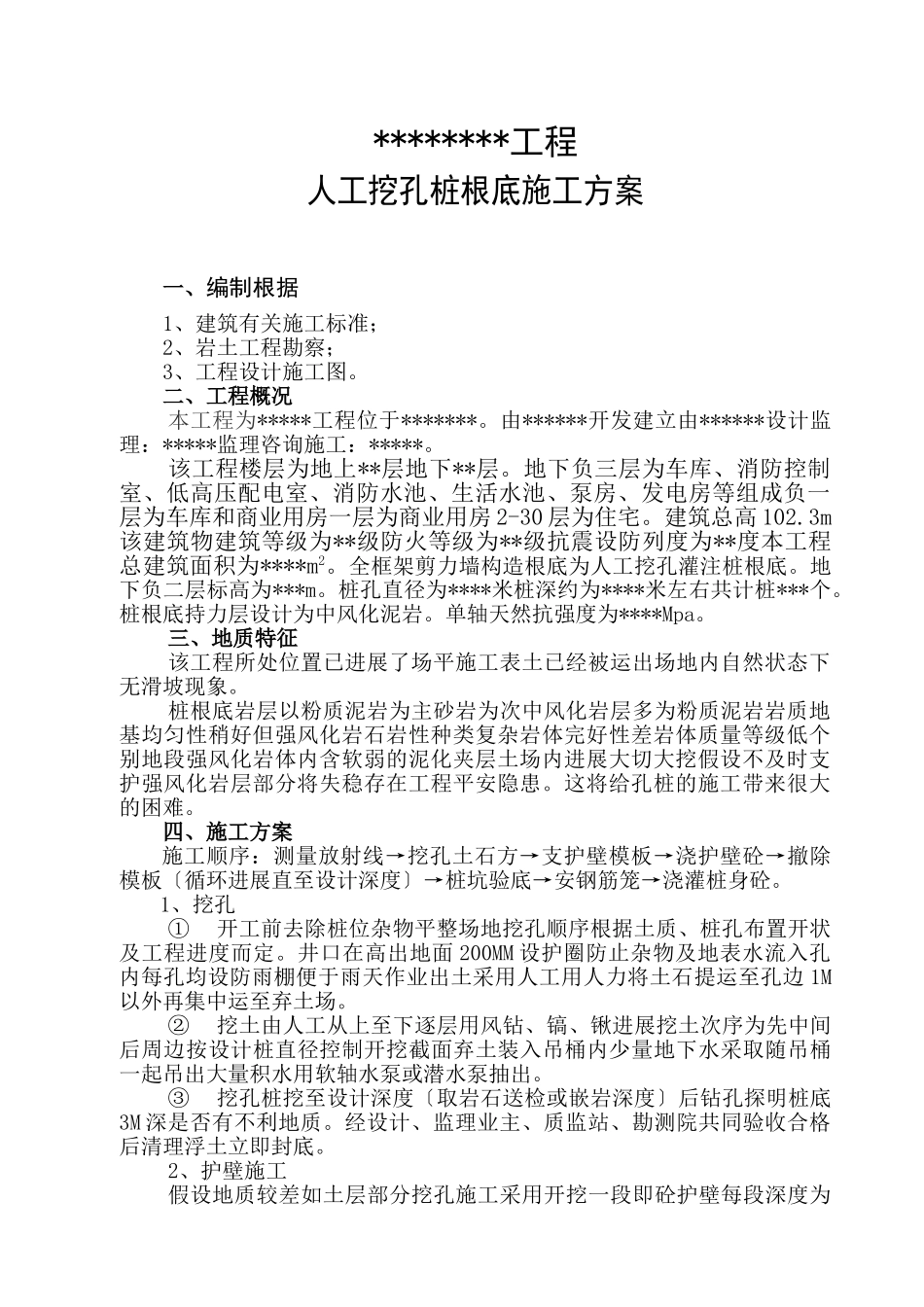

********工程人工挖孔桩根底施工方案一、编制根据1、建筑有关施工标准；2、岩土工程勘察；3、工程设计施工图。二、工程概况本工程为*****工程位于*******。由******开发建立由******设计监理：*****监理咨询施工：*****。该工程楼层为地上**层地下**层。地下负三层为车库、消防控制室、低高压配电室、消防水池、生活水池、泵房、发电房等组成负一层为车库和商业用房一层为商业用房2-30层为住宅。建筑总高102.3m该建筑物建筑等级为**级防火等级为**级抗震设防列度为**度本工程总建筑面积为****m2。全框架剪力墙构造根底为人工挖孔灌注桩根底。地下负二层标高为***m。桩孔直径为****米桩深约为****米左右共计桩***个。桩根底持力层设计为中风化泥岩。单轴天然抗强度为****Mpa。三、地质特征该工程所处位置已进展了场平施工表土已经被运出场地内自然状态下无滑坡现象。桩根底岩层以粉质泥岩为主砂岩为次中风化岩层多为粉质泥岩岩质地基均匀性稍好但强风化岩石岩性种类复杂岩体完好性差岩体质量等级低个别地段强风化岩体内含软弱的泥化夹层土场内进展大切大挖假设不及时支护强风化岩层部分将失稳存在工程平安隐患。这将给孔桩的施工带来很大的困难。四、施工方案施工顺序：测量放射线→挖孔土石方→支护壁模板→浇护壁砼→撤除模板〔循环进展直至设计深度〕→桩坑验底→安钢筋笼→浇灌桩身砼。1、挖孔①开工前去除桩位杂物平整场地挖孔顺序根据土质、桩孔布置开状及工程进度而定。井口在高出地面200MM设护圈防止杂物及地表水流入孔内每孔均设防雨棚便于雨天作业出土采用人工用人力将土石提运至孔边1M以外再集中运至弃土场。②挖土由人工从上至下逐层用风钻、镐、锹进展挖土次序为先中间后周边按设计桩直径控制开挖截面弃土装入吊桶内少量地下水采取随吊桶一起吊出大量积水用软轴水泵或潜水泵抽出。③挖孔桩挖至设计深度〔取岩石送检或嵌岩深度〕后钻孔探明桩底3M深是否有不利地质。经设计、监理业主、质监站、勘测院共同验收合格后清理浮土立即封底。2、护壁施工假设地质较差如土层部分挖孔施工采用开挖一段即砼护壁每段深度为1M护壁平均厚100MM〔护厚度不计入桩径〕上下两段搭接50MM护壁的施工应在挖至支模深度后及时支模并浇筑砼继续进展上述施工依次循环进展直到设计深度。为防止桩孔土体塌滑和确保施工操作平安回填土层、杂土层、残坡积层按500~800mm一层垂直直挖。假设施工中出现涌土、涌砂时每节护壁高度按500mm施工并随挖随浇并视情况采用有效措施对护壁做临时支撑确保施工平安。护壁施工采用园台形工具式内钢模拼装而成模板间用U型卡连接上上下各设一道环形支撑模板用3MM厚钢板加工制成模板上口直径按设计桩径下口直径增大100mm。护壁砼浇筑：用3MM厚钢板制作圆台形进科模具进料模具由盖和模圈组成模盖制成定型钢模模圈上口为定型尺寸与模盖吻合下口按挖孔桩桩径加工制作。为了减少地面及地下水对护壁的侧压力在松软土层等透水层护壁埋Φ48×3.5的钢筋泄水孔每节护壁设3个均匀分布在护壁上挖孔、护壁及泄水孔。3、安放钢筋笼根据各桩成孔深度下料制作绑扎筋笼。钢筋骨架可整体制作或分节制作每隔2M设置加劲箍一道。经检查合格的钢筋笼由塔吊送到孔内就位于应对准桩孔吊直扶稳缓慢下沉防止碰撞孔壁。整个钢筋笼下沉至设计位置后及时固定、复查清孔后的孔底。并浇灌砼。4、灌注：检查成孔质量合格尽快浇筑砼在孔深20M时砼采用商品砼坍落度控制160MM砼下料用串筒分层浇筑振捣每层浇筑高度不超过1000MM连续浇筑不得留程度施工缝。振动棒随浇随振捣直至桩顶。施工时应注意：〔1〕浇筑过程中供料须保持连续不连续。〔2〕防止砼上浇中与井壁和钢筋产生碰撞离折井口放置专门的下料漏斗漏斗出料口居中砼在空腔内垂直下落。〔3〕口放置的漏斗与进口之间应有足够的间隙以利空气排出。浇筑地点须准备坍落度筒以便控制砼质量砼浇筑完毕后在砼终凝前检查柱插筋位置及桩顶高并及时养护。〔4〕全保证措施A.为防止物体伤人地面人员误入孔中在每个挖孔桩孔口0.8M高钢筋平安围栏围栏用Φ14钢筋纵横间距200MM焊接而成。B.挖孔桩施工时操作人员必须戴上平安帽提土〔石〕时井下设平安区防止掉石伤人施...
