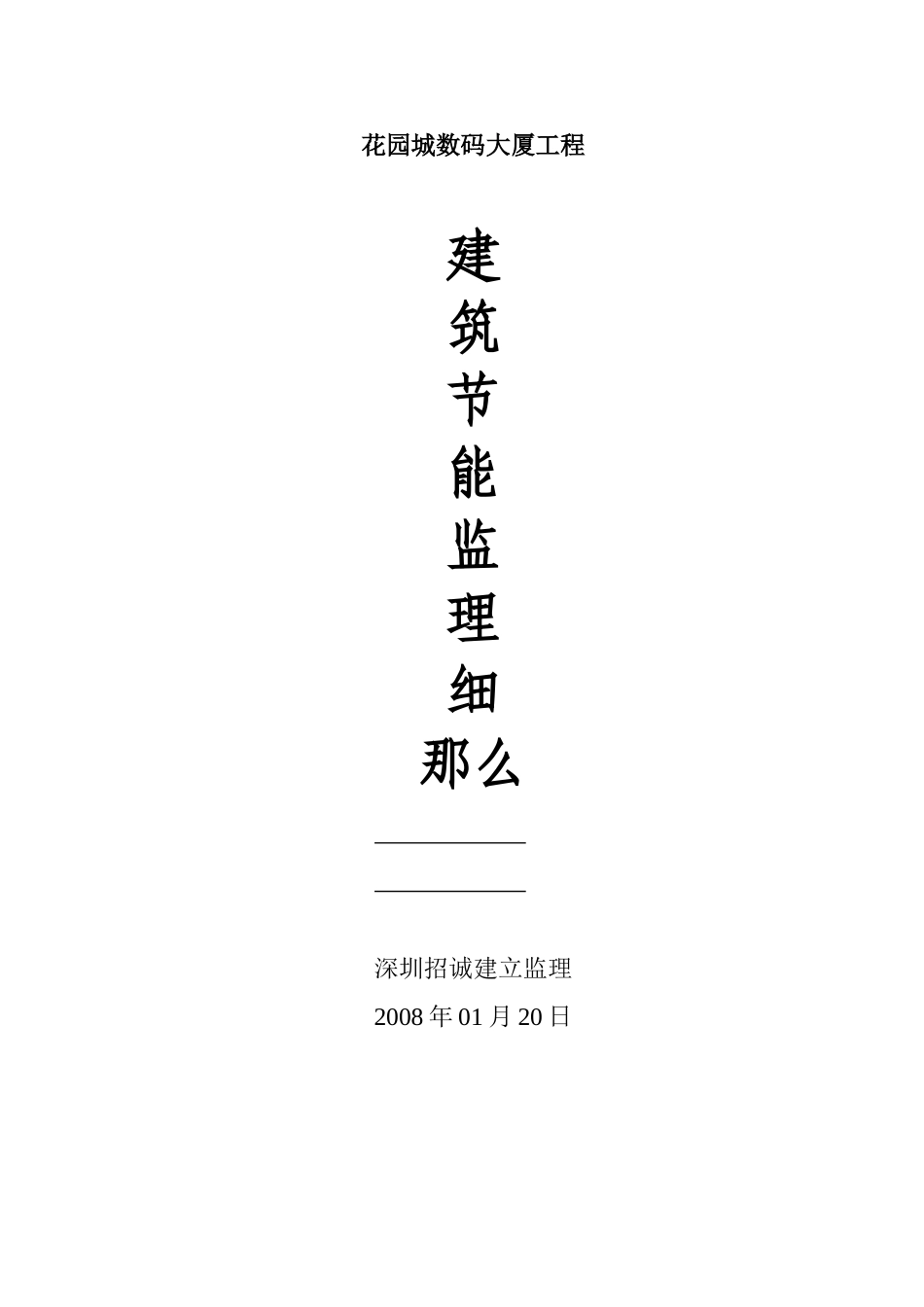

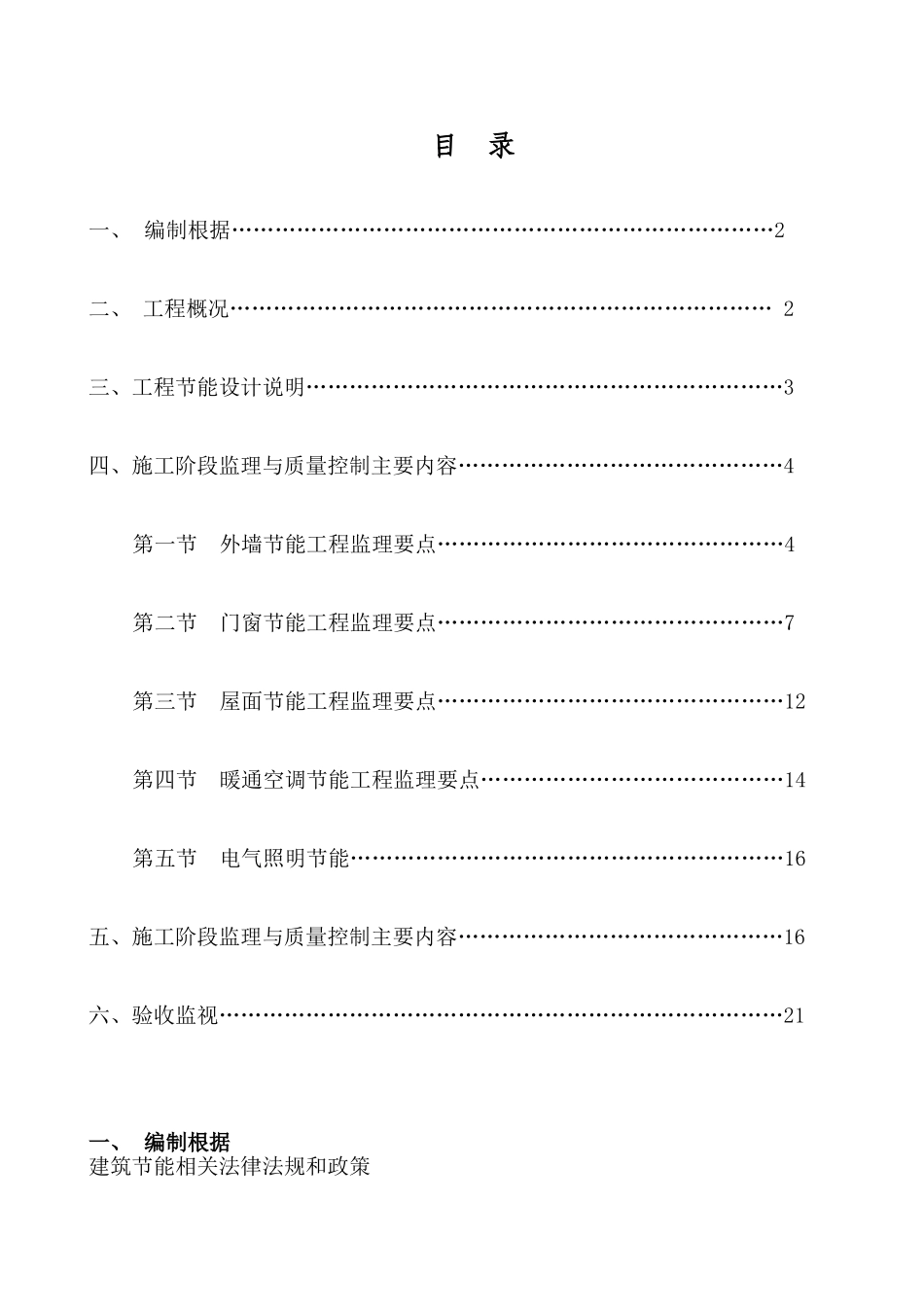

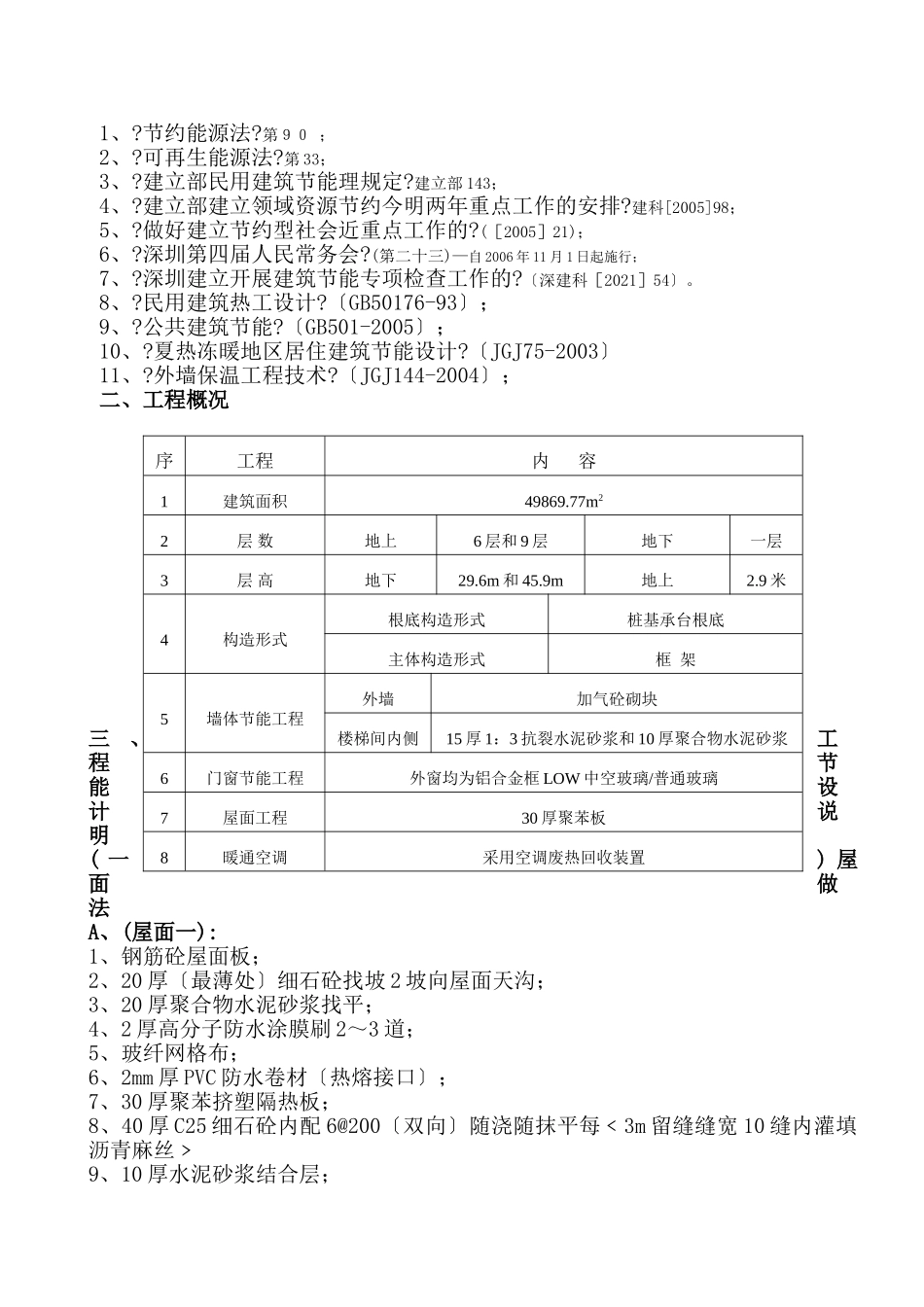

花园城数码大厦工程建筑节能监理细那么深圳招诚建立监理2008年01月20日目录一、编制根据…………………………………………………………………2二、工程概况…………………………………………………………………2三、工程节能设计说明…………………………………………………………3四、施工阶段监理与质量控制主要内容………………………………………4第一节外墙节能工程监理要点…………………………………………4第二节门窗节能工程监理要点…………………………………………7第三节屋面节能工程监理要点…………………………………………12第四节暖通空调节能工程监理要点……………………………………14第五节电气照明节能……………………………………………………16五、施工阶段监理与质量控制主要内容………………………………………16六、验收监视……………………………………………………………………21一、编制根据建筑节能相关法律法规和政策1、?节约能源法?第９０；2、?可再生能源法?第33；3、?建立部民用建筑节能理规定?建立部143；4、?建立部建立领域资源节约今明两年重点工作的安排?建科[2005]98；5、?做好建立节约型社会近重点工作的?(［2005］21)；6、?深圳第四届人民常务会?(第二十三)—自2006年11月1日起施行；7、?深圳建立开展建筑节能专项检查工作的?〔深建科［2021］54〕。8、?民用建筑热工设计?〔GB50176-93〕；9、?公共建筑节能?〔GB501-2005〕；10、?夏热冻暖地区居住建筑节能设计?〔JGJ75-2003〕11、?外墙保温工程技术?〔JGJ144-2004〕；二、工程概况三、工程节能设计说明(一)屋面做法A、(屋面一):1、钢筋砼屋面板；2、20厚〔最薄处〕细石砼找坡2坡向屋面天沟；3、20厚聚合物水泥砂浆找平；4、2厚高分子防水涂膜刷2～3道；5、玻纤网格布；6、2mm厚PVC防水卷材〔热熔接口〕；7、30厚聚苯挤塑隔热板；8、40厚C25细石砼内配6@200〔双向〕随浇随抹平每﹤3m留缝缝宽10缝内灌填沥青麻丝﹥9、10厚水泥砂浆结合层；序工程内容1建筑面积49869.77m22层数地上6层和9层地下一层3层高地下29.6m和45.9m地上2.9米4构造形式根底构造形式桩基承台根底主体构造形式框架5墙体节能工程外墙加气砼砌块楼梯间内侧15厚1：3抗裂水泥砂浆和10厚聚合物水泥砂浆6门窗节能工程外窗均为铝合金框LOW中空玻璃/普通玻璃7屋面工程30厚聚苯板8暖通空调采用空调废热回收装置10、8厚浅色防滑地砖缝宽5～81：1水泥砂浆沟缝每﹤3m留分仓缝缝宽10缝内灌填防水油膏﹥B、应?深圳第四届人民常务会?(第二十三)鼓励施行建筑物屋顶绿化要求本工程采用上人倒置式种植防水屋面〔有保温屋3〕：1、同屋1第4～10条；2、40厚C25细石砼内配6@200〔双向〕随浇随抹平每﹤3m留缝缝宽10缝内灌填沥青麻丝﹥；3、50厚〔20～30粒径〕卵石层；4、100厚碎石过滤层〔或40高塑料滤水支架〕；5、无纺布满铺；6、300厚种植土回填〔用户或景观设置〕。〔二〕外墙做法〔外墙1：涂料外墙面〕：1、钢筋砼或砖基层；2、钢丝网满挂10×10mm；3、15厚1：3抗裂水泥砂浆打底〔内掺聚丙烯抗裂纤维〕；4、10厚聚合物水泥砂浆分二次抹灰照面；5、外墙涂料〔包括底涂料、中涂料、面涂料厚约2mm〕；〔三〕玻璃门窗做法：门窗为铝合金门窗；所有玻璃为LOW-E中空玻璃/普通玻璃；〔传热系数：不大于3.0W/〔m2·K〕；综合遮系数不大于0.45〕。气性：外窗不低于GB7107-2002规定的4级透明幕墙不低于GB/T15225规定的3级。四、施工阶段监理与质量控制主要内容第一节外墙节能工程监理要点〔一〕材料准备阶段：1、根据该工程节能设计确定外墙〔包括非透明幕墙〕采用加气砼砌块节能措施该系统型式检验及各单项节能材料检测齐全传热系数K=1.54w/m2.KD≥2.5w/m2.K。2、节能材料主要性能指标应满足以下要求：④、保温浆料质量要求〔见表一〕表一项次项目质量要求1导热系数W/(m·K)≤1.52蓄热系数W/(m2·K)≥2.5⑥、外墙外保温饰面层涂料抗裂性能指标〔见表二〕表二项次项目质量要求1抗裂性平涂用涂料断裂伸长率≥150连续性复层建筑涂料主涂层的断裂伸长率≥100浮雕类非连续性复层建筑涂料主涂层初枯燥抗裂性满足要求〔二〕施工机具准备监理：剪、钢锯、...
